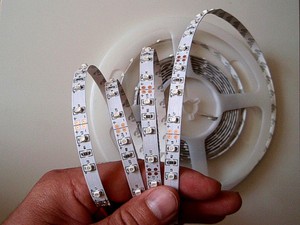

Использование светодиодов в качестве источника освещения имеет множество преимуществ, таких как экономия электроэнергии, простота монтажа и отсутствие высокого напряжения. Светодиодная лента – это гибкая полоса, длиной до 5 метров, с припаянными светодиодами. Она может быть удлинена до неограниченной длины или разрезана на меньшие части и может принимать практически любую геометрическую форму.

Содержание:

Как устанавливать светодиодную ленту: критерии выбора, особенности работы и монтажа

При всей простоте устройства и установки, у СЛ есть ряд нюансов, с которыми необходимо ознакомится перед её установкой.

Выбор светодиодной ленты и блока питания (БП)

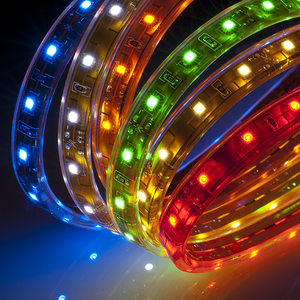

СЛ существуют одноцветные (красные, зелёные, жёлтые, синие или белые) и многоцветные (универсальные) RGB. Цвет и плавность свечения светодиодной RGB ленты изменяется пультом дистанционного управления. При выборе цвета отталкивайтесь от конечной цели: если нужно сделать эффектную подсветку в доме или автомобиле, то лучше выбирать RGB ленту. Это даёт возможность легко управлять внешним дизайном. Создать освещение практичного характера поможет белый свет.

Тип СЛ влияет на выбор блока питания и его характеристики. БП должен обеспечивать требуемую мощность и полярность питания, с запасом по мощности 20%.

Перед подключением RGB ленты, определите место крепления контроллера. Для возможности управления пультом доступ к данному месту должен быть в пределах видимости.

Плотность диодов на 1 м светодиодной ленты может быть в пределах 30, 60 и 120 или 240 диодов (сдвоенная).

Марка диодов Кол-во диодов Потребляемая мощность, Вт/м
SMD 3528 60 4,8
120 7,2
240 16
SMD 5050 30 7,2
60 14
240 25

Как устанавливать светодиодную ленту: критерии выбора, особенности работы и монтажа

При длине СЛ >1м, суммируется вся нагрузка и подбирается соответствующий БП. Например, если на СЛ расположены диоды марки SMD 3528, плотность 60 шт./м, длина 5 м, то мощность БП должна быть не менее 24 Ватт.

После определения потребляемой мощности следует выбрать тип БП. Если СЛ будет работать в наружных условиях, то стоит выбирать герметичные пластиковые или металлические БП. Они компактны и полностью защищены от воздействий вредных факторов. Но за эти достоинства придётся заплатить.

Если блок питания будет установлен в помещении и нет ограничений по его габаритам, то целесообразно выбрать открытый БП. Это поможет сэкономить на его покупке. Также есть портативные БП, потребляемая мощность которых не превышает 60 Вт.

Для наружной установки рекомендовано применять СЛ, покрытую слоем силикона или пластика. Светодиодную ленту, покрытую защитным слоем силикона, рекомендовано использовать в коридорах, ванных комнатах, больших помещениях и т. д. Обращаем особое внимание, что для наружного использования обязательно требуется полная защита.

Как установить светодиодную ленту

Как устанавливать светодиодную ленту: критерии выбора, особенности работы и монтажа

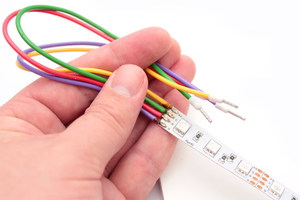

Две ленты между собой можно соединить такими способами:

  1. С помощью специальных соединителей. Достоинством этого метода является простота исполнения, однако велика вероятность окисления контактов и потеря питания.
  2. Соединение концов СЛ с помощью маломощного паяльника, после чего рекомендовано закрыть контакты термоусадочной лентой или клеем, специально для этого предназначенным.

При пайке ленты необходимо:

  • Аккуратно зачистить контакты ножом.
  • Хорошо разогретый паяльник малой мощности опустить во флюс, а затем быстро в припой; приложить к зачищенному проводнику.
  • Далее, выполнить припайку проводника к контактам на ленте: приложить его к нужному месту, наложив сверху немного флюса.

В обоих вариантах для правильного подключения обязательно соблюдать полярность. Стоит заметить, что возможно наращивание только ленты соответствующего типа — многоцветную RGB недопустимо соединять с одноцветной.

Соединение светодиодной ленты при помощи коннекторов

Как устанавливать светодиодную ленту: критерии выбора, особенности работы и монтажа

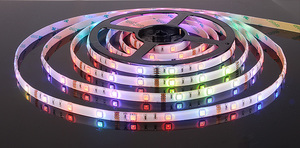

При соединении 2 отрезков СЛ понадобится пара коннекторов, предварительно спаянных между собой (см. выше). Зачищенный край ленты нужно вставить в специальный слот коннектора при открытых фиксирующих кнопках и зажать замок. На одном конце СЛ обычно уже установлен коннектор для подключения к блоку питания.

Если есть необходимость уменьшить длину СЛ, то делать это нужно по специальному месту разреза острым ножом или ножницами. Если есть специальное покрытие (силикон, пластик), то перед разрезанием его предварительно нужно будет аккуратно зачистить в районе места разреза.

После разреза одноцветной СЛ будет 2 контакта («+» и «-»), а при разрезе многоцветной RGB — 4 контакта: +V, G, R, B.

Установка светодиодной ленты

Перед креплением проверьте систему на работоспособность. Выбирая место установки, удостоверьтесь, что СЛ не будет подвержена механическим повреждениям, а радиус изгиба не превысит 20 мм.

СЛ клеится на поверхность с помощью липкого слоя на тыльной стороне. Слой закрыт защитным покрытием, которое непосредственно перед приклеиванием нужно удалить. Если светодиодная лента устанавливается в месте механического воздействия или не имеет липкого слоя, то можно дополнительно использовать суперклей или двусторонний скотч. Перед приклеиванием рекомендовано обезжирить поверхность бензином или ацетоном.

Особенности соединения светодиодной RGB ленты

Как устанавливать светодиодную ленту: критерии выбора, особенности работы и монтажа

У многоцветной светодиодной RGB 1 общий «+» (чёрный провод) и 3 остальных — это «-» каждого цвета: R (красного), G (зелёного) и B (синего). У RGB светодиодной 3 светодиода, при смешивании цветов которых можно создавать любой цвет.

При соединении RGB нужно сопоставить все 4 контакта. На контроллере и БП все клеммы обозначены.

Для монтажа и работы многоцветной RGB ленты необходим контроллер, который подключён к БП («+» с «+»,«-» с «-»). Подключение осуществляется с помощью коннектора, контакты которого подсоединяются к контроллеру – «+» с «+», а контакты R, G, B соединяются с клеммами контроллера.

Если после проверки на работоспособность, работают все цветовые режимы ленты, можно приклеивать её на предполагаемое место крепления.

Установка светодиодных лент для светового дизайна потолков

При установке гипсокартонных потолков необходимо заранее учесть некоторые нюансы:

  • Предусмотреть место для крепления БП, так как он довольно габаритный и, в отличие от самой светодиодной ленты, нагревается. Блок желательно расположить в необозримом, но доступном месте, чтобы при необходимости извлечь его без особых усилий. БП не должен быть зажат со всех сторон, нужно обеспечить хотя бы минимальное пространство для теплоотвода.
  • Вывести провода для подключения БП.
  • Потолок должен быть качественно зашпаклёван, так как подсветка подчеркнёт дефекты.
  • Вместо ниши СЛ может быть наклеена на массивный плинтус или молдинг. Такой способ монтажа подсветки менее затратный по трудоёмкости и финансам.
  • В данном случае плинтус или молдинг клеится на расстоянии 5–10 см от потолка, а СЛ — сверху на плинтус с отступом к стене от края.
  • При подключении СЛ длиной >5м используйте параллельное подключение к БП, т. к. последовательное может спалить дорожки.
  • Для регулировки света используются специальные диммеры с большим диапазоном регулировки яркости.
  • При монтаже светодиодной ленты на оцинкованный профиль проклейте скотч для изоляции поверхности.

Подключение светодиодной ленты к бортовой сети автомобиля

  • Как устанавливать светодиодную ленту: критерии выбора, особенности работы и монтажа

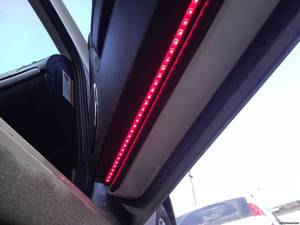

    При монтаже необходимо, чтобы напряжение питания СЛ соответствовало напряжению бортовой сети автомобиля. Предпочтительней выбирать влагозащищенную СЛ. Напряжение должно соответствовать напряжению установленного в автомобиле аккумулятора.

  • При подключении светодиодной ленты необходимо соблюдать полярность.
  • Разрезать на части можно только незащищенные от влаги СЛ, предназначенные для эксплуатации в помещениях. Без последующей герметизации недопустимо разрезать влагозащищенные и влагостойкие светодиодные ленты. Для устранения этого недостатка используются светодиодные модули, которые очень удобны для установки подсветки в автомобиле. Подключается подобный модуль через предохранитель к бортовой сети и закрепляется с помощью клея или саморезов.

Заключение

Светодиодная лента — долговечный источник света, экономична в эксплуатации и проста в монтаже. Желаем вам успеха в задуманном проекте.
