Как устроена вентиляция в пятиэтажном панельном доме: схемы и устройство системы

Узнайте, как устроена вентиляция в пятиэтажном панельном доме. В данной статье вы найдете схемы и устройство вентиляционной системы в девятиэтажном и пятиэтажном панельных домах, а также узнаете, как ее правильно обслуживать и чистить.

Чтобы в помещениях было комфортно, а воздухообмен происходил соответственно нормативам, каждый жилой дом оборудуют вентиляционной системой. Это относится и к многоэтажным зданиям, которые представляют основной сегмент городского жилья.

Во время строительства применяют стандартные схемы систем вентиляции в многоквартирном доме, благодаря которым реализуются различные режимы циркуляции воздуха.

В этой статье разберем особенности традиционных схем, тонкости обустройства вентиляции с принуждением и нюансы обустройства вентиляции канализационной системы.

Вентиляция современных панельных и блочных домов

Вентиляционная система новостроек усовершенствована инженерами и почти лишена недостатков воздуховодов старых домов.
Сейчас пассивная вентиляция практически не строится. Используют гибкую приточно-вытяжную систему с приборами механического вентилирования. Современная вентиляция позволяет сохранять оптимальную температуру в жилых помещениях, не холодно зимой, нежарко летом.

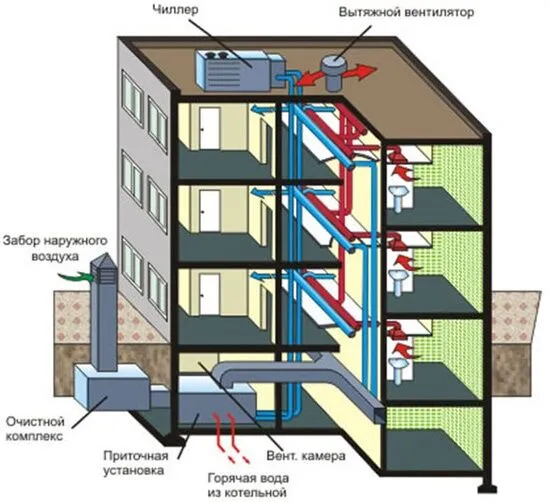

Как устроена вентиляция нового типа:

1. Воздух забирают со 2 и 3 этажа.
2. Осевыми вентиляторами воздушная масса нагнетается по всем этажам дома.
3. Вытяжную систему устраивают на крыше. Она отбирает тепло у отработанного воздуха.

Вентиляционная система нового типа направлена также на энергосбережение. Главный ее плюс – можно регулировать работу оборудования в зависимости от потребностей.

Вентиляция в многоэтажном панельном доме на девять этажей старой постройки нуждается в регулярной чистке. Осуществлять работы могут только специально обученные люди, своими руками ничего делать нельзя. Улучшить функционирование вентиляции можно с помощью дополнительного оборудования.

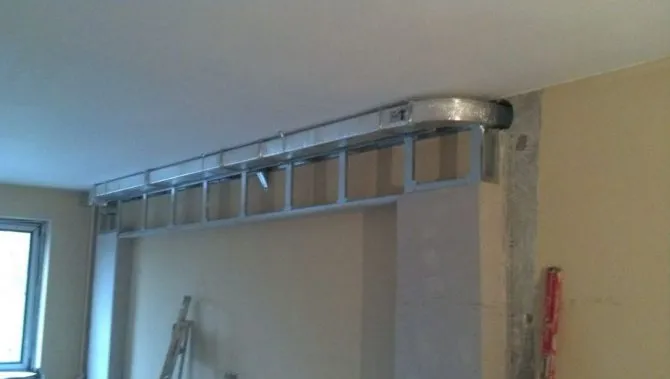

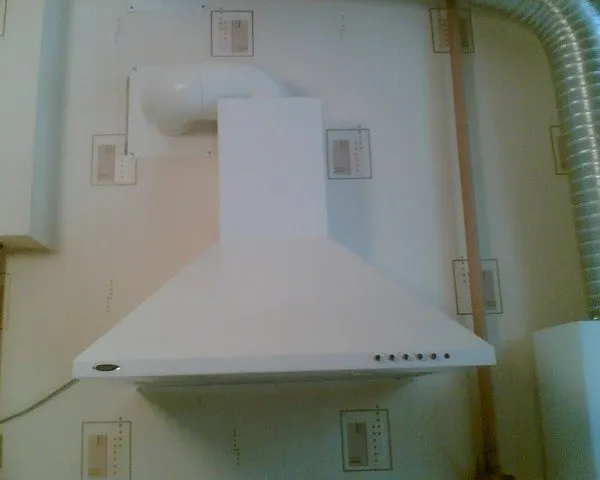

Монтаж воздуховодов в кухне

Установить вытяжку без наличия дополнительных воздуховодов не получится. Для их монтажа необходимы трубы. Как правило, используются гофрированные воздуховоды или пластиковые каналы. Если подключить вытяжку к основной вентиляционной системе качество воздухообмена снижается в разы.

Важные параметры вентканалов

• Диаметр воздуховода должен быть равен диаметру вытяжного канала или быть немного больше. Меньший диаметр трубы приведет к дополнительной нагрузке на мотор и образованию стороннего шума.
• Количество изгибов трубы должно быть сведено к минимуму. Не разрешается монтировать воздуховод с участками, где угол наклона равен 90 градусов.
• Длина вентиляционного канала должна быть менее 3 м.

Важно! Вытяжка на кухне является дополнительной вентиляцией и не занимает основного канала. Она используется как элемент комплексной вентиляции.

При выполнении монтажных работ по установке вытяжки над варочной поверхностью стоит учесть расстояние между этими двумя объектами в зависимости от типа плиты.

Основные схемы вентиляции в хрущевках

В зависимости от этажности хрущевки вентиляция может быть двух типов. Квартиры в домах с несколькими этажами оснащались индивидуальной вентиляцией. Ее легко определить, осмотрев крышу дома и посчитав количество выходных отверстий. Конструкция индивидуальной вентсистемы включает:

• Входные отверстия на кухне и в сан/узле;
• Вертикальную шахту до крыши дома;
• Выходное отверстие;

Вертикальная шахта простирается от крыши до этажа, возле которой разветвляется на несколько каналов, проходящих в комнаты.

Другой вариант вентсистемы – межэтажные каналы. Каждый канал рассчитан на квартиры смежных этажей. Каналы пропускают через себя воздух с квартир и направляют его в общую. вентшахту с выходом на крышу. Начиная с конца 70-х годов, в домах такие каналы дополнительно оснащаются заглушками, чтобы более плотный воздух с одного канала не поступил в другой. Но в хрущевках более ранней постройки они отсутствуют, что сопровождается попаданием тяжелого воздуха с насыщенными газами в соседнюю квартиру.

Общие сведения

Достоинства и недостатки

Первой среди схем вентиляции в многоэтажном доме можно называть ту, которая имеет в виду наличие отдельного каналы для всех квартир, и есть свой выход на крыше. Такой подход к вентиляционной системе дает возможность обеспечить воздухообмен на лучшем уровне и в зданиях, которые в высоту не более 5 этажей. При этом приток дополнительно обеспечен негерметичностью оконных и дверных проемов. Именно за счет этого и получается нужная разница в давлении для вентиляционного канала. Но большая часть людей отвергла данный подход для использования в панельных домах.

Это связано со следующими причинами:

• Недостаток производительности.
• Громоздкость.
• Отсутствие системы компенсации и регулировки.

При этом несколько каналов для системы вентиляции занимают много полезного пространства, и для такой высота многоканальная системы не способна обеспечить достаточный приток воздуха. В результате этого в ванной комнате скапливается влага, а в санитарном узле малоприятный аромат. Другая сторона медали такой вентиляции – это то, что из жилых комнат воздух уходит быстро. Это можно привести к снижению уровня давления и возвращению грязного воздуха из каналов вентиляции.

В схеме дома из панелей не предусматривались компенсаторы и регуляторы

Они помогали бы выравнивать уровень давления. Это может привести к неравномерной вентиляции в зависимости от этажности, и чем ниже этаж, тем лучше на нем вентиляция. Результатом этого становились повышенные затраты на теплоноситель в зимний период времени у жителей на первых этажах, так как все тепло быстро выдувается в вентиляционную систему. На верхнем же этаже другая крайность, которая способна привести к отравлению от угарного газа при плохой вентиляции.

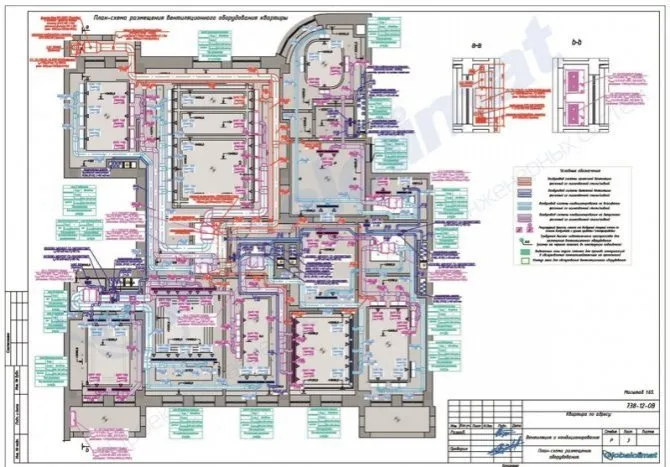

Основные требования к проекту вентиляции

К проектам вентиляционных систем для панельных домов предъявляется довольно жесткие требования. В частности, помимо расчета эффективности, инженерам необходимо предотвратить распространение огня по воздуховоду в случае пожара, а также обильное проникновение холодных воздушных масс в помещение зимой.

Кроме того, при расчете систем обязательно учитываются следующие моменты:

• Количество этажей в здании.
• Разделение вытяжных воздушных потоков из «грязных» комнат (кухонь) и чистых.
• Уровень загрязнения внешней среды.
• Категорию строения.
• Уровень внешнего шума.

Поэтому разработкой проектов занимаются профессионалы. Кроме того, для обеспечения необходимых характеристик, строители во время обустройства вентиляции применяют автоматизированные фильтры, пожаробезопасные материалы и прочие современные комплектующие.

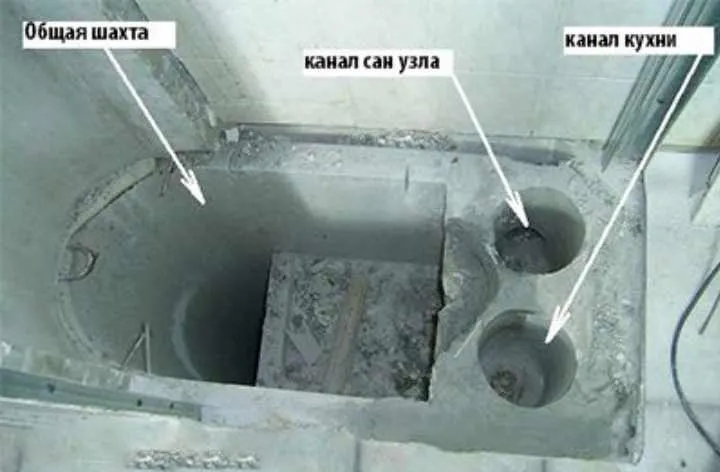

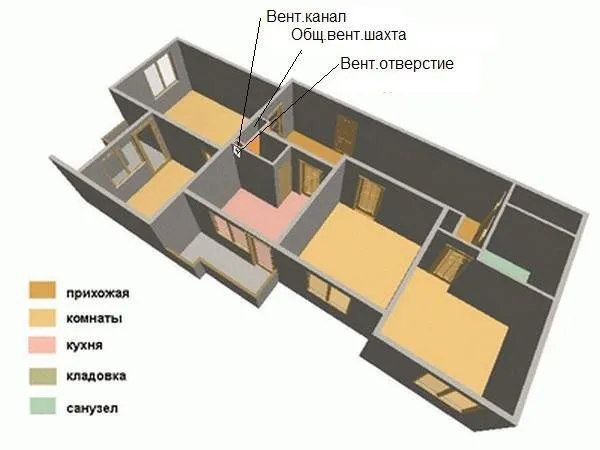

Расположение вентиляционного канала в панельной квартире

Смотрите также

• Вентиляция на балконе
• Вентиляция с рекуперацией
• Проектирование вентиляции в частном доме
• Вентиляция подвала в деревянном доме
• Вентиляция в птичнике
• Заявление в управляющую компанию о прочистке вентиляции
• Руководство по проектированию вентиляции угольных шахт макеевка донбасс 1989
• Вентиляция с рекуперацией тепла
• Естественная вентиляция это
• Прочистить вентиляцию в квартире куда обращаться
• Схема подключения вентиляции

Гигиенические требования к естественному и искусственному освещению и инсоляции

5.1. Жилые комнаты и кухни жилых домов должны иметь естественное освещение через светопроемы в наружных ограждающих конструкциях здания. 5.2. Коэффициент естественной освещенности (далее — КЕО) в жилых комнатах и кухнях должен быть не менее 0,5%. 5.3. При одностороннем боковом освещении в жилых зданиях нормативное значение КЕО должно обеспечиваться в расчетной точке, расположенной на пересечении вертикальной плоскости характерного разреза помещения и плоскости пола на расстоянии 1м от стены, наиболее удаленной от светопроемов: в одной комнате — для одно-, двух- и трехкомнатных квартир, и в двух комнатах для четырех- и пятикомнатных квартир. В остальных комнатах многокомнатных квартир и в кухне нормативное значение КЕО при боковом освещении должно обеспечиваться в расчетной точке, расположенной в центре помещения на плоскости пола. 5.4. Все помещения жилых зданий должны быть обеспечены общим и местным искусственным освещением. 5.5. Освещенность на лестничных площадках, ступенях лестниц, в лифтовых холлах, поэтажных коридорах, вестибюлях, подвалах и чердаках должна быть не ниже 20 лк на полу. 5.6. Над каждым основным входом в жилой дом должны быть установлены светильники, обеспечивающие на площадке входа освещенность не менее 6 лк, для горизонтальной поверхности и не менее 10 лк, для вертикальной поверхности на высоте 2,0 м от пола. Должно быть также предусмотрено освещение пешеходной дорожки у входа в здание. 5.7. Жилые помещения и придомовая территория должны обеспечиваться инсоляцией в соответствии с гигиеническими требованиями к инсоляции и солнцезащите помещений жилых и общественных зданий. 5.8. Нормируемая продолжительность непрерывной инсоляции для помещений жилых зданий устанавливается на определенные календарные периоды дифференцированно в зависимости от типа квартир, функционального назначения помещений, планировочных зон города и географической широты местности: — для северной зоны (севернее 58° с. ш.) – не менее 2,5 ч. в день с 22 апреля по 22 августа; — для центральной зоны (58° с. ш. — 48° с. ш.) – не менее 2,0 ч. в день с 22 марта по 22 сентября; — для южной зоны (южнее 48° с. ш.) – не менее 1,5 ч. в день с 22 февраля по 22 октября. 5.9. Нормативная продолжительность инсоляции должна быть обеспечена не менее, чем в одной комнате 1-3-комнатных квартир и не менее чем в двух комнатах 4-х и более комнатных квартир.

5.10. Допускается прерывистость продолжительности инсоляции, при которой один из периодов должен быть не менее 1часа. При этом суммарная продолжительность нормируемой инсоляции должна увеличиваться на 0,5 часа соответственно для каждой зоны. 5.12. Для жилых зданий, расположенных в северной и центральной зонах допускается снижение продолжительности инсоляции на 0,5 часа в следующих случаях: — в двухкомнатных и трехкомнатных квартирах, где инсолируется не менее двух комнат; — в четырех и многокомнатных квартирах, где инсолируется не менее трех комнат; — при реконструкции жилой застройки, расположенной в центральной и исторической зонах городов, определенных их генеральными планами развития. 5.13. На детских игровых площадках и спортивных площадках, расположенных на придомовой территории, продолжительность инсоляции должна составлять не менее 3-х часов на 50% площадок участка независимо от географической широты.

Раскошельтесь на «чулок»!

А еще в управляющей компании жильцам дома 55а по улице Ершова сказали, что «на соседней улице два дома сидят без горячей воды уже пару лет» — по той же самой причине неисправности дымоходов. Что знающих законы собственников квартир особенно возмутило, поскольку в соответствии с действующим постановлением главы администрации города Казани №295 от 22 февраля 2003 года «О совершенствовании оплаты работ по текущему ремонту и содержанию жилищного фонда», трещины и неисправности в дымоходах, которые могут вызвать отравление жильцов дымовыми газами, должны устраняться в течение одних суток.

Но, судя по тому, что рассказал «Реальному времени» директор УК ЖКХ «Гвардейская» Степан Королев, выполнить это постановление у управляющих компаний нет финансовой возможности.

— Газовые колонки отключили не из-за засора или какого-то мелкого повреждения дымоходов, а из-за разгерметизации дымоходов, — пояснил Королев. Тонкая пленка из специального раствора, покрывавшая изнутри дымоход, рассохлась и осыпалась, и теперь ее надо либо заменить «чулком» из специального материала по всей протяженности дымоходов, а это около 1 тысячи погонных метров, либо провести обследование специальным прибором и произвести выборочную футеровку поврежденных участков.

То и другое, по словам Королева, — удовольствие дорогое: один погонный метр «чулка» стоит 5 тысяч рублей, так что на работы во всем доме надо потратить 5 млн рублей, а таких денег у управляющей компании нет. На выборочную футеровку надо потратить меньше — 400—500 тыс. рублей, но этот, более дешевый способ, применяется при плюсовых температурах наружного воздуха.

— Если провести работы сейчас, ни одна организация, которая их выполняет, не даст гарантии, — говорит Королев. — Тем не менее мы надеемся найти специалистов и решить проблему в течение ближайших полутора месяцев. Так что мы в любом случае в ближайшее время будем проводить собрание жильцов, чтобы решить вопрос финансирования ремонта.

Частые проблемы

В зависимости от устройства вентсистеме в доме, жильцы квартиры могут испытывать неудобства в связи с ее эксплуатацией.

Если вентиляция в хрущевке представлена межэтажными каналами, ее обслуживание, ремонт занимает меньше времени. Межэтажные каналы распространены в пятиэтажных панельных домах и соединены единой шахтой, следовательно, можно сразу определить очаг ее неисправной работы. Для этого нужно обратиться к соседям и уточнить, как у них работает вентиляция:

• Если жалобы на плохую работу вентиляции у многих жильцов дома – очаг неисправности находится в общей шахте или выходном отверстии на крыше;
• Когда же низкая эффективность вентиляции наблюдается только у соседей по этажу – очевидно, забился межэтажный канал;
• Если же в соседних квартирах вентиляция работает исправно – проблема лежит исключительно на выходе в квартиру;

В первых двух случаях необходимо вызывать управляющую компанию (ТСЖ), которая отвечает за исправную работу вентсистемы. В третьем же случае лучше самостоятельно прочистить канал. Для этого нужно снять решетку и продуть канал, ведущий в вентшахту. Также прочистить решетку, после чего установить ее на место и проверить эффективность вентиляции. Если эта процедура не принесла желаемого результата, канал забит в недоступных местах для прочистки подручными средствами, и нужно вызывать специалистов ТСЖ.

Внедрение индивидуальной системы в хрущевке эффективно для всего дома в целом, но не выгодно для отдельного жильца. Суммарная архитектура всех каналов индивидуальной вентсистемы в доме сложнее, чем у межэтажной, ее обслуживание требует больше времени для поиска неисправности и ее устранения. По этой причине ТСЖ накладывает более высокий тариф за свои услуги.

Значимое преимущество индивидуальной вентсистемы – независимая вентиляция отдельных квартир. Если в одном помещении образовался тяжелый воздух, который забил вентиляцию, на других квартирах это никак не скажется.

Спасение утопающих – дело рук самих утопающих

Нормативные требования

Начнем с изучения действующих нормативных документов. Актуальные СНиП на вентиляцию жилых зданий — 2.04.05-91 «Отопление, вентиляция и кондиционирование» и 2.08.01-89 «Жилые здания».

Для удобства читателя сведем ключевые требования документов воедино.

Температура

Для жилой комнаты она определяется температурой наиболее холодной пятидневки в году.

• При ее значении выше -31С в комнатах необходимо поддерживать как минимум +18С.
• При температуре самой холодной пятидневки ниже -31С требования несколько выше: в комнатах должно быть не менее +20С.

Для угловых комнат, имеющих как минимум две общих стены с улицей, нормы на 2 градуса выше — +20 и +22С соответственно.

Последствия промерзания.

Для санузлов минимальное значение температуры составляет +18С, для ванных и душевых — +24.

Нормы воздухообмена

Каковы нормы вентиляции жилых помещений (точнее, скорость воздухообмена в них)?

Помещение	Минимальный воздухообмен
Жилая комната	3 м3/час на 1 м2 площади
Кухня	60 м3/час для электроплит и 90 м3/час для газовых плит
Ванная, туалетная комната	25 м3/час
Совмещенный санузел	50 м3/час

Дополнительные требования

Какие еще требования и рекомендации можно найти в СНиП на отопление и вентиляцию жилых зданий?

Схема вентиляции может предусматривать воздухообмен между отдельными помещениями. Проще говоря, можно организовать вытяжку в кухне, а приток воздуха — в спальне. Собственно, документ конкретизирует рекомендацию: вытяжную вентиляцию следует предусматривать в кухнях, санузлах, ванных, туалетах и сушильных шкафах.

В сталинках можно увидеть две вентиляционных решетки в помещении кухни. Одна из них открывается в дымоход: дома строились под печное отопление.

• Вентиляция квартиры должна присоединяться к общему вентканалу не ниже чем в 2 метрах от уровня потолка. Инструкция призвана минимизировать вероятность опрокидывания тяги в ветреную погоду.
• При использовании отдельных помещений в жилом доме для общественных нужд они снабжаются собственной системой вентиляции, не связанной с общедомовой.
• При температуре самой холодной пятидневки ниже -40С для трехэтажных и более высоких зданий допускается оборудование приточной вентиляции системами подогрева.
• Газовые котлы и колонки со сбросом продуктов сгорания в общую вентиляцию допускается устанавливать лишь в зданиях не выше пяти этажей. Твердотопливные котлы и водонагреватели и вовсе могут быть установлены лишь в одно- и двухэтажных зданиях.
• Приточный воздух рекомендуется подавать в помещения с постоянным пребыванием людей. Что, собственно, опять-таки приводит нас к уже упомянутой схеме: приток воздуха через жилые комнаты и вытяжка через кухню и санузел.

Устройство вентсистемы в хрущёвках

Совмещенный санузел домов некоторых серий не был оборудован отдельной вентиляционной шахтой, поэтому для проветривания было предусмотрено небольшое окошко, расположенное в перегородке между санузлом и кухней.

Существует и другая схема движение воздуха: на два помещения, раздельный туалет и ванную, одна шахта. Межу комнатами в стене пробито небольшое 200×200 мм отверстие. Воздух из туалета под действием аэродинамических сил устремляется в ванную комнату, а оттуда удаляется через отверстие.

Схемы вентиляции

В домах хрущёвской постройки применяется две схемы устройства вентиляционных шахт. Каждая относится к своему периоду капитальной застройки Советского Союза и имеет свои достоинства и недостатки:

1. Прямое удаление отработанных воздушных масс. Не подходит для проветривания 5 этажного жилого дома ввиду своей массивности. От каждой точки забора отходит свой вентиляционный канал, на крыше все собираются в один большой и поднимаются не меньше, чем на 2 000 мм над уровнем кровли. Это нормативное значение.

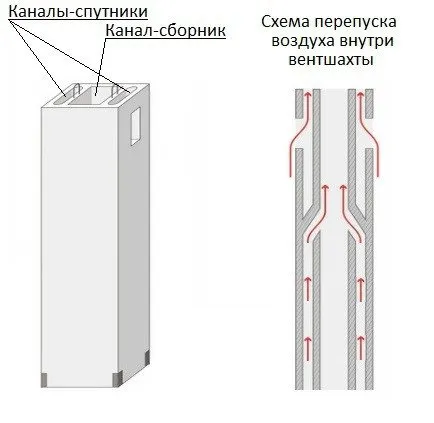

2. Вентшахта с каналами-спутниками является более «продвинутой» системой. Подходит для оборудования пятиэтажных и более высоких многоквартирных домов. Состоит из вентиляционных блоков, поставляемых на строительную площадку в собранном виде. Есть общая вентиляционная шахта, к ней через этаж подключаются каналы-спутники от каждой точки забора. Теоретически данная схема устройства отсекает возможность перетекания отработанного воздуха из одной квартиры в другую.

В некоторых типовых проектах использовалась ещё одна дополнительная схема: вентиляционная решётка устанавливалась в пространстве между деревянным полом и плитами перекрытия. Естественная тяга проветривала деревянные доски настила, значительно увеличивая срок их службы.

Вентиляция кухни с газовой колонкой

Особенность некоторых серийных домов хрущёвской постройки – наличие газовой колонки для подогрева холодной воды. Это создаёт определённые проблемы, так как во время её работы выделяется большой объём угарного газа, крайне опасного для человека. По нормам для сгорания 1 м3 требуется в десять раз больше приточного воздуха.

Газовая колонка подключена к дымоходу (вентшахте), и может возникнуть обратная тяга. Когда приточка закрыта, а вытяжка интенсивно удаляет воздух, образуется зона пониженного давления, угарный газ от колонки меняет направления и начинает поступать в квартиру.

Правильная эксплуатация газовой колонки предусматривает выполнение ряда требований:

• Газовую колонку запрещается закрывать или декорировать.
• Минимальный зазор до кухонной мебели 100 мм.
• Окна на кухне, особенно пластиковые, должны круглогодично эксплуатироваться в режиме микропроветривания.
• Над межкомнатной дверью устраивается вентиляционной отверстие, минимальный размер которого 100×200 мм.

Вентиляция санузла

Здесь тоже существуют два способа. Первый – одинаков с системами проветривания сталинских, брежневских и современных многоквартирных домов: отдельная шахта с выходом на крышу, есть нюанс, когда на туалет и ванную она одна. Тогда между помещениями устроена отдушина. Второй – используется только в домах хрущёвской постройки: вентилирование за счет форточки между санузлом и кухней.

Современные варианты вентиляции в панельном доме

Современные стандарты строительства направлены на увеличение эффективности проветривания жилого пространства с одновременным сохранением тепловой энергии. Такие панельные здания обходятся дороже на этапе строительства, но обеспечивают высокое качество жизни и здоровый микроклимат.

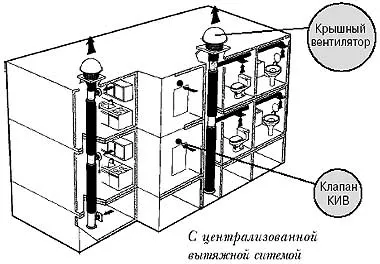

Схематично современная вентиляция на принудительной тяге выглядит так:

• Приточная часть системы располагается в подвальном помещении здания. Забор внешнего воздуха происходит через фильтр, который исключает попадание в систему пыли и механических частиц извне.
• Очищенный воздух подается на нагревательно-охладительную часть системы. Для нагрева используется электрический коллектор или емкость с горячей водой из системы отопления. Для охлаждения в летнее время электрический кондиционер.
• Очищенный, доведенный до комфортной температуры воздух подается в жилые помещения.
• Вытяжка имеет мощность эквивалентную подаче. Располагается на крыше.

Вытяжка на кухне – самый простой способ улучшения воздухообмена

При монтаже дополнительной вентиляции на кухне, то есть вытяжки необходимо руководствоваться СНиП 41-01-2003. Устанавливать можно разные виды вытяжек:

• Подвесные, которые крепятся непосредственно над газовой плитой. Такие модели «улавливают» отработанный воздух и выводят его в индивидуальную шахту.
• Встраиваемые, которые монтируются в специальном навесном шкафу. Некоторые модели этого вида вытяжек имеют выдвижные панели, благодаря которым увеличивается площадь захвата.
• Купольные. Этот вид вытяжек устанавливается непосредственно над плитой и имеет более современный вид.

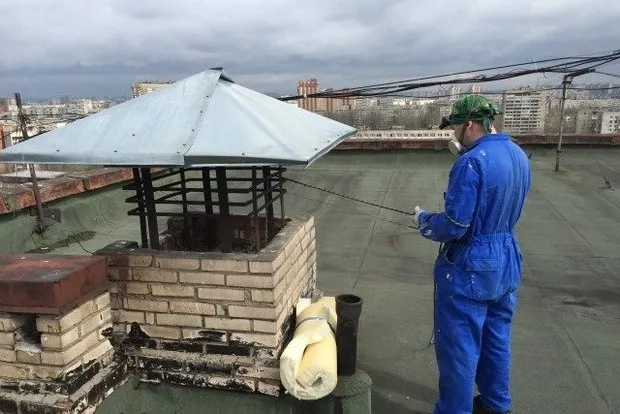

Очистка вентиляционных каналов многоквартирных домов

Вентиляционные шахты, решётки и боковые отводы засоряются, поэтому объём забираемого воздуха падает, и их надо периодически чистить.

Есть два способа очистки:

• Профессиональная чистка. Вызывается специалист, который удаляет засоры и растворные наплывы из сборного канала и боковых ответвлений.
• Самостоятельная чистка. Состоит из промывки вентиляционной решётки и удаления загрязнения бокового ответвления. Добраться до сборного канал без специального оборудования не получится.

Вентиляционная система МКД представляет собой сложную сеть из основных и боковых вентканалов и дополнительных устройств. Рассчитать проектную мощность под силу только профессиональным проектировщикам.

предоставляет услуги в сфере вентиляционного проектирования. Наши специалисты помогут решетить проблемы любой сложности, расскажут, как устроена система вентилирования любого объекта. Мы работаем в Москве и области, также предлагаем свои услуги в соседних регионах. Практикуем удалённое сотрудничество. По всем интересующим вопросам обращайтесь к нашим специалистам. Способы связи вы найдете на странице «Контакты».

Проблемы с кухонной вентиляцией

Основная проблема на кухне

– это шахта, забитая жировыми отложениями. Чем меньше сечение шахты, тем слабее тяга – это физика.

Представьте ситуацию: вентиляционный канал, проходящий по кухне практически забит. То есть просвет еще есть и воздух циркулирует, слабо, но все-таки вытяжка работает. Но соседи снизу решили установить в своей кухне, вытяжной кухонный зонт, с вентилятором, мощностью на 1000м3. А после этого решили проверить свое приобретение и полакомиться жареной рыбой. После включения ими вытяжки, она мгновенно выдала порцию дыма в забитый вентиляционный канал. Если шахта забита между этажами, то считайте вам повезло, если выше вашей квартиры, то воздуху деваться некуда и он плавно перемещается в свободное место, т.е в ваше жилище. Не совсем приятно.

Принципиальные схемы естественной вентиляции

Многолетняя практика строительства многоквартирных домов привела к тому, что было отобрано несколько наиболее эффективных схем создания вентиляционной системы. Выбор той или иной схемы зависит от многих факторов: формы здания, количества этажей, загрязненности уличного воздуха в районе, уровня шума.

Схемы традиционной вытяжной системы

Традиционной признана система вытяжной вентиляции с естественным побуждением, то есть когда воздухообмен в помещениях осуществляется благодаря разнице температур и давлений.

Имеется в виду, что отработанный воздух выводится через вентиляционные шахты и каналы наружу (на крышу), а свежий поступает через окна, двери или специальные приточные клапаны.

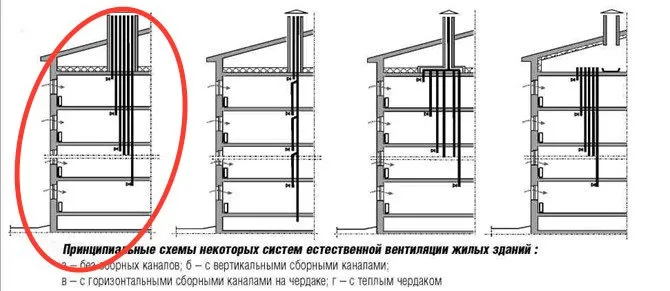

Один из вариантов устройства вентиляционных шахт многоэтажного дома

Вариант с прокладкой отдельных шахт для каждой квартиры сейчас не рассматривается, так как он был целесообразен в эпоху малоэтажного строительства.

Понятно, что для высоток от 9 этажей и выше оборудовать множество параллельно идущих каналов физически не представляется возможным.

Поэтому в строительстве применяются две признанные рациональными схемы:

• Все шахты выводятся на чердак и там объединяются горизонтальным каналом. Из канала вывод загрязненного воздуха осуществляется через единственный выход, обустроенный в наиболее удобном месте.
• Отдельные квартиры присоединяются к общему стояку (шахте) параллельно расположенными каналами-спутниками, таким образом, отработанный воздух выводится над кровлей по вертикальным каналам.

Принципиальное различие заключается в двух моментах: наличии/отсутствии горизонтального сборника на чердаке и в наличии/отсутствии общих шахт на стояках.

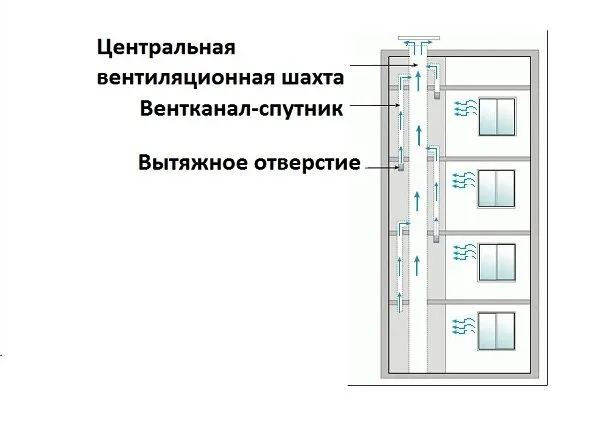

Схема устройства вентиляции с каналами-спутниками. Важный нюанс: для верхних этажей реализована идея отдельного прямого вывода использованного воздуха

Локальный отвод с верхних этажей обусловлен тем, что для создания тяги над квартирой должен находиться горизонтальный канал не менее 2 м в высоту.

Отдельно выведенные каналы, как и общая шахта, должны быть качественно теплоизолированы, иначе на чердаке образуется конденсат, вследствие чего происходит преждевременное разрушение материалов, появляется плесень.

Монтаж горизонтального чердачного короба производится с учетом особых требований. Например, диаметр его должен быть достаточным для того, чтобы не создавалась обратная тяга и воздух не возвращался в каналы. Это чревато попаданием отработанной среды в квартиры верхних этажей.

Расчет диаметра короба должны проводить опытные инженеры. Чтобы воздух перемещался в заданном направлении и не возвращался обратно, внутри канала устанавливают рассечки

Иногда нет возможности монтировать громоздкий горизонтальный канал. Тогда обходятся узким сечением трубы, но для верхних этажей применяют все ту же локальную систему – введенные на чердак отдельные рукава.

Естественная вентиляция, которой оборудованы практически все дома старой застройки, имеет весомый плюс – не нуждается в электропитании.

Однако ее эффективность зависит от разницы температур в здании и помещении, а шахты и каналы требуют постоянной чистки, что на практике производится крайне редко.

Особенности расположения каналов в 9-этажном доме

У типовых домов процесс смены воздуха производится в естественном режиме. Приток свежих воздушных масс происходит в квартирах, вывод отработанной среды осуществляется через вентиляционные шахты, оборудованные каналами-спутниками.

Чаще всего каналы проложены от вытяжных отверстий в квартирах по схеме «через 2 этажа», но могут быть и поэтажными.

Схема устройства вентиляции, характерная для стандартного многоэтажного дома. Общая вытяжная шахта выходит прямиком на кровлю, каналы-спутники проложены параллельно и подключены поочередно

По нормам, отвод с 8-9 этажей производится не через общую шахту, а отдельно. При составлении подобной схемы берутся в учет усредненные атмосферные условия, то есть температура воздуха на улице +5 °С и отсутствие ветра.

Эта схема признана низкоэффективной, так как при изменении природных условий функциональность естественной вентиляции падает. Например, в сильную жару она бесполезна. Также возможно засорение вентиляционных каналов, что полностью перекрывает движение воздуха.

При отсутствии нормальной вытяжки потребуется экстренная чистка. Хотя обычно ее проводят каждые 5-6 лет.

Выбирать нужно из 3-х возможных конструкций

Естественная

Загрязненный воздух удаляется с помещения естественным методом: тяга, создаваемая разностью температур внутри квартиру и на улице, выталкивает воздушные массы и выводит их через вентиляционные каналы. Свежий воздух поступает через открытые форточки, наличие не герметичности стен, окон и дверных проемов.

Механическая

Комбинированная

Предусматривает совмещение системы вентиляции и воздухообмена. То есть, вентиляторы подмешивают чистый воздух в уже рециркулированный. Для обеспечения такого процесса снаружи вентилятора подводится воздуховод, монтируется фильтр. Выводится «отработанный» воздух через вентиляционные шахты естественным путем.

Совет! Для монтажа комбинированной вентиляции прекрасным вариантом установки являются вентиляторы канального типа, такие как Soler&Palau TD Silent 350/125.

Проблемы при эксплуатации и их устранение

Часто в старых зданиях, оснащенных естественной системой проветривания, возникает ситуация, когда в вытяжных каналах меняется вектор движения воздушных масс (опрокидывание). Как следствие, в теплые квартиры дует холодный уличный воздух, стенки каналов охлаждаются, появляется конденсат, иней, потом возможно оледенение.

Причиной выступает дисбаланс между притоком свежего и вытяжкой отработанного воздуха из-за неправильного проекта системы вентиляции, перепланировки помещений или установки герметичных оконных рам. Установка приточных клапанов недостаточна для решения этой проблемы. Но устранить ее возможно.

Если такая ситуация возникла, рекомендуют действенные мероприятия.

1. Закрыть полностью или прикрыть каналы вытяжки. Для усиления эффекта приоткрыть оконную раму.
2. Провести монтаж приточных клапанов во всех жилых комнатах, за исключением бытовых.
3. Уменьшить диаметр вытяжных каналов до 4-5 см с помощью специальных вкладышей из полиуретана, гипсокартона и других подходящих материалов.
4. После исчезновения проблемы заменить вкладыши на решетки с регулируемым диаметром поперечного сечения канала.

При форсмажорных ситуациях (система опрокинулась во время сильных морозов) можно использовать экстренную меру – уменьшить выходные отверстия всех вентиляционных шахт на крыше. Но это действие существенно ухудшит обмен воздушных масс всех квартир, так что рассматривать его можно только в качестве временного шага.

Проблемы, которые могут появиться при эксплуатации приточно-вытяжной системы вентиляции:

• сквозняки, возникающие под приточными решетками, сильно дует;
• система гудит, что создает некомфортные ощущения, особенно в спальнях;
• чересчур теплый поступающий воздух в жаркие сезоны;
• дисбаланс между притоком/оттоком воздуха;
• засорение элементов системы;
• нет эффективной управляющей системы для потребителей.

Большая часть вышеприведенных проблем истекает из ошибок, допущенных при проектировании и монтаже оборудования. Но некоторые проблемы возникают из-за неправильной эксплуатации установленной системы. Так что при заселении в здания с приточно-вытяжной системой вентиляции нужно требовать предоставить паспорт установленной системы, инструкцию по ее эксплуатации и тщательно соблюдать все ее предписания. В случае каких-либо недочетов в работе оборудования следует обращаться в управляющую компанию и в фирму, установившую его.

О том, как работает вентиляция в многоквартирном доме, вы можете узнать из видео ниже.

Системы принудительного типа

В современном домостроении для герметизации оконных и балконных проемов применяют пластиковые и металлопластиковые конструкции. Стеклопакеты из полимеров и алюминия прочнее, чем древесина, однако зачастую полностью перекрывают естественные каналы поступления свежего воздуха.

Двери также плотно примыкают к полу, делая помещения абсолютно герметичными. Поступления воздуха не происходит, а при отсутствии эффективной приточной системы и вытяжная становится бесполезной.

Чтобы решить проблему доступа свежего воздуха во все квартиры, в элитных жилых домах устанавливают специальное оборудование — приточно-вытяжные установки.

Система приточно-вытяжной вентиляции довольно сложная, а для монтажа ее отдельных элементов потребуется выделить место в подвале (подогрев приточного воздуха) и на крыше (вентилятор и чиллер).

В отличие от естественной вентиляции, побудительная является энергозависимой. Кроме того, она состоит из комплекта сложных устройств, управление которыми производится с одного пульта.

ШУВ устанавливают рядом с приточным оборудованием, в подвале, а доступ к нему имеет только квалифицированный обслуживающий персонал.

Можно сказать, что в жилых многоэтажках присутствуют все три типа вентиляции, причем естественная является наиболее распространенной, а установка принудительной или комбинированной системы пока ограничена.

Проверка системы вентиляции

Всем известны ситуации, когда после нескольких лет эксплуатации дома вентиляция начинает плохо работать. Проверить тягу в системе вентиляции, на самом ли деле это так, можно разными способами. Но самый простой – это поднести к вентиляционной решетке воздуховода туалетную или газетную бумагу (небольшой кусочек). Если она осталась на решетке, как бы прилипла, то все в норме – вентиляция работает. Если упала, то проблема, на само деле, существует.

Каковы проблемы

Если вентиляционная система проверку не прошла, то это не значит, что ее каналы и шахты уменьшились в сечение за счет образования внутри мусорной пробки или налетов на стенках. Ведь сегодня с приходом в квартиры пластиковых окон и герметично закрываемых входных дверей приток воздуха сильно уменьшился, а в некоторых квартирах просто перестал существовать. А ведь вытяжка воздуха и его приток друг без друга не существуют. Поэтому приток придется организовать, хотя бы установкой оконных клапанов.

Итак, если вытяжка ослабла, то каковы от этого последствия. В первую очередь надо отметить неприятные запахи. Вывести их обычным проветривание не получится. Особенно это касается кухни, да к тому же, если квартира располагается в хрущевке, где кухонное помещение – это максимум 6-9 м². Комната насыщается запахами от готовки пищи настолько, что пропитываются ими и стены, и мебель, и всевозможные кухонные аксессуары.

Вторая неприятность – влажность, которая оседает на стенах, потолке, мебели. Это, конечно, в первую очередь касается ванной комнаты и кухни. Нелюбая отделка сможет выдержать такую нагрузку. Поэтому придется ремонт проводить часто.

Выход из создавшей ситуации не один.

1. Провести чистку вентиляционной конструкции в панельном доме.
2. Соорудить дополнительную вентиляцию.

Что касается последнего, то к этому надо подходить в самую последнюю очередь. Лучше обратиться в управляющую компанию с заявлением о проведении чистки вентиляции. Сегодня компании, которые занимаются этим видом работ, вычищают каналы и шахты на 100%. Так что после завершения работ можно говорить практически о новой вентиляционной системе.

Вентиляция – это одна из важнейших инженерных систем многоквартирных домов, оказывающая значительное влияние на здоровье жильцов и удобство проживания.

Как устроена вентиляция 5 и 9 этажных домов

• Схема вентиляции многоэтажных зданий
  Движение потока воздуха по помещениям должно быть направлено из спален и гостиных в зоны выведения, то есть в кухни и туалеты;
• Силу вытяжения вентиляции 9 этажного дома следует рассчитывать таким образом, чтобы не нарушалось движение потоков во всех помещениях, а также соседних квартирах;
• Чтобы уменьшить затраты на обогрев приточного воздуха, необходимо оборудовать систему вентиляции в 5 этажном доме временным отключением или режимом ожидания;
• Какими бы не были погодные условия, вентиляция должна работать и быть управляемой;
• Вентиляционные шахты не могут быть источниками шума и гула с улицы. Гудение вытяжных вентиляторов следует свести к минимуму.

Требования к вентиляции панельных домов

Одинаково плохи как слишком интенсивная, так и слабая вентиляции 9 этажных домов.

О избыточной можно говорить, если зимой из квартиры выносится тепло, температура воздуха в квартире падает, жильцы ощущают сквозняки от окон.

Слабая вентиляция характеризуется плохим выводом загрязненного запахами и газами воздуха из туалетов и кухонь. В квартирах со слабой вентиляцией высокая влажность, быстро развивается плесень, микробы. Воздух не очищается от пыли, химических паров мебели и электроприборов. Такая атмосфера опасна для жильцов любого возраста, однако сильнее страдают дети.

Согласно нормам, система вентиляции в 5 этажном доме должна обеспечить следующий воздухообмен:

• В туалете 50 кубометров воздуха в час;
• В ванной 25 кубометров в час;
• На кухне 90 кубометров в час;
• Спальни, кабинеты, гостиные 3 кубометра на 1 кв. метр площади помещения в час.

Обеспечение вентиляции в 9 этажном доме

Вентиляция 9 этажных домов работает по следующей схеме: воздух проникает в квартиру через форточку и выводится через вентканалы на кухне и в туалете. Для организации оттока воздуха в жилых зданиях оборудуется поэтажный вентблок. Он представляет собой магистральную трубу, к которой подходят два или один сборный канал, выходящие в точку отвода квартиры. Каналы-спутники соединяются с магистральным каждые два этажа. Схема вентиляции 9 этажного дома предусматривает наличие теплого чердака и вывод труб 8 и 9 этажей непосредственно в атмосферу. При этом схемы вентиляции 9 этажного дома рассчитываются стандартные для температуры воздуха на улице +5 градусов и полного отсутствия ветра.

Плюсы и минусы схем вентиляции 5 этажных домов

Плюсы схемы вентиляции 5 этажного дома:

• Дешевые монтажные работы;
• Владелец квартиры может уменьшить интенсивность потока, закрыв форточку;
• Можно усилить тягу, вставив вентиляторы.

Минусы схемы вентиляции 5 этажного дома:

• Через форточки в дом попадает шум, пыль;
• На нижних этажах вентиляция может быть слишком интенсивной, а на верхних — недостаточной;
• Летом тяга практически отсутствует;
• На работу вентиляции влияют погодные условия.

Назначение и функции

Устройство вентиляции в многоэтажных домах предусмотрено действующими строительными, противопожарными и санитарными нормами. Ее основное назначение – удаление вредных примесей из воздуха в жилых (спальня, гостиная) и вспомогательных (сантехнический блок, кухня) помещениях.

Основными источниками загрязнения в квартире являются:

• кухонная плита;
• стиральная машина;
• санитарное оборудование (унитаз, ванная).

В результате функционирования перечисленного выше оборудования в воздухе накапливаются водяные пары и газы, оказывающие негативное влияние на организм человека.

Газовая печь без должной вентиляции является источником опасности

Неправильно работающую или не выполняющую возложенные на нее задачи вентиляцию легко распознать по следующим признакам:

• запотевание стекол в оконных рамах;
• появление конденсата на стенах;
• сырость в углах комнат;
• плесень и грибок, покрывающие различные поверхности в квартире.

Проверить, работает ли вентиляционная шахта в многоэтажном доме, можно и своими руками. Достаточно взять отрезок газеты размерами 20 на 4 см и поднести его в решетке, закрывающей воздуховод.

Листок должен «прилипнуть» к отверстию. В противном случае необходимо позаботиться о ремонте или прочистке вентканала.

Следствие неисправности вентиляции – плесень и грибок

Когда нужно менять естественную вентиляцию на принудительную

Принудительная вентиляция нужна в следующих ситуациях:

• невозможность притока воздуха извне по причине особенностей конструкции дома;
• воздух снаружи не соответствует санитарным нормам (сильно загрязнён промышленными предприятиями неподалёку, многочисленными авто и пр.);
• высокая протяженность вентиляционной шахты, что снижает её эффективность;
• повышенная изоляция стен.

Устраивать дополнительные механизмы для усовершенствования вентиляционной системы самостоятельно не рекомендуется. Есть риск нарушить работу всей коммуникации, испортить ранее спроектированную схему. Этим должны заниматься только специалисты. Максимум, что имеют право сделать жильцы, – снять вентиляционную решётку, помыть её и вернуть обратно.

Часто владельцы квартир устанавливают дополнительное механическое оборудование в кухне, ванной или туалете. Здесь важно соблюдение основного правила — механизм должен быть регулируемым (вкл./выкл.). В противном случае в остальных комнатах дома воздух может стать затхлым, сырым. При механических устройствах воздушные массы будут двигаться по закону аэродинамики туда, куда сильнее тянет.

Установка вентилятора в ванной и туалете

Устройство вентиляции в панельном доме предусматривает и установку дополнительного вентилятора в ванной комнате и туалете. При этом необходимо обеспечить его приток через дверные щели, а количество удаленного и поступившего воздуха должно быть одинаковым.

Согласно санитарным нормам воздухообмен в ванной и туалете должен происходить не менее 8 раз/час, то есть воздух за один час должен поменяться в помещении полностью восьмикратностью. При выборе вентилятора для ванной стоит руководствоваться:

• мощностью оборудования;
• наличием шума, идущего от устройства.
• дизайном и расцветкой.
• наличием дополнительных функций.

Нормативы

Необходимо обозначить, что вся система вентиляции основана на санитарных нормах, которые определяют воздухообмен в помещениях. Ниже показаны данные нормы в зависимости от назначения комнаты в квартирах.

1. Жилые комнаты. Кратность обмена – 30 м³/час с учетом на одного человека. К примеру, если в спальне спят двое, то воздухообмен должен составлять 60 м³/час. Или другой подход – 3 м³ на 1 м² площади комнаты.
2. Кухня. Здесь многое зависит от типа варочной плиты. Если используется электроплита, то воздухообмен должен составлять 60 м³/ч. Если газовая с 2 конфорками, то 90, если с четырьмя конфорками, то 120.
3. Ванная и туалет. Если это раздельные помещения, то в каждом из них воздухообмен должен составлять 25 м³/ч. Если это объединенный санузел, то 50.
4. Гардеробная и кладовая. Здесь обмен воздуха должен происходить с учетом полной замены всего пространства. Кратность равна 1-1,5.

Вентиляция в квартире организуется с учетом этих данных.

Обеспечиваем циркуляцию воздуха по квартире

Прочистив и изучив устройство вытяжной вентиляции в хрущевке, самое время заняться проблемой движения воздуха внутри самой квартиры.

Чтобы между помещениями беспрепятственно проходил воздушный поток, необходимо убрать пороги межкомнатных дверей. Достаточно щели шириной 3 см. Некоторые владельцы предпочитают просверлить внизу двери отверстия диаметром 0,8 – 1,5 см в три ряда. Прикрыть их можно декоративной решеткой.

Отверстия в санузле, ванной и спальнях можно делать с уклоном внутрь, чтобы снаружи нельзя было подсматривать.

Мелкая стальная сетка в несколько рядов замечательно приглушает звуки, поэтому наличие отверстий будет незаметным.

В чем минус панельных домов?

Панельные дома, как и любой другой вид жилых зданий, имеют свои преимущества и недостатки. Среди минусов панельных домов можно выделить следующие:

1. Ограничения в проектировании и планировке. Панельные дома строятся из стандартных панелей, поэтому возможности по изменению планировки или внесению индивидуальных изменений в проект дома ограничены.

2. Недостаточная звуко- и теплоизоляция. Панельные дома могут быть менее звукоизолированными, чем кирпичные или монолитные здания. Они также могут иметь более низкую теплоизоляцию, что может привести к повышенным затратам на отопление в холодный период года.

3. Срок эксплуатации. По сравнению с кирпичными или монолитными домами, панельные дома имеют более короткий срок службы. Панели могут потребовать замены или ремонта через определенный период времени.

4. Возможность повреждения при пожаре. Панельные дома могут быстрее загораться и быстрее терять прочность при пожаре, чем кирпичные или монолитные дома.

5. Проблемы с вентиляцией. Из-за высокой герметичности конструкции, панельные дома могут страдать от проблем с вентиляцией, особенно если в помещении отсутствует хорошая система вентиляции.

6. Возможность образования плесени. Если в доме не обеспечена достаточная вентиляция, то это может привести к образованию плесени на стенах, особенно в условиях высокой влажности.

7. Проблемы с защитой от внешних факторов. Панельные дома могут требовать дополнительной защиты от внешних факторов, таких как атмосферные осадки, ветер и солнечное излучение.

В целом, все эти минусы могут быть учтены и предотвращены при проектировании и строительстве панельных домов, но все же следует учитывать их при выборе типа жилья.
