Как устроить электрические теплые полы под плитку самостоятельно

Установка отопления в помещение с помощью различных технологий, в том числе с использованием теплых полов с нагревательным кабелем, представляет собой выгодный вариант по сравнению с другими видами отопления. На практике, использование электрических теплых полов под плитку оказывается самым выгодным и удобным вариантом индивидуального отопления помещения во всех аспектах, от экономической целесообразности до простоты монтажа.

Однако, несмотря на столь заманчивые перспективы, знание некоторых нюансов устройства теплый пол электрический под плитку позволит не только убедиться в правильности выбора, но и самостоятельно, без сторонней помощи установить весь комплект.

Содержание:

• Критерии выбора технологии отопления помещения
• Как выбрать наиболее подходящий вариант
• Планирование устройства теплого пола
  • Калькулятор для расчета мощности пола
• Технология укладки подушки основания
• Монтаж теплых полов
• Подготовка к укладке плитки

Критерии выбора технологии отопления помещения

Рассмотреть действительную причину популярности и удобства устройства различных систем отопления позволит сравнение основных моментов, связанных с планирование, проектированием и монтажом разных систем отопления для индивидуального использования.

Сравнивая, различные системы для установки, необходимым условием в данном случае выступает наличие пола из керамической плитки, такое покрытие сегодня становится все более популярным не только в ванных комнатах и кухнях, керамическая плитка все чаще применяется для устройства покрытия в коридорах, в качестве комбинированного покрытия для студийных помещений. Подробно: о монтаже теплых полов под плитку.

Для системы газового отопления установка отопления по системе теплый пол требует установки части трубопроводов под поверхностью пола. Возможность использования в таком случае стандартных котлов отопления, с принципом природной циркуляции теплоносителя сразу сталкивается с проблемой установки дополнительно циркуляционного насоса. Кроме того, включенный в общую схему теплоснабжения теплый пол потребует для прогрева помещения, например, в дождливую погоду ранней осенью или весной включения всей системы, а не отдельной комнаты. Подробная информация по монтажу водяного теплого пола.

Электрические теплые полы под плитку на основе технологии инфракрасного излучения нагревательных элементов, тоже не совсем подходит для плиточного покрытия, это вариант для ламината.

А вот теплые полы под плитку электрические кабельные это лучший вариант для монтажа, ведь даже на этапе расчета и подготовки документации не требуется изготовление проекта и согласование его с огромным количеством организаций, как в отоплении газом. К тому же в отличие от пленочного варианта, не требуется постоянная забота о гидроизоляции – кабель имеет двойную ПВХ изоляцию, надежно ограждающую проводники от попадания влаги. К тому же для установки электрической части не требуется специальных навыков, вот разве что нужно внимательно посмотреть обучающее видео и дополнительно прочитать инструкцию.

Еще одним плюсом именно кабельного финского теплого пола под плитку выступает возможность управления отоплением здания как непосредственно с помощью терморегуляторов, так и с помощью удаленного доступа посредством входа в компьютерную систему через интернет.

Ну и в обязательном порядке нужно указать на экономическую составляющую проекта – для газового отопления это проект газификации, разрешения, проект, стоимость оборудования и работ, стоимость приемки и разрешения на ввод в эксплуатацию. А для электро теплого пола на кабельной основе – только стоимость оборудования, при этом вариантов покупки масса от ближайшего строительного рынка с гарантией в полгода, до заказа полного комплекта оборудования у мирового производителя с 10-летней гарантией и всеми инструкциями и видео курсами.

Как выбрать наиболее подходящий вариант

Теплые полы электрические под плитку в обычном понимании потребителей это прежде всего кабель проложенный в бетонной стяжке и подключенный в розетку по принципу электрогрелки. В принципе это действительно так, ну или почти так, поскольку в конструкции предусматривается и электрический нагревательный кабель и система электропитания. А вот относительно всего остального то здесь все совсем не так. Сборная конструкция электрических полов, а нужно отдать должное производителям из Европы как финским инженерам, так и чешским и немецким для них, это прежде всего четко отработанная система, состоящая из нескольких элементов:

• Системы управления и контроля;
• Система защиты оборудования;
• Нагревательные элементы.

При этом, например, финская разработка фирмы ENSTO Финляндия предлагает комплексный подход – в комплект рассчитывается не только кабель, но и программатор, регулятор нагрева с жидкостным дисплеем, датчиком температуры, а кроме самого кабеля в обязательном порядке идет монтажная лента и инструкция по укладке.

Такой комплексный подход характерен при заказе оборудования у ProfiTherm (Польша-Германия), Nexans (Норвегия).

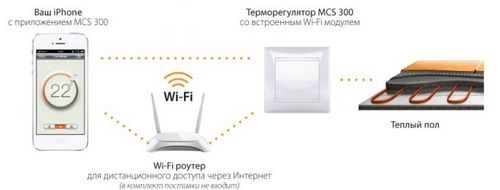

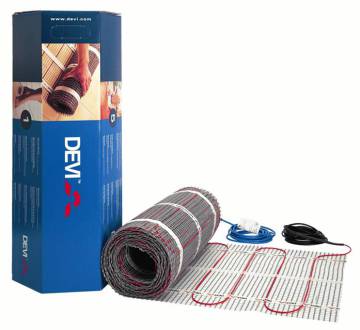

Датский концерн Деви (Дания) в своем арсенале предлагает, кроме всего прочего, дополнительное оборудование, позволяющее со временем превратить жилище в суперсовременный «умный дом» с возможностью управления системой отопления с экрана смартфона буквально с любой точки мира, где есть интернет.

Безусловно, такое решение несколько дороже по сравнению с обычным вариантом использования отечественного нагревательного кабеля с ближайшего рынка, но и при этом самостоятельная сборка и укладка теплого пола под плитку обойдется непросто дешевле, она позволит существенно сэкономить уже буквально в первый отопительный сезон. При этом собрать систему можно по аналогии с фирменной, но используя отечественные комплектующие. Подробно читайте, о выборе электрических нагревательных кабелей.

Планирование устройства теплого пола

Оптимальным для планирования такой системы отопления выступает момент разработки рабочего проекта постройки здания или ремонта помещения, когда есть возможность на практике рассчитать необходимое количество материалов и наиболее рационально распределить места установки блоков управления. А еще продумать, каким образом сделать надежную проводку к блоку управления, ведь для такого оборудования, как электрический теплый пол необходима отдельная, надежная линия электропитания.

Калькулятор для расчета мощности пола

С помощь онлайн калькулятора электрического теплого пола можно произвести расчет мощности.

Калькуляторы от wpcalc.com

Рассматривая варианты укладки, следует понимать какая планировка мебели и бытовых приборов планируется в будущем. Это важно прежде всего для того чтобы не проводить прокладку дополнительного кабеля под кухонным гарнитуром или ванной. Промер реальнее всего сделать непосредственно на месте, расстояние между линиями кабеля рекомендуется делать не менее двух радиусов поворота кабеля, например, для датского «Деви» это 10 см. В реальности, для экономного нагрева и постоянного поддержания в помещении комфортных 22-23 градусов достаточно сделать шаг в 12-15 см между линиями кабеля.

Отступ от наружных стен рекомендуется сделать в 10 см, а от внутренних 5-7 см. При расчете рекомендуется сразу сделать запас на 10-15% от расчетной длины кабеля. При расчетах рекомендуется учитывать:

• периметр помещения для установки теплоизоляционного барьера;
• площадь помещения для расчета пенополистирольного утеплителя, гидроизоляционного слоя, расчета количества керамической плитки.
• высоту размещения блоков управления – от этого зависит, сколько гофрированного рукава понадобиться и какой длины необходимо будет заказывать провода для датчика.

Теплый электрический пол под плитку в своей конструкции чем-то напоминает слоеный пирог со многими слоями, каждый из которых имеет свою технологию укладки и назначение. А значит необходимо рассматривать каждый из элементов более детально.

Видео: Монтаж теплого пола Теплолюкс нагревательных матов

Технология укладки подушки основания

Рассматривая, устройство электрического пола под плитку на основе нагревательного кабеля, берется классический пример устройства такой системы отопления с использованием всех слоев и технологии их строительства.

Основой для устройства первого слоя теплоизоляции выступает бетонная плита перекрытия. Поверхность чернового пола очищается от мусора и пыли и по возможности обрабатывается грунтовкой для укрепления поверхностного слоя. Далее, проводится устройство теплоизоляции стен – пенопластом не тоньше 1 см по периметру помещения устраивается контур высотой до 10 см. Следующим шагом выступает укладка теплоизоляции пола, обычно для этого используется пенопласт толщиной не менее 2 см и плотностью не меньше 35-45 единиц или используется экструдированный пенопласт толщиной 2 см.

Поверх этого покрытия проводится укладка пленочного теплоизоляционного слоя с фольгой. Материал стелится фольгой вверх, при этом края его нужно завести на стены не менее чем на 10 см и закрепить малярным скотчем.

Для устройства бетонной стяжки используется дополнительный армированный пояс из металлической сетки или арматуры диаметром 6-8 мм с шагом 15-20 см. Заливка проводится цементным бетоном на основе цемента марки М450 или М500. Толщина стяжки должна быть не меньше 5 см. Особое внимание на том этапе уделяется формированию ровной горизонтальной поверхности. Залитая стяжка должна окончательно высохнуть естественным способом, без дополнительных воздействий и сушки. Как вариант ускорения высыхания допускается применение пластификатора для бетона, но и при этом такой пластификатор должен быть разрешен для применения внутри помещения. Продолжение работ по дальнейшей установке тёплого пола под плитку рекомендуется начинать не ранее, чем через 3 дня. Когда бетон начнет набирать свою товарную прочность.

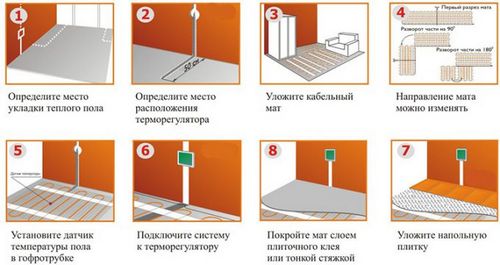

Монтаж теплых полов

Легкость установки тёплого пола под плитку сравнима со сборкой конструктора, как и в конструкторе имеется инструкция также есть нужное количество деталей и также есть рисунок с конечным видом готовой конструкции.

Изначально монтируются в стенах места для установки элементов управления и устанавливается коробка под эти элементы. Выводы проводов электропитания на данном этапе просто вводятся в коробку и изолируются, техника безопасности должна соблюдаться на всех этапах монтажа. От коробки в приготовленную в стене штрабу укладываются гофрированные рукава – один для датчика температуры, второй для нагревательного кабеля. Гофра для датчика протягивается на 1-1,5 метра по полу. Конец изолируется ПВХ изолентой для недопущения попадания внутрь гофры бетонного раствора и влаги.

Монтажная лента для крепления кабеля выкладывается перпендикулярно направлению укладки кабеля. Она просто гвоздями прибивается к полу. Шаг забивки 15-20 см. Расстояние от наружных стен до монтажной ленты – 15 см.

Укладка кабеля начинается с установки концевой муфты, входящей в состав комплекта, она устанавливается на конец кабеля, который монтируется в самом удаленном месте конструкции. При помощи плоскогубцев или круглогубцев кабель фиксируется на монтажной ленте. Прокладка кабеля не должна иметь резкие перегибы и переломы. Каждый элемент пересечения кабеля и монтажной ленты должен быть зафиксирован. Нагревательный кабель укладывается без натяжки, но при этом он не должен и быть свободно болтающимся.

Конец кабеля после окончания укладки отрезается с учетом запаса для монтажа в прибор управления. Через гофрированную трубу конец кабеля вводится в монтажную коробку.

Одновременно устанавливается датчик температуры. Он просто просовывается по гофре. По окончании этого этапа работ в обязательном порядке проверяется с помощью тестера сопротивление каждой из жил и всего кабеля полностью.

На этом этапе обычно профессиональные установщики подключают систему управления и проверяют работоспособность.

Если существует особая необходимость провести пробный запуск такой системы, то в последующем во время заливки стяжки или укладки плитки не только выключить электропитание, а по возможности снять блок управления и заизолировать электропровод для недопущения непреднамеренного включения!

Подготовка к укладке плитки

Установка теплого пола электрического под плитку на этапе монтажа кабеля не заканчивается, необходимо, кроме этого, сделать стяжку для укладки плитки.

Традиционная стяжка под плитку должна быть не менее 4-5 см, и желательно иметь дополнительное армирование, но ввиду того, что здесь проложен тепловой кабель рекомендуется использовать специальную смесь для термических работ, а вместо металлической арматуры использовать тканевую армирующую сетку.

Толщина такой стяжки будет не больше 1,5-2 см. Стяжку рекомендуется заливать в один проход. Важно чтобы при работе не было повреждения нагревательного кабеля, ведь при его повреждении придется проводить монтаж теплых полов по-новому. Поэтому рекомендуется использовать самовыравнивающую стяжку и валик с пластиковыми шипами закругленной формы.

Укладка плитки проводится на застывшую стяжку после окончательного высыхания. В качестве клея рекомендуется использование специальной готовой клеевой термосмеси.
