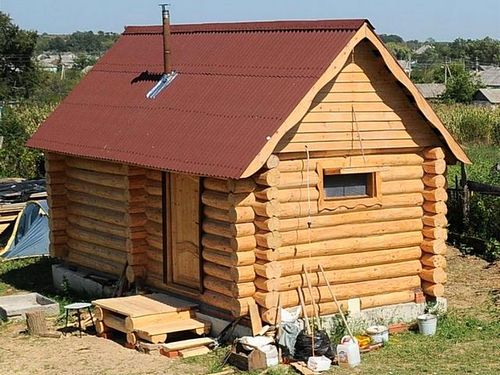

Мечта владельца — иметь свою баню на загородном участке. Многие владельцы не оставляют эту мечту в мыслях и активно ее воплощают, строя баню в соответствии со своими финансовыми возможностями и навыками. Они могут строить баню от небольшого домика для периодического использования до комплексов с просторным предбанником, бассейном, комнатами отдыха, кухней и жилыми гостевыми помещениями.

Как утеплить крышу бани своими руками - от расчетов до монтажа

Как утеплить крышу бани своими руками

Однако, какой бы баня ни была, общие требования по ее строительству и оборудованию сохраняются едиными. А одним из основных вопросов всегда будет являться качественная термоизоляция всех строительных конструкций этого сооружения – хотя бы в силу специфических условий его эксплуатации. Особого подхода требуют перекрытия и крыша – именно в этом направлении отмечаются самые значительные теплопотери из любых зданий.

Цель данной публикации – дать посетителю портала ясное представление, как утеплить крышу бани своими руками, какой способ рациональнее выбрать, в зависимости от особенностей конструкции постройки и планируемых условий ее эксплуатации.

Важность правильной термоизоляции крыши бани

Любая баня – это всегда сочетание повышенных температур и выраженной влажности. Это, по сути, и предопределяет основные требования к утеплению всех ограждающих конструкций этого здания, и крыша не является исключением.

Теплый воздух и горячий пар по законам физики всегда поднимаются вверх. Если на их пути будет находиться поверхность без необходимой термоизоляции, то есть выраженная граница между теплом и холодом, то неизбежны сразу несколько негативных моментов.

  • Никогда в подобном банном помещении не будет действительно комфортной обстановки, особенно в зимнее время – сколько ни протапливай, все равно тепло будет стремительно уходить.
  • Как понятно уже из первого пункта – попытки поддерживать требуемый банный микроклимат в таких условиях приведут к весьма значительному перерасходу топлива (дров, угля) или энергоносителей (электроэнергии, газа). Каждый «поход в баню» будет весомо отражаться на семейном бюджете. Проще уже один раз выделить средства на надежную термоизоляцию.
Как утеплить крышу бани своими руками - от расчетов до монтажа

При встрече с холодной преградой пар конденсируется, а такие капли кому угодно испортят удовольствие от бани

  • Поднимающийся вверх пар при соприкосновении с неутепленной потолочной поверхностью будет практически сразу конденсироваться, и над головой моющихся людей повиснут холодные капли воды. Мало приятного в том, что время от времени эти капли срываются вниз, внося явный дискомфорт в банные процедуры.
Как утеплить крышу бани своими руками - от расчетов до монтажа

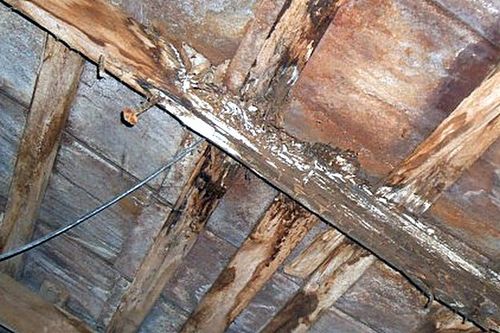

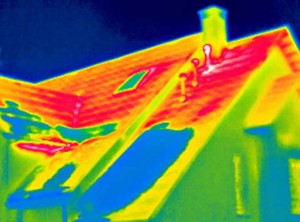

Хозяева этой крыши явно не уделяли внимания вопросам ее надежной термо-, гидро- и пароизоляции.

  • Это, так сказать, видимое неудобство от конденсата, но куда страшнее незаметное до поры до времени его воздействие – переувлажнение строительных конструкций, ведущее к началам процессов прения, гниения, коррозии, эрозии, появлению и быстрому распространению патогенной микрофлоры – плесени и грибка. Такое легкомысленное отношение к вопросам комплексного утепления, гидро- и пароизоляции, закончиться может очень печально – конструкция крыши потребует капитального ремонта, а то и полной замены.

Одним словом, с какой бы стороны ни подходить, утепление крыши в бане является чрезвычайно важной задачей. И, добавим, достаточно непростой, так как следует обязательно предусматривать вопросы не только термоизоляции, но и создания надежной преграды для пара.

Какие подходы применимы для утепления крыши бани?

Технологии утепления банной крыши могут очень серьезно различаться, и это в первую очередь зависит от того, каким образом планируется использовать чердачное помещение.

  • В том случае, когда чердак предполагается оставить «холодным», не использовать его вовсе или же рассматривать в качестве неотапливаемой кладовой (для, например, тех же банных веников), то тратить средства для создания термоизоляции на скатах крыши – будет излишним. При таком варианте эксплуатации бани лучше основной упор сделать на высокоэффективное утепление чердачного перекрытия, а на кровле ограничиться надежной гидроизоляцией. При этом обязательно предусматривается естественное проветривание чердака, и в таких условиях все деревянные детали стропильной системы будут оставаться сухими.
Как утеплить крышу бани своими руками - от расчетов до монтажа

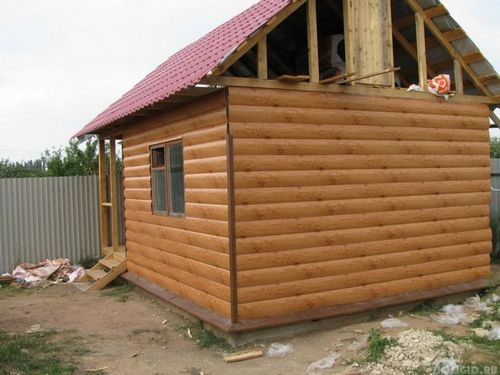

Если чердак использоваться не будет, то скаты кровли можно и не утеплять, обеспечив только надежную гидроизоляцию и эффективную вентиляцию подкровельного помещения

  • Ограниченность места на загородном участке часто подталкивает хозяев к тому, чтобы над баней соорудить еще один обитаемый «этаж» — мансарду. Пусть даже она не будет подключена к системе отопления, и не станет планироваться на «зимнее» использование – утеплять скаты кровли придется, и по «полной программе». Значение термоизоляции для поддержания комфортных условий в мансарде летом, с приходом жаркого периода — ничуть не меньше, чем зимой.
Как утеплить крышу бани своими руками - от расчетов до монтажа

Если над баней планируется устройство полезного помещения – мансарды, то придется утеплять и скаты кровли, и чердачное перекрытие

В этом случае все равно никуда не деться от утепления чердачного перекрытия, то есть придется «выстраивать» две термоизоляционных системы. Первая – подкровельная, аналогичная мансардам на других зданиях, и вторая – горизонтальная по полу чердака или потолку бани (в некоторых случаях – комбинированная, в которой утеплитель будет монтироваться и сверху, и снизу перекрытия).

Единственное «послабление» в этом случае – слой термоизоляции на потолке может быть несколько уменьшен, так как перекрытие уже не будет напрямую контактировать с холодным уличным воздухом.

Применяемые утеплители и расчет термоизоляционного слоя

Чтобы система утепления была достаточно эффективной и не стала пустой тратой денег или, того хуже, не принесла больше вреда, нежели пользы, она должна соответствовать определенным требованиям. И основное из них – толщина термоизоляции выбирается с таким расчетом, чтобы суммарное сопротивление теплопередаче той или иной строительной конструкции соответствовала нормированным параметрам, установленным СНиП для конкретного региона (с учетом его климатических особенностей).

Как утеплить крышу бани своими руками - от расчетов до монтажа

Любая система термоизоляции должна создаваться из соображений достаточности, на основе проводимых расчетов

Безусловно, этого можно достичь, только применяя материалы с выражено низкой теплопроводностью. Но при этом необходимо не забывать и про другие критерии – всестороннюю безопасность использования утеплителя, его способность переносить специфические банные условия (повышенные температуры и влажность). Материал должен быть легким, чтобы не утяжелять конструкцию стропильной системы или чердачного перекрытия. Немаловажным является удобство проведения монтажных работ с выбранным утеплителем. Наконец, всегда важным вопросом является и стоимость комплекта материалов.

Расчет системы термоизоляции – это достаточно сложное мероприятие, которое обычно проводят соответствующие специалисты. Тем не менее, не претендуя на абсолютную точность, возьмем на себя смелость предложить читателю алгоритм расчета, который учитывает все основные существующие требования. Он будет представлен в виде универсального калькулятора, позволяющего определить толщину утепления как для скатов кровли бани, так и для чердачного перекрытия. Но перед тем как перейти непосредственно к расчетам, необходимо дать некоторые пояснения.

Термоизоляционные материалы

Одним из первых пунктов в калькуляторе будет предложено указать планируемый утеплительный материал. Подробно останавливаться на каждом из них не будем – этому посвящен целый массив статей нашего портала, но несколько слов все же заслуживает каждый.

  • Минеральная вата – представлена в калькуляторе двумя разновидностями: на базе стеклянных и базальтовых волокон.

Оба этих типа имеют примерно одинаковые термоизоляционные характеристики – коэффициент их теплопроводности, в зависимости от условий эксплуатации, лежит в диапазоне от 0,038 до 0,045 Вт/м×°С, что является весьма хорошим показателем. Стекловата несколько дешевле по своей стоимости, но выигрывает, пожалуй, только в этом. Для утепления кровли и тем более – банных помещений, лучшим вариантом будет все же базальтовая разновидность.

Как утеплить крышу бани своими руками - от расчетов до монтажа

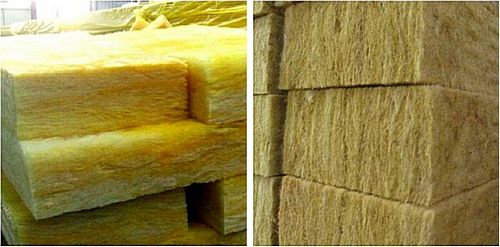

Исходные характеристики – весьма схожи, но предпочтение все же лучше отдать базальтовой минвате (справа)

Волокна базальтовой ваты – менее ломкие, и это существенно упрощается работу с ней. Кроме того, это же качество делает материал более долговечным – у него намного меньше выражена склонность к постепенному слеживанию и уплотнению, с потерей термоизоляционных качеств. Еще одно достоинство – базальтовая вата обычно обладает менее выраженной гигроскопичностью, то есть не так насыщается влагой.

И та и другая вата имеет в своем составе синтетические связующие вещества, способные выделять в воздух вредные испарения, особенно при повышенных температурах. Технологам ведущих компаний–производителей удалось свести подобную эмиссию к минимуму, и для бани следует подбирать материалы наиболее «чистые» — обычно на упаковке указывается допуск к применению в жилых помещениях, и даже в детских или лечебных учреждениях.

Важнейшим же достоинством минеральных ват является их негорючесть, способность противостоять огню и не выделять при этом опасных продуктов горения.

Одним словом, все это дает основание рассматривать качественную минеральную вату (лучше базальтовую), как один из оптимальных вариантов в условиях бани.

Как утеплить крышу бани своими руками - от расчетов до монтажа

Универсальность и эффективность – волокнистые минеральные утеплители

Для тех, кто желает поближе познакомиться с характеристиками минеральной ваты различных типов, на нашем портале есть несколько подробных публикаций. Например, рассказывающих о продукции ведущего производителя базальтовых утеплителей ROCKWOOL, об отечественном бренде BASWOOL, а также о лучшей, пожалуй, среди всех стекловолоконных материалов марке URSA.

  • Следующей в списке утеплителей идет эковата. Это – относительно новый, и еще не столь широко известный материал, являющийся продуктом переработки натуральной целлюлозы.

Казалось бы, целлюлоза – это и пожароопасность, и склонность к постепенному биологическому разложению. Однако, в случае с эковатой все обстоит ровно наоборот. Специальная обработка распушенных волокон и наличие в составе материала борной кислоты и тетрабората натрия (буры) кардинальным образом меняют его свойства. Эковата не только не разлагается сама¸ но и становится мощным антисептиком, благотворно влияющим на окружающие ее деревянные элементы конструкции. Ее не привечают грызуны и насекомые, никогда в ней не пойдет и распространение очагов плесени или грибка. А бура является эффективным антипиреном – вата не возгорается даже при открытом воздействии пламени.

Как утеплить крышу бани своими руками - от расчетов до монтажа

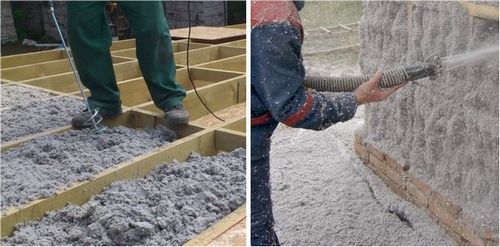

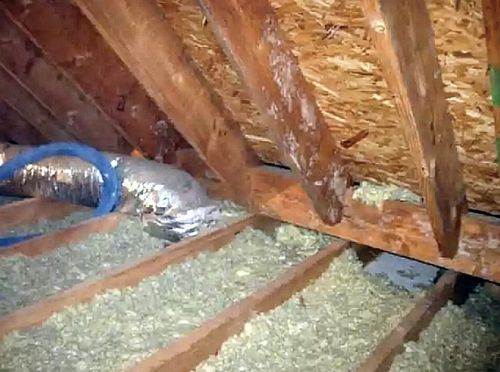

Эковатой могут заполняться полости или же производиться покрытие стен и перегородок

Эковата может укладываться в полости утепляемых конструкций «сухим» способом, но в этом случае она более подвержена постепенной усадке. Другой метод применения – это нанесение ее на поверхности по «мокрой» технологии, с использованием специального оборудования. При такой укладке термоизоляция становится более долговечной и эффективной, но самостоятельно, без опыта и без наличия соответствующих приспособлений, выполнить подобную операцию будет невозможно.

  • Следующий пункт – пенополиуретан. Его справедливо можно назвать одним из самых эффективных вариантов утепления. Обладая отличной адгезией, он создаст прочную пористую термоизоляционную «шубу» на любой поверхности – горизонтальной вертикальной или даже с отрицательным углом наклона – как на обратной стороне ската кровли. При этом коэффициент теплопроводности может составлять всего порядка 0,030 Вт/м×°С.
Как утеплить крышу бани своими руками - от расчетов до монтажа

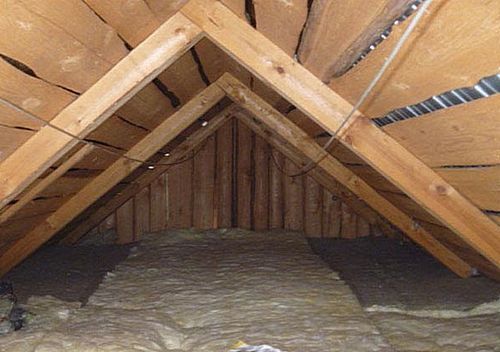

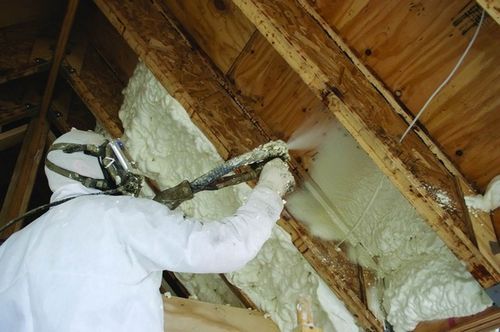

Один из самых эффективных термоизоляторов – напыляемый пенополиуретан

Широкому распространению данного метода утепления мешает, наверное, только необходимость специального оборудования, то есть придется прибегать в довольно дорогим услугам специалистов. В продаже появились и одноразовые комплекты для самостоятельного нанесения материала – со всеми необходимыми компонентами и приспособлениями. Однако, стоимость их тоже доступной пока никак не назовешь.

Как утеплить крышу бани своими руками - от расчетов до монтажа

Эффективное утепление пенополиуретаном

Каковы основные достоинства этого материала, и есть ли у него недостатки? О «плюсах» и «минусах» пенополиуретана – в специальной публикации нашего портала.

  • Утеплители на базе полистирола.

Сюда можно отнести широко распространенный и очень недорогой пенопласт, а также более совершенную разновидность – экструдированный пенополистирол (типичный представитель – популярный «пеноплэкс»). Эти материалы сами по себе являются очень неплохими термоизоляторами, однако использовать их для утепления бани можно с определенной оглядкой.

Как утеплить крышу бани своими руками - от расчетов до монтажа

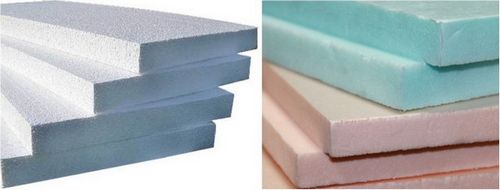

Пенопласт и экструдированный пенополистирол – не лучший вариант для утепления бани

Во-первых, материалы не обладают термической стойкостью – температуры в области всего +80°С уже начинают действовать на них деструктивно. Полистиролы – неустойчивые соединения, и не исключается процесс деполимеризации, с выделением очень опасных для человека газов, причем это явление нарастает с возрастанием температуры. Таким образом, о применении внутри банных помещений речи вообще не должно идти. Во-вторых, материал становится чрезвычайно опасен при пожаре – он способен гореть, распространять «жидкое» пламя при плавлении, а выделяемый при этом дым – смертельно опасен. По этим двум причинам во многих странах пенополистирол законодательно запрещен в любом жилом строительстве.

В контексте нашей публикации можно рассматривать пенополистирол (лучше – экструдированный) лишь для утепления скатов кровли над баней, если нет возможности применить другой материал.

  • Далее – сыпучие минеральные утеплители. К этому разряду отнесем керамзит и вермикулит.

Оба этих материала чаще используются для утепления горизонтальных конструкций, то есть чердачного перекрытия. Достаточно редко, но все же иногда применяют их и для создания термоизоляционного слоя на скатах кровли с малым углом крутизны.

Как утеплить крышу бани своими руками - от расчетов до монтажа

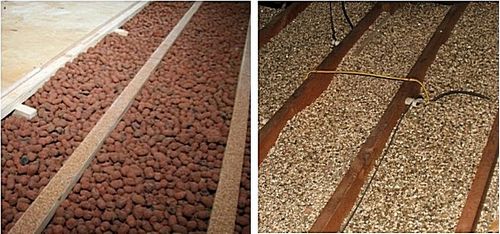

Главное достоинство сыпучих минеральных утеплителей, керамзита и вермикулита – экологическая чистота и полная безопасность в эксплуатации

Природная минеральная структура и отсутствие какой бы то ни было «химии» делает эти утеплители абсолютно «чистыми» с точки зрения экологии, негорючими, не подверженными разложению, гниению. В них никогда не будет гнезд насекомых или грызунов.

Керамзит дешевле, но его утеплительные качества все же значительно ниже, чем у большинства распространенных утеплителей, упомянутых выше. То есть, чтобы создать эффективную термоизоляцию, потребуется достаточно толстый слой материала.

Вермикулит же имеет теплопроводность, сопоставимую, например, с минераловатным материалами. Еще одно его достоинство – способность впитывать влагу из воздуха и с той же легкостью ее отдавать – таким образом, он служит своеобразным «регулятором» влажности, поддерживая оптимальный режим. Недостатком же вермикулита можно назвать только высокую цену – далеко не всем по карману создать полноценную термоизоляционную конструкцию на его основе.

Как утеплить крышу бани своими руками - от расчетов до монтажа

Вермикулит – интересные факты о малоизвестном утеплителе

О его существовании, кстати, даже не все начинающие строители знают. Что собой представляет утеплитель вермикулит, и как его обычно применяют – в отдельной публикации портала.

  • Наконец, для утепления чердачных перекрытий традиционно используют природные органические материалы. Для этих целей с давних пор применялись опилки, стружка, сухая хвоя, некоторые виды торфяных мхов.
Как утеплить крышу бани своими руками - от расчетов до монтажа

Достоинство такого утепления – материал нередко можно найти практически бесплатно

Опилки можно просто засыпать в полости (например, между балками перекрытия), но этот материал со временем может слеживаться, теряя в толщине и, соответственно, в утеплительных качествах. Безусловно, необходима специальная обработка, которая предотвратит процессы гниения органики или появления в ней грибковых поражений, гнезд насекомых или грызунов. Чаще всего делают не просто сухую засыпку, а смешивают материал со связующим – в этой роли может выступать глина или цемент.

Дешевизна (а иногда — и полная «дармовщина») материала делает его довольно-таки привлекательным, хотя утеплительные качества все же далеки, например, от минеральных ват, и ближе, скорее, к керамзиту. Недостатков тоже немало, так что необходимо хорошенько взвесить целесообразность такого способа термоизоляции.

Как утеплить крышу бани своими руками - от расчетов до монтажа

Опилки – природный утеплитель

Наряду с другими природными материалами, отходы деревообработки с давних пор использовались для утепления жилья. Как можно применить опилки в качестве утеплителя – в специальной публикации портала.

Видео: вариант утепления чердачного перекрытия бани с использованием опилок

Основные принципы расчета системы утепления

Уже упоминалось, что для поддержания в помещениях комфортного микроклимата, строительные конструкции (стены, потолок, пол, покрытие) должны обладать определенным сопротивлением теплопередаче. Большинство конструкций имеют многослойную структуру, и одним (или несколькими) из слоев как раз и выступает утеплительный материал.

Сопротивление теплопередаче любого из слоёв, неважно, из какого материала выполненного, определяется соотношением:

Rn = hn / λn

где:

Rn — термическое сопротивление слоя, м²×°С/Вт

hn — толщина слоя, в метрах;

λn — табличная величина коэффициента теплопроводности материала, из которого изготовлен данный слой, Вт/м×°С

Суммарное сопротивление всей конструкции будет равно:

ΣR= R1 + R2 +…+ Rn + Rу

R1 и далее до Rn – сопротивление каждого из составляющих конструкцию слоев.

– термическое сопротивление слоя утеплителя.

Это значение, ΣR, должно быть не менее, чем нормированный показатель, рассчитанный специалистами для конкретного региона – с учетом климатических особенностей. Причем, значения разные – для стен, перекрытий и покрытий.

Значит, если известна имеющаяся или планируемая схема конструкции, то есть материалы, используемые для ее создания и их толщины, то несложно определить для каждого слоя его сопротивление. Затем, из нормированного значения вычесть эти показатели, и оставшийся «дефицит» как раз и должен будет восполнить утеплительный материал.

Rу = hу / λу = ΣR — R1 — R2-…- Rn = ΣR – h1 / λ1 – h2 / λ2 — … — hn / λn

Коэффициент теплопроводности для всех утеплителей также известен. Значит, толщину слоя термоизоляции можно выразить соотношением:

hу = λу × (ΣR – h1 / λ1 – h2 / λ2 — … — hn / λn)

Вот на таком принципе и построен весь расчет.

Основные табличные показатели, то есть коэффициенты теплопроводности различных материалов, уже заложены в программу калькулятора.

Определить значение нормированного сопротивления теплопередаче для своего региона можно по расположенной ниже карте-схеме:

Как утеплить крышу бани своими руками - от расчетов до монтажа

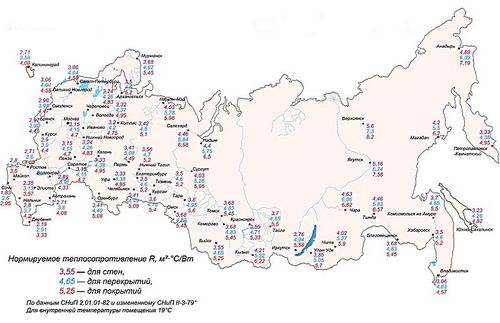

Карта-схема для определения нормированного значения термического сопротивления

При выборе параметра важно не ошибиться с выбором нужного значения – в калькуляторе для этого будут даны подсказки.

Еще несколько нюансов.

  • Если расчет ведется для скатов кровли, то в качестве дополнительных слоев можно рассматривать лишь те, которые лежат ниже вентиляционного зазора между слоем утепления и кровельным покрытием. По сути, это ограничивается лишь материалом внутренней отделки мансарды. Пленочные материалы – пароизоляция и диффузная мембрана в расчет не принимаются, просто из-за недостаточной их толщины.
Как утеплить крышу бани своими руками - от расчетов до монтажа

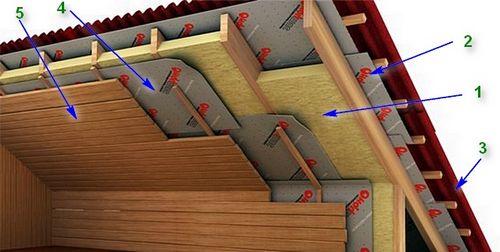

При расчете утепления кровли принимают во внимание только внутреннюю отделку мансарды.

1 – слой утеплителя.

2 – обязательная гидроизоляционная паропроницаемая мембрана.

3 – конструкция кровли – необходимая обрешетка плюс выбранное покрытие. В расчет не принимается даже в том случае, если используется сплошная обрешетка в виде листов фанеры (ОСП).

4 – пароизоляционная пленка. В расчет можно не принимать из-за слишком малой толщины материала.

5 – внутренняя обшивка мансарды. Принимается в расчет, но только если представляет собой сплошное покрытие.

  • Несколько иное дело – с чердачным перекрытием.
Как утеплить крышу бани своими руками - от расчетов до монтажа

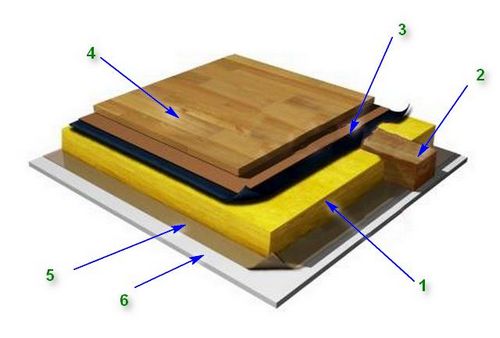

При расчете термоизоляции для перекрытия могут учитываться все слои конструкции, по обстоятельствам

1 – слой утепления.

2 – балки перекрытия (лаги).

3 – гидроизоляционная мембрана

4 – настил чердачного пола. Если он есть и представляет собой сплошную конструкцию, что его можно принять в общий расчет. Для этого в калькуляторе предусмотрены соответствующие поля. В ряде случаев, когда чердак остается необитаемым, от этого элемента попросту отказываются, тогда, естественно, и в расчетах необходимо будет установить толщину слоя равную «0».

5 – слой пароизоляции. Если это пленка, то во внимание не принимается.

6 – подшивка потолка. Может приниматься в расчет как один из слоев термоизоляционной конструкции.

  • Еще один важный момент. Наверное, читатель уже обратил внимание, что обязательным элементом термоизоляционной системы является пароизоляция. Ее задача – не допустить проникновения водяных паров в утеплитель. Этот барьер должен быть герметичным, особенно в условиях бани – при выражено повышенной влажности.
Как утеплить крышу бани своими руками - от расчетов до монтажа

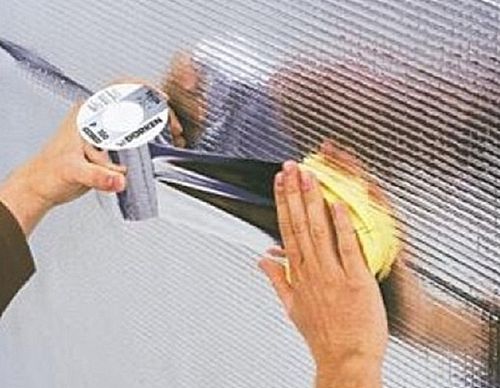

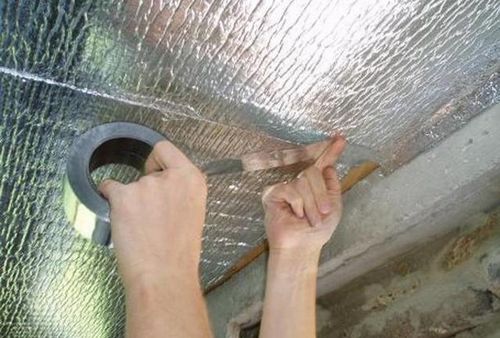

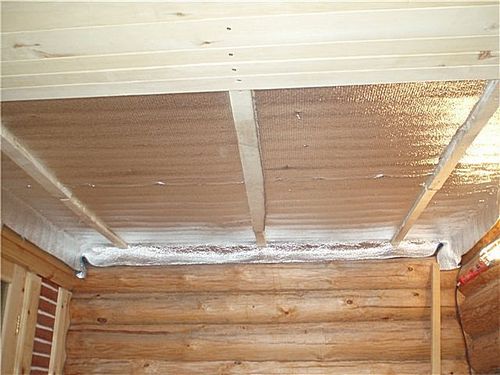

Вместо обычной пароизоляционной пленки бывает выгоднее применять фольгированный пенополиэтилен

Очень часто именно при утеплении бани вместо пароизоляционной пленки используют фольгированный пенополиэтилен (например, «пенофол»). Применение этого рулонного материала дает сразу несколько выгод:

— Фольгированное покрытие – непроницаемо для водяных паров, то есть соблюдено условие обязательной пароизоляции.

— Пористая структура материала, даже при небольших толщинах, также вносит свой немалый «вклад» в общую систему термоизоляции.

— Фольгированный слой обращают в сторону помещения, и при этом создается «эффект термоса», когда накопленное тепло (или прохлада – в летнюю жару) сохраняется значительно дольше, и при этом резко возрастают общие термоизоляционные характеристики ограждающей конструкции.

В калькуляторе читателю будет предложена возможность рассчитать утепление как с использованием пенофола, так и без него. Сравнение результатов, возможно, подскажет наиболее приемлемое решение.

Вот теперь можно перейти непосредственно к расчетам:

Калькулятор расчета утепления для крыши в бане

Введите или укажите запрашиваемые параметры и нажмите «Рассчитать толщину утеплителя»

Для какой конструкции производится расчет?

Как утеплить крышу бани своими руками - от расчетов до монтажа

— для скатов кровли

Как утеплить крышу бани своими руками - от расчетов до монтажа

— для чердачного перекрытия

Какой утеплитель будет использоваться?

— минеральная вата базальтовая

— стекловата

— эковата — нанесение \»мокрым способом\»

— эковата — засыпка в полости

— пенополиуретан напыляемый

— пенополистирол эксрудированный

— пенополистирол беспрессованный (пенопласт)

— керамзит засыпной

— вермикулит засыпной

— опилки с глиной (цементом) при средней плотности смеси 500 г/л

Значение (по карте -схеме) требуемого сопротивления теплопередаче для ПОКРЫТИЙ — красные цифры

Значение (по карте -схеме) требуемого сопротивления теплопередаче для ПЕРЕКРЫТИЙ — синие цифры

Укажите параметры внутренней обшивки мансардного помещения

Материал внутренней обшивки (отделки)

толщина обшивки, мм

1000 — для перевода в метры

Степень утепленности чердака

— холодный чердак

— утепленный чердак-мансарда

Укажите параметры обшивки перекрытия со стороны чердака и со стороны помещений

Материал обшивки пола на чердаке

Толщина обшивки пола, мм

Материал обшивки потолка со стороны помещения

Толщина обшивки потолка, мм

Будет ли использоваться в качестве пароизоляции фольгированный утеплитель (пенофол)?

Как утеплить крышу бани своими руками - от расчетов до монтажа

— нет, не используется

Как утеплить крышу бани своими руками - от расчетов до монтажа

— да, используется

Толщина пенофола, мм

— 3 мм

— 4 мм

— 5 мм

— 8 мм

— 10 мм

сопротивление воздуха




Полученное значение приводится к стандартным толщинам утеплителей, если используются рулонный или блочные материалы. При этом следует всегда иметь в виду, что лучше всего использовать двухслойную укладку термоизоляции, при которой второй слой перекрывает стыки и дополнительные каркасные элементы первого – так сводится к минимуму наличие «мостиков холода».

Утепление крыши бани своими руками

Утепление со стороны скатов кровли

Итак, если над баней планируется оборудовать утеплённый чердак, разместив в нем впоследствии жилую или подсобную комнату, то термоизоляционные работы в первую очередь проводятся на скатах кровли.

Термоизоляция кровли в бане, честно говоря, мало отличается от подобной операции на других постройках с помещениями мансардного типа. Общую схему подобного утепления можно изобразить примерно так:

Как утеплить крышу бани своими руками - от расчетов до монтажа

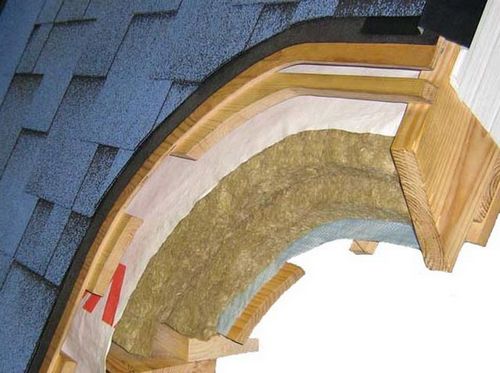

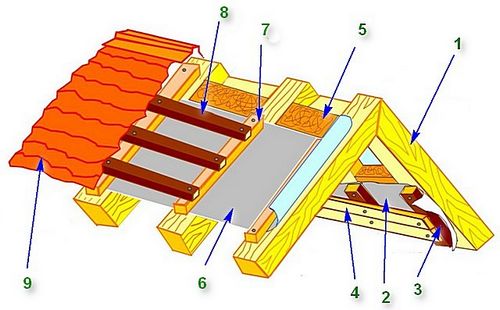

Принципиальная схема утепления скатов кровли

Несущей основой конструкции являются стропильные ноги крыши (поз. 1). С внутренней стороны к ним крепится герметичным сплошным слоем пароизоляционная мембрана (поз. 2) или фольгированный утеплитель. Этот слой изоляции дополнительно надежно фиксируется на стропильных ногах контррейками (поз. 3), которые и задают вентиляционный зазор, и становятся каркасной основой для монтажа внутренней отделки мансарды (поз. 4).

Между стропильных ног укладывается слой утеплительного материала (поз. 5), плотно, без оставления просветов и щелей. Сверху настилается гидроизоляция (поз. 6) – диффузная мембрана, которая выполняет сразу несколько важных функций – служит непреодолимым барьером для воды (которая при определённых ситуациях может проникнуть под кровельное покрытие во время дождей или таяния снега), защищает утеплитель от ветрового воздействия, и одновременно совершенно не препятствует свободному испарению сконденсировавшейся в утеплителе влаги.

Чтобы задать вентиляционный просвет, поверх мембраны к стропильным ногам монтируются контррейки (поз. 7). Уже по ним устанавливается требуемая обрешетка (поз. 8), разреженная с нужным шагом или же сплошная – в зависимости от типа выбранного кровельного покрытия (поз. 9).

Безусловно, данная схема дана с большим упрощением, и варианты могут быть и более сложными. Например, при рекомендованном двухслойном утеплении скатов второй слой термоизоляции может быть как вынесенным наверх, над стропильными ногами, так и быть расположенным под ними, со стороны чердака. В любом случае для этого будет монтироваться дополнительная каркасная обрешетка, перпендикулярная стропилам.

Как утеплить крышу бани своими руками - от расчетов до монтажа

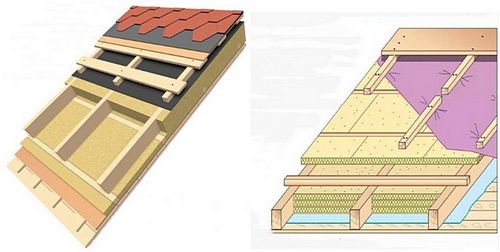

Варианты размещения второго слоя утеплителя в кровельном «пироге»: ниже (рисунок слева) и выше стропильных ног

В остальном же принцип строения такого утеплительного кровельного «пирога» сохраняется.

Подробно работы по утеплению скатов крыши рассматривать в данной публикации не будем. Это вовсе не оттого, что они не заслуживают внимания – скорее наоборот. Просто этой теме посвящена отдельная статья нашего портала, и лучше, чем рассказано в ней, повторить сложно.

Как утеплить крышу бани своими руками - от расчетов до монтажа

Как провести утепление скатов кровли

Работы могут вестись по-разному: сверху-вниз и наоборот – все зависит от конкретных условий строительства. Со всеми подробностями операций по утеплению скатов крыши можно ознакомиться в специальной публикации нашего портала.

Утепление крыши бани со стороны чердачного перекрытия

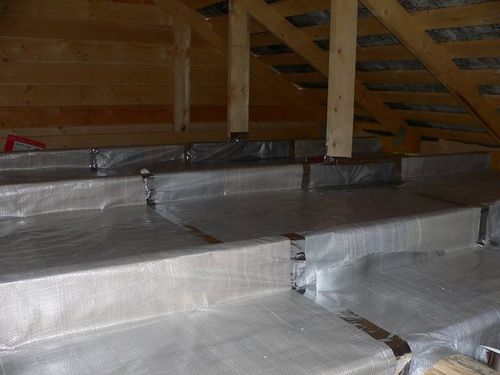

Чердачное перекрытие бани нуждается в утеплении при любом раскладе. Но если еще чердак в постройке оставляется холодным, с неутепленными скатами, то термоизоляционная конструкция перекрытия и вовсе становится единственным «верхним рубежом» по поддержанию в бане оптимального микроклимата.

Подход к оборудованию утепленного перекрытия может быть разным. Так как наша публикация предполагает рассмотрение банной постройки, то не станем тратить время на мощные перекрытия из готовых плит – нас интересуют только легкие каркасные деревянные конструкции.

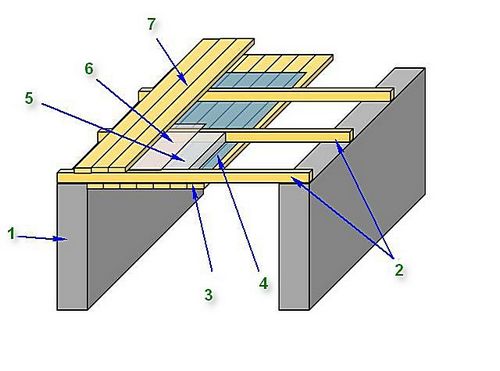

Утепленное перекрытие подшивного типа

Это, пожалуй, самый распространенный тип конструкции – достаточно простой и универсальный. Подходит как для холодного чердака, так и для утеплённой мансарды.

Уже из названия, наверное, понятно, что потолок будет подшиваться, а основой для него станут балки перекрытия. Как правило, при этом балки заранее просчитываются таким образом, чтобы сечение бруса или диаметр бревна позволяли застелить чердачный пол с возможностью передвижения по нему и создания на чердаке обитаемого помещения.

Рассмотрим для начала типовую схему перекрытия подшивного типа:

Как утеплить крышу бани своими руками - от расчетов до монтажа

Балки перекрытия (поз. 2) покоятся на капитальных стенах бани (поз. 1). Стены показаны абстрактно, хотя в банях чаще всего применяется брус или бревно. Балки надежно закреплены (врезаны, вмурованы и т.п.), и утеплены в местах прилегания к стенам.

Снизу к балкам подшит дощатый потолок (поз. 3). Это – несколько упрощенный вариант, и нередко выполняется несколько иначе – об этом будет сказано ниже.

Если подшитые доски одновременно являются и отделкой потолка, то под ними обязательно должна расположиться пароизоляционная мембрана (поз. 4). Иногда для этого используют обычной плотный полиэтилен, но лучше приобрести специальную пленку или фольгированный утеплитель, о котором уже говорилось выше.

Между балками перекрытия укладывается утеплительный материал (поз. 5).

Поверх утепления должна быть настелена паропроницаемая диффузная мембрана (поз. 6), которая станет для него надежной гидроизоляцией на случай случайного проникновения воды сверху, и не будет препятствовать свободному испарению влаги.

Далее, по балкам перекрытия сверху может укладываться дощатое или листовое покрытие чердачного пола (поз. 7).

Схема – проста и понятна, почти без недостатков, если не считать таковыми достаточно большую материалоемкость и солидные объемы работы. Но зато на выходе – и отделанный потолок бани, и утепленное перекрытие, и готовый пол на чердаке.

Монтажные работы обычно выполняются в такой последовательности:

  • Прежде всего необходимо все деревянные детали будущей конструкции подвергнуть обработке специальными пропитками, повышающими устойчивость древесины к гниению и возгоранию. Для бани – это особенно актуально! К работе переходят после высыхания заготовок.
  • Помещение бани предполагает наличие банной печи. Значит, для нее необходимо сразу продумать проход дымоходной трубы через перекрытие. Самый удобный способ заключается в следующем:

— Для прохода приобретают в магазине или изготавливают самостоятельно гильзу (короб) из нержавейки или оцинковки.

Как утеплить крышу бани своими руками - от расчетов до монтажа

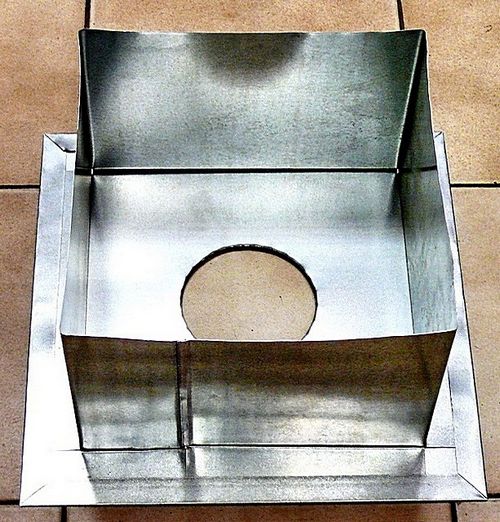

Такой проходной короб для трубы печки-каменки можно приобрести в магазине или заказать жестянщику

— Между балками в выбранном месте монтируются две перемычки, с таким расчетом, чтобы получилось «гнездо» для установки проходного короба.

Как утеплить крышу бани своими руками - от расчетов до монтажа

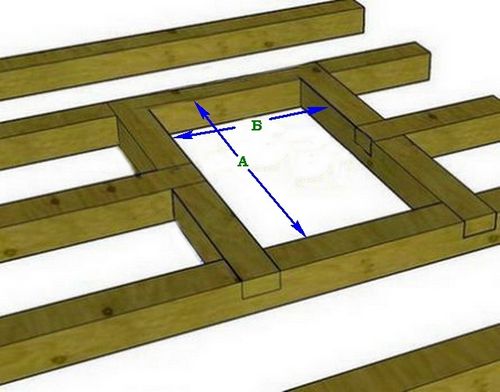

Посадочное «гнездо» для установки проходного короба. Размеры «А» и «Б» соответствуют габаритам (длине и ширине) приобретенного прохода.

— Сам короб пока на место не ставится, убирается в сторону, а окошко под него не будет закрываться мембранами, обшивкой, утеплителем и т.п.

  • Очередная операция – это установка слоя пароизоляции. Ее крепят к балкам скобами степлера, обязательно заводят на стены минимум на 200 мм – для дальнейшего герметичного сопряжения с их пароизоляцией.

Если приходится использовать несколько полотен, то плёночную пароизоляцию настилают внахлест примерно на 150÷200 мм с герметизацией водостойким скотчем. Оптимально – использовать фольгированный материал. Но его уже укладывают краями встык, и по линии стыков герметизируют фольгированным скотчем. Естественно, отражающий слой должен быть направлен в сторону помещения.

Как утеплить крышу бани своими руками - от расчетов до монтажа

Герметизация пароизоляционного слоя фольгированным скотчем

  • Следующий шаг – это подшивка банного потолка досками. Тот упрощенный вариант, что показан на схеме выше, применяется далеко не всегда. Оно, конечно проще – сразу по балкам закрепить декоративную обшивку, но это бывает и дорого, и не совсем хорошо с точки зрения сохранности древесины. Лучше поступить таким образом:
Как утеплить крышу бани своими руками - от расчетов до монтажа

Схема подшивки потолка с черновым накатом и лицевой вагонкой

Положение стен (поз. 1) и балок перекрытия (поз. 2) – без изменений. Снизу по балкам натягивается пароизоляционная пленка (поз. 3. В данном случае – именно пленка).

Снизу идет подшивка наката (поз. 4). Это вполне могут быть третьесортные доски толщиной 25 ÷ 30 мм, без выдающихся декоративных качеств.

А вот теперь, снизу по ним крепится уже фольгированный утеплитель (поз. 5), который станет еще одним пароизоляционным рубежом. Требования к его укладке – такие же, как указывалось выше – с заходом на стены и с герметизацией стыков соседних полотен.

Этот фольгированный слой дополнительно фиксируется к черновому накату контррейками (поз. 6), которые устанавливают с шагом, необходимым для дальнейшего монтажа финишной обшивки. Например, для вагонки (поз. 7) оптимальным будет расстояние между рейками 400 ÷ 600 мм.

Завершают этот этап установкой вагонки (обычно это совмещают с соответствующей отделкой стен).

Как утеплить крышу бани своими руками - от расчетов до монтажа

На иллюстрации хорошо показаны слой фольгированного утеплителя, контррейки и финишная обшивка потолка вагонкой

  • После обшивки потолочной поверхности в оставленное окно вставляется и крепится саморезами короб для прохода дымоходной трубы.

Снизу работы закончены – остальные операции уже будут вестись со стороны чердака.

  • Приступают к укладке утеплительного материала сверху, между балками перекрытия.

И вот здесь очень часто допускают одну распространенную ошибку, которая, кстати, очень широко тиражируется в интернет-инструкциях по проведению утепления перекрытий. Давайте разберемся.

Все ли нормально на этой иллюстрации?

Как утеплить крышу бани своими руками - от расчетов до монтажа

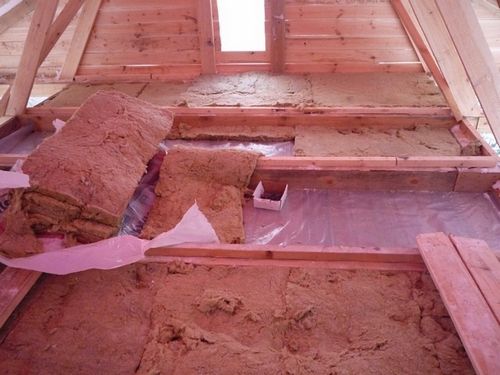

Пример неправильного использования пароизоляции при утеплении перекрытия по балкам

Казалось бы – все правильно, выполнен пароизоляционный слой. Но обратите внимание на схему, которая приводилась в самом начале этого раздела, и сравните ее с той, что расположена ниже:

Как утеплить крышу бани своими руками - от расчетов до монтажа

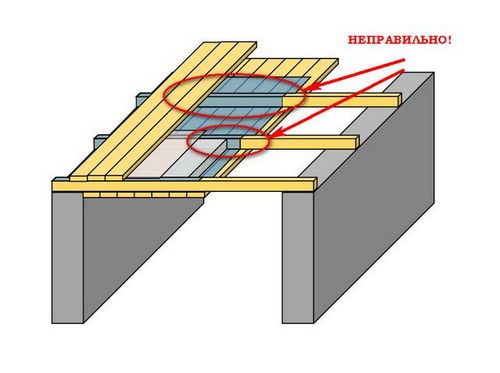

То же – в схематичном изображении

Очевидно, что слой пароизоляционной плёнки пущен не под балками перекрытия, а сверху них. Что получается в итоге? Мощный деревянный брус «закутан» пароизоляцией, и, набрав влаги во время банных процедур, совершенно не имеет возможности от нее освободиться! То есть даже в тот период, когда баня не используется, выхода для избыточной влаги из этой мощной деревянной детали просто нет. Это прямой путь к быстрому гниению, к появлению грибкового поражения.

Вы спросите – а как же доски наката и лицевой подшивки? Да, они контактируют с влагой и процессы биологического разложения в них со временем неизбежны. Но одно дело – заменить подшивку, не выполняющую никаких несущих функций, а совершенно другое – необходимость замены балки перекрытия, что связано порой с весьма масштабными работами, вплоть до демонтажа всей конструкции.

Как утеплить крышу бани своими руками - от расчетов до монтажа

Балки перекрытия не должны сверху закрываться пароизоляцией!

При правильном монтаже всей системы термоизоляции перекрытия, слой диффузной мембраны, укладываемый поверх балок и утеплителя, не будет мешать свободному испарению влаги, и балки смогут нормально проветриваться. Но пароизоляция сверху — абсурдна!

Утеплитель укладывается максимально потно между балками, без оставления зазоров – минеральная вата или сыпучие материалы позволяют это сделать, а использование плит пенополистирола в данном варианте вообще противопоказано.

При необходимости толстого утепления, его выкладывают в два слоя, набивая на балки перекрытия перпендикулярно дополнительные бруски соответствующей толщины, которые впоследствии сыграют роль лагов для настила чердачного пола.

  • В любом случае после укладки утеплителя сверху рекомендовано застелить паропроницаемую диффузную мембрану. Далее, между ней и финишным покрытием желательно оставить зазор для проветривания (небольшой, достаточно 10÷15 мм), для чего к лагам (балкам) набиваются контррейки нужной толщины. По ним уже можно монтировать дощатое или фанерное покрытие чердачного пола.

В итоге после настила досок или фанеры чердак получает полноценное покрытие пола, а утеплитель – надежную защиту от любых механических повреждений и возможность свободно проветриваться, избавляясь от избытков попавшей в него влаги.

Утеплённое перекрытие настильного типа

Такой подход – значительно более простой в исполнении, требует меньше материалов, но весьма ограничен по возможности применения. Монтировать настильный потолок допускается только в помещениях бани, которые имеют ширину порядка 2 метров (в крайнем случае – до 2.5). Причем, настил должен опираться именно на капитальные стены, а не на легкие внутренние перегородки.

Понятнее будет, если рассмотреть на схеме:

Как утеплить крышу бани своими руками - от расчетов до монтажа

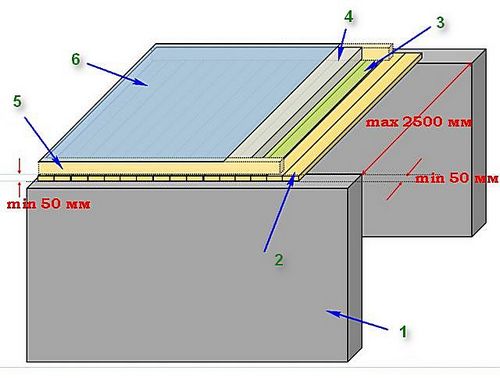

Принципиальная схема утепленного перекрытия настильного типа

  • Расстояние между капитальными стенами-опорами (поз. 1) не должно превышать 2500 мм.
  • Доски настила – качественные, толщиной не менее 50 мм. Обычно их подбирают строгаными, так, чтобы обеспечивалась плотная подгонка настила. На опору любая из досок должна зайти не менее, чем на 50 мм с каждой из сторон. Обычно доски крепятся сверху саморезами непосредственно к стеновому брусу.
  • Далее, укладывается слой пароизоляции (поз. 3).
  • Следующим шагом идет укладка утеплителя (поз. 4). Если это рулоны, маты, плиты, то их укладывают просто максимально плотно, без оставления просветов, и никаких дополнительных конструктивных элементов в данном случае не потребуется. В том случае, когда планируется использование сыпучих материалов, можно набить дополнительные бруски (они показаны на схеме поз. 5 штриховой линией, так как не являются обязательными деталями конструкции). Их предназначением станет только создание сыпучего слоя необходимой толщины.

Кстати, именно в этом варианте вполне можно использовать и самодельные утеплительные маты. Для этого из плотной водонепроницаемой ткани шьют плоские мешки, набивают их доступным утеплительным материалом (например, отходами поролона или синтепона, сухой хвоей, красным мхом и т.п.), а затем плотно укладывают поверх готового настила.

  • Настильный потолок обычно не предполагает полезного использования чердака с возможностью перемещения по нему, поэтому обходятся без дополнительных лаг и чердачного пола.
Как утеплить крышу бани своими руками - от расчетов до монтажа

Утеплитель можно даже не закрывать сверху мембраной

Так как чердак – необитаемый, то при качественно выполненной кровле вероятность случайного разлива воды на пол – крайне невелика. А это означает, что можно сэкономить еще и на паропроницаемой гидроизоляции – мембрану (показанную все же на схеме – поз. 6) вполне допустимо не стелить. А проветривание и парообмен у незакрытого ничем сверху утеплителя будет только лучше.

Настеленные доски могут сразу играть роль финишного покрытия потолка – если заведомо для этого использовался высококачественный материал. Но это больше подойдет для «сухих» помещений, например, для комнаты отдыха. Для помещений с повышенной влажностью, и особенно – парной, лучше поступить так же, как было показано выше. То есть по доскам настила снизу крепится фольгированный утеплитель, затем он поджимается контррейками, по которым уже монтируется выбранное декоративное покрытие.

Видео: банный потолок настильного типа

Утепленное перекрытие панельного типа

Этот способ создания утепленного перекрытия бани – достаточно сложный и трудоемкий, но все же имеет ряд значимых преимуществ. Он сочетает в себе достоинства обеих рассмотренных выше конструкций, а главная его особенность в том, что большая часть монтажных работ проводится в удобных условиях – на земле.

По сути, внизу собирается готовый шит, состоящий из двух балок перекрытия и дощатого настила. Если позволяют условия, здесь же, на земле, проводится и необходимое утепление, и лишь потом готовая конструкция поднимается и устанавливается на свое место. Несколько подобных щитов создадут необходимое утепленное перекрытие бани.

Процесс монтажа проводится примерно в такой последовательности:

  • Для сборки щита используют два мощных бруса. К примеру, это может быть материал сечением 100×50 мм – и требования прочности будут соблюдены, и толщины утепления в 100 мм часто бывает вполне достаточно.
  • Брусья выкладываются на ровной поверхности с расстоянием друг от друга 500 мм (по внешней поверхности, как показано на схеме). Их края подравниваются по одной линии.
Как утеплить крышу бани своими руками - от расчетов до монтажа

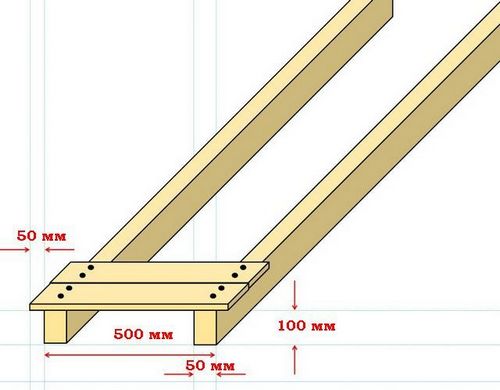

Начало сборки щита – два параллельных бруса обшиваются досками

  • Нарезаются доски для настила. Их длину принимают такой, чтобы с каждой из сторон отрезок доски выступал за брус на 50 мм. То есть в данном случае это будет 600 мм. Доски набиваются (прикручиваются саморезами) сплошным покрытием, чтобы сформировался щит. Обычно на каждую доску достаточно по два крепежных элемента на сторону – чтобы деталь стояла устойчиво, без люфта.

Для этого настила вовсе не обязательно выбирать первосортный материал, особенно в том случае, если потолок в бане будет дополнительно обиваться вагонкой. Как правило, в ход идут обрезки пиломатериалов, которых обычно немало на любом строительстве. Главное, чтобы они были одинаковой толщины, например, 25 или 30 мм – этого достаточно. Ширина же набиваемых отрезков никакого значения не имеет.

  • Сколоченный щит переворачивают брусками вверх. Следующим шагом можно сразу провести укладку пароизоляционной пленки – ее настилают на внутренность щита и на боковые поверхности бруса. Обратите внимание на то, о чем уже говорилось выше – верх бруса пароизоляцией закрываться не должен!
Как утеплить крышу бани своими руками - от расчетов до монтажа

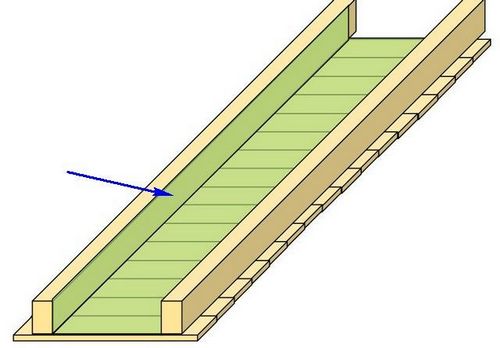

Пароизоляционная мембрана может крепиться к щиту скобами – обычным строительным степлером

  • Очень здорово, если наличие достаточного количества помощников или подъемной техники дает возможность провести на земле и укладку утеплителя (безусловно, если это маты или плиты, а не сыпучий материал). К примеру, блоки минеральной ваты лягут отлично, и собой конструкцию особо не утяжелят, но зато этот процесс, не самый «чистый», можно провести в наиболее удобных условиях.

Блоки устанавливаются враспор между брусьями (упругость материала позволяет это сделать). Укладка проводится до полного заполнения щита, без оставления просветов между блоками утеплителя.

  • Перед подъемом собранного модуля на высоту можно придать ему усиление, набив несколько временных косых перемычек.
Как утеплить крышу бани своими руками - от расчетов до монтажа

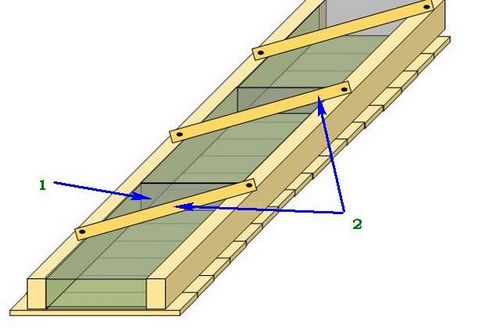

Собранная и утепленная потолочная панель готова к подъему и установке на штатное место

1 – уложенные блоки утеплителя.

2 – временные перемычки для обеспечения дополнительной жесткости сборки при ее подъеме на высоту.

  • Для установки готовых панелей заранее готовится место. Они могут ставиться непосредственно на венец, укладываться в выбранный специально для них паз, или на закреплённый по периметру мощный опорный брус, толщиной 50 мм или более, который станет для панелей своеобразной «полкой». Но перед установкой обязательно предусматривается уплотнение (поз. 2) – обычно для этого укладывается джутовая лента, которая используется для межвенцового утепления.
Как утеплить крышу бани своими руками - от расчетов до монтажа

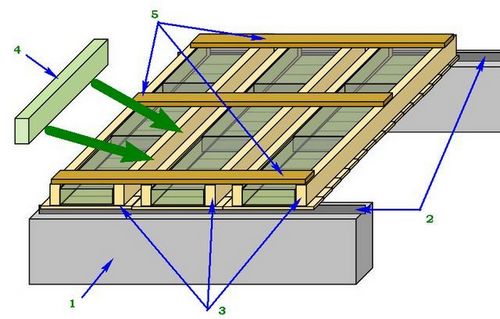

Укладка собранных панелей в общую потолочную конструкцию

  • Собранные модули (поз. 3) укладываются вплотную друг к другу, крепятся к основанию. Временные перемычки после этого можно удалить. Как видно, между ними остается незаполненное пространство: это сделано не зря – здесь будет уложен материал для утепления стыков между панелями.
  • Вначале по дну и стенкам каждого из таких проёмов укладывается пароизоляционная пленка. Затем из блока минваты вырезаются фрагменты (полосы) нужной толщины (поз. 4) и с максимальной плотностью укладываются в эти ячейки по всей длине.
  • Панели необходимо связать между собой. Для этого вначале их застилают диффузной мембраной, а затем по каждому краю монтируют доску толщиной не менее 30 мм (поз. 5). Желательно, чтобы доска была длинной, и одновременно связывала все уложенные панели. Доска прикручивается саморезами к каждому пересекаемому брусу. Такие же доски-стяжки должны быть установлены и по центру созданной конструкции – с шагом не более 1000 мм. Их, кстати, вполне можно будет использовать в качестве лаг для настила чердачного пола, выбрав шаг установки примерно 600 мм.

В итоге получается надежный чердачный пол и хорошо утепленное перекрытие. Ну а снизу щиты можно дополнительно покрыть слоем фольгированного утеплителя, набить контррейки и провести обшивку вагонкой – все точно так же, как и в рассмотренных выше вариантах.

Итак, в настоящей публикации были рассмотрены варианты термоизоляции крыши над баней, как со стороны кровельных скатов, так и путем создания хорошо утепленного чердачного перекрытия.

Хозяину планируемой к постройке бани следует внимательно изучить достоинства и недостатки каждой из упомянутых технологий, взвесить сложность исполнения, просчитать примерные затраты, оценить открывающиеся эксплуатационные возможности или их отсутствие. Решение должно быть досконально продуманным, так как неутепленная крыша поставит под сомнение возможность комфортного мытья в бане в любое время года, а неразумно выбранная или неправильно смонтированная конструкция обязательно приведет к необходимости затратных работ по переделке.


Похожие статьи

Добавить комментарий
