Как выбрать детектор для обнаружения скрытой проводки -> Советы по выбору инструмента для обнаружения скрытой проводки

Ищете эффективный способ обнаружения скрытой проводки в доме? Тогда этот материал для вас! Мы расскажем, как выбрать детектор для обнаружения проводки и поделимся советами по его использованию. Никаких скрытых проводов не останется незамеченными!

В статье поднимается вопрос использования различных приборов для определения скрытых в стене коммуникаций, таких как электропроводка, водопроводные трубы, элементы гипсокартонных каркасов, армирование бетонных блоков, пустоты, деревянные элементы.

• Обнаружение электропроводки с помощью индикаторной отвертки
• Полупрофессиональная техника для обнаружения электропроводки
  • Детектор Black&Decker BDS300
  • Детектор металла Zircon TriScanner PRO SL
  • Детектор универсальный Skil 0550 AA
  • Цифровой детектор Bosch PDO Multi

Иногда бывает крайне необходимо узнать, где проходит скрытая электропроводка, найти места прохождения скрытых водяных труб, металлических каркасов, полостей в бетоне, стального армирования и многих других спрятанных под слоем штукатурки «сюрпризов».

Поражение электрическим током является самым опасным из того, что может случиться с работником, поэтому начнем анализ с узкоспециализированных приборов, позволяющих минимизировать данный опасный фактор.

Обнаружение электропроводки с помощью индикаторной отвертки

Минимальным инструментом, который должен быть у любого хозяина дома, является индикатор скрытой проводки. Это наиболее простой и дешевый инструмент, основанный на принципе улавливания электромагнитного поля, излучаемого электрической проводкой.

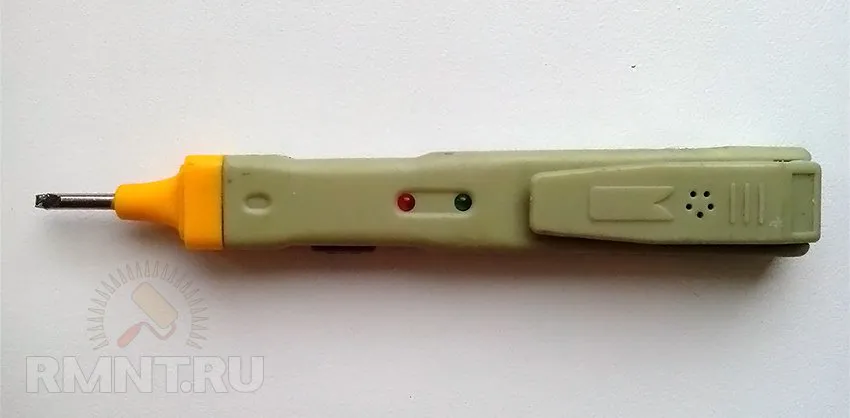

Индикаторная отвертка с функцией обнаружения скрытой проводки

Данный прибор, как и аналогичные ему, имеет три степени чувствительности:

1. «О» — определение фазы в питающей сети.
2. «L» — бесконтактное определение наличия электропроводки с малой чувствительностью.
3. «Н» — бесконтактное определение наличия электропроводки с повышенной чувствительностью.

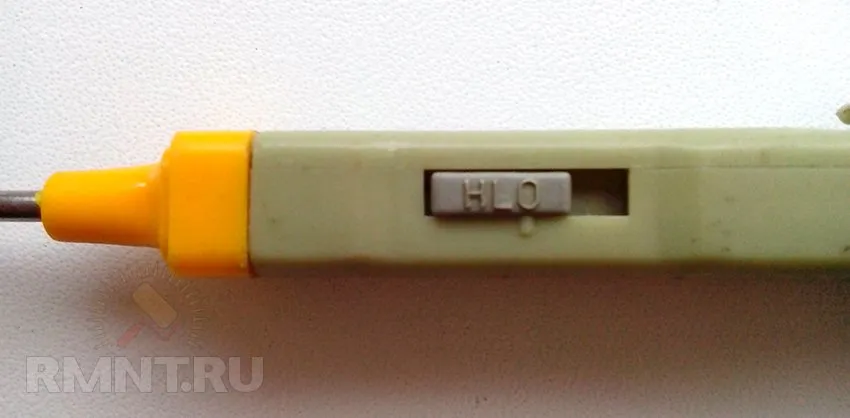

Переключатель рабочего режима индикатора-отвертки

Качество определения наличия проводки у данного прибора полностью соответствует его стоимости. Определить то, что в стене скрыта проводка, можно, но при этом даже на минимальной чувствительности он покажет запрещенную для работ зону шириной 10–20 см (индикация выполняется зеленым светодиодом с дополнительным звуковым сигналом, его интенсивность будет максимальной в месте непосредственного, по мнению электросхемы индикатора, приближения к проводке).

Маленьким полезным бонусом этого индикатора является возможность использовать его для проверки целостности цепи. Прибор в качестве «провода» использует тело человека, для этого кладем палец на верхнюю контактную панель, другой рукой берем за один конец токопроводящей части провода, а ко второй оголенной точке провода подносим «носик» индикатора. Если цепь не оборвана, то в режиме «О» загорится красная лампа индикации, но точность обнаружения обрыва оставляет желать лучшего. Прибор не может найти экранированные или обесточенные провода.

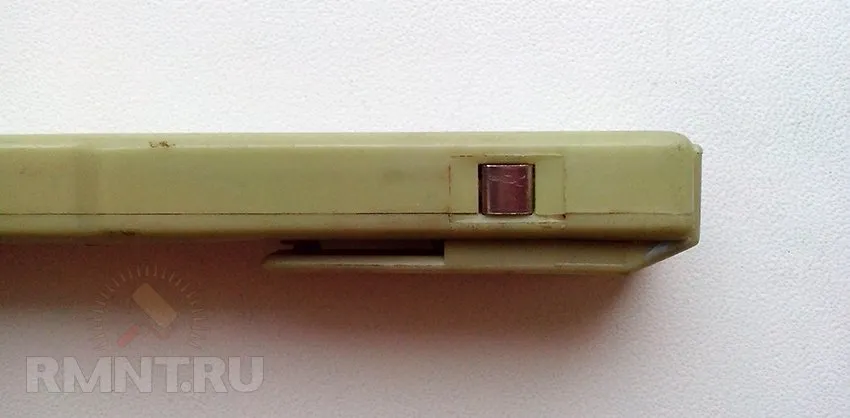

Дополнительный контакт для «прозвонки»

Питание индикатора производится от двух батареек, скрытых в ручке рядом с «пищалкой».

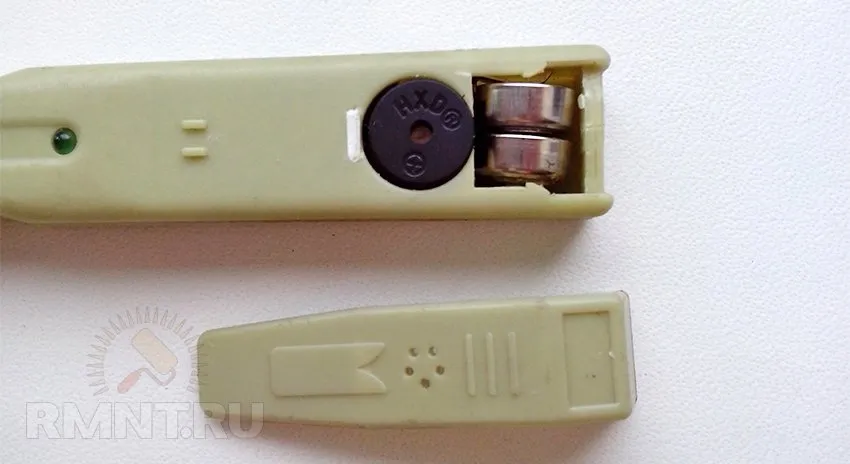

Питание индикатора

Важно хранить индикатор в состоянии «О» и с закрытым колпачком жала отвертки, так как в режиме индикации батарейки очень быстро садятся.

Полупрофессиональная техника для обнаружения электропроводки

Следующим по классу и качеству обнаружения электропроводки стоят полупрофессиональные детекторы.

Данные приборы в большинстве своем универсальны и могут определять состав находящейся перед ними стены, находить в ней полости, электропроводку под напряжением, цветные и черные металлы. Принцип работы данных приборов основан на генерации магнитного поля и улавливании его изменения при прохождении через различные среды (сталь, чугун, железо — усиливают электромагнитное поле, алюминий и медь — снижают, магнитная проницаемость у полнотелого бетона выше, чем у пустотелого и т. д.). Данные приборы, анализируя полученные результаты, могут довольно точно определить то, что находится перед ними.

Основное преимущество перед индикаторной отверткой заключается в более высокой точности обнаружения предметов, благодаря автокалибровке чувствительного элемента. При этом возможность найти в стене усиливающие арматуры и полости позволяет избежать пробоя водопроводных труб и повреждения буров при попадании на стальную поверхность.

Настоятельно рекомендуем, для выявления особенностей работы каждого прибора, перед непосредственным использованием протестировать их на стене, в которой уже известно положение электропроводки, металлических, деревянных и других включений.

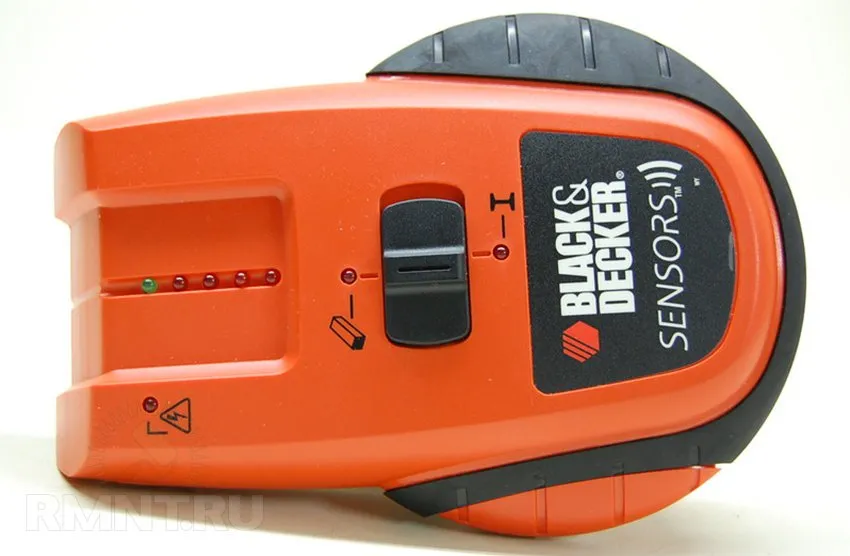

Детектор Black&Decker BDS300

Довольно простая модель, индикация в которой полностью выполнена на светодиодах. Жесткий переключатель режимов работы позволяет быстро перенастраивать прибор на поиск металла или дерева. При «уверенности» прибора в обнаружении нужного элемента выдается звуковой сигнал. Индикация наличия электропроводки вынесена на отдельный светодиод, а удобная кнопка принудительной калибровки датчика позволяет изменять чувствительность и свести погрешность обнаружения объекта к минимуму. Прибор сканирует только в одном направлении, для точного определения местоположения элемента конструкции необходимо повернуть прибор на девяносто градусов и повторить сканирование.

Детектор металла Zircon TriScanner PRO SL

Прибор имеет три базовые функции:

1. Обнаружение металлических конструкций.
2. Обнаружение деревянных каркасов.
3. Глубокое сканирование.

При уверенном обнаружении объекта включается выделяющий условное направление светодиод, сам объект при этом находится точно под выделенным на корпусе перекрестием. Определение находящейся под напряжением электропроводки производится постоянно, вне зависимости от выбранного режима сканирования.

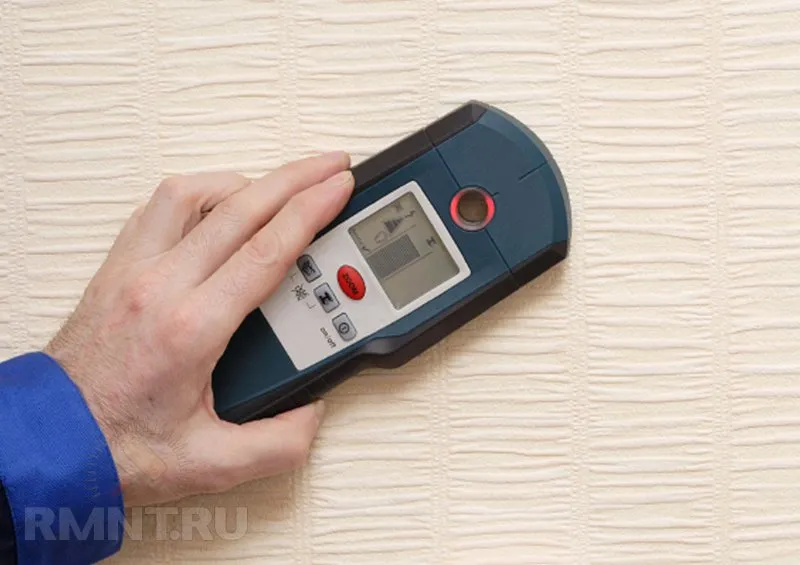

Детектор универсальный Skil 0550 AA

Продвинутая модель, имеющая встроенный жидкокристаллический индикатор. Прибор может искать дерево, различные типы металлов, при этом, обнаруживая электропроводку под напряжением, выдает звуковой предупреждающий сигнал, дублируемый красным светодиодом. Для более точного определения местоположения найденного объекта используется кнопка Focus. Местоположение можно отметить через сквозное отверстие в центе детектирующего контура.

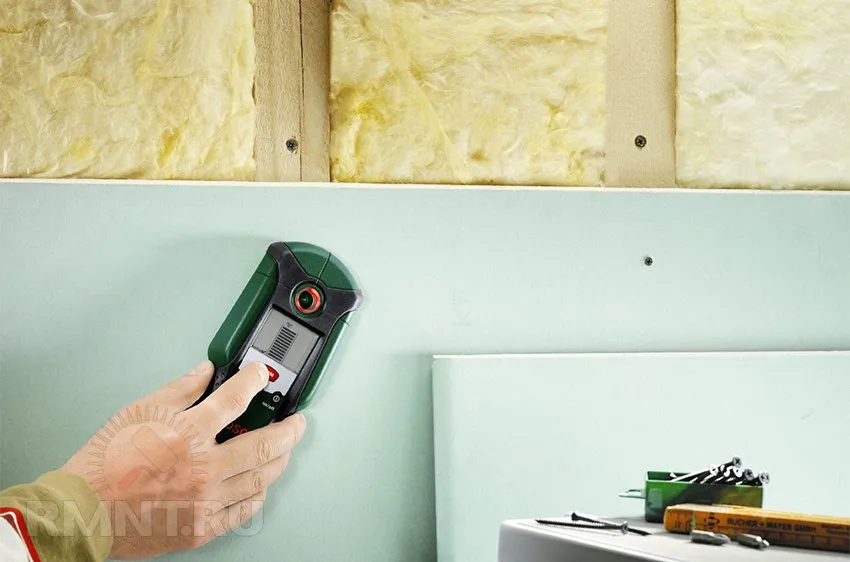

Цифровой детектор Bosch PDO Multi

Бюджетная модель, имеющая все возможности более дорогих приборов Bosch. Довольно точно определяет различные материалы внутри стен, идентифицирует наличие электропроводки под потенциалом. Место предполагаемого расположения найденных элементов или уточненных с помощью функции Zoom можно отметить через мишень датчика.

Сводная таблица возможностей рассматриваемых приборов:

Использование универсальных измерительных приборов, сканирующих внутреннюю структуру стены, позволяет свести возможность случайного поражения электротоком к минимуму, сохранить целым инструмент, легко выполнить перестройку помещения. Единственным недостатком всех рассмотренных приборов является именно их универсальность. Они легко справляются с поиском элементов в однородной конструкции, но могут выдать ошибочную информацию в месте стыка более двух разнородных объектов. К работе каждого из сканеров необходимо «приноровиться», для того чтобы правильно интерпретировать выдаваемые прибором сигналы.

Как самому обнаружить скрытую проводку в стене?

Обнаружение скрытой проводки в стене может быть сложной задачей, которую лучше всего выполнять при помощи специализированных приборов, таких как детекторы металла, электромагнитные детекторы и т.д. Однако, если вы хотите попробовать обнаружить скрытую проводку своими руками, то можете использовать следующие методы:

1. Визуальный осмотр: Некоторые виды проводки, например, кабели для телевизора или интернета, могут быть заметны подходящему человеку даже невооруженным глазом. Если вы видите отверстия для розеток или выключателей, вы можете попробовать заглянуть в них, чтобы посмотреть, есть ли там проводка.

2. Использование магнита: Если вы проходите магнитом по стене, то можете обнаружить места, где проводка находится рядом с поверхностью стены. Это связано с тем, что провода содержат металлические элементы, которые могут притягиваться к магниту.

3. Использование детектора металла: Электронные детекторы металла могут помочь в обнаружении металлических элементов, включая проводку, скрытую в стене. Однако, не все детекторы металла подходят для обнаружения проводки, поэтому стоит выбирать специализированные модели.

4. Тестирование розеток: Если вы знаете, где находятся розетки или выключатели, вы можете отключить электричество и протестировать их, используя тестер или вольтметр. Это позволит определить, в каких местах находится проводка.

Однако, если вы не уверены в своих навыках или не хотите рисковать повреждением проводки или стены, лучше обратиться к профессионалам.
