Как выбрать котел отопления: критерии

Правильный проект отопления позволяет существенно сократить затраты на установку и строительство котельной, а также уменьшить эксплуатационные расходы. При проектировании отопления дома есть выбор типа котла, места установки (в отдельном здании или в подвале), а также подбор оптимального оборудования (например, теплые полы, радиаторы отопления). Давайте рассмотрим, как выбрать котел для отопления.

Содержание:

• Первый этап: выбрать тип топлива
• Второй этап: выбрать страну-производителя и цену котла
• Третий этап: выбрать мощность котла
• Пульт управления котлом
• Как подключить газ?
• Особенности настенных котлов
• Возможности настенных котлов
• Подбор настенного котла

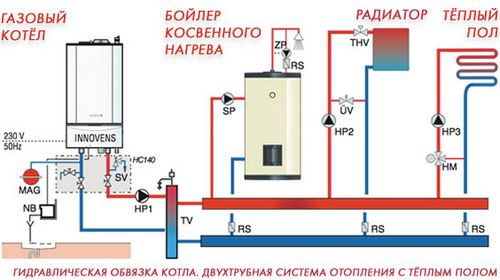

Схема гидравлической обвязки котла.

Выбор отопительного котла — наиболее важный момент при проектировании котельных. На рынке оборудования представлены многие виды котлов. Они отличаются по видам топлива (газовые, электрические, твердотопливные, дизельные), по виду теплоносителя (паровые или водогрейные), по величине давления (низкого или высокого давления), по материалу (стальные или чугунные), по месту монтажа (напольные и настенные). Понятно, что правильно сделать выбор котла для котельной и выполнить установку котельной может лишь квалифицированный специалист.

Для монтажа в загородных домах самыми экономичными, надежными и безопасными считают газовые напольные котлы (если подведен к участку газ). Газовые котлы имеют высокий коэффициент полезного действия, могут работать при низком давлении газа на сжиженном газе, бесшумны. Котельная с газовыми котлами считается наиболее хорошим вариантом для отопления коттеджа. Если нет газа, то придется выбирать между дизельным и электрическим котлом, реже осуществляют установку котлов твердотопливных.

Итак, как необходимо выбирать газовый отопительный котел для отопления?

Первый этап: выбрать тип топлива

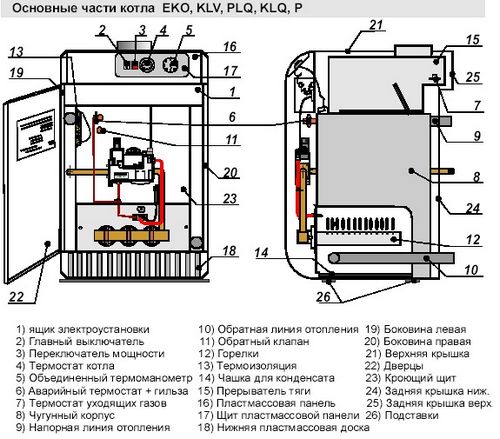

Схема напольного газового котла.

• если близко к дому проходит магистраль газа, то можно без раздумий приобретать газовый котел для отопления;
• если нет газовой магистрали и не предвидится, то выбирая газовый котел для отопления, необходимо учитывать следующее:
• если дом имеет площадью 200 м² и проживают в нем круглый год, то рекомендуем поставить не электрический, а жидкотопливный, чтобы не быть зависимым от возможной пропажи электричества;
• если дом площадью до 100 м², но вы будете жить там лишь летом, то можно установить электрический (но советуем подстраховаться добавочным генератором или аккумулятором);
• если дом меньшего размера, подходит электрический или твердотопливный.

Вернуться к оглавлению

Второй этап: выбрать страну-производителя и цену котла

Самые дорогие — немецкие и финские. Более дешевые — итальянские и словацкие: они тоже неплохого качества.

Цена котла не влияет на его эксплуатационные затраты: если приобрели немецкий, не придется в него вкладывать добавочные средства.

Вернуться к оглавлению

Третий этап: выбрать мощность котла

1. Рекомендуем рассчитать еще на стадии строительства дома мощность котла. По мнению специалистов, отопление необходимо сразу заложить в проект, и проектировщики смогут рассчитать необходимую мощность котла конкретно для вашего дома.
2. Если уже построен дом, то мощность рассчитывают примерно таким образом: на 10 м² площади при 2,5 м высоте потолка необходимо 1 кВт мощности котла. На дом площадью 300 м² необходим мощностью не меньше 30 кВт. На нагрев воды из водопровода уходит около 25% его мощности.

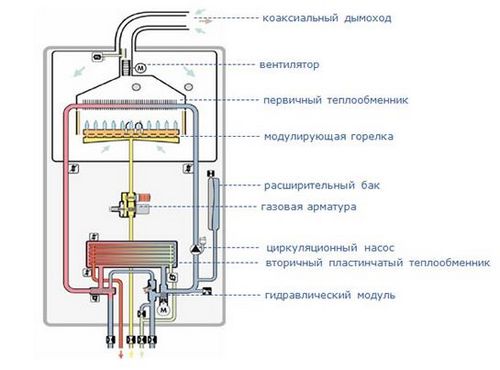

Схема настенного газового нагревателя.

Данный расчет весьма приблизительный, он не всегда на практике себя оправдывает. Поэтому намного лучше, чтобы оборудование выбрали специалисты, которые будут его устанавливать.

Итак, выбрать котел несложно. Теперь необходимо его правильно смонтировать. Установку начинают с устройства котельной.

Лучше заложить в план будущего дома отопление еще на стадии строительства. То есть необходим проект отопительной системы, который составлен проектной организацией, имеющей лицензию на данный вид деятельности.

Хороший проект без выезда на место сделать почти невозможно: необходимо знать толщину перекрытий, стен, количество дверей и окон — все, что есть в поэтажном плане загородного дома. При этом при составлении проекта отопительной системы учитывают теплопотери здания за единицу времени. Вот почему важно знать даже количество постоянных жителей дома. Для каждой комнаты делают свой тепловой расчет. Исходя из этого и кубатуры или площади помещения и выбирают мощность котла отопления.

Монтажники, имея четкий проект, не будут проявлять самодеятельность. В общем, лучше сначала потратиться на проект, чем на исправление ошибок потом.

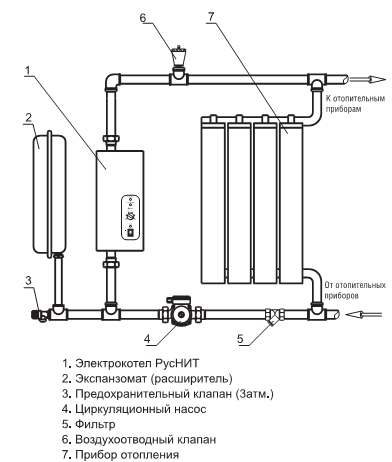

Схема подключения электрокотла.

Порядок сбора элементов отопительной системы не принципиален. Однако, как правило, монтажники оборудуют сперва котельную: устанавливают распределительный шкаф (если труб много, то их соединяют с котлом и между собой благодаря раструбам и переходникам в распределительном шкафу), расширительный бачок. Затем устанавливают радиаторы в комнатах. Затем устанавливают трубы (или в стене, или в коробе, или по желанию заказчика оставляют их открытыми). Когда все присоединено, систему заполняют жидкостью и производят пробный запуск.

Мнение специалистов единодушно: если грамотно установить современный котел и эксплуатировать его строго по инструкции, то можно не переживать, что он взорвется или сгорит. Необходимо только производить профилактические работы не реже 1 раза в полгода.

Чтобы не беспокоиться о возможных неполадках и профилактике, удобнее заключить с фирмой договор на сервисное обслуживание.

Вернуться к оглавлению

Пульт управления котлом

Модернизированные котлы автоматизированы: на передней панели котла есть пульт управления. При помощи кнопок можно задать котлу режим работы: экономный, минимальный, усиленный.

К примеру, зимой хозяева уезжают надолго из дома, но чтобы отопительная система не промерзла, котлу задают минимальный (или поддерживающий) режим. И выдается в доме температура 5°С.

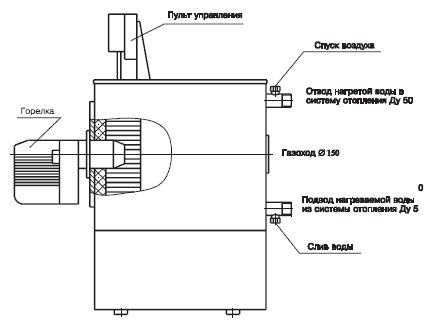

Схема котла с пультом управления.

Усиленный режим применяется тогда, когда дом необходимо срочно нагреть, например, до температуры 20°С. Нажимаем необходимую кнопку, ставим терморегуляторы на батареях на 20°С. Автоматика запускает котел на полную мощность. Когда же температура в комнатах дойдет заданного значения, включается автоматически экономный режим, он же поддерживает необходимую температуру. Зависимо от режима работы автоматика подает то меньше, то больше топлива.

В автоматическом блоке есть датчики, которые реагируют на сбои в работе котла. В критической ситуации они отключат систему (к примеру, если корпус котла перегрелся, закончилось топливо или появилась другая неисправность). Но у автоматики есть и недостаток: при отключении электричества, отключается и автоматика, за ней — вся система отопления. Зато некоторые отечественные котлы работают без электричества, например АОГВ (агрегат отопительный водяной газовый), КЧМ (котел модернизированный чугунный, работает на газу). Но отечественные котлы не такие мощные, как зарубежные аналоги. Вот почему отечественный котел советуют устанавливать лишь в доме площадью до 40 м² (к примеру, в доме размером 5*8 м²).

Но есть проблема: автоматика котлов всех видов работает на электричестве (220 В). Допустим, электричество часто пропадает, вместе с ним отключится и система отопления.

Решений может быть 2:

1. Необходимо установить аккумуляторы переменного тока, они могут недолгое время (от часа до суток) выдавать необходимый ток.

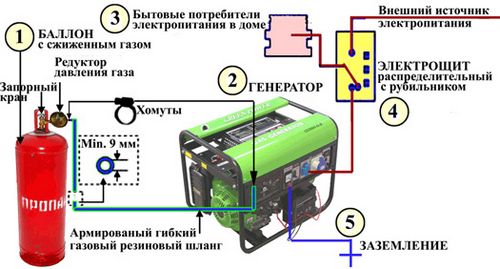

2. Возможно поставить аварийный генератор, он включается автоматически при отключении в сети электричества и дает до подачи электричества ток.

Вернуться к оглавлению

Как подключить газ?

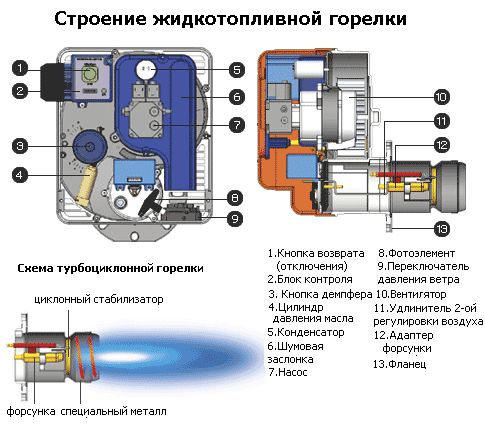

Схема жидкотопливной горелки.

Чтобы подключиться к газовой сети, необходимо разрешение Газгортехнадзора. В котельную, куда подводится газ, по стандарту обязательно нужно сделать отдельный вход со стороны улицы. 1 раз в год (или в полгода) необходимо проверять газовый котел, трубы, горелку в плане утечки газа.

Чтобы подключили газ к горелке котла, необходимо иметь на руках:

• сертификат качества на газовую горелку и газовый котел;
• разрешения Госгортехнадзора отдельно на горелку и на котел;
• паспорт котла;
• акт разграничения (в нем регламентируют ответственность сторон: Госгортехнадзора и хозяина газового котельного оборудования);
• договор с фирмой на сервисное обслуживание.

К котлу должна на русском языке прилагаться инструкция. Монтажная фирма должна иметь разрешение на работу с газом и лицензию на деятельность от Госгортехнадзора. Ответственность за газовые работы в доме и на земле берут на себя сам хозяин и монтажная фирма.

При работе с газом необходимо соблюдать следующие меры безопасности:

1. Газовое оборудование должно обязательно дополняться газоуловителем — датчиком, который совмещен с газовым клапаном. При обнаружении утечки газа он автоматически перекрывает подачу в горелку газа.
2. Зауживание дымохода недопустимо , то есть диаметр дымохода должен быть не меньше диаметра газоотводной трубы, которая входит в комплект самого котла.

В случае, когда по каким-то причинам дымоход оказался уже, следует применять горелку с поддувом. Поддув дает возможность протолкнуть в узкий дымоход дым. Но в таком случае необходимо посоветоваться с газовщиком-специалистом.

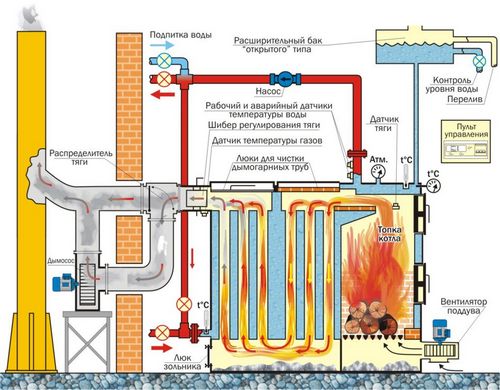

Схема работы твердотопливного котла.

В сезон усиленного потребления газа (зима, поздняя осень) давление газа уменьшается, и горелка в отечественных котлах не может работать на полную мощность. Учитывая данное обстоятельство, лучше купить более мощный котел, импортный, он способен развивать даже при слабом горении горелки достаточную мощность.

Подписывается при монтаже договор-разграничение между Газтрестом (организация, подключающая дом к газовой общей магистрали), заказчиком и фирмой-монтажником. Газтрест по договору несет ответственность за участок до котельной от газопровода, монтажная фирма ответствена за все, что ею самой смонтировано в котельной, а заказчик ответственен за несоблюдение требований техники безопасности.

Котлы бывают настенные и напольные. Напольные котлы устанавливают на пол и подключают к емкостному высокопроизводительному водонагревателю для приготовления санитарно-технической горячей воды. Настенные котлы подходят идеально для отопления жилого дома или квартиры и приготовления санитарно-технической горячей воды. Настенный котел отвечает всем нынешним требованиям по рациональности занимаемого места. Настенный котел в сравнении с напольным котлом не занимает большую площадь и имеет меньшие габариты, так как монтируется на стену. Он устанавливается легко в ванной комнате, в кухне или на чердаке.

Уделим настенному котлу основное внимание и рассмотрим его более детально.

Котел — это генератор тепла, энергия от сгорания топлива в нем при помощи теплообменника передается в теплоноситель, которым зачастую является вода.

Вернуться к оглавлению

Особенности настенных котлов

Схема подключения твердотопливного котла.

Они бывают одно- и двухконтурные. Одноконтурные котлы снабжают только отопление помещения.

Двухконтурные котлы отапливают одновременно помещение и обеспечивают снабжение горячей водой. Достоинство двухконтурных котлов перед одноконтурными является очевидным, так как, покупая один котел, решается сразу 2 проблемы. Но бывают отдельные случаи. К примеру, в частном доме может быть центральное водоснабжение и не иметься отопления. Тогда приходят на помощь одноконтурные котлы.

Принцип нагревания воды в настенных котлах — проточный. Теплоноситель — вода не лишь греется в какой-либо емкости, а в «проточном» режиме нагревается .

Настенные котлы подразделяют на модели с закрытой и открытой камерой сгорания.

В котлах с естественной тягой (с открытой камерой сгорания) воздух для горения непосредственно забирается из помещения, в котором располагается котел, а отработанные газы выбрасывают в дымоход. Когда отсутствует дымоход или котел монтируют в квартире, где дымоход не предусмотрен, пригодятся котлы с закрытой камерой сгорания. В данном случае котел комплектуют специальной системой удаления дыма. Дело в том, что в его конструкции такого есть дымосос, который удаляет принудительно продукты сгорания из топки, и ему, соответственно, не нужен дымоход, имеющий естественную тягу.

Преимущество этих котлов в том, что в помещении они не сжигают кислород и для них не нужно дополнительного притока воздуха для поддержания горения. Данная схема котельной: газовый настенный котел с коаксиальным дымоходом с закрытой камерой сгорания чаще всего используется при организации отопления по квартирам. Удобство заключено в том, что хозяин способен сам регулировать интенсивность работы водоснабжения и отопления.

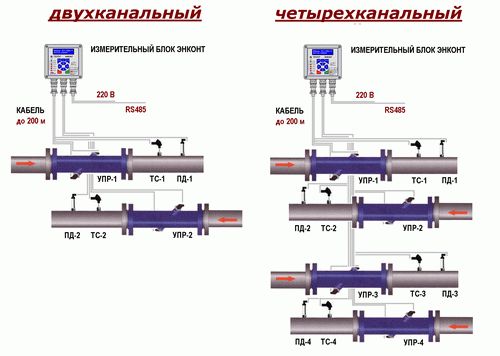

Схемы монтажа теплосчетчиков.

И нет нужды платить за соседей, если в доме организуется общая котельная и плату взимают поквартирно, без тепловых счетчиков. В результате выходит экономия на установке недорогого и короткого коаксиального дымохода заместо более дорогостоящего традиционного.

Часто бывает так, что хозяин не желает выводить на крышу коттеджа дымоход из эстетических соображений или опасается, что скат крыши покроется сосульками и дымоход запросто сломается. В этих случаях выручает тоже коаксиальный вертикальный дымоход.

Вернуться к оглавлению

Возможности настенных котлов

Настенные газовые котлы предназначаются для отопления квартир или частных домов и для приготовления горячей воды. Они обладают компактными размерами, удачно при этом сочетают в себе множество полезных свойств. Производители рассчитывают на то, что котел постоянно будет в поле зрения, поэтому настенные котлы выполняют в изысканном дизайне.

Работой котла управляет автоматика, которая, зависимо от степени автоматизации, будет сама поддерживать установленный температурный режим дома. Например, самостоятельно можно управлять работой котла, устанавливая температуру на заданное время (таймер) и в необходимом помещении (например, ночью температуру 20°С, а днем 22°С). В отопительную систему может входить теплый пол, температурой которого можно также управлять с помощью котла. Газовый котел выключается автоматически при отсутствии газа и включается автоматически при включении газа, то есть снабжен блоком автоматического зажигания. Автоматика котла регулирует наличие тяги в дымоходе, пламени, нагрев теплоносителя.

Вернуться к оглавлению

Подбор настенного котла

Схема подключения к газовой магистрали.

Необходимо для начала определиться, какой необходим: одно- или двухконтурный.

Далее необходимо определить необходимую мощность котла.

Теплопотери 1 м² площади дома в среднем можно принять за 100 Вт. Но это в том случае, если ваше жилье не соседствует с помещениями, которые не отапливаются. Потолки в нем при этом должны быть 3 м, а окон не очень много. Если желаете отопить угловую комнату или комнату с несколькими окнами, то на отопление 1 м² потребуется около 150 кВт.

Более детальный расчет возможно получить у менеджеров-консультантов фирмы, которые выберут оборудование, исходя из параметров дома или квартиры.

Следующий вопрос, который предстоит решить — производительность котла в отношении горячего водоснабжения. И тут ориентировочная математика также очень проста. Из одного крана в час выливается примерно 400 л. Обычно в технических характеристиках котла приводят минутную производительность, то есть в л/мин. Итак, если достаточно 1 точки снабжения горячей водой, то необходим с производительностью 400 л/час : 60 = 6,6 л/мин.

Если же при оценке потребностей установлено, что необходимо как минимум 2 точки снабжения горячей водой, то котел должен обладать производительностью не меньше 13,2 л/мин. Но на этом расчет расхода не закончился.

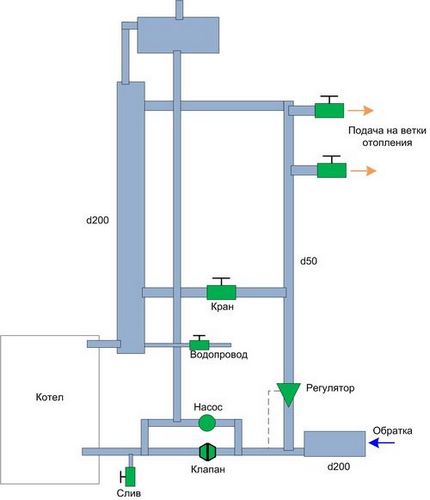

Схемы обвязки котлов.

Все дело в температуре воды. Ведь, как правило, не горячей водой, а теплой моют руки, посуду, принимают душ. Комфортная температура воды около 40°C. Возвращаясь к свойствам котлов, в которых помимо диапазона температур ГВС (30-50°C ± 3°C), приводится такой параметр, как расход при температуре 25; 30; 35 — это разница между температурой холодной воды, которая входит в агрегат, и горячей, которая нагрета котлом. Допустим, что температура холодной воды 10°C. Чтобы на выходе получить желаемые 40°C, нам нужно на 30°C нагреть воду. Соответственно, более интересен постоянный расход воды при температуре 30°C, который, к примеру, равен 13,2 л/мин. Он гарантированно обеспечит 2 точки снабжения водой в любом режиме пользования.

Немаловажным критерием для отбора является закрытая или отрытая камера сгорания. Если собираетесь поместить в отдельном доме оборудование , то будет предпочтительнее котел с открытой камерой сгорания. Если же настенный котел предполагают разместить в доме или в квартире, где отсутствует дымоход, следует выбрать закрытую камеру сгорания.

Современные газовые настенные котлы имеют целый комплекс достоинств. Они, во-первых, сохраняют работоспособность (не отключаются и не блокируются) при довольно широком диапазоне давления газа. Эта характеристика просто жизненно необходима при применении котлов в России, так как здесь существует проблема регулярного перепада давления газа в магистрали. Отличные настенные котлы разжигаются устойчиво и работают даже при давлении газа в 2 мБар. Мощность при таком давлении уменьшается почти в 6 раз, но устойчиво работает. При этом они сохраняют не менее 90% мощности при нормальном давлении газа в 13 мБар.

Во-вторых, почти у всех котлов есть система управления мощностью горелки, которая позволяет плавно менять мощность горелки в диапазоне 37-100%, зависимо от потребности, и тем самым уменьшать вероятность появления накипи в теплообменнике, увеличивая комфортность использования.

В-третьих, они снабжены всеми нужными степенями защиты, которые обеспечивают высокий уровень безопасности данных котлов. Настенные котлы Electrolux, AEG, Hermann имеют 2 степени защиты от появления накипи. Это система контроля в первичном контуре температуры, которая дает возможность почти мгновенно отреагировать на критическое увеличение температуры теплообменника, что снижает существенно вероятность образования накипи. Также в нем есть магнитная система уменьшения накипеобразования, основанная на том факте, что под воздействием магнитного поля соли разделяются и выстраиваются так, что при нагреве они не осаждаются. Если этого не получается и накипь на теплообменнике оседает, он прогорает, и оборудование приходит в негодность.

Теперь вы знаете, как выбрать отопительный котел.
