Калитки из Профильной Трубы — Планы, Изображения и Видеоинструкции

В большинстве ситуаций владельцы частных домов с просторным участком стремятся обеспечить безопасность всей своей собственности. Кроме того, для удобства жильцов и окружающих их людей важно тщательно подобрать систему ограждения, отделяющую дом от улицы.

Помимо своих прочных и надежных характеристик и функций, калитка, сделанная из профильных труб, может быть достаточно красива, своим внешним видом радовать глаз всех окружающих.

Свойства профильных труб:

• Их себестоимость приемлема и доступна всем;
•  В их применении показали себя как надежный и прочный материал;
•  По весу они относительно легкие;
•  Они устойчивы к коррозийным образованиям;
•  Они устойчивы к внешним воздействиям, в том числе механическим.

Для того чтобы сделать калитку из этого материала самостоятельно, необязательно обращаться за помощью к профессионалам. Особых навыков иметь не нужно, чтобы соорудить калитку из профильных труб, хватит лишь знаний о чертежных работах, опыт работы в сварочных процессах, умение пользоваться дрелью и электропилой по металлу.

Как и в любой работе, на начальном этапе необходимо создать подробный чертеж будущего изделия. Кроме того, выбрать очень качественные и надежные материалы для будущей калитки.

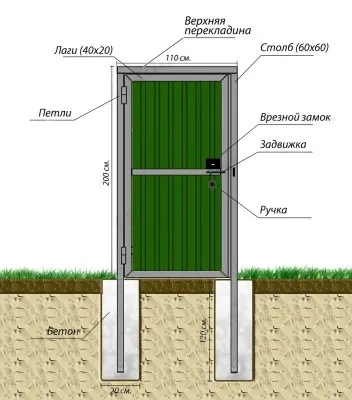

Схема калитки из профильной трубы и профнастила

1. Преимущества установки калитки из профильной трубы
2. Выбор материалов и монтажного оборудования
3. Алгоритм работ
4. Распашной вариант входной конструкции
5. Калитка с раздвижным механизмом

Преимущества установки калитки из профильной трубы

1.  Калитка из профильных труб проста в изготовлении и монтаже;
2.  Несложный процесс работ на земле, а именно создание ям для столбов, которые будут ей опорой;
3.  Долгосрочность в эксплуатации;
4.  Демократичная ценовая политика;
5.  Декоративная функция калитки из профильной трубы;
6.  Отсутствие рисков образования коррозийных повреждений при условии отсутствия даже малейших повреждений.

К недостаткам монтажа калитки из профильной трубы относятся:

1.  Из-за вероятных внешних повреждений, возможно нарушение формы конструкции;
2.  Не проявляет устойчивость к звукам и шуму;
3.  Даже при малейших повреждениях, риск возникновения коррозийных образований увеличивается.

Выбор материалов и монтажного оборудования

Необходимо приобрести такие материалы, как:

•  Саморезы для металлических изделий;
•  Защелка, предохранитель и набор петель;
•  Профильные трубы разных размеров: для опоры, обрешетки и соединительного устройства;
•  По желанию кованые элементы для декоративного вида;
•  Грунт для металлических изделий;
•  Средства покраски металла;
•  Обшивочный материал для внешней стороны.

Кроме этого, для помощи необходимо иметь ряд инструментов:

•  Молоток, дрель, ориентир уровня;
•  Сварочный аппарат с системой автомат, электродное вещество;
•  Пила для металлических изделий, строительная рулетка и диск для зачистки.

Алгоритм работ

Чтобы создать калитку из профильной трубы нужно действовать поэтапно и проявить большое внимание.

Итак, рассмотрим пошагово структуру выполняемых работ:

1.  Создание чертежа желаемой калитки;
2.  Покупка соответствующих строительных материалов;
3.  Разметка материалов и их распил;
4.  Монтаж столбов, которые будут опорами;
5.  Необходимость приварить профильные трубы на ранее сделанную обрешетку;
6.  Придание обрешетке прочности, монтаж петель и установка всей конструкции на опоры;
7. Покрытие конструкции грунтом для металлических изделий;
8.  Покраска конструкции;
9.  Обшивка конструкции;
10. Процесс декорирования.

Распашной вариант входной конструкции

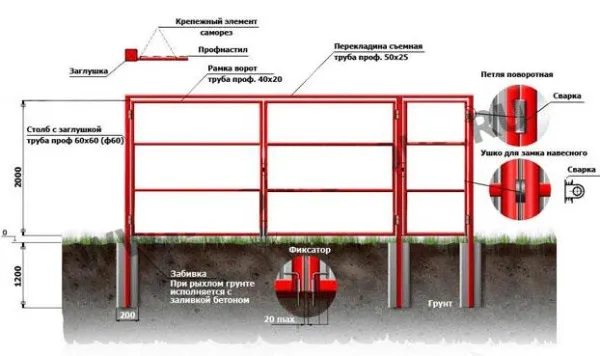

Этот вариант является самым простым в самостоятельном создании калитки из профильной трубы, не требующий помощи от окружающих. Итак, сделать такой вариант калитки вместе с воротами можно, следуя следующему:

1.  Как в любом процессе работы необходимо создать чертеж будущей калитки из профильной трубы.
2.  Кроме того, что чертежные заметки помогают в процессе создания калитки из профильных труб, они пригодятся в момент создания забора.
3.  Помимо всех достоинств чертежного дела, такие заметки помогут в правильном и эффективном планировании рабочего времени, а также в минимизации материальных средств.
4.  В случае если в использовании будут профильные трубы бывшего употребления, необходимо их зачистить с помощью диска для зачистки или пилы по металлу.
5.  В случае если профильный материал новый, его необходимо привести в обезжиренное состояние с помощью растворителей.
6.  Провести разметку материалов, например, если калитка планируется быть прямоугольной формы, сделать соответствующие отметки и по ним провести распил.
7.  Далее, необходимо пробурить земельные отверстия. В данном случае можно взять в аренду специально созданное для этих целей оборудование. Глубина отверстий должна соответствовать всем стандартам, это около метра.
8.  Создать в отверстиях подушки для опор, насыпав туда щебенку. Затем следует создание раствора из цементной смеси, щебня и песочного компонента. Соотношение должно быть стандартным. После залития опор созданным раствором, нужно дать отдохнуть всей конструкции три дня.
9.  Далее, наступает процесс приваривания профильных труб к обрешетке. Это нужно сделать строго по правилам, чтобы все угловые элементы и диагональные прямые были в абсолютном равенстве. Затем выполнить приваривание петель к опорам, а потом приварить петли к обрешетке.
10.  Удалить загрязнения с последующей зачисткой калитки из профильной трубы.
11.  Покрыть слоем специального грунта и оставить конструкцию сохнуть.
12.  Облагородить калитку из профильной трубы краской.
13. Произвести монтаж обшивочных листов с помощью саморезов. Если в последующем планируется декорация коваными элементами, саморезы лучше закручивать с внутренней стороны калитки. При желании можно обшить древесиной, предварительно покрыв ее слоем лака.

Калитка с раздвижным механизмом

По глубочайшему заблуждению многие люди считают, что такой вид могут позволить себе только обеспеченные хозяева частного дома. Помимо того, что можно заказать такой вид к изготовлению, его можно сделать самостоятельно.

Роликовые направляющие можно как купить, так и создать своими руками. Но качество не у всех соответствует должному. Этот тип механизма считается самым удобным в эксплуатации.

Важным и главным моментом в создании забора являются точные характеристики расчетов. Из чего же делается калитка с раздвижным механизмом? Она изготавливается из рамы, роликовых направляющих и обшивочных листов.

Выполняя работу по изготовлению такого типа нужно ориентироваться следующему:

•  Сделать расчеты веса и размерных характеристик изделия;
•  Расчертив на бумаге схему, приобрести нужные материалы;
•  Нанести разметку и распилить;
•  Выполнить процесс сварки элементов;
•  Произвести монтаж фурнитурных частей и обрешетки;
•  Выполнить процесс грунтовки и окраски калитки из профильной трубы;
•  Облагородить конструкцию обшивочным материалом;
•  По желанию задекорировать коваными украшениями и установить управление пультом.

Еще на этапе создания чертежных заметок необходимо предусмотреть наличие бокового отступа, равного половине изделия. Для соблюдения баланса при работе раздвижного механизма нужно правильно просчитать вес конструкции. Нужно помнить, что первоначально нужно залить опоры строго по вертикали, а уж потом заниматься созданием фундамента. Согласно стандартам, глубина опор и фундаментной части должна быть равной метру. А длина фундаментной части не должна быть меньше половины ширины калитки из профильной трубы.

Принципом заготовки рамы является приваривание уголков по шахматному принципу, промежуток между которыми должен быть не меньше 30 сантиметров. Ролик монтируется в нижней части рамы, а уж после этого фиксируется обшивочный лист. Заключительным этапом является установка роликовых направляющих в фундаментной части. В конце работы с помощью строительного уровня производится проверка вертикали изделия.

Как называются чертежи на которых изображают мосты и дороги?

Чертежи мостов и дорог могут иметь различные названия в зависимости от их назначения и характеристик. Некоторые из них:

1. Проектная документация — это набор чертежей, спецификаций и технических условий, необходимых для проектирования мостов и дорог.

2. Типовые проекты — это стандартные чертежи, описывающие типовые конструкции мостов и дорог, которые можно использовать для строительства в различных условиях.

3. Конструктивные чертежи — это подробные чертежи, описывающие конструкцию мостов и дорог.

4. Генеральный план — это чертеж, на котором изображаются расположение и планировка дорог и мостов на определенной территории.

5. Профиль дороги — это чертеж, на котором изображается продольный разрез дороги, показывающий ее высотный профиль, включая перепады высот и изгибы.

6. Чертежи узлов — это чертежи, на которых изображаются детали соединений и соединительные элементы мостов и дорог.

7. Чертежи деталей — это чертежи, на которых изображаются отдельные детали мостов и дорог.
