    Разработан калькулятор «ВесДомаОнлайн» версии 1.0, предназначенный для определения вертикальных нагрузок на фундамент. С его помощью можно рассчитать общий вес здания, включая учет снеговой и эксплуатационной нагрузки на перекрытия. Расчет проводится на основе стандарта СП 20.13330.2011 «Нагрузки и воздействия» (актуальная версия). В рамках нового текста основное внимание уделяется фразе «расчет нагрузки на фундамент».

    Калькулятор Столбы-Онлайн v.1.0

    php

    В качестве описания алгоритма работы калькулятора создал пример расчета нагрузок от дома из газобетона 10х12м. Также размещу таблицу удельных нагрузок строительных материалов для самостоятельного расчета на бумаге.

    В калькуляторе реализована возможность подсчета погонного веса дома с учетом нагрузок при равномерно распределенной нагрузке на фундамент, а также по несущим стенам.

    Была идея создать наиболее точный расчет сбора нагрузок, собрав наиболее тяжелые элементы дома. Например учесть стяжку пола (удельный вес 100 кг/м2 при слое в 50мм), учесть окна и двери. Но столкнулся с проблемой: калькулятор становится громоздким и сложным для понимания. Да и точность такая не нужна для расчета нагрузок на грунт основания. Поэтому в целом расчет осуществлен с запасом. Для учета отделочных материалов, крепежей и др. неучтенных элементов есть возможность выбора коэф. запаса внизу калькулятора.

    Будут вопросы, пожелания по работе калькулятора, пишите. С удовольствием отвечу.
    Строительные калькуляторы

    Последнее редактирование модератором:

  2. Регистрация: Сообщения:
    83
    Благодарности:
    217

    MaximGvozdev

    Живу здесь

    Регистрация: Сообщения:

    Благодарности:
    217

    Для более точного расчета добавил еще дополнительные нагрузки: стяжка пола и выравнивание стен.

    Если у вас в доме 3 перекрытия и стяжка предусмотрена только для 2-х, то при условии толщины стяжки в 50мм выбираем 100мм.

    По выравниванию стен, думаю, вопросов не должно возникнуть. Алгоритм расчета: площадь внутренних стен *2 (выравнивание с 2-х сторон) + площадь наружных стен (здесь получится небольшой запас на толщину стен, так как выравнивание происходит внутри дома, а не снаружи).

    На что хочу обратить внимание. В калькуляторе не учтенные элементы рассчитываются в большую сторону. Поясню. В калькуляторе нет понятия жилая площадь. Эксплуатационная нагрузка на перекрытия, стяжка пола и масса перекрытий рассчитываются по площади, равной площади дома в плане. То есть если дом размером 10х12м, то нагрузки будут рассчитываться для 120м2.

    В калькуляторе нет учета окон и дверей, хотя те имеют меньшую массу, чем стены (тем более кирпичные либо монолитные).

    Поэтому при выборе коэффициента запаса прочности обратите внимание на то, что некий запас уже есть в наличии.

  3. Регистрация: Сообщения:
    83
    Благодарности:
    217

    MaximGvozdev

    Живу здесь

    Регистрация: Сообщения:

    Благодарности:
    217

    Добавил для 1-го этажа полы по грунту.
    Есть небольшая особенность. Если кто будет считать вес дома с учетом стяжки, то общую толщину стяжки на все перекрытия нужно выбрать без учета стяжки полов по грунту.

  4. Регистрация: Сообщения:
    1.924
    Благодарности:

    uistoka

    Живу здесь

    Регистрация: Сообщения:

    Благодарности: Адрес:
    Kirov, Kirovskaya Oblast’, Russia

    Если у меня крыша вальмовая, то нагрузка примерно такая же будет как при двускатке?

  5. Регистрация: Сообщения:
    1.789
    Благодарности:

    Крестик

    Живу здесь

    Регистрация: Сообщения:

    Благодарности: Адрес:
    Москва

    С плоской крышей как поступить?

  6. Регистрация: Сообщения:
    1.946
    Благодарности:
    965

    Olebmw

    Живу здесь

    Регистрация: Сообщения:

    Благодарности:
    965
    Адрес:
    МО Мытищи

    мне кажется нет, она же опирается только на периметр, а двухскатка на три (реже на две стены)
    хотя вальмовая и на среднюю стену может опираться, в зависимости от стропил

  7. Регистрация: Сообщения:
    1.946
    Благодарности:
    965

    Olebmw

    Живу здесь

    Регистрация: Сообщения:

    Благодарности:
    965
    Адрес:
    МО Мытищи

    можно задать маленький угол, калькуляторы обычно угол наклона используют для расчета площади и по ней снеговую нагрузку. Ну и опоры по стенам смотреть

  8. Регистрация: Сообщения:
    1.789
    Благодарности:

    Крестик

    Живу здесь

    Регистрация: Сообщения:

    Благодарности: Адрес:
    Москва

    Угол задал 5град. А чердак все равно есть. Итого лишних 40т набегает.

  9. Регистрация: Сообщения:
    83
    Благодарности:
    217

    MaximGvozdev

    Живу здесь

    Регистрация: Сообщения:

    Благодарности:
    217

    Будут конечно небольшие отличия, но не значительные. У двухскатной есть фасады, у вальмовой их нет. Площадь кровли и снеговая нагрузка при одинаковом угле наклона думаю будет практически одинаковая. Просто из итогового результата нужно будет вычесть вес фасадов (с учетом коэф запаса, если он был использован).

    Последнее редактирование:

  10. Регистрация: Сообщения:
    1.789
    Благодарности:

    Крестик

    Живу здесь

    Регистрация: Сообщения:

    Благодарности: Адрес:
    Москва
  11. Регистрация: Сообщения:
    1.924
    Благодарности:

    uistoka

    Живу здесь

    Регистрация: Сообщения:

    Благодарности: Адрес:
    Kirov, Kirovskaya Oblast’, Russia

    @Крестик, программа в начале своего рождения, скелет есть, думаю скоро обрастет мясом, и уже будет законченный продукт, если у автора есть такие мысли) Ну, пока есть что есть.

    А то мы УШПисты набежали и хотим сразу все получить)

  12. Регистрация: Сообщения:
    1.789
    Благодарности:

    Крестик

    Живу здесь

    Регистрация: Сообщения:

    Благодарности: Адрес:
    Москва
  13. Регистрация: Сообщения:
    86
    Благодарности:
    40

    Альбертруччо

    Живу здесь

    Регистрация: Сообщения:

    Благодарности:
    40
    Адрес:
    Набережные Челны

    Можно ли добавить тип фундамента, как в калькуляторе мзлф 2.2. схема 5

  14. Регистрация: Сообщения:
    83
    Благодарности:
    217

    MaximGvozdev

    Живу здесь

    Регистрация: Сообщения:

    Благодарности:
    217

    Для плоской крыши нет расчета в калькуляторе. Скорее всего добавлю в скором времени расчет для плоской и вальмовой крыши и др. варианты.
    Для плоской могу даже сделать простой способ: указываем угол наклона крыши 0 градусов и расчет уже с плоской крышей без учета чердачного помещения (оставлю только выбор перекрытия). Но подумаю еще как лучше сделать. Спасибо за данные замечания!

  15. Регистрация: Сообщения:
    1.789
    Благодарности:

    Крестик

    Живу здесь

    Регистрация: Сообщения:

    Благодарности: Адрес:
    Москва

    Я думаю это самый верный и простой вариант с углом от 0-5 градусов. Это вам большое спасибо!

Страница 1 из 5 1 2 3 4 5 Вперёд >

  • Форум
  • Журнал
  • Истории
  • Биржа
  • Академия
Калькулятор ленточного фундамента
  • Новые сообщения
  • Лучшие темы

Как правильно рассчитать нагрузку на фундамент?

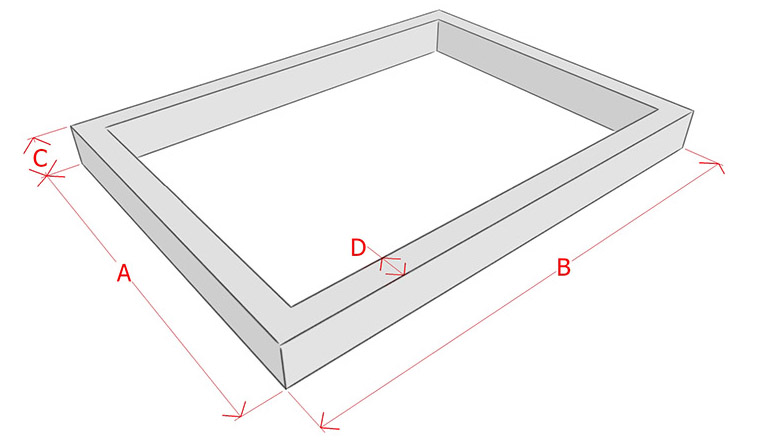

Расчет ленточного фундамента пример


Рассчитать нагрузку на фундамент необходимо для определения необходимых размеров и прочности фундаментных конструкций. В общем случае, для расчета нагрузки на фундамент необходимо знать вес здания, его размеры, тип грунта и другие факторы. Для более точных расчетов требуется проведение геологического исследования грунта.

Калькулятор Вес-Дома-Онлайн v.1.0

Основные этапы расчета нагрузки на фундамент:

  1. Определение веса здания. Вес здания зависит от его площади, высоты и материалов, из которых оно построено.

  2. Определение типа грунта, на котором будет находиться фундамент. Это позволяет определить необходимую глубину и тип фундамента.

  3. Расчет равномерно распределенной нагрузки на фундамент. Это включает в себя учет веса стен, перекрытий, кровли и других конструкций.

  4. Расчет концентрированной нагрузки. Это включает в себя учет веса опор, колонн, перегородок, мебели и т.д.

  5. Расчет горизонтальной нагрузки. Это включает в себя учет ветровой нагрузки, нагрузки от снега и т.д.

  6. Учет дополнительных факторов, таких как геометрия здания, крепление к фундаменту и т.д.

Для более точного расчета нагрузки на фундамент необходимо обратиться к специалисту – инженеру-строителю или геологу.
