Камин своими руками из кирпича инструкция и описание

Глядеть на пылающий костер можно бесконечно. Это успокаивает, успокаивает и успокаивает нервы. Однако, строительство камина не является дешевым удовольствием. Чтобы сэкономить, можно собрать камин своими руками из кирпича, это даже для новичков в строительстве доступно. Прежде чем начинать строительные работы, необходимо разобраться, какие виды каминов существуют, поскольку каждый дом требует свой особый камин.

Содержание:

• Какие бывают камины
• Строительные работы: начало
• Как составляют порядовку
  • Схема-порядовка
• Что понадобится для камина
• Порядок работы
  • Фундамент
  • Укладка кирпича
  • Полезные мелочи
• Внешняя отделка

Необходимо рассчитать силы, решить, с каким вариантом удастся справиться самостоятельно.

Какие бывают камины

По способу установки различают пристенные, встроенные и угловые камины. Бывают еще островные – они располагаются посередине комнаты, и подвесные. Эти 2 типа своими руками сложить не удастся.

Пристенные камины – это стоящие у стены, но отдельно от нее обогревательные приборы, которые возводят возле пожароустойчивой стены. Пристенный ставят в готовом построенном доме, дымоход прилегает к стене. Пристенные модели отличаются немалым весом, значительными размерами. Ставят их в больших помещениях с надежным полом, способным выдержать серьезную нагрузку. Облицовку выполняют из кафельной плитки, натурального или искусственного камня.

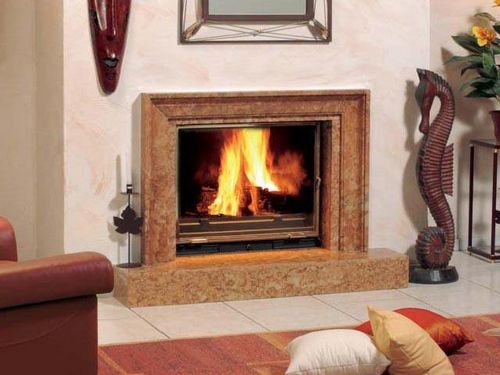

Встроенные камины вмонтированы в стену. Их возведение производится одновременно со строительством дома или во время ремонтных работ. Дымоход и частично топку размещают внутри стены. Видимая часть топки невелика, поэтому встроенные модели монтируют в спальнях, в кабинетах. Внешнюю выступающую часть выкладывают декоративной стенкой в полкирпича, декорируют негорючими отделочными материалами.

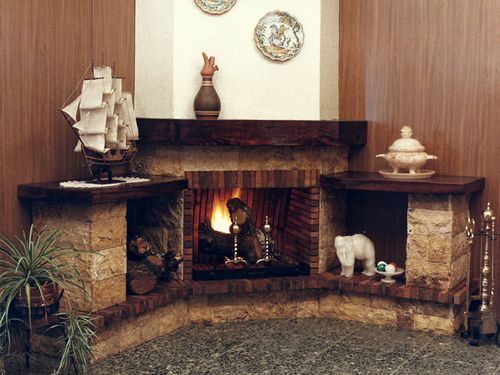

Угловые частично входят в одну из стен, обогревают не только ту комнату, где находятся, но и прилегающие помещения. Дымоход проходит внутри стены. Угловые модели отличает оригинальный дизайн. Наружную часть топки делают из бетона, металла, пеноблоков. Поверхность штукатурят, украшают фигурной кладкой или камнем.

Также печи различаются по назначению:

1. Отопительные изготавливают из кирпича, камня или чугуна. Они способны обеспечить прогрев помещения в любое время года. Отопительные камины из кирпича долго накапливают, медленно отдают тепло. Разновидностью отопительного является печь-камин из кирпича, снабженная двумя топками и двумя дымоходами. Печь сочетает декоративные функции с отопительными. Каждая часть может топиться самостоятельно. Топят печи дровами или древесными брикетами. Этот вариант подходит для дачи или загородного дома, где необходимо поддерживать тепло, возникает потребность готовить в духовом отделении печки;
2. Смешанные предназначены для украшения помещения, отопления одной или нескольких комнат;
3. Декоративные дают мало тепла, зато создают атмосферу богатства и уюта;
4. Уличные предназначены для приготовления пищи на открытом воздухе. Их накрывают навесами, что позволяет пользоваться изделием в любую погоду. Отличительная черта – отсутствие заслонки печи.

Строительные работы: начало

Изготовить кирпичный камин – серьезная техническая задача. Начинать ее следует с разработки проекта. Размер и форма отопительного прибора влияют не только на теплоотдачу, но и на пожаробезопасность.

Начинают с определения площади топки. Размер топки должен равняться 1% площади помещения, в котором устанавливается печь. Для комнаты 25 м² площадь топки составит 0,25 м². Глубина топки — примерно в 2 раза меньше ее ширины. Допустимые пределы составляют от 1,5 до 2,5 раза. Высота топки составляет полторы ее ширины. Просвет дымохода должен равняться 1/10 или 1/15 площади топки. Высота прямой части дымохода колеблется в пределах от 3 до 5 метров, такая высота позволяет получить устойчивую тягу. Все полученные результаты округляются до величины целого кирпича или половины, чтобы составить схему-порядовку.

Как составляют порядовку

Схема-порядовка представляет собой чертежи или рисунки, послойно определяющие, как производить выкладку. Правильно сделанная схема защитит от ошибок при выкладке, позволит изготовить качественный камин из кирпича. Простой выход для неопытного печника — взять готовую схему, разработанную профессионалом. Если такой возможности нет, можно разработать порядовку самому.

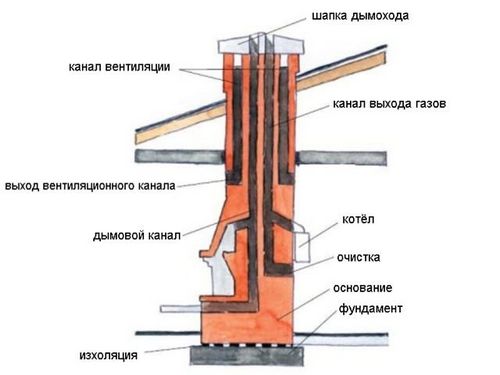

Прежде чем составлять порядовку, надо изучить устройство камина из кирпича. Внизу конструкции находится основание, выше которого располагается зольник. Зольник – место, где во время топки собирается зола. Над зольником расположен топливник – объем, в котором происходит горение топлива. Заднюю часть стенки топки называют зеркалом, так как она отражает тепло, направляя его в помещение. Расстояние от дна топки до собственно зеркала составляет 30% высоты топки. Зеркало имеет наклон вперед величиной 20⁰.

Окончание зеркала формирует выступ, называемый дымовым зубом. Зуб препятствует попаданию сажи из дымохода в топку и задерживает холодный воздух, поступающий из трубы дымохода. Перед отверстием трубы дымохода располагается хайло – углубление, в котором собираются дым и газы, попадающие затем в трубу, а через нее на улицу. Хайло обеспечивает тягу, не дает дыму, саже, искрам попасть внутрь помещения. Между камином и трубой располагается заслонка, отделяющая хайло от дымохода. Она предназначена для регулирования мощности воздушных потоков.

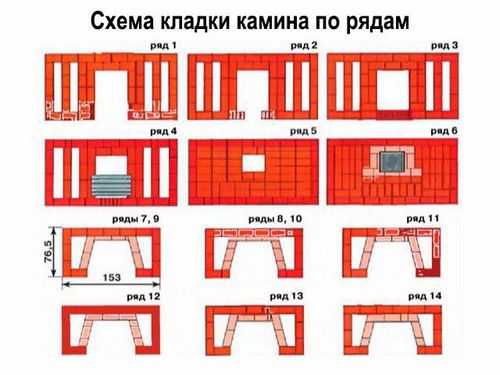

Схема-порядовка

Чтобы сложить угловой камин из кирпича, используют примерно такую схему-порядовку:

• ряды 1, 2, 3 заполняют полностью, причем в нижнем ряду кирпичи укладываются на ребро;
• ряд 4 — это основание топки, называемое подиной;
• выкладка 5-го ряда включает формирование зольника или поддувала, состоящего из 3 металлических полос, на которые будет опираться решетка колосника;

• кирпичи 6-го ряда зажимают полосы 5-го ряда, он включает решетку колосника;
• с 7-го ряда начинается выкладка портала (порталом называют внешнее обрамление сооружения);
• ряды с 8 по 13 – это стенки портала, при их выкладке применяют перевязывание швов (под перевязыванием понимают кладку, при которой каждый кирпич опирается на несколько нижних);
• кладка 11 ряда начинает формирование наклона зеркала задней части топки;
• 14, 15 ряды включают перекрытие отверстия топки, продолжают формирование зеркала;
• 16-й завершает кладку зеркала, здесь производят формирование верха зуба, покрывают его глиной со стороны дымохода, чтобы предотвратить прогорание;
• выкладка 17-19 рядов формирует переднюю часть печи, схема камина из кирпича содержит указание стесать кладку по направлению к хайлу;
• рядами с 20 по 22 выкладывается отверстие дымохода, последний из рядов снабжается заслонкой;
• 23 ряд содержит хайло;
• с 24 ряда выкладывается собственно дымоход.

Чтобы сложить камин из кирпича своими руками, необходимо приобрести качественные материалы.

Что понадобится для камина

Решив сделать камин из кирпича, необходимо тщательно выбрать строительные материалы. Особенно это важно при установке кирпичного камина в деревянном доме.

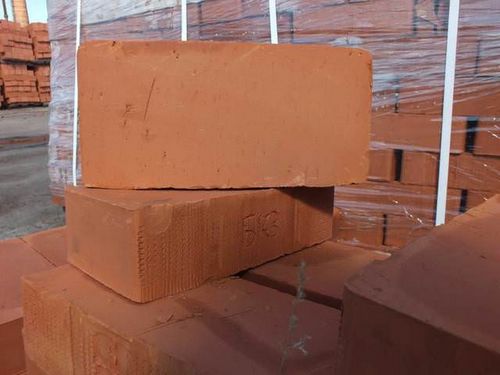

Кирпич выбирают поштучно, по счету, учитывая все половинки. Для компенсации боя количество штук увеличивают на 1/10. Недожженные или пережженные экземпляры брать нельзя. Поштучно проверяется отсутствие дефектов: сколов, трещин, надломов. Допускается использование материала, получившегося после разборки старой печи, но для кладки годятся только те экземпляры, у которых сохранились острые грани. Каждый надо тщательно очистить от старого раствора. Топку выкладывают из шамотного кирпича, другие варианты не допускаются.

Песок должен иметь зерно от 0,2 до 1,5 мм. Из песка удаляют сор и пыль, многократно промывая его водой. Процесс повторяют, пока вода не перестанет мутнеть.

Глину лучше всего брать синюю кембрийскую. Но в каждой местности имеются глины, традиционно использующиеся печниками. Подойдут такие глины и при постройке камина.

Для фундамента потребуется цемент марки 300-400, щебень диаметром от 2 до 6 см. Понадобятся печная заслонка и 12 арматурных стержней диаметром 10 мм, длиной 0,7 метра, полосы металла – 3 штуки по 1 метру и дверка. Дверка нужна для ухода за дымоходом.

Порядок работы

Разберемся, как сложить камин. Начинают с обустройства фундамента. Чтобы построить угловой камин своими руками, роют яму под фундамент, не связанный с основным фундаментом дома.

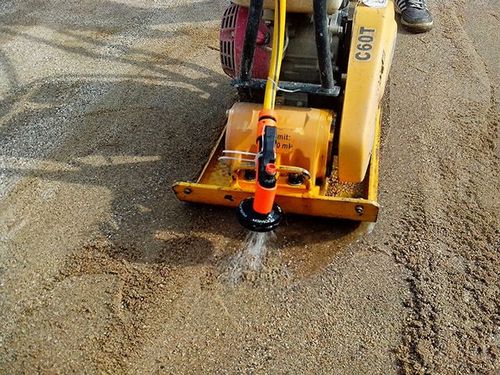

Это делается для того, чтобы при подвижках грунта не произошло смещения частей печи друг относительно друга. Для печи, примыкающей к стене, необходимо разделить фундаменты песком, который уплотняют, пропитывая водой.

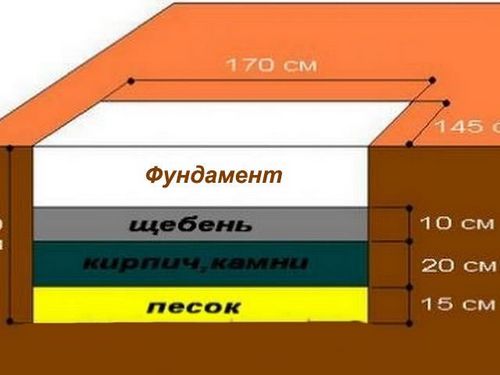

Фундамент

Глубина фундамента рассчитывается так, чтобы нижний ряд кладки находился на уровне чистового пола. Большая высота фундаменту не нужна, но под него желательно насыпать подушку из песка и гравия высотой 0,5 метра для защиты от смещения грунта.

Площадь фундамента берется равной цокольному ряду, увеличенному на 6-8 см в каждую сторону. Размер котлована должен быть шире на 10-15 см, чем фундамент.

Для заливки фундамента строят опалубку. Заливку бетоном производят с армированием. Бетон имеет следующие пропорции: 4 части гравия, 1 часть цемента, 3 части песка. Залитый бетон оставляют застывать на 5-7 дней, затем укрывают его двойным слоем гидроизоляции и приступают к разметке и выкладке камина.

Глину для раствора полагается залить водой за 2 дня до начала выкладки. При укладке кирпичей используется состав из глины и песка, не содержащий цемента. Красный кирпич предварительно замачивают, выжидают, когда на поверхность перестанут выходить пузырьки воздуха. Делается это, для того чтобы сухой материал не высасывал воду из раствора, понижая прочность кладки. Шамотный замачивания не требует.

Укладка кирпича

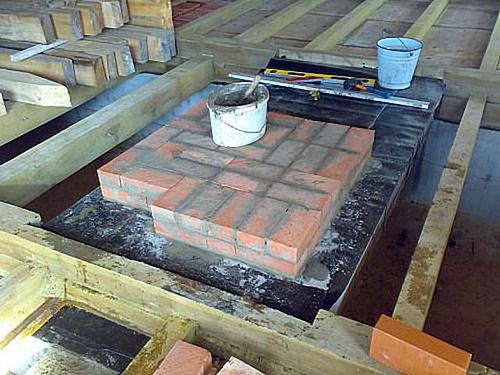

Укладку производят в соответствии с порядовкой. Сплошные ряды укладывают при помощи мастерка, а топку и дымосборник выкладывают руками. Необходимо мокрой тряпочкой удалять излишки раствора с внутренних частей камина, при горении он будет осыпаться.

Толщина швов должна составлять не более 5 мм. Класть кирпич начинают с углов, вертикальность кладки проверяют с помощью отвеса, горизонтальность – по уровню. Разрезанные экземпляры кладут отрезом внутрь раствора.

Кладку производят летом, чтобы раствор хорошо просох. Внутренние части печи запрещается покрывать раствором.

Топливник перекрывается перемычкой, которая собирается с помощью специальной опалубки, носящей название кружала. Линия кружала соответствует очертаниям свода топливника. Напуск кирпича выдерживают постоянным, не превышающим 6 см на ряд.

Выкладку дымохода после выхода трубы на поверхность крыши производят при помощи песчано-цементного раствора, который состоит из 1 части цемента на 3 части песка. Нижняя часть трубы над крышей снабжается «выдрой» — напуском, защищающим крышу и потолочные перекрытия от огня.

Полезные мелочи

Расположение камина определяет, будет ли комната уютной. Печь притягивает к себе взгляд, отвлекая внимание от других предметов обстановки. Интерьерное сооружение не должно выпирать из стены. Наоборот, его размещают в нише или погружают в угол. Не стоит размещать его рядом с дверями – это снизит декоративность изделия. Для долгой службы сложенного камина желательно выбрать ему место у внутренней стены дома. Прилегающая к внешней стене печь будет собирать в дымоходе конденсат.

При строительстве необходимо предусмотреть отверстия для прочистки и продувки дымохода. Без них обслуживание камина быстро станет проблематичным.

Внешняя отделка

Завершенную кладку обрабатывают с целью расшивки швов. Им придают вогнутую или выпуклую форму при помощи специальных инструментов. Выпуклые швы могут быть заполнены цветным раствором, что придаст печи декоративность и оригинальность. Готовый камин зачищают щеткой с натуральной щетиной. Металлическую использовать нельзя, так как грубые проволочные волокна оставят на поверхности царапины.

Эффектно смотрится кирпичная кладка, покрытая огнеупорным лаком. Самым экономичным способом отделки является покрытие декоративной штукатуркой. Слегка подкрашенную штукатурку можно нанести губкой или резиновым шпателем, чтобы придать ей оригинальную фактуру.

Кирпичную кладку можно отделать искусственным или натуральным камнем. Но и сама по себе красная поверхность кирпича достаточно декоративна, особенно если кладка выполнена качественно.
