Канализация в частном доме своими руками: схема, фото, видео

Наша статья познакомит вас с процедурой самостоятельной установки канализации в частном доме. На прилагаемом изображении представлена схема установки канализации с учетом септика. В настоящее время такие очистительные устройства являются очень популярными, так как исчезают неприятные запахи, и не возникает конфликтов с соседями. Именно об этой конструкции вы узнаете прочитав нашу статью.

Содержание:

• Что нужно для канализационной системы в частном доме
  • Подборка материалов и оборудования
  • Монтажные инструменты
• Нормы уклона для труб разного диаметра
• Что такое септик и какая от него польза
• Монтируем канализацию
  • Разводка и фиксация труб в помещении
  • Монтаж септика
  • Материалы для теплоизоляции канализации
• Заключение

Схема канализационного отвода через септик

Что нужно для канализационной системы в частном доме

Коли уж речь зашла о септике, то при закупке нужного материала и выборе инструмента мы и будем ориентироваться на сливную систему с очисткой.

Подборка материалов и оборудования

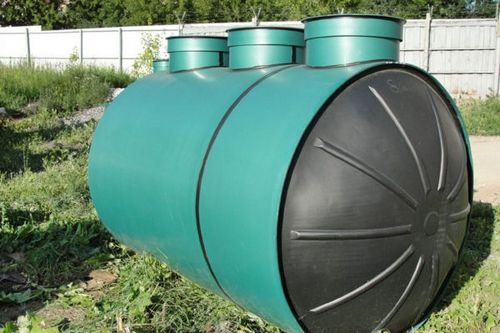

Септик для частного дома

Эти материалы понадобятся в любом случае, но есть вероятность, что по ходу монтажа возникнет потребность в дополнении:

• септик для частного дома;
• трубы НД ПВХ: 40, 50 и 100 мм диаметром разной длины;
• фитинги: тройники и четверики с разными углами отвода, соединительные переходники, редукции, ревизии;
• кронштейны для труб;
• ленточные подвесы (используются в качестве крепежа вместо кронштейнов);
• саморезы с пластиковыми дюбелями.

Монтажные инструменты

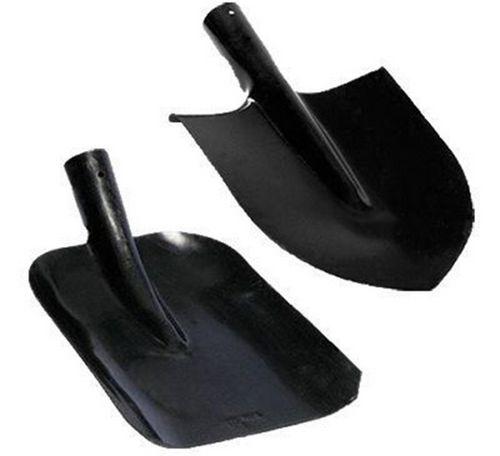

Совковая и штыковая лопаты

Инструменты, которые понадобятся при разводке канализации, нужны, как для внутренних, так и для наружных работ:

• совковая и штыковая лопаты (иногда для рытья траншей используют мини экскаватор);
• перфоратор с набором свёрл, зубил и корончатой фрезой 120 мм;
• алмазный бур;
• болгарка с режущими дисками по металлу и бетону;
• уровень строительный длинный от 1 м:
• шуруповёрт  с насадками;
• рулетка метрическая;
• маркер или плотницкий карандаш.

Нормы уклона для труб разного диаметра

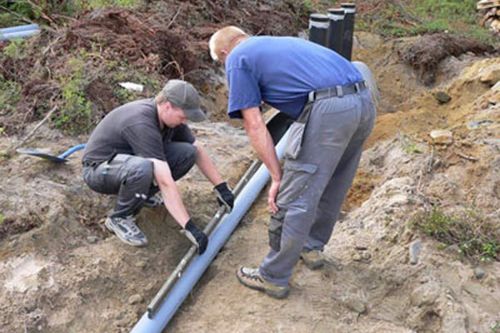

Проверка уклона канализационной трубы

Нормы уклона по СНиП 2.04.01-85 и 2.04.03-85 были разработаны не зря. Если монтируется канализация в частном доме своими руками, схема её прокладки должна соответствовать этим указаниям. Дело в том, что такие соответствия позволяют максимально увеличить эксплуатационный ресурс системы без образования засоров.

Например, если ПВХ трубу  DN 100, которая обычно служит отводом для унитаза проложить с уклоном менее 0,015 м/мпогонный, то из-за малого уклона густая субстанция будет двигаться медленно, задерживаясь на стыках и поворотах. Если же этот уклон будет больше 0,02 м/мпогонный, то вода будет проходить быстрее и не успеет смыть фекалии полностью. У труб с другим диаметром по этой же причине на стенках задерживается жир, который есть даже в мыле и шампунях.

Что такое септик и какая от него польза

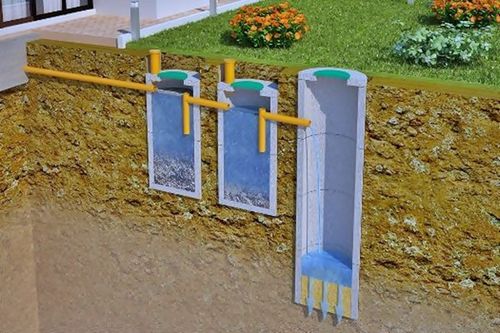

Принцип работы септика

Септик или отстойник, это небольшое локальное сооружение для очистки бытовых и хозяйственных стоков канализации. В соответствии со СНиП 2.04.03-85 и СНиП 32.13330.2012 (обновленный) такое сооружение не является агрегатом для законченной очистки воды. В то же время, после очистки септиком вода может сбрасываться в грунт.

Принцип действия такого отстойника заключается в следующем:

1. Канализационные стоки попадают через трубу в первый резервуар, пока он не наполнится до уровня выходной трубы, расположенной на 5-10 см ниже. За это время наиболее крупные элементы оседают в-на дно ёмкости.
2. Попадая в следующий резервуар, жидкость там проходит идентичный отстой, пока не поднимется до выходной трубы, расположенной на 5-10 см ниже. Но только здесь уже оседают более мелкие частицы.
3. И, наконец, через фильтр, который смонтирован вместо дна третьего резервуара, вода сбрасывается в грунт.

Монтируем канализацию

Все работы по монтажу канализационной системы можно разделить на две части, это:

• разводка и фиксация труб в помещении;
• рытьё траншеи и установка септика на улице.

Разводка и фиксация труб в помещении

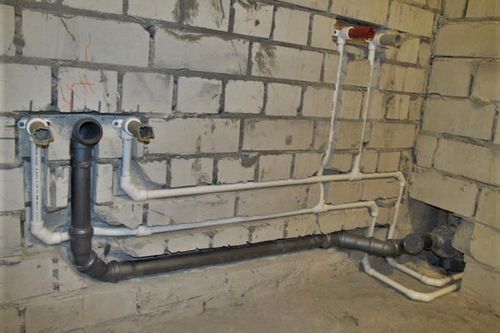

Канализация и водопровод уложены в штробы

Когда устанавливается канализация в частном доме своими руками, схема с размерами расстояний всегда должна быть перед глазами. Если же вы уверенным в себе, то, как минимум, на полу и стенах следует поставить мелком метки в тех местах, где планируется установка того или иного сантехнического прибора – без этого не обойтись. Дело в том, что выводы канализационных фитингов должны соответствовать отводам сантехузлов, чтобы не возникло проблем при установке последних.

Разводку можно делать наружного типа (самая простая канализация в частном доме своими руками), фиксируя её на кронштейны – такой монтаж обычно приемлем для каркасной облицовки (гипсокартон, панели ПВХ), либо трубы прячут в короб. Но в тех случаях, когда на стенах предусмотрена маячная штукатурка, а на полу стяжка, наружная разводка неприемлема.

Делаем штробу в бетоне

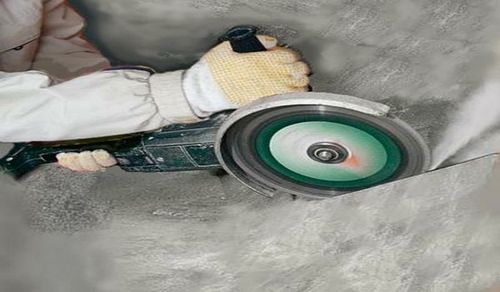

Для прокладки труб в полу, бетонных, блочных или кирпичных стенах вырезают штробы, которые делают болгаркой с алмазным диском. Режут две полосы на глубину и ширину DN и выбивают средину перфоратором в режиме «зубило». Для того чтобы трубы не болтались и не мешали штукатурным работам, их нужно прижать к стене или полу, но кронштейны здесь не помогут. Тогда используют оцинкованные ленточные подвесы: их кладут на трубу и притягивают подвес с двух сторон шурупами с пластиковыми дюбелями.

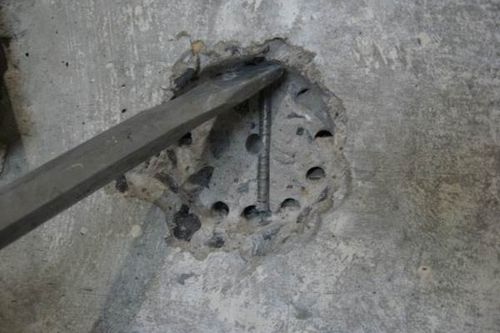

При бурении фундамента можно наткнуться на арматуру

Некоторые проблемы могут возникнуть, когда делается канализация в частном доме своими руками — схема с выходом в стену или фундамент предусматривает монтаж санузла в сопряжённом помещении или с выводом трубы в траншею к септику. В кирпичной или блочной кладке сложностей не возникает – отверстие легко сверлят перфоратором с корончатой фрезой. Но в бетонных плитах или монолитном фундаменте можно наткнуться на армирование.

‘);»> Алмазное бурение отверстия в фундаменте 7(495)920-78-34 СтройДомСервис.

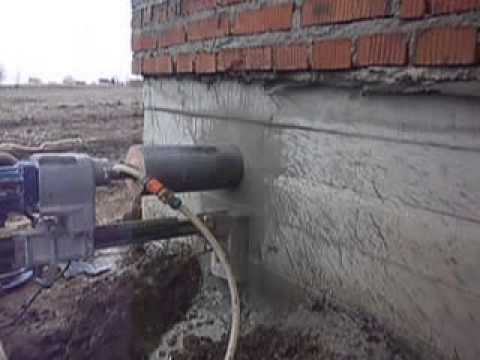

Видео: отверстие алкидным буром

На видео вверху показано, как делают отверстие в фундаменте алкидным буром с алмазной фрезой. Такой инструмент значительно облегчает работу, но не каждому по карману его приобретение. Отверстие должно быть ниже той точки, где заизолированная труба будет замерзать в зимнее время. Глубина зависит от региона.

В этом месте в санузле обычно делают стояк DN 100, который и выходит в траншею через поворот на 90⁰ с вертикали на горизонталь. Но сам переход таким резким делать нельзя, чтобы не создавать условий для возникновения засора. Это говорит о том, что здесь следует использовать два уголка по 45⁰ и поворот получится плавным.

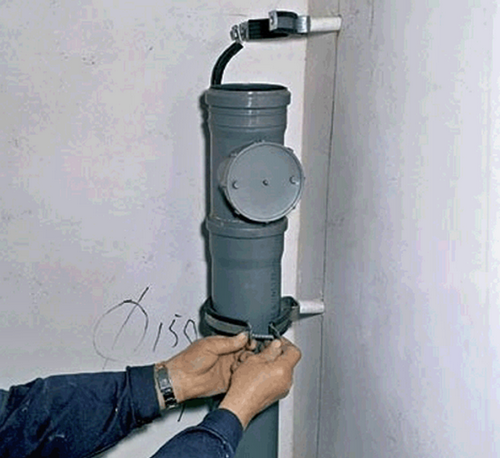

Установка стояка с ревизией

На фото вверху вы видите, что на стояке есть ревизия (отвод для вхождения сантехнического троса). Такой фитинг обязательно ставят в тех местах, где есть повороты, а также на участках более 3-5-ти метров длиной. Они позволяют добраться до засора тросом в случае необходимости, но это возможно только в подвале или санузле на улице всё выглядит несколько иначе.

Монтаж септика

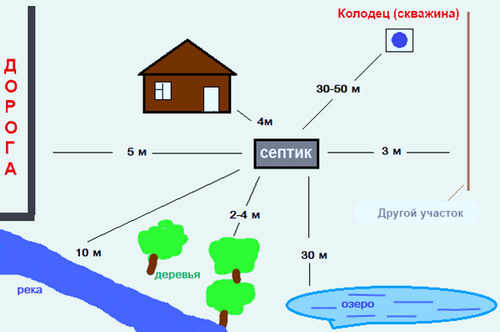

Расстояние между септиком и другими объектами

Несмотря на то, что делается канализация в частном доме своими руками, схема для уличной разводки должна быть составлена заранее, так как нужно соблюсти расстояние до других объектов. Септик можно закапывать на расстоянии:

• дом – 4 м;
• колодец – 30-60 м;
• дорога – 6 м;
• участок соседа – 3 м;
• река – 10 м;
• озеро – 30 м;
• фруктовые деревья – 2-4 м.

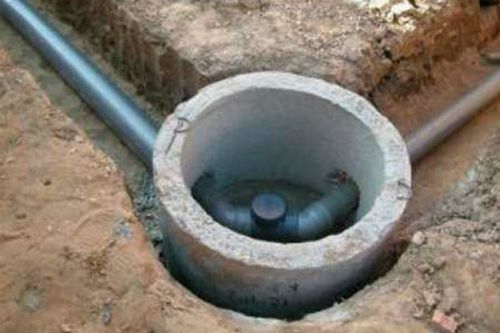

Устройство ревизии в траншее

Прокопав траншею до места монтажа септика и вырыв для него котлован, можно приступать к прокладке труб и монтажу самого фильтра. Но перед этим следует обеспечить нужный уклон для трубы DN 100 – как мы уже говорили, это 15-20 мм/мпогонный. Делают это слоем песка – его легко разровнять. При укладке канализации постоянно проверяйте уклон уровнем. На участках длиннее 5 м или на поворотах врезайте ревизии, обеспечив к ним доступ через бетонные кольца для колодца (см. фото вверху).

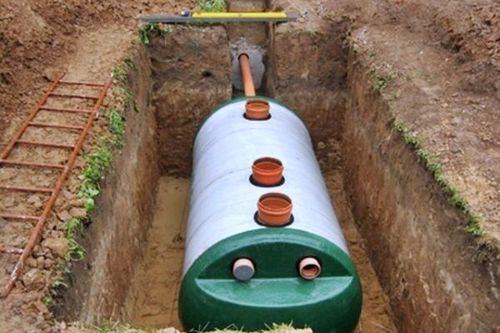

Септик в котловане

Септик устанавливают в котловане на бетонную подушку, чтобы не случилось перекоса при просадке грунта. После его установки проверяют уклон трубы на каждом участке и подключают её к входу резервуар (там обычно есть муфта «американка»). После этого ёмкость и трубы в траншее засыпают песком (выше трубы, минимум, на 5-10 см). Чтобы не ждать, пока песок усядется, его обильно поливают водой, а затем засыпают грунтом. При засыпке обеспечивают свободный доступ к люкам септика, чтобы его можно было чистить.

Если септик в силу промерзания грунта оказался так глубоко, что до крышек очистных люков не добраться с поверхности, нужно предпринять дополнительные меры. То есть, над каждым из люков монтируют колодец из бетонных колец и утепляют его какой-либо теплоизоляцией (на строительном рынке такой продукции достаточно). Крышку колодца тоже утепляют, чтобы через неё зимой не проникал холод.

‘);»> Грамотная установка септика.

Видео: Монтаж септика

Материалы для теплоизоляции канализации

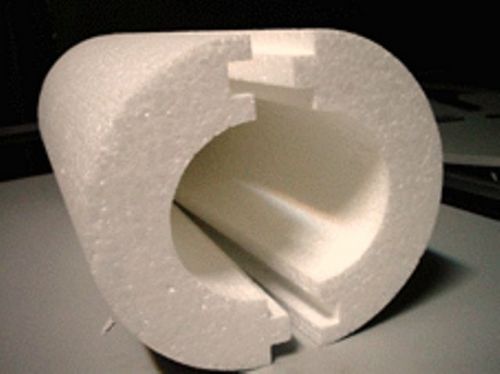

Скорлупа из пеноплекса

Можно, конечно, действовать по старинке и утеплить канализацию на улице стекловатой, обмотав её рубероидом. Но это в траншее, а как быть с трубами в штробах? К счастью, современные технологии не стоят на месте и для утепления выпускают специальную скорлупу, которая надевается поверх трубы (её можно разъединить вдоль по шву и сложить обратно).

Угол для поворота

Для производства такой скорлупы используют пенополиуретан и фольгированную минвату (у этой мягкой изоляции только один продольный разрез сбоку). Скорлупа из пеноплекса раздваивается на два фрагмента и из этого материала делают также специальные углы для поворотов.

Заключение

Итак, вы, скорее всего, поняли, как делается канализация в частном доме своими руками — схемы многих узлов показаны на фотографиях и рисунках, а также описаны в тексте. Так что если есть желание, беритесь за работу, только сделайте предварительные расчёты по закупке материалов.
