Из всех методов напольного отопления на сегодняшний день наиболее высокие характеристики продемонстрирует карбоновая система теплого пола – это улучшенная версия инфракрасного обогрева.
Карбоновый теплый пол
Итак, что представляет собой карбоновый пол, в чем его преимущества перед другими видами и как осуществляется его монтаж?
Содержание статьи
Устройство и принцип работы

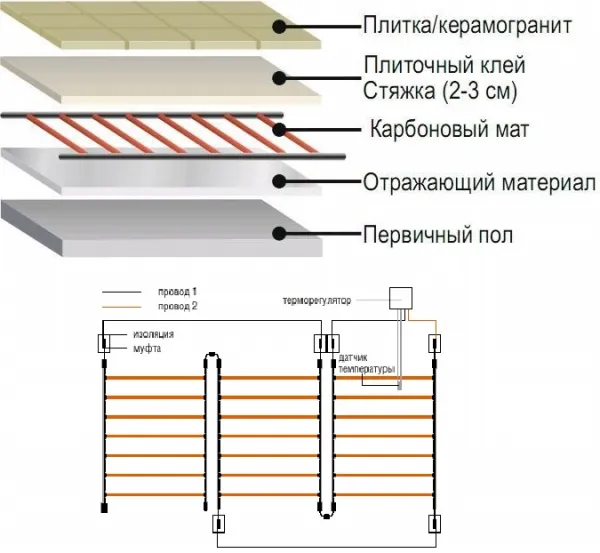

Карбоновый теплый пол, схема
Что такое карбоновый пол? Это система нагревательных элементов, закрепленных на полипропиленовой основе и заполненных карбоновой смесью. В зависимости от типа системы эти элементы изготавливаются в виде тонких стержней, волокон или полос карбоновой пасты, запаянных между слоями полипропилена. Для соединения используется медный провод в защитной оболочке, тип соединения – параллельный. Благодаря такой конструкции система продолжает работать, даже если отдельные элементы вышли из строя.
Изолирующая защитная оболочка изготовлена на основе полиэтилена и полиэстера. Внутри нагревательных элементов – композиционные материалы на базе карбона и полимера. Соединяются они термостойким многожильным медным проводом Ø 2,5 мм, дополнительно защищенным оболочкой толщиной 3 мм
Принцип действия довольно прост: под воздействием электрического тока карбон начинает усиленно выделять тепловые волны длиной 8–14 мкм, которые свободно проходят через напольное покрытие. Часть тепла уходит на обогрев пола, остальное равномерно распределяется по комнате и прогревает предметы обстановки. При этом воздух в помещении нагревается незначительно, а значит, не пересушивается, как в случае с центральным отоплением или обычными электрическими полами. Все это обеспечивает максимально комфортный микроклимат при низком энергопотреблении, экономия составляет 15-20%.
Карбоновые теплые полы применяются как основное отопление загородных домов, квартир, офисных зданий, складов различного назначения, а также как система антиобледенения
Виды карбонового пола
Сейчас производится два вида карбоновых полов – пленочный и стержневой. Они отличаются не только структурой, но и способом укладки, а также имеют различные технические характеристики.
Пленочные полы
Термопленка, или сплошной теплый пол, представляет собой полотно из спаянных между собой полос с нагревательными элементами, в качестве которых выступает чистый карбон или смесь карбона с графитом. Состав с помощью напыления наносят на основу из термостойкого полипропилена, а затем с обеих сторон закрывают двух- или трехслойной защитной пленкой. Полимерная оболочка способна выдержать нагревание до 120°C без изменения своих характеристик, обладает высокой прочностью на разрыв и стойкостью к другим негативным воздействиям. Для спайки полос используют медные шины.

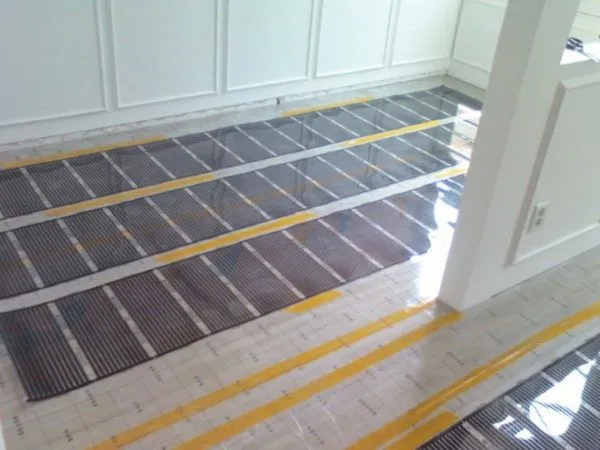

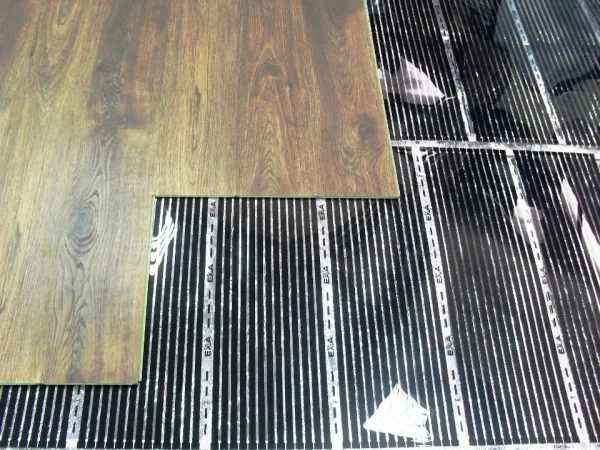

Смонтированный пленочный карбоновый теплый пол
Укладка пленочных полов осуществляется на сухую ровную поверхность непосредственно под финишное покрытие, то есть, мокрые процессы отсутствуют. Это существенно ускоряет монтаж и позволяет при необходимости легко демонтировать систему и использовать повторно. Существуют определенные ограничения при выборе напольных покрытий для таких полов:
- линолеум на войлочной основе, ковролин, ковровая плитка – материалы с низкой теплопроводностью снижают эффективность обогрева в разы;
- плитка, керамогранит, наливной пол – монтаж покрытия включает «мокрые» процессы;
- натуральный паркет, массивная доска – могут использоваться при условии, что рабочая температура системы не будет превышать 28 °C.
Ламинат — оптимальное напольное покрытие для системы теплый пол
Пленочный пол можно при необходимости разрезать на части, чтобы подогнать по размеру помещения. Если в процессе эксплуатации одна из секций выйдет из строя, на общем функционировании системы это не скажется, и пол будет работать в прежнем режиме.
Основные характеристики пленочной системы
| Технические параметры | Значения |
|---|---|
| Толщина пленки | 0,23-0,47 мм |
| Мощность потребления | 130 Вт/м2 |
| Расход энергии на м2 | 25-35 Вт/ч |
| Максимальная температура нагрева | 33 °C |
| Длина рулона | 50 м |
| Ширина рулона | 50-100 см |
Стержневой пол
У стержневого пола более сложная конструкция. Он представляет собой систему из гибких стержней с параллельной схемой подключения. Стержни изготовлены из термостойкого полимера и заполнены карбоновой смесью, а соединение элементов осуществляется при помощи многожильного медного провода в защитной оболочке. Конструкция также включает терморегулятор и специальный датчик температуры. Благодаря схеме параллельного подключения, система стабильно функционирует, даже если один или несколько нагревательных элементов перегорят.
Особенностью данной системы является способность к саморегуляции: при повышении температуры на отдельном участке (например, под мебелью) мощность потребления нагревательных элементов падает, что исключает перегрев системы. И наоборот, там, где поверхность быстро остывает, стержни нагреваются сильнее, увеличивая мощность потребления. Такие уникальные свойства позволяют укладывать пол в любом помещении без ограничений и устанавливать сверху предметы, обладающие большой площадью соприкосновения – шкафы, тумбы, кровати.
Не боится запирания тепла и может быть уложен под мебель

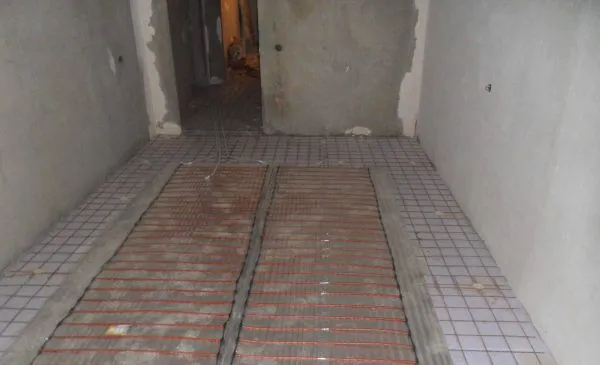

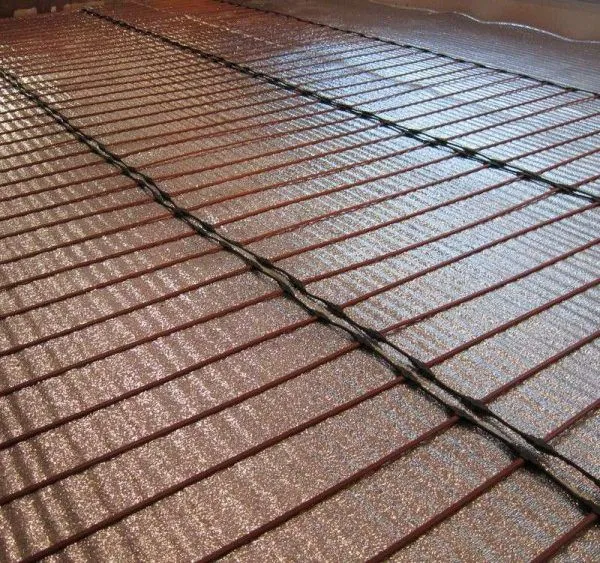

Стержневой теплый пол RHE
Укладка стержневой системы выполняется в стяжку или слой плиточного клея с обязательной термоизоляцией чернового основания. В качестве теплоизоляционной подложки рекомендуется использовать материалы с металлизированным покрытием, устойчивым к негативному воздействию компонентов стяжки. Фольгированные покрытия в слое раствора довольно быстро разрушаются, поэтому для карбоновых полов не подходят.
Карбоновый теплый пол обладает эффектом саморегулирования и меняет свое потребление в меньшую сторону в процессе эксплуатации
Основные характеристики стержневого пола
| Технические параметры | Значения |
|---|---|
| Мощность потребления | 125-170 Вт/м |
| Расход энергии на м2 | 20-50 Вт/ч |
| Расход энергии на м2 | 20-50 Вт/ч |
| Шаг между нагревательными элементами | 10 см |
| Ширина конструкции | 83 см |
| Максимально допустимая длина при укладке | 25 м |
| Толщина | 3,5-5 мм |
| Максимальная температура нагрева | 60°C |
Цены на популярные виды карбонового теплого пола
карбоновый теплый пол
По сравнению с другими видами напольного отопления, карбоновые системы обладают целым рядом достоинств:
- они легкие, поэтому нагрузка на перекрытия минимальна;
- экономно расходуют энергию;
- идеально подходят для укладки на больших площадях и в помещениях сложной конфигурации;
- сочетаются с любыми типами напольных покрытий;
- имеют длительный срок эксплуатации;
- полноценно функционируют при перегорании отдельных элементов;
- отсутствует риск возгорания системы;
- нагревательные элементы не выделяют электромагнитных излучений;
- могут монтироваться в помещениях с высокой влажностью;
- пол быстро и равномерно прогревается.
В случае повреждения карбонового стержня из строя выходит только этот один стержень, а вся система продолжает работать, тогда как если будет поврежден кабель, то перестает работать вся система
Кроме того, если вдруг возникнет необходимость отключить систему, и помещение временно не будет отапливаться, это никак не скажется на эксплуатационных свойствах карбонового пола. Карбон отлично переносит низкие температуры, так что опасаться промерзания не стоит. К преимуществам таких систем также стоит отнести простоту укладки и мобильность пленочного пола, который можно монтировать не только на горизонтальные, но и на вертикальные поверхности.
Есть у карбоновых полов и недостатки:
- высокая стоимость (особенно стержневых систем);
- у пленочных полов низкая стойкость к механическому воздействию;
- стержневые полы монтируются только в стяжку или клеевой слой, что лишает систему мобильности и усложняет ремонт в случае замены конструкции.
По качеству лучшей считается продукция компании К-Technologies, выпускаемая под торговыми марками Unimat и Caleo.

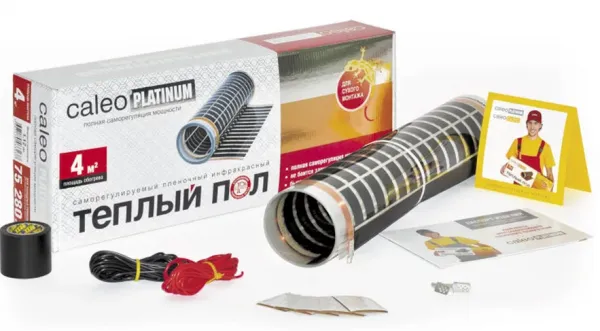

Комплект саморегулирующегося пленочного теплого пола
Эти системы отличаются высокой надежностью, и на сегодняшний день широко используются не только в жилой, но и коммерческой сфере – гостиничных комплексах, торговых центрах, офисах. Unimat – это стержневые саморегулирующиеся полы, Caleo – пленочные.

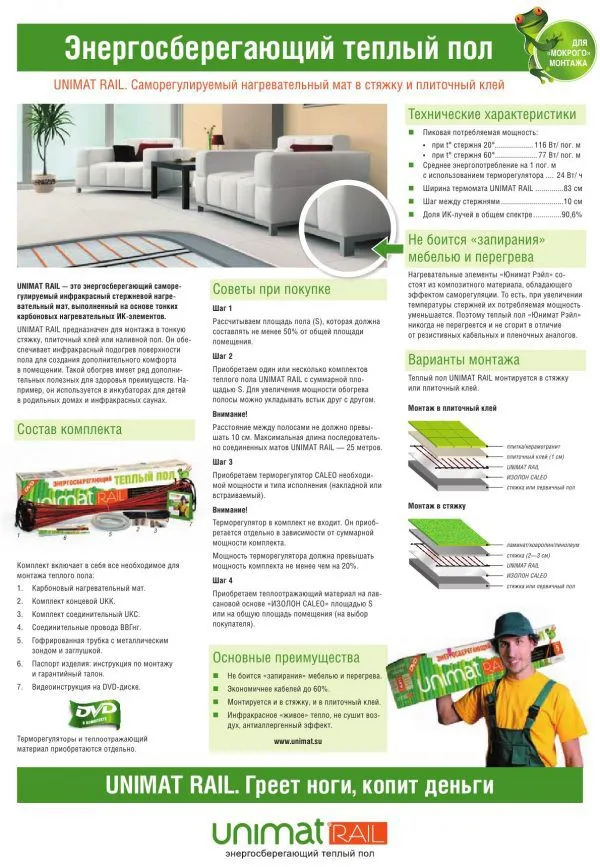

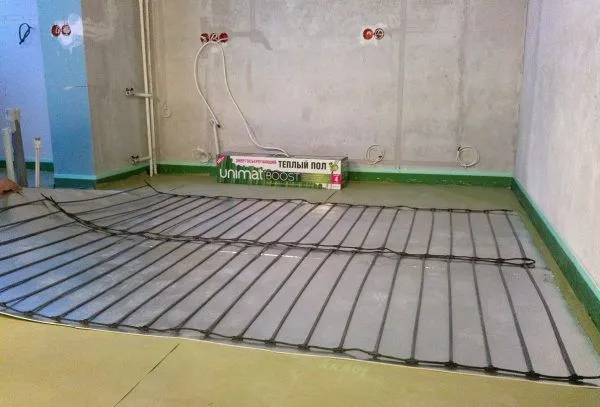

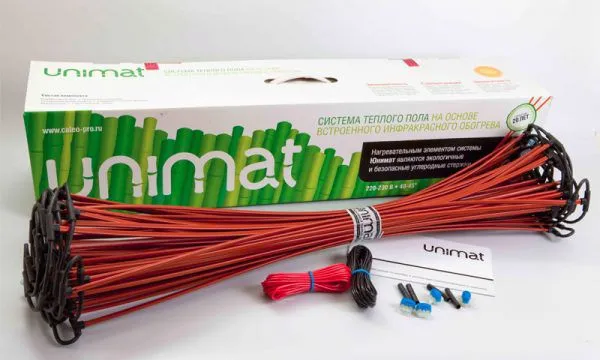

Теплые полы Unimat
Характеристика UNIMAT
Технология монтажа карбоновых полов
Пленочные и стержневые системы имеют определенные отличия в монтаже, ведь один вид укладывается прямо под напольное покрытие, а второй – в стяжку. И в том, и в другом случае все работы можно выполнить своими силами, благодаря доступной и простой технологии. Рассмотрим оба варианта в деталях.
Укладка пленочного пола
Перед началом работы следует проверить комплектацию теплого пола, чтобы в процессе монтажа не пришлось срочно докупать недостающие элементы.

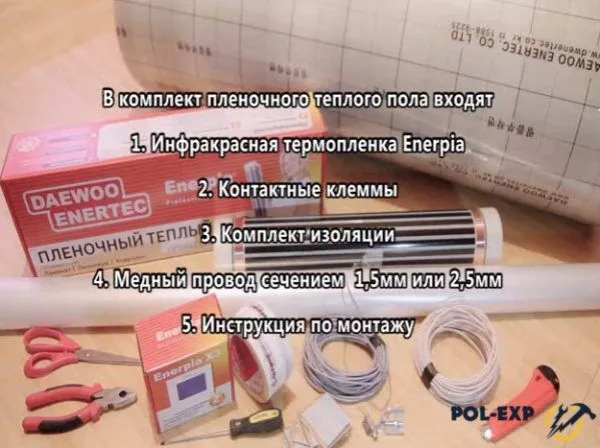

Комплектация
Как правило, готовый комплект включает:
- рулон инфракрасной термопленки;
- набор контактных клемм;
- изоляционный скотч;
- медный провод толщиной 2,5 или 1,5 мм;
- инструкцию от производителя.

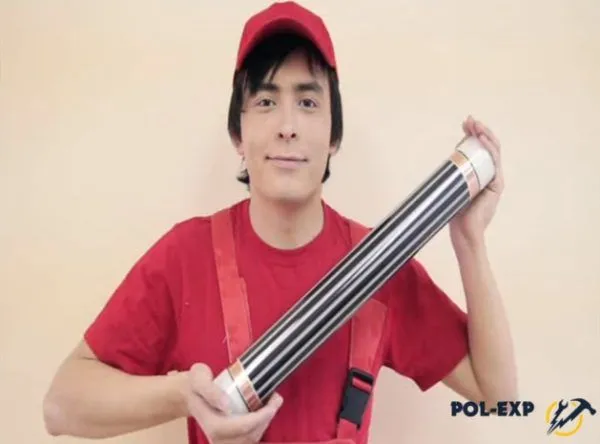

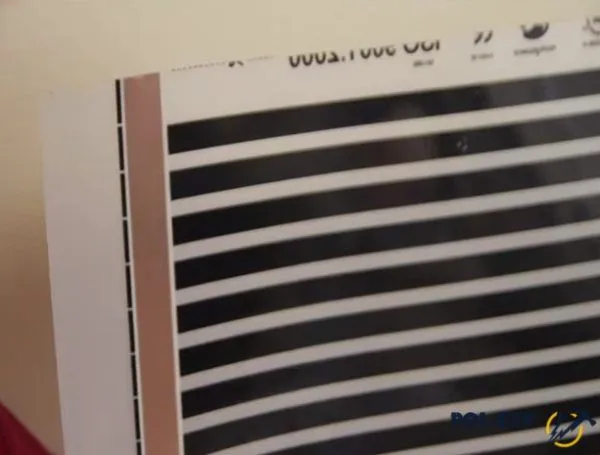

Рулон инфракрасной термопленки
Обязательно убедитесь в целостности пленки, так как любые повреждения снижают срок службы теплого пола и негативно влияют на эффективность обогрева.
Обязательно убедитесь в целостности пленки
Далее нужно подготовить инструменты и материалы для работы, которые в комплект не входят:
- теплоизоляционную подложку;
- терморегулятор;
- отвертку и пассатижи;
- строительный скотч;
- запасной набор зажимных клемм, изоляции и медных проводов.
Набор инструментов

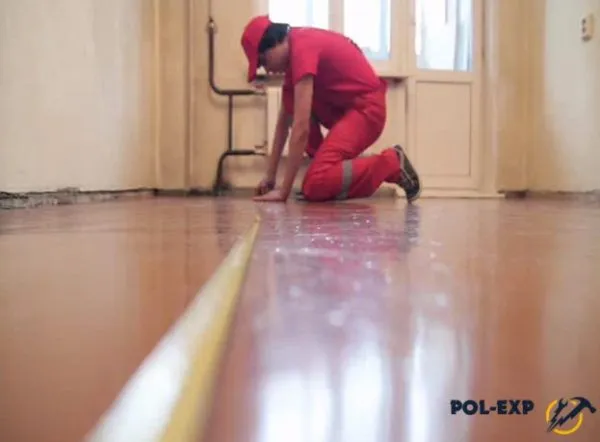

Шаг 1. Выполняют замеры ширины и длины пола для расчетов нужного количества термопленки и подложки. При этом нужно учитывать, что подложка стелется по всему основанию вплотную к стенам, в то время как между краем пленки и стеной должно оставаться не меньше 50 мм. Между полосами теплого пола также должен быть зазор около 20 мм. Длина одной полосы определяется шириной пленки: для ширины 50 см длина не должна превышать 13 м, для 80 см – не больше 10 м, для 100 см – не больше 7 м. И еще одно важное условие: пленку нельзя стелить там, где будет установлена габаритная мебель.
Выполнение замеров

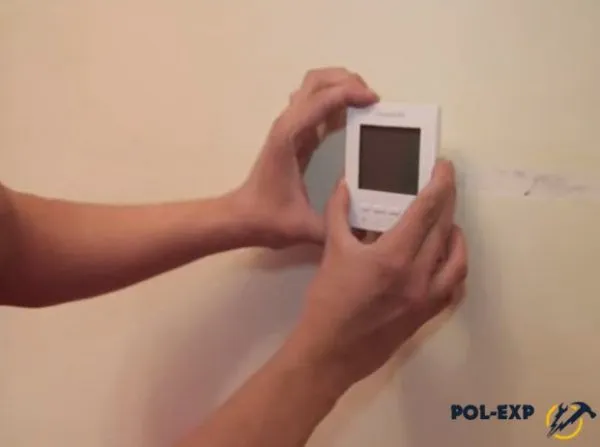

Шаг 2. Выбирают место на стене для установки терморегулятора. Оптимальное расположение – на высоте 60-70 см от пола. При выборе сразу учитывайте расстановку мебели в помещении, чтобы доступ к терморегулятору был свободен и в то же время сам прибор не слишком бросался в глаза. Намечают место карандашом.
Выбор местоположения терморегулятора
Отметка карандашом

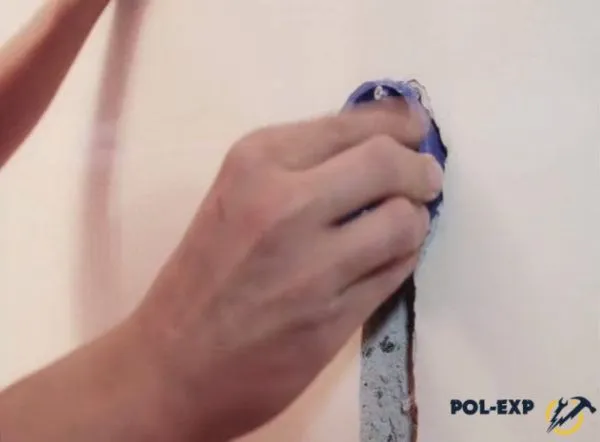

Шаг 3. В стене делают углубление под корпус прибора и выбивают вертикальную штробу для проводов. Убирают образовавшийся мусор и пыль.

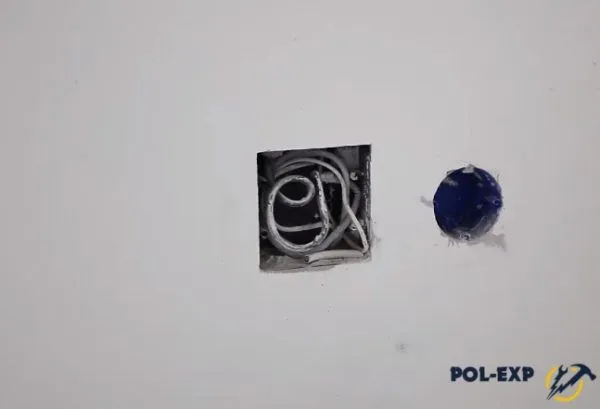

Готовая штроба для установки терморегулятора

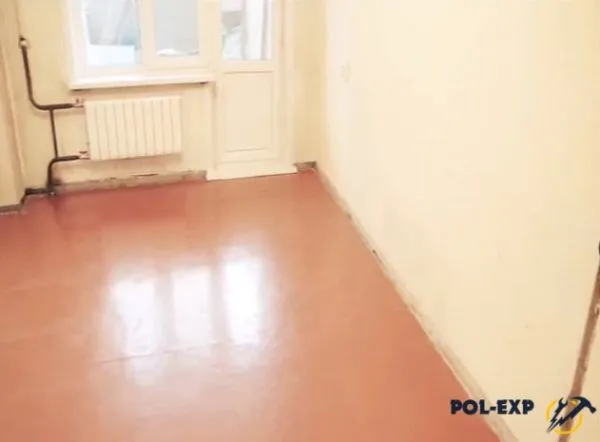

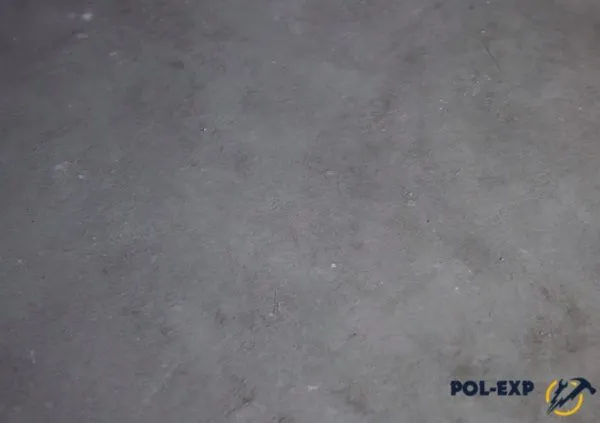

Шаг 4. Подготавливают черновое основание: демонтируют плинтусы, укрепляют проблемные участки, при необходимости выполняют выравнивание поверхности. После этого пол нужно пропылесосить или протереть от пыли.
Черновое основание
Совет. Если при обработке дефектов использовалась шпаклевка, клей, мастика или цементный раствор, необходимо дождаться полного высыхания отремонтированных участков. То же касается и влажной уборки – приступать к монтажу теплого пола можно лишь после высыхания поверхности.
Шаг 5. Расстилают подложку. Полосы материала раскраивают по специальной разметке и укладывают стык в стык между собой. Стыки обязательно фиксируют скотчем, чтобы не оставалось зазоров в теплоизоляционном слое.

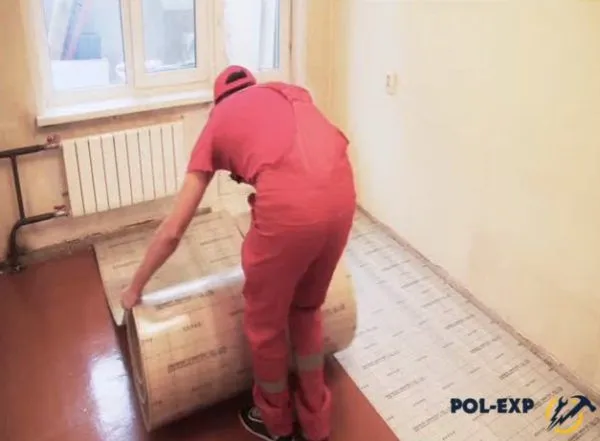

Настил подложки
Шаг 6. Приступают к монтажу термопленки. Раскраивают ее строго по линиям, обозначенным пунктиром, чтобы не повредить нагревательные секции. Каждая полоса должна быть сплошной от одного конца комнаты до другого, подсоединять отдельные секции нельзя. При укладке обязательно соблюдают отступы по периметру помещения и оставляют зазоры шириной 10-20 мм между смежными полосами пленки. Завершив укладку, проклеивают швы скотчем.

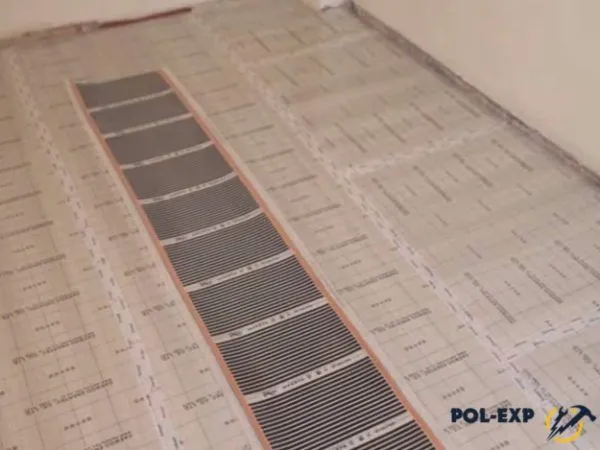

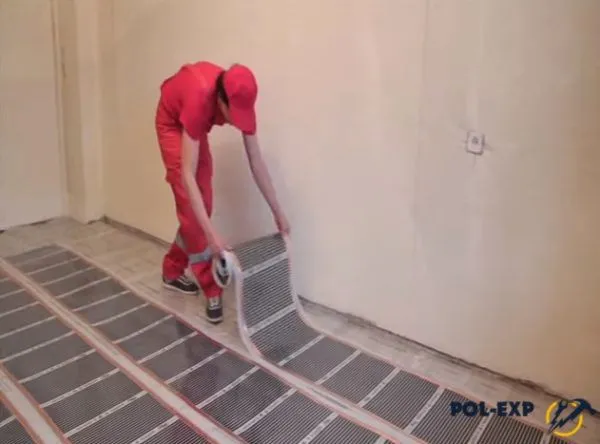

Настил термопленки

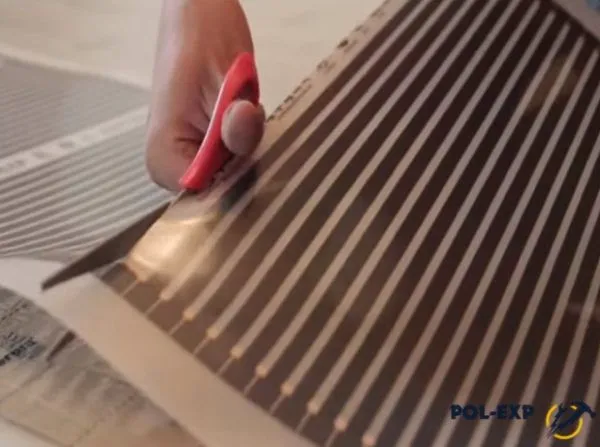

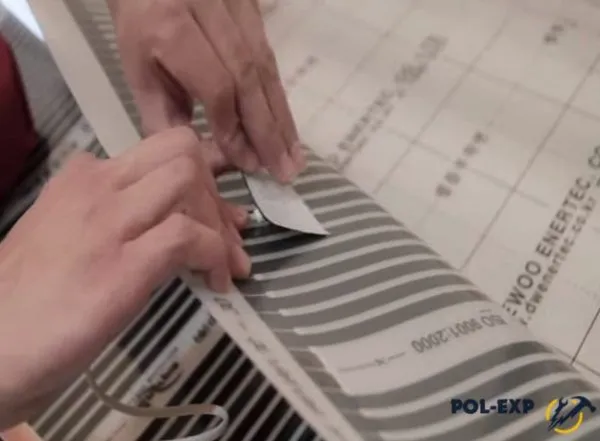

Раскрой термопленки
При укладке обязательно соблюдают отступы
Фиксация полотен скотчем

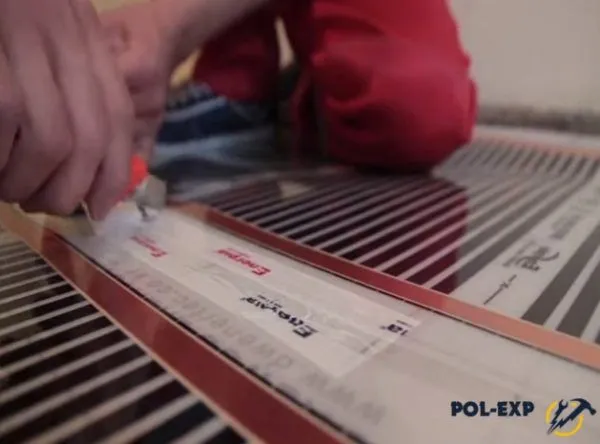

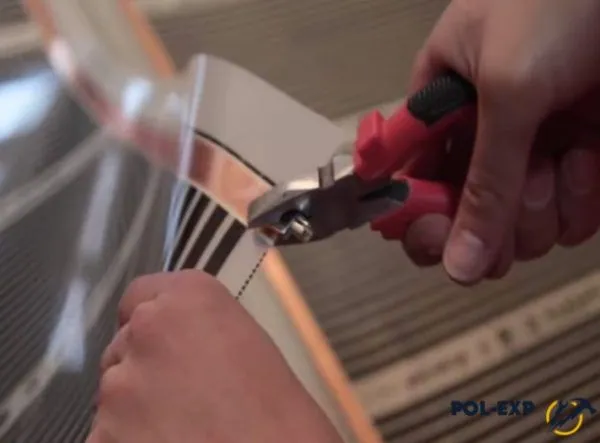

Шаг 7. Подсоединяют контакты. Для этого в зазор между медной и серебряной шиной на срезе пленки вставляют один конец клеммы так, чтобы второй конец находился поверх медной шины. Зажимают клемму пассатижами. Повторяют действия с другой стороны пленки.

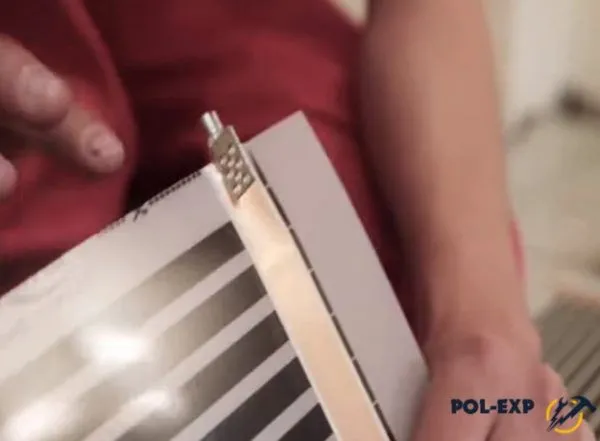

Установка клеммы

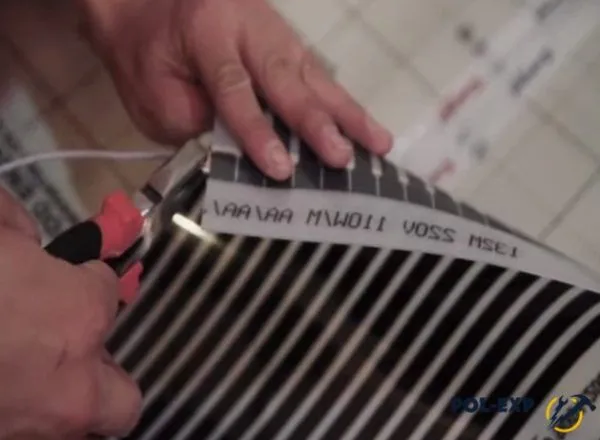

Зажимают клемму пассатижами
Шаг 8. Теперь нужно соединить клеммы с проводами. К одной клемме подключается фаза, ко второй – ноль, и так на каждой полосе пленки. Все клеммы аккуратно зажимают пассатижами, чтобы ничего не повредить. Соединения должны осуществляться параллельно, согласно схеме в инструкции производителя.
Подключение провода и зажим клеммы пассатижами

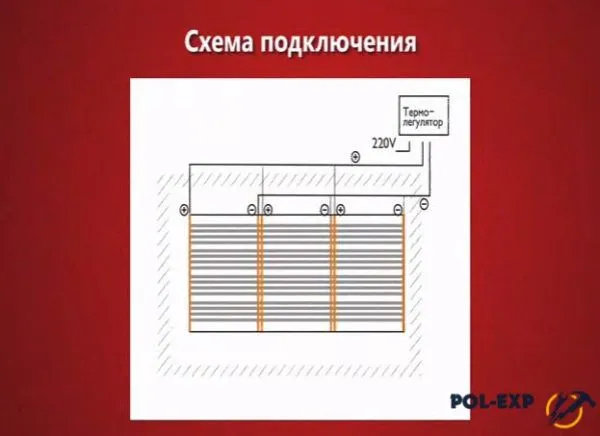

Схема подключения
Шаг 9. Подключив контакты, места соединения изолируют специальным битумным скотчем, который идет в комплекте с теплым полом. Кусочки скотча наклеивают с нижней и верхней стороны, полностью закрывая контакты. Срезы медной шины на свободных концах пленки также следует изолировать, используя отрезки скотча размером 5х2,5 см.

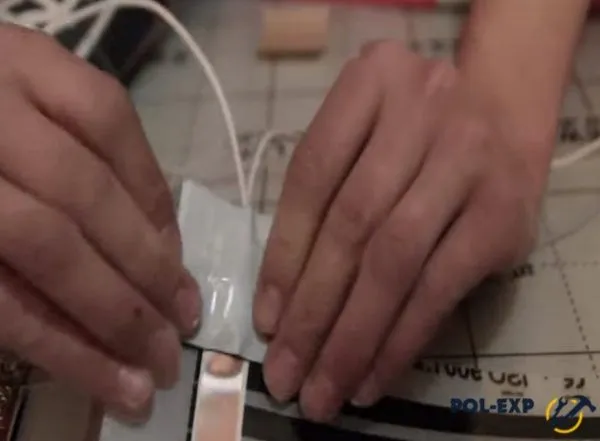

Изоляция клеммы

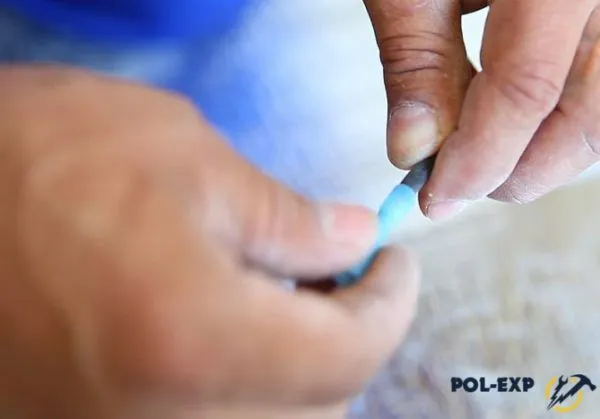

Изоляция среза
Шаг 10. В подложке точно под изолированными контактами вырезают ножом углубления, чтобы на поверхности пола не было выступов. Если этого не сделать, в процессе эксплуатации контакты под нагрузкой сломаются и система выйдет из строя.

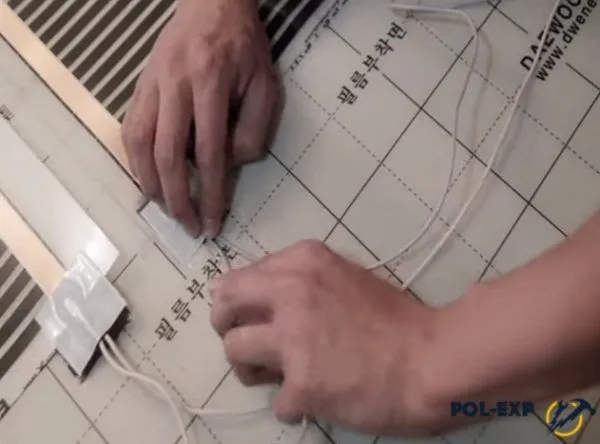

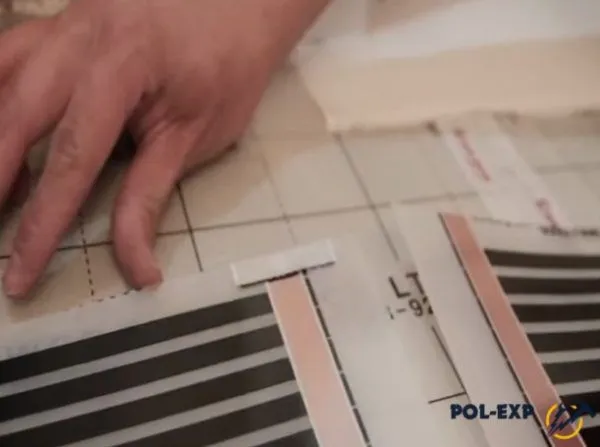

Укладка изолированного контакта в вырезанное отверстие
Шаг 11. К полосе пленки, расположенной у стены с терморегулятором, приклеивают скотчем датчик с тыльной стороны. От края пленки нужно отступить 10-12 см.
Фиксация датчика
Шаг 12. В подложке вырезают углубление под датчик, а затем делают разрез от этого углубления до края подложки. Утапливают датчик в подготовленное отверстие, провод укладывают вдоль разреза и тоже аккуратно углубляют в подложку. Чтобы провод не вылезал, его можно зафиксировать скотчем.

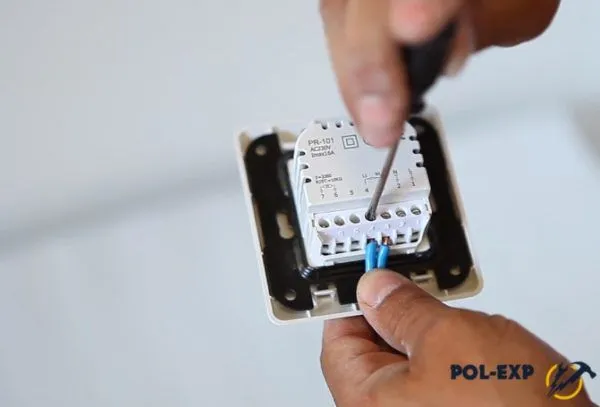

Шаг 13. Монтируют терморегулятор, провода укладывают в штробу, подключают датчик. После этого нужно включить систему и проверить, как она работает. Если пленка греется нормально, прибор выключают, а штробу заделывают ремонтным раствором.

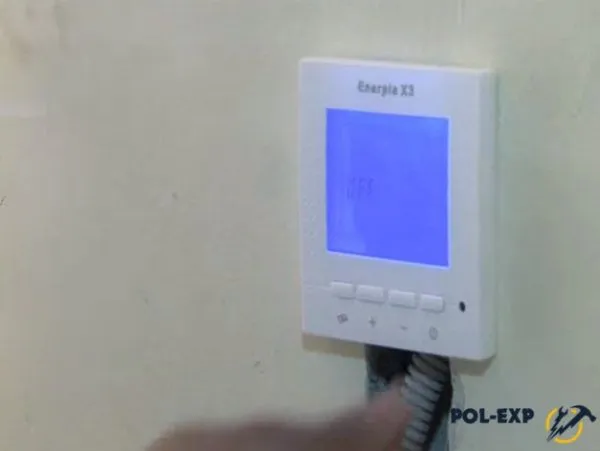

Терморегулятор подключен

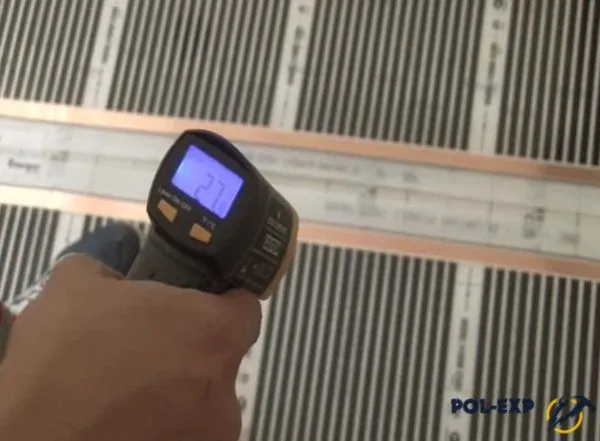

Проверка работоспособности теплого пола

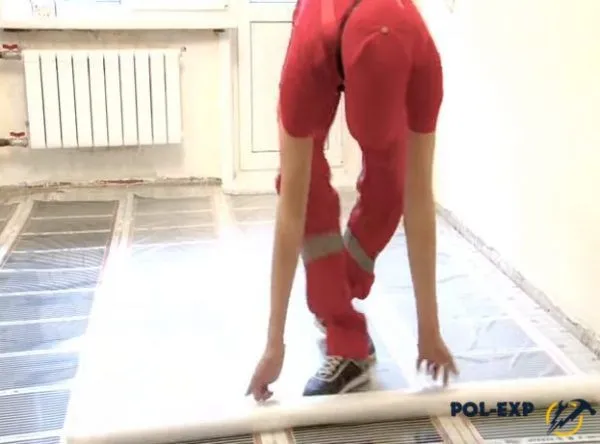

Шаг 14. Поверх теплого пола настилают слой полиэтиленовой пленки, после чего приступают к укладке ламината. Монтаж напольного покрытия должен осуществляться исключительно плавающим способом, чтобы не повредить нагревательные элементы.
Настил пленки

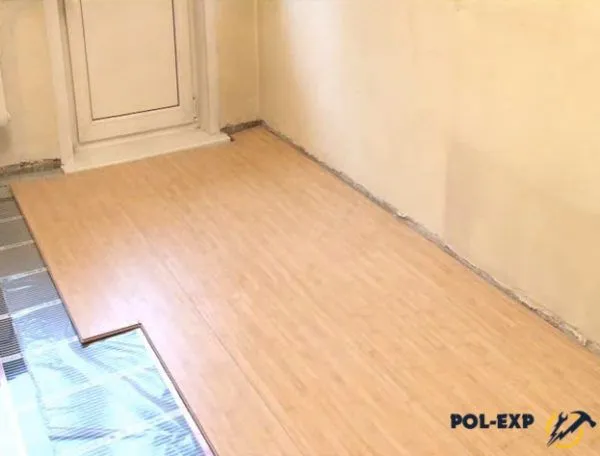

Укладка напольного покрытия
Если на пол планируется укладывать не ламинат, а линолеум или другие рулонные покрытия, поверх полиэтиленовой пленки следует уложить фанерные листы, которые обеспечат защиту карбоновой системе от механического воздействия.
Укладка стержневого пола

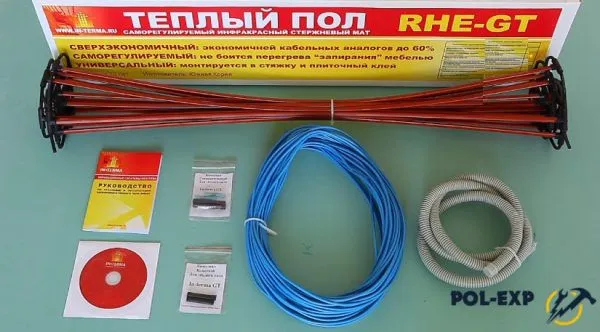

Начинают с проверки комплектации теплого пола. Стержневая система должна включать следующие элементы:

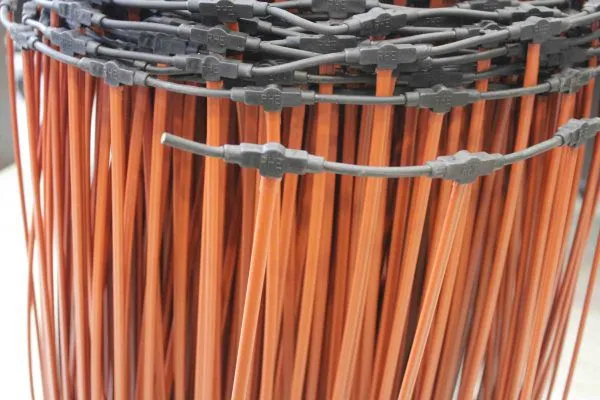

- мат из карбоновых стержней, свернутый в рулон;
- моток соединительного провода;
- два комплекта – соединительный и концевой;
- трубка гофрированная с заглушкой и металлическим зондом;
- гарантийный талон на изделие;
- печатная и видео инструкция от производителя.

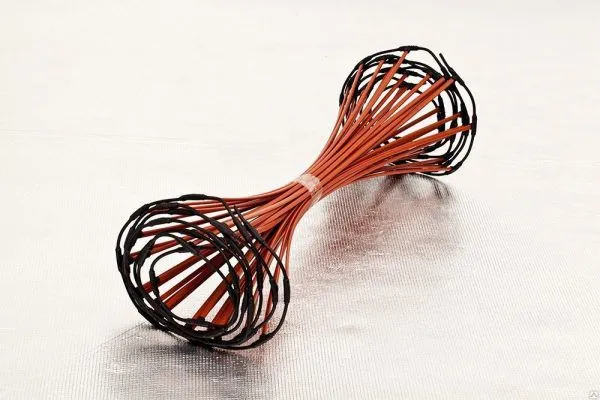

Комплект теплого пола
Далее следует подготовить все, что понадобится в работе:
- теплоизоляционный материал с отражающим покрытием;
- терморегулятор;
- кусачки и обжимные клещи;
- монтажные нож и ножницы;
- отвертка;
- скотч;
- технический фен.
Шаг 1. Выполняют замеры помещения, чтобы правильно рассчитать количество подложки и длину нагревательного мата. Подложка стелется на всю площадь, а нагревательные маты на расстоянии 15-20 см от стен. Проверяют плоскость основания, при необходимости выполняют выравнивание нивелирующей смесью. Для укладки системы нужен прочный, ровный и сухой пол, без каких-либо дефектов.

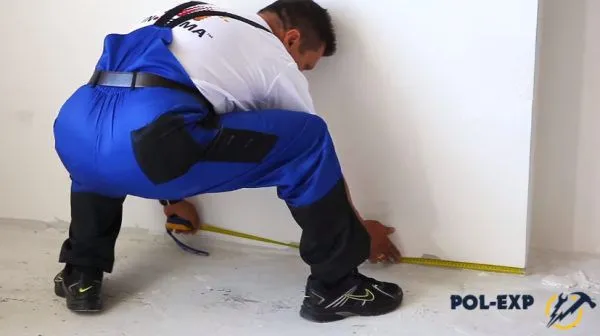

Замеры
Основание должно быть ровным и чистым
Шаг 2. Выбирают удобное место для установки терморегулятора. Он должен находиться на стене, на высоте 50-70 см от пола. Делают в стене углубление по размеру корпуса терморегулятора, а под ним в полу пробивают продольную канавку глубиной 20-30 мм и длиной 40-70 см перпендикулярно стене. В канавку должна легко помещаться гофрированная трубка из комплекта.
Место для установки терморегулятора

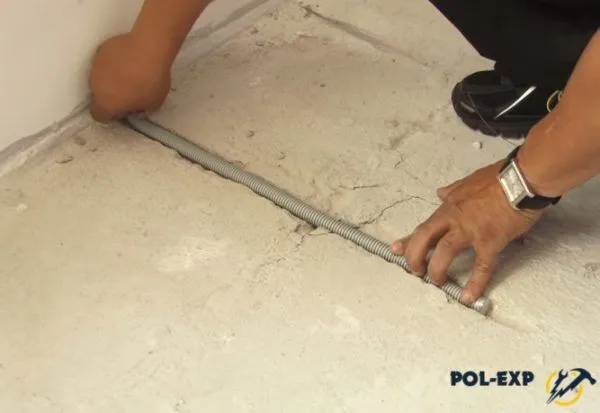

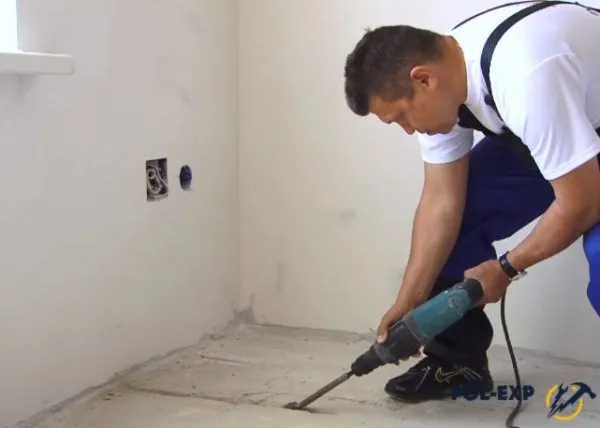

Штробление канавки в полу
В канавку должна помещаться гофра
Совет. Если монтаж системы производится в санузле, ванной комнате или других местах с повышенным уровнем влажности, терморегулятор выносится в сухое помещение.

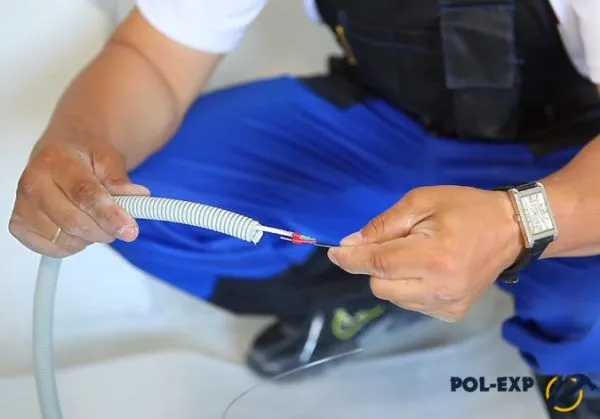

Шаг 3. С помощью зонда датчик температуры продевают в гофрированную трубку и закрывают заглушкой. После этого трубку укладывают в штробу и выводят к стене.
Введите датчик в трубку с помощью зонда

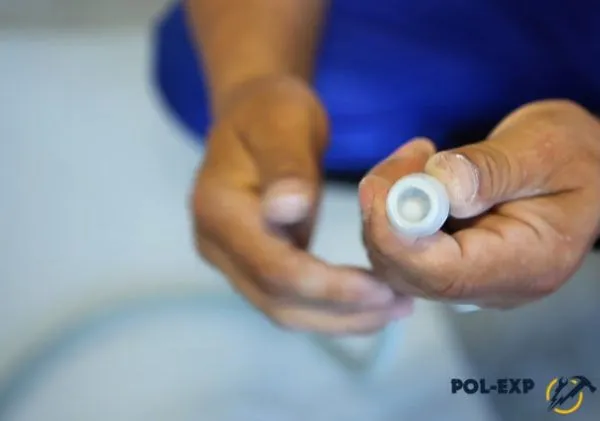

Установка заглушки

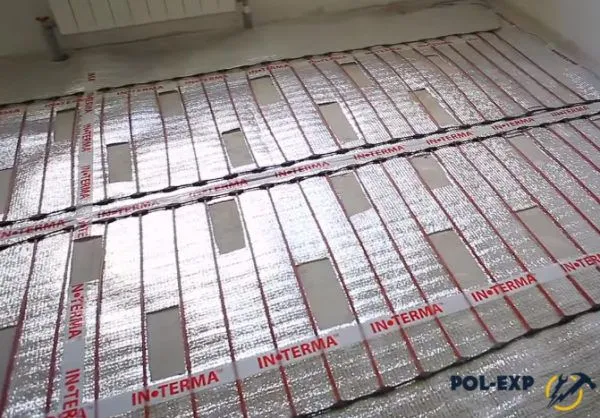

Шаг 4. Пол очищают от пыли и укладывают подложку, отражающим слоем вверх. Подложка должна полностью закрывать площадь основания, а чтобы материал не сдвигался, его по краям фиксируют степлером, клеем или двусторонним скотчем к основанию. Полосы подложки на стыках обязательно проклеивают скотчем.

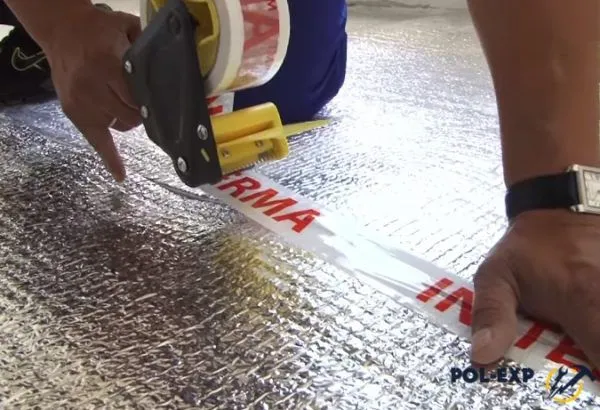

Укладка подложки, фиксация скотчем

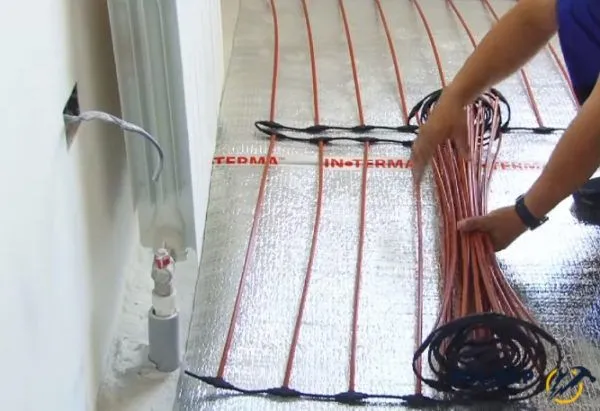

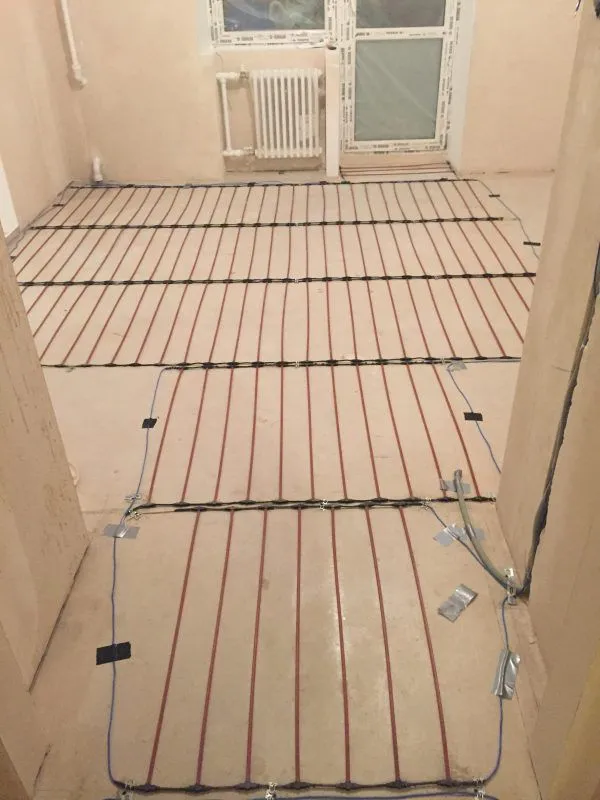

Шаг 5. Раскладывают систему на полу. Начинают с той стороны, где будет находиться терморегулятор. Мат укладывают к стене стороной с гильзами соединительного комплекта. Учтите, что стержни мата необходимо располагать параллельно штробе в полу.

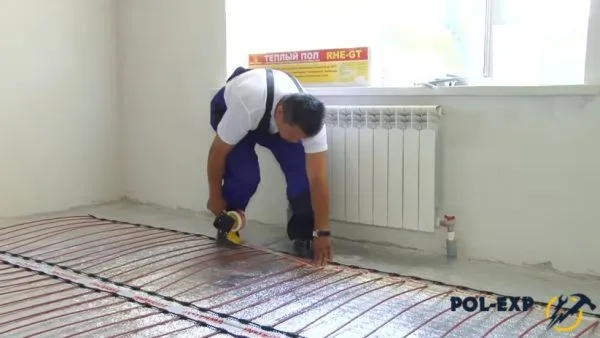

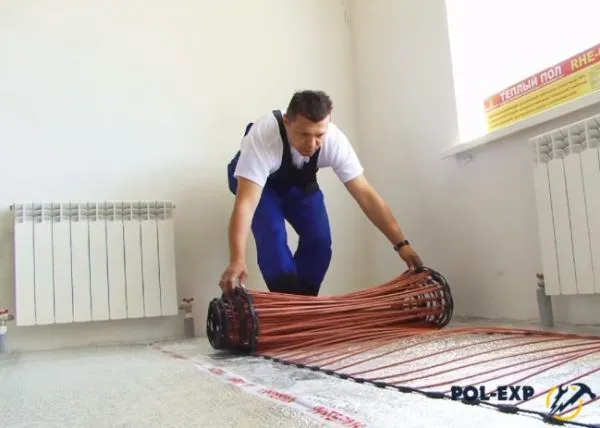

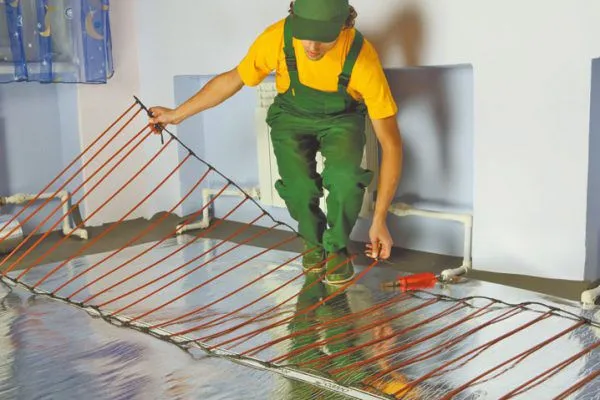

Раскладка первой полосы
Шаг 6. Дойдя до конца полосы, аккуратно разрезают соединительный провод в месте разворота от стены, после чего разворачивают рулон на 180 градусов и продолжают укладку в обратном направлении.

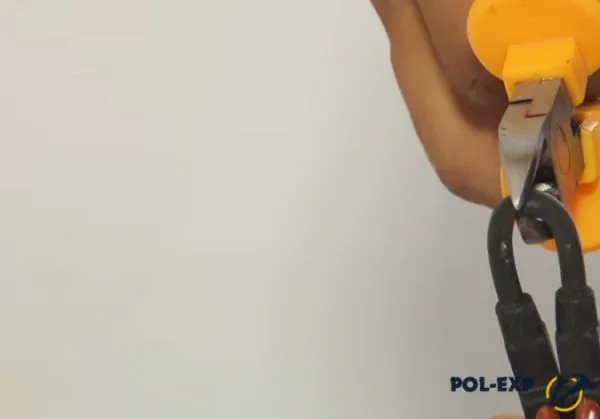

Разрезание провода
Переворачивание и полосы и продолжение укладки
Важно! Разделять маты следует исключительно посередине силового кабеля, между гибкими стержнями, а максимальная длина одной нагревательной полосы не должна превышать 25 м. Несоблюдение этих условий приведет к нарушениям в работе системы.

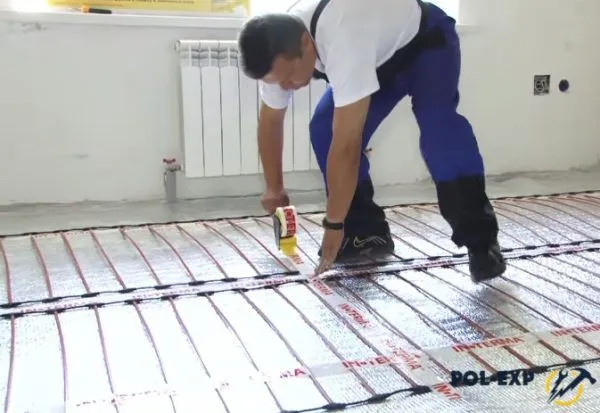

Шаг 7. Так как маты легко сдвигаются, их стоит закрепить по длине и ширине скотчем. Полосы скотча наклеивают прямо на стержни, немного отступив от края по бокам. Очень важно, чтобы стержни нигде не соприкасались между собой.
Фиксация матов по длине
Фиксация матов по ширине

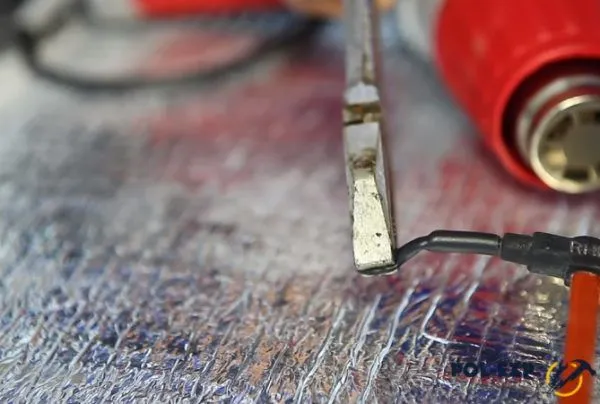

Шаг 8. Провода в местах разреза полос зачищают от изоляции на 0,7-10 мм, после чего надевают на них термоусаживаемые гильзы и фиксируют их с помощью обжимных клещей.

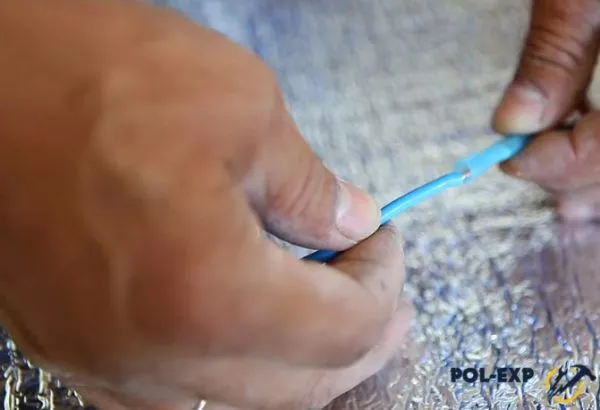

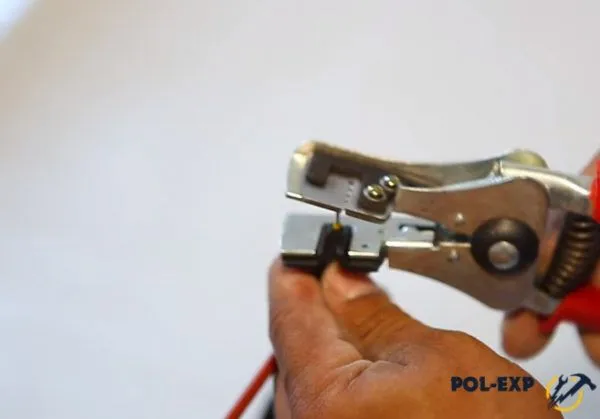

Зачистка изоляции
Термоусадочная трубка

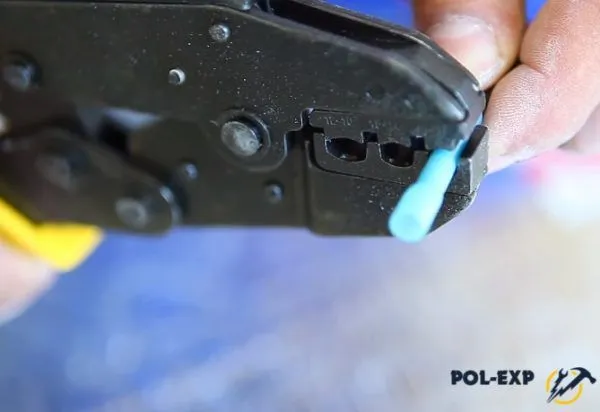

Обжим трубки клещами
Шаг 9. Концы соединительного кабеля также зачищают от изоляции, надевают на них термоусаживаемые трубки из соединительного комплекта, а затем скрепляют с силовым кабелем нагревательного мата, вставляя с другой стороны гильзы. Гильзу сдавливают обжимными клещами, после чего прогревают феном. Под воздействием тепла гильза плотно обволакивает контакты и обеспечивает полную герметичность соединения.
Нужно вставить зачищенный монтажный кабель в гильзу

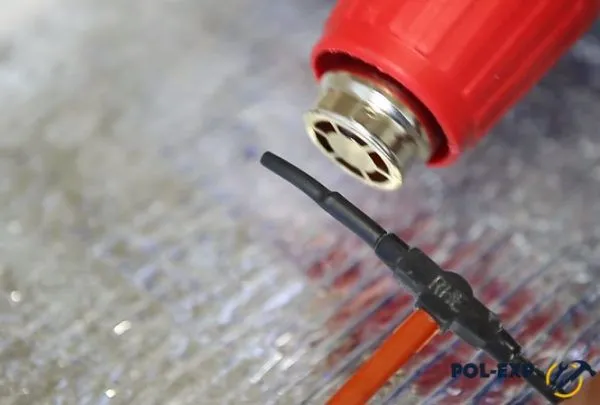

Прогрев гильзы феном
Шаг 10. Теперь сдвигают трубку на проводе к месту соединения так, чтобы она полностью закрывала гильзу, и опять прогревают феном. Точно так же подключают контакты на других матах, последовательно соединяя одну полосу с другой. Конец силового кабеля на последней полосе необходимо изолировать с помощью трубки из концевого комплекта. Ее надевают на провод, прогревают и обжимают клещами.

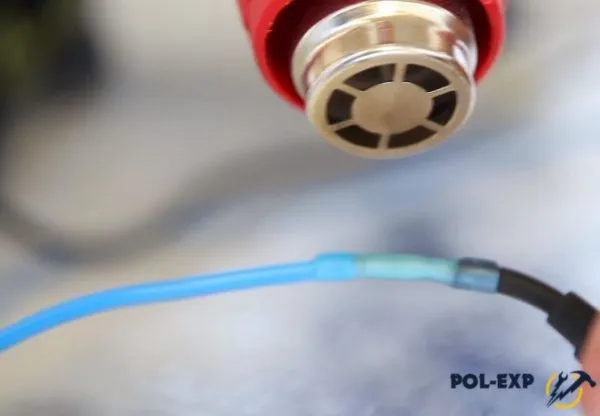

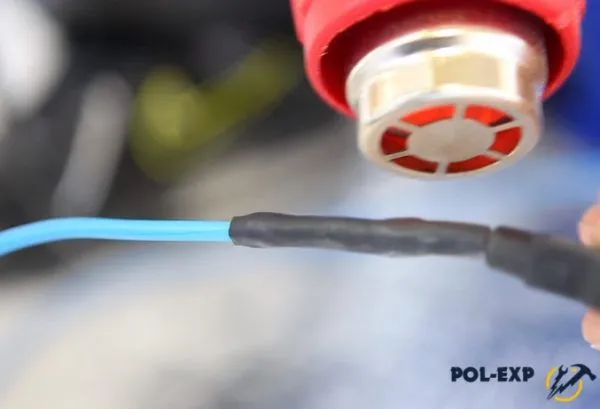

Прогрев трубки феном

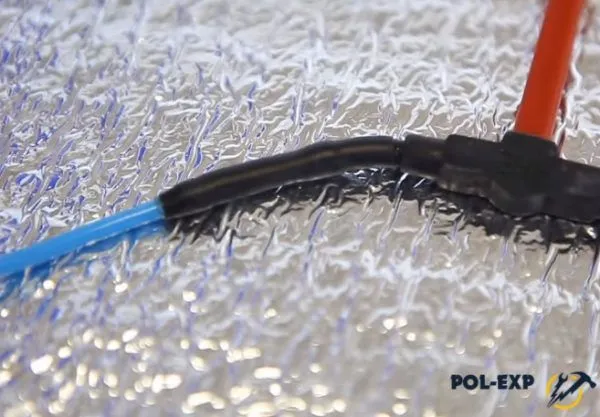

Так выглядит соединение
Соединение полос
Монтаж концевой термоусаживаемой трубки
Трубку нужно обжать клещами

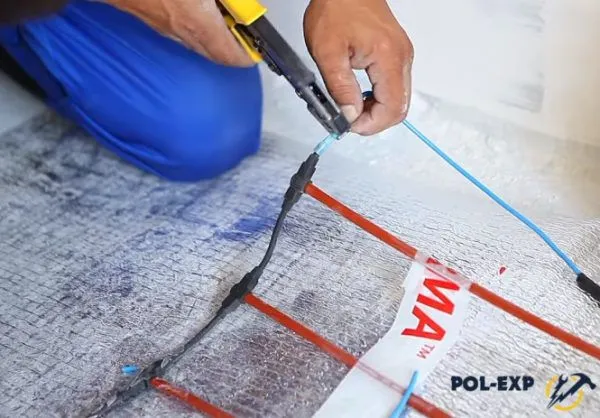

Шаг 11. Провода от первой полосы подсоединяют к соответствующим гнездам на терморегуляторе. Подключение должно производиться строго по схеме, которая прилагается к инструкции, так как от этого зависит безопасность отопительной системы.

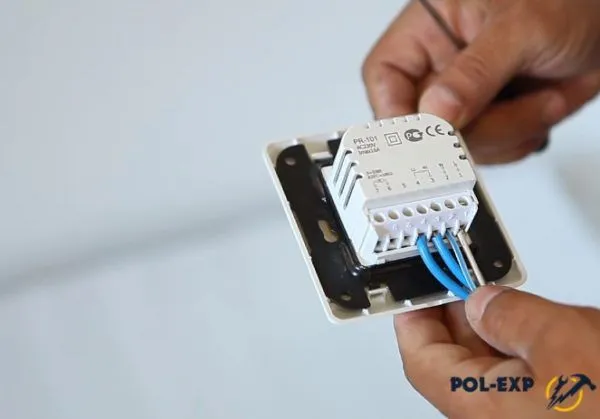

Подключение первой полосы мата с помощью соединительного провода и комплекта КС
Подключение необходимо выполнять по инструкции, приложенной к терморегулятору
Шаг 12. В теплоизолирующей подложке делают небольшие вырезы между стержнями с шагом около 30 см и в шахматном порядке. Эти вырезы необходимы для сцепления стяжки с черновым полом. Над штробой в полу также необходимо вырезать кусок подложки, чтобы теплоотражающий слой не искажал температурные показатели.
Отверстия в теплоотражающем материале

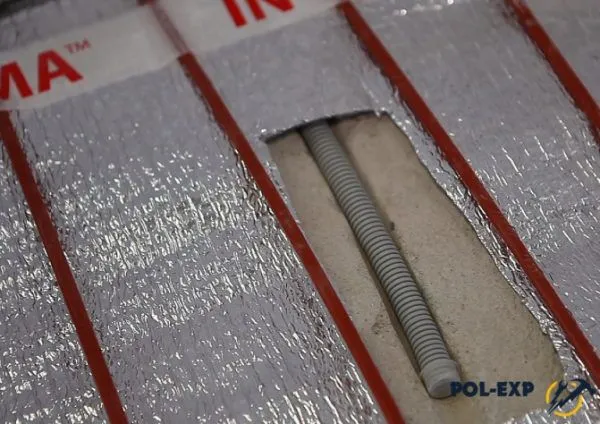

Укладка трубки

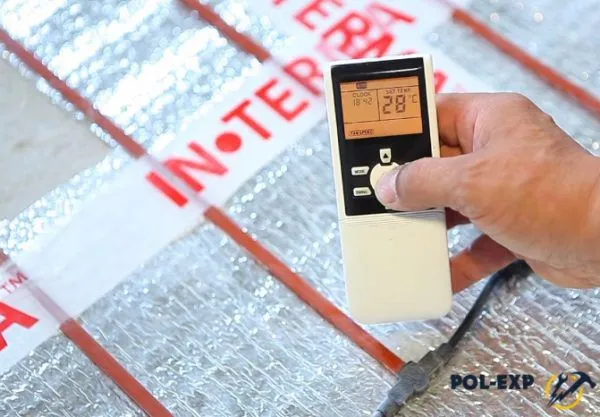

Шаг 13. Проверяют работу систему, включив обогрев на 15 минут. За это время пол должен набрать заданную температуру по всей поверхности.
Проверка работоспособности
Шаг 14. Убедившись, что все работает нормально, готовят раствор для стяжки и заливают теплый пол равномерным слоем толщиной 20-30 мм. Если используется плиточный клей, толщина клеевого слоя вместе с плиткой должна быть не меньше 20 мм.

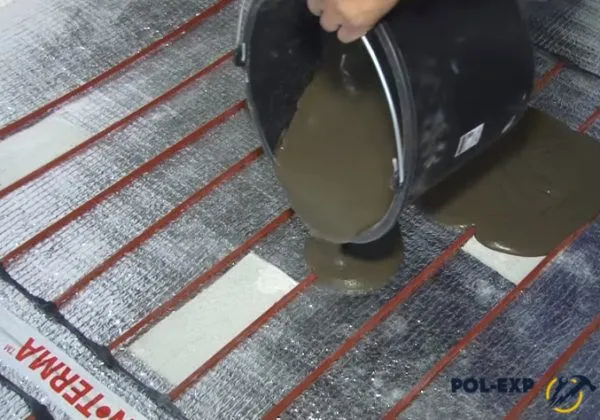

Заливка клея плиточного
Совет. Для теплых полов следует выбирать только специальные смеси, устойчивые к перепаду температур и нагреванию. Обычные клеевые составы и цементный раствор для этих целей не предназначены и в процессе эксплуатации быстро повреждаются.
Шаг 15. Укладка плитки выполняется стандартно, главное – не наступать в процессе работы на стержни. Если пол заливается стяжкой, поверхность выравнивают правилом и оставляют до полного высыхания.

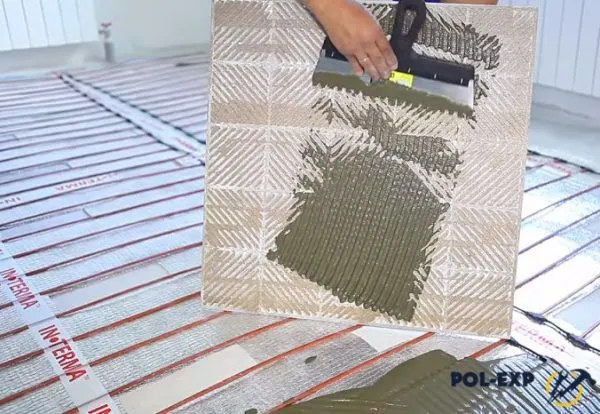

Нанесение клея на плитку

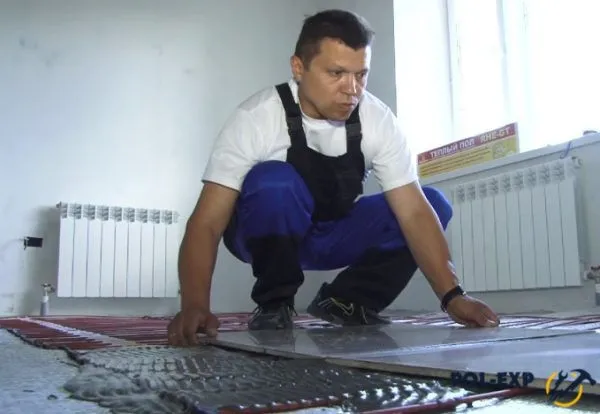

Укладка плитки
Сверху на стяжку можно укладывать любое финишное покрытие, желательно с хорошей теплопроводностью. Включать систему нужно не раньше, чем через 28 суток после заливки стяжки.
Видео – Карбоновый теплый пол
Можно ли делать теплый пол на деревянный пол?
Да, можно установить теплый пол на деревянный пол. Однако, перед установкой теплого пола на деревянный пол, необходимо учитывать несколько факторов:
-
Толщина деревянного пола: теплый пол является дополнительным слоем на полу, поэтому необходимо убедиться, что толщина деревянного пола достаточна для установки теплого пола без ущерба для прочности пола.
-
Состояние деревянного пола: перед установкой теплого пола на деревянный пол необходимо убедиться, что деревянный пол не имеет видимых повреждений, трещин или заломов. Если деревянный пол поврежден, его необходимо отремонтировать или заменить перед установкой теплого пола.
-
Выбор теплого пола: не все виды теплого пола подходят для установки на деревянный пол. Например, системы с горячей водой могут быть тяжелыми и не рекомендуются для установки на деревянный пол. Лучшим выбором для деревянного пола может быть электрический теплый пол.
-
Установка: установка теплого пола на деревянный пол должна производиться в соответствии с инструкциями производителя и строительными нормами, чтобы обеспечить безопасность и качество установки.
В целом, установка теплого пола на деревянный пол возможна, но необходимо учитывать ряд факторов, чтобы обеспечить безопасность и качество установки. Рекомендуется обратиться к опытным специалистам, чтобы получить рекомендации по выбору и установке теплого пола на деревянный пол.
