Карбоновый теплый пол: стержневой, из пленки или сплошной

20.06.2023

Для многих владельцев жилья создание собственной системы отопления является важным выбором. Ограничения, такие как условия монтажа, нагрузка на перекрытие и доступные источники энергии, могут препятствовать применению стандартных методов. В таком случае карбоновый теплый пол может быть наиболее подходящим решением.

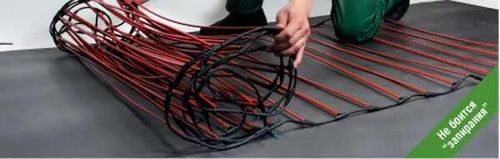

Карбоновый теплый пол: стержневой, из пленки или сплошной

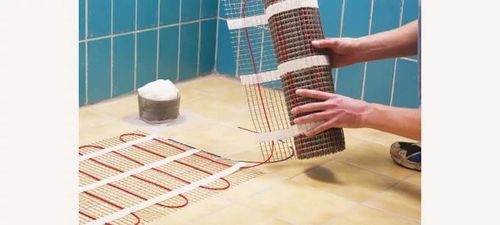

Карбоновый мат в рулоне

Достоинства карбонового пола

Чтобы стало понятно, почему карбоновые нагревательные элементы позиционируются на рынке как самое удачное решение, стоит кратко рассмотреть часто используемые виды отопления.

Водяная система

Несомненным достоинством системы является возможность работы от любого источника энергии (газ, твердое, жидкое топливо, электричество), а также наличие проверенных временем решений в виде готовых товаров на рынке.

Недостатков больше. Стоимость создания системы велика, массогабаритные показатели значительны, чтобы устроить теплые полы своими руками — понадобится создать стяжку значительной высоты, подготовить основание. В старых домах решение может быть неприменимым из-за нагрузки на междуэтажное перекрытие.

Электрическая кабельная система

Следующий шаг в развитии достаточно легких и простых в устройстве своими руками систем — кабельные теплые полы. Они легко монтируются, не требуют жесткого основания, облегчают укладку стяжки. Расширяется диапазон использования. К недостаткам относится низкая стойкость к повреждениям — перебитый в одном месте проводник может оставить без тепла всю комнату.

К другим минусам системы относится относительная дороговизна и все еще значительные массогабаритные показатели стяжки для укладки. Кроме этого, кабельный пол излучает в электромагнитном спектре, что потенциально небезопасно для здоровья.

Электрическая пленочная система

Пленочный теплый пол считается почти идеальным решением. Нагревательные элементы легкие и тонкие, укладка не занимает много времени, а подключение может выполняться своими руками. Система устойчива к разрушениям, выход из строя одной зоны выделения тепла не приводит к неполадкам в работе другим.

Пленочный пол носит название излучающего. Он не только передает тепло воздуху разницей температур. Инфракрасный пленочный теплый пол работает как излучатель, бесконтактным методом нагревающий находящиеся поблизости предметы, заставляя их подогревать пространство комнаты.

К недостатку резистивных пленок классического типа относится их низкая прочность (нельзя ставить мебель на не покрытый стяжкой нагреватель), опасность коротких замыканий при воздействии влаги.

Карбоновый теплый пол соединяет в себе все достоинства легких пленочных и кабельных систем, избавляясь при этом от целого ряда присущих им минусов. На сегодня массовый рынок предлагает следующие готовые решения:

классический стержневой карбоновый пол (в виде незащищенных шин или карбоновых матов в оболочке);
пленочные решения дорожечного типа, покрытые изолирующей пленкой;
сплошной пол из карбона, предлагаемый в виде пленки, вся площадь которой представляет собой резистивный элемент на карбоновой основе.

В зависимости от поставленных целей, будущей структуры системы отопления — можно выбрать тот или иной тип нагревателя для обеспечения тепла в комнатах квартиры или дома.

Отдельно можно выделить отсутствие вредного для здоровья электромагнитного излучения у карбоновых полов. Также, отмечается значительно меньшее потребление энергии по сравнению с сугубо резистивными решениями, даже учитывая, что стержневой карбоновый пол работает как инфракрасный нагреватель.

Классическая стержневая технология

Незащищенная шина или более удобный в укладке карбоновый мат могут выступать альтернативной водяной система отопления. Между ними есть определенные сходства в требованиях:

нагреватели укладываются внутрь стяжки;
толщина покрытия, которую необходимо создавать для карбонового мата или шины, по характеристике сходны с теплым водяным полом: 20-25 мм над трубкой или изолирующей пленкой мата;
для укладки нагревательного слоя требуется ровное, прочное основание.

Карбоновый мат или шина представляют собой ряд трубок, расположенных на малом расстоянии. Они подключаются многожильным кабелем с двух сторон. Для соединения шин или матов в единую структуру используется простая схема соединения и комплект предлагаемых производителем муфт, в том числе концевых.

Сетки трубок прогревают стяжку или поверхность финишного покрытия равномерно, без образования холодных зон. Уровень потребления энергии сходен с кабельными нагревателями, однако карбоновый мат имеет большую устойчивость к повреждениям. Невозможно вывести из строя всю структуру отопления комнаты повреждением одной зоны.

К недостатку карбоновой стержневой отопительной технологии относится низкая ремонтопригодность. Чтобы избежать неполадок в виде отгорания отдельных элементов, не стоит покупать дешевые изделия, например, производства Южная Корея. Помещенный в стяжку, стержень не может быть заменен без значительных усилий. В результате отгорания на полу могут образоваться некомфортные холодные участки.

Пленочная дорожечная технология

Пленочные инфракрасные карбоновые нагреватели имеют преимущества перед продуктами классического типа, построенных на проводниковой технологии.

Карбоновую дорожку между двух изолирующих пленок трудно повредить.
На нагреватель можно устанавливать мебель при условии малой площади контакта ножек.
Карбоновый дорожечный элемент можно класть непосредственно под финишное напольное покрытие, например, укладывая ламинат своими руками или настилая ковролин.

Подключение отдельных нагревательных блоков не отличается сложностью. Достаточно следовать рекомендациям производителя.

Для укладки инфракрасного карбонового пола своими руками достаточно создать прочное и ровное основание. Финишным покрытием может выступать клеевой состав для плитки. Это удобно, если пол покрывается керамикой. К достоинствам пленочной дорожечной технологии относится надежность. Нельзя уничтожить систему отопления, выведя из строя один нагреватель — все остальные продолжат работать.

Отдельно стоит отметить, что дорожечная карбоновая пленка обладает высокой отказоустойчивостью. Особая структура каждой дорожки затрудняет вывод ее из строя. А если учесть, что каждый нагреватель в виде пленки состоит из десятков отдельных дорожек — становится ясно, что вывести из работы весь элемент весьма трудно.

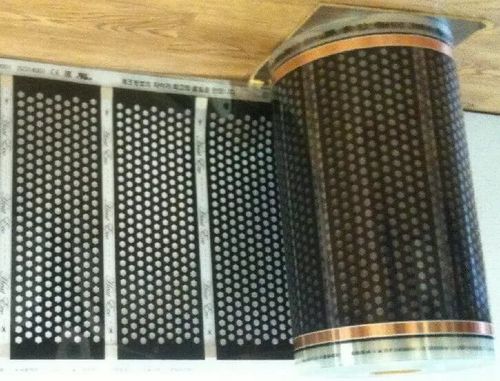

Дорожечный карбоновый пол

Сплошная пленочная технология

Отдельный товарный сегмент на рынке — сплошной карбоновый теплый пол. Это развитие пленочной дорожечной технологии. Это рулонный материал, центральный слой которого представляет собой резистивный элемент.

Он защищен с двух сторон изолирующей пленкой (описание упрощено, количество слоев резистивной структуры — минимум три, защитной — в среднем по 5 с каждой стороны).

При подаче напряжения вся площадь нагревается, отдавая тепло конвекцией и инфракрасным излучением. Данная технология отличается от своих предшественников сразу несколькими достоинствами:

резко падает потребляемая мощность, до 2-3 раз по сравнению с дорожечной технологией и до 4-5 раз с кабельным теплым полом;
не имеет такой характеристики, как расстояние между зонами отдачи тепла. Он всегда образует равномерно нагретую поверхность;
повредить нагревательный элемент очень трудно. Для этого его нужно перерезать перпендикулярно линии соединения точек подключения. Сделать это — невозможно в большинстве случаев, поэтому уровень отказов системы отопления низок;
нагреватель предлагается с разным уровнем защиты от влаги;
легко укладывается своими руками;
для монтажа системы отопления потребуется только надежное, крепкое основание и минимальный слой финишного покрытия, в роли которого может выступать ламинат, линолеум или ковролин.

Технология сплошного тонкого нагревателя подразумевает некоторые ограничения в использовании. В частности, нельзя ставить на сплошной карбоновый мат тяжелую мебель. Из-за этого происходит локальный перегрев, что может вызвать изменения в структуре резистивного элемента и отказ области, подвергающейся нагрузке.

Сплошной карбоновый теплый мат может применяться в роли крайне энергоэффективного решения в местах с частыми перебоями электроэнергии. Среднестатистический показатель работы нагревателя для поддержания комфортной температуры в нормально утепленном доме или квартире — всего 15 минут в час. При этом в случае сбоя питания можно задействовать электрогенератор. Это решение оптимально по стоимости для множества потребителей — сплошной карбоновый пол не потребует большой отдачи мощности для функционирования.

Пленочный карбоновый нагреватель

Как выбрать карбоновый нагреватель

На массовом рынке сплошные карбоновые нагревательные пленки предлагает торговая марка Heat Plus (Корея), «ХитЛайф», OKondol, Exel. Есть и продукты отечественного производства. Они отличаются по степени прочности, допустимым условиям эксплуатации, энергопотреблению, выделяемой тепловой мощности.

Сплошные карбоновые пленочные нагреватели позиционируются как самое удачное технологическое решение на рынке. Их легко использовать, если нужен обогрев квартиры или частного дома. Отдельные продукты найдут свое применение в теплицах и оранжереях.

При этом на массовом рынке можно подобрать продукт для конкретных условий использования, отвечающий критериям оптимального соотношения цены и характеристик. К примеру, легко приобрести сплошной карбоновый нагреватель для укладки под тонкую стяжку, ламинат, линолеум или ковролин.
