Расчет глубины промерзания грунта по СНиП
- Строительные нормы и правила
- Расчет уровня почвенного промерзания
- Влияние морозного пучения грунта
- Влияние толщины снежного покрова
При проведении строительных работ необходимо учитывать глубину промерзания грунта согласно стандартам СНиП. Этот параметр играет ключевую роль в определении необходимой глубины основания здания. Для точного расчета этой глубины невозможно обойтись без учета значения глубины промерзания грунта, которое можно определить по карте.
Строительные нормы и правила
Строительные нормы и правила (СНиП) – это совокупность нормативных актов, регламентирующих деятельность строителей, архитекторов и инженеров. Информация, содержащаяся в этих документах, позволяет возвести долговечное и надежное здание или правильно проложить трубопровод.
Карта, с нанесенными на ней цифрами глубины промерзания грунта, была создана еще в СССР. Она содержалась в СНиП 2.01.01-82. Но позже на смену данному нормативному акту был создан СНиП 23-01-99, карту в него не включили. Сейчас она есть только на сайтах.
Содержащие информацию о глубине промерзания грунта СНиП имеют номера 2.02.01-83 и 23-01-99. В них перечислены все условия, от которых зависит степень воздействия мороза на почву:
Карта нормативной глубины промерзания почвы в разных регионах России
- цель, с которой было возведено сооружение;
- характеристики конструкции и нагрузка на фундамент;
- глубина расположения коммуникаций;
- расположение фундаментов соседних зданий;
- текущий и будущий рельеф территории застройки;
- физические и механические параметры грунта;
- особенности наложений и количество слоев;
- гидрогеологические характеристики района стройки;
- сезонная глубина, на которую промерзает земля.
В настоящее время установлено, что применение для установления глубины промерзания грунта СНиП 2.02.01-83 и 23-01-99 дает более точный результат, чем использование значений, взятых с карты, так как в них учитывается больше условий.
Следует отметить, что рассчитанная степень воздействия низких температур не равна действительной, так как некоторые параметры (уровень нахождения грунтовых вод, уровень снежного покрова, влажность почвы, параметры минусовых температур) не являются постоянными и меняются со временем.

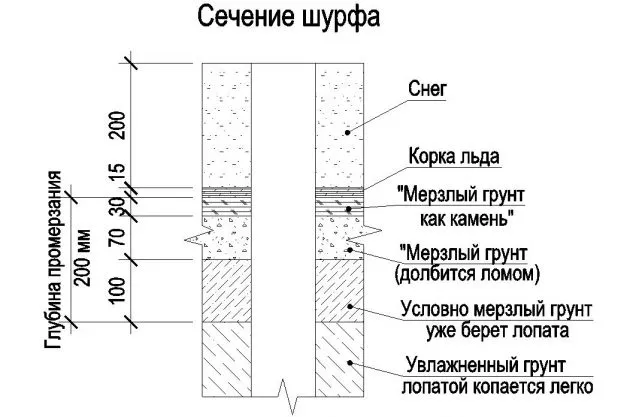

Реальное промерзание грунта
Расчет уровня почвенного промерзания
Расчет глубины, на которую промерзает почва, производится по образцу, указанному в СНиП 2.02.01-83: h=√М*k, где М – это абсолютные среднемесячные температуры, сложенные вместе, а k – показатель, значение которого зависит от вида земли:

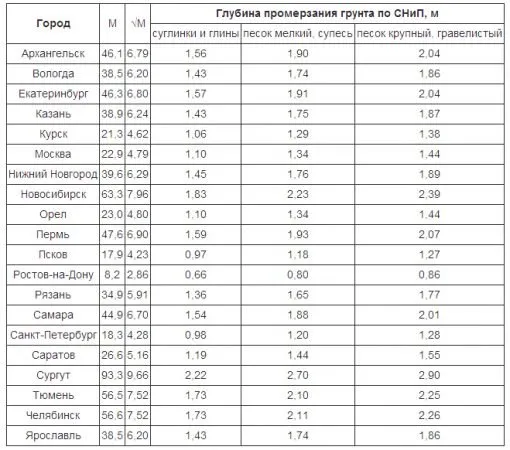

Таблица – глубина промерзания грунта по СНИП
- суглинки или глинистые земли – 0,23;
- супеси, пылеватые и мелкодисперсные пески – 0,28;
- пески крупной, средней и гравелистой фракции – 0,3;
- крупнообломочный вид – 0,34.
Из вышеприведенных цифр становится понятно, что степень грунтового промерзания прямо пропорциональна увеличению его фракции. При работе на глинистых почвах нужно брать в расчет еще один фактор, а именно количество содержащейся в ней влаги. Чем больше воды содержится в земле, тем выше степень морозного пучения.
Фундамент дома должен быть расположен ниже уровня промерзания. В противном случае сила вспучивания вытолкнет его вверх.
При расчете этого параметра лучше не надеяться на собственные силы, а обратиться к специалистам, обладающим полной информацией обо всех факторах, от которых зависит влияние низких температур на основание здания.
Влияние морозного пучения грунта
Под термином «морозное пучение» понимается уровень деформации грунта во время оттаивания или замерзания. Он зависит от того, какое количество жидкости содержится в слоях почвы. Чем больше этот показатель, тем сильнее промерзнет почва, поскольку по физическим законам при замерзании молекулы воды увеличиваются в объеме.

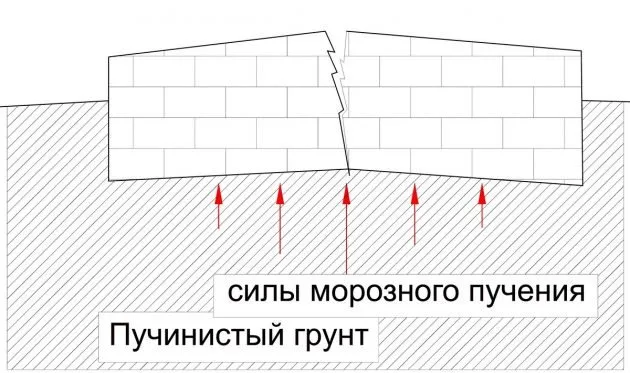

Сила морозного пучения
Еще одним фактором, влияющим на пучение при морозах, являются климатические условия региона. Чем больше месяцев с минусовой температурой, тем значительнее промерзает земля.
Больше всего подвержены морозному пучению пылеватые и глинистые грунты, они могут увеличиться в размере на 10% от своего изначального объема. Меньше подвержены пучению пески, совсем отсутствует это свойство у каменистых и скалистых.
Глубина грунтового промерзания, указанная в СНиП, рассчитывалась с учетом наихудших климатических условий, при которых снег не выпадает. Фактический уровень, на который промерзает земля, меньше, так как сугробы и лед играют роль теплоизоляторов.
Земля под фундаментом зданий промерзает меньше, так как в зимний период ее дополнительно согревает отопление.

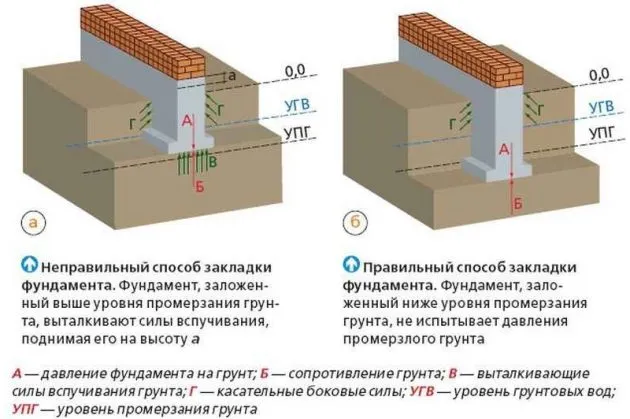

Воздействие пучения грунта на плитный фундамент
Чтобы сберечь почву от замерзания, можно дополнительно утеплить территорию на расстоянии 1,5–2,5 метров по периметру основания дома. Так можно устроить мелкозаглубленный ленточный фундамент, являющийся, к тому же, более экономичным.
Влияние толщины снежного покрова
В холодные месяцы снежный покров является теплоизолятором и напрямую влияет на степень глубины промерзания грунта.

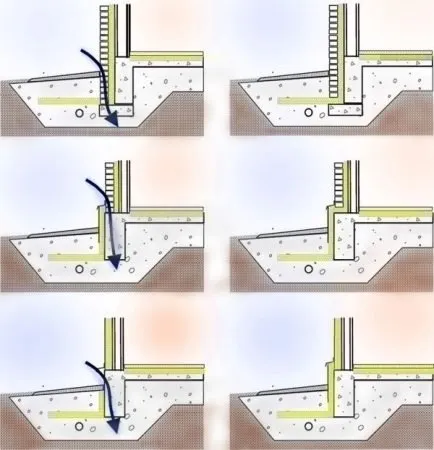

Тепловые потери в фундаменте при неправильной теплоизоляции

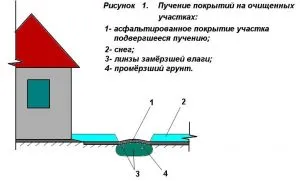

Обычно владельцы расчищают снег на своих участках, не догадываясь, что это может привести к деформации фундамента. Земля на участке промерзает неравномерно, из-за этого повреждается основание дома.
Дополнительной защитой от сильных морозов могут быть кустарники, посаженные по периметру здания. На них будет скапливаться снег, защищающий фундамент от низких температур.
Видео по теме: Реальная глубина промерзания грунта
Что такое расчетная глубина промерзания грунта?
Расчетная глубина промерзания грунта — это глубина, на которую в зимнее время может проникать мороз в грунт. Эта глубина является важным параметром при проектировании зданий, дорог, мостов и других инфраструктурных объектов, так как позволяет определить глубину заложения фундаментов, необходимую для предотвращения их разрушения из-за промерзания грунта.
Расчетная глубина промерзания зависит от климатических условий, типа грунта, его влажности, содержания солей и других факторов. Для разных регионов определяют свои расчетные глубины промерзания грунта, которые учитывают климатические особенности местности.
Определение расчетной глубины промерзания грунта является важным шагом при проектировании зданий и сооружений, так как позволяет выбрать оптимальную глубину заложения фундаментов и других конструкций, обеспечивающую их надежность и долговечность. Недооценка этого параметра может привести к серьезным проблемам, таким как образование трещин в фундаментах, деформации зданий и сооружений, а также повреждению коммуникаций.
