Керамический дымоход: устройство и правила пошагового монтажа

Хотите создать эффективную систему отопления в бане, которая не требует частых ремонтов, диагностики и замены? Одну, которая никогда не подведет и не приведет к ситуациям, когда соседи ищут ведра с водой, потому что «сэндвич» или кирпичная труба сломались? Тогда не экономьте и купите керамический дымоход — надежный, устойчивый к огню и идеальный для использования в бане.

Содержание:

• Чем славятся керамические трубы?
• Как устроен керамический дымоход?
• Какие требования к дымоходам из керамики?
• Как установить в своей бане систему UNI?
  • Этап I. Готовимся к монтажу
  • Этап II. Соединяем дымоход
  • Этап III. Обшиваем керамическую трубу
  • Этап IV. Закрепляем дымоход
  • Этап V. Декорируем верхнюю часть дымохода

• 4 Как установить в своей бане систему UNI?
  • 4.1 Этап I. Готовимся к монтажу
  • 4.2 Этап II. Соединяем дымоход
  • 4.3 Этап III. Обшиваем керамическую трубу
  • 4.4 Этап IV. Закрепляем дымоход
  • 4.5 Этап V. Декорируем верхнюю часть дымохода

Чем славятся керамические трубы?

Современные керамические трубы подходят как для отвода газов с самой разной температурой, так и для твердотопливных и жидких котлов. Выпускаются специально и такие трубы из керамики для дымоходов, которые предназначены исключительно для низкотемпературных котлов, где дым не бывает горячее 200°С.

Вот чем отличаются керамические дымоходы:

• Универсальность;
• Устойчивость к частому изменению температуры;
• Легкая обработка;
• Противопожарность в случае возгорания сажи;
• Аккумуляция тепла;
• Абсолютная водонепроницаемость;
• Газоплотность – никакой дым в помещение парной не проникнет;
• Особая механическая прочность;
• Долговечность и гарантия до 30 лет.

Как устроен керамический дымоход?

Итак, давайте разберемся, из чего состоит такая конструкция:

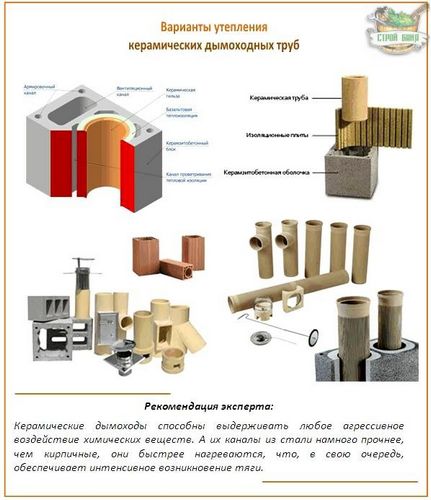

• Керамические блоки, которые выпускаются специально для дымохода.
• Специальная тепловая изоляция.
• Несущий каркас из легкого бетона.

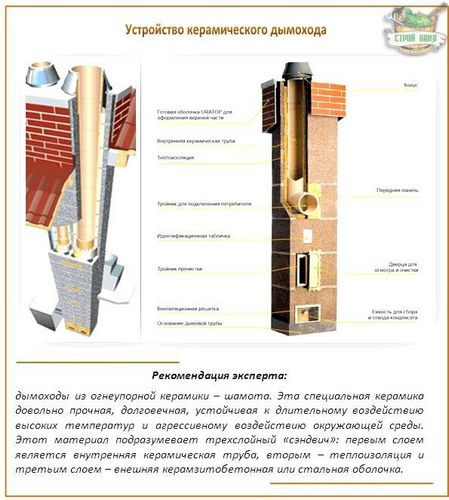

Сам дымоход визуально можно поделить на такие зоны: основание дымовой трубы, емкость для сбора конденсата, тройник прочистки и осмотра, и тройник для подключения печи или котла. У трубопровода для отвода конденсата сифон должен быть не менее 15 см в высоту и 10 см уровня запорной жидкости.

Общая высота керамического дымохода – не менее 5 метров. И чем выше она будет, тем сильнее будет тяга. Даже если переборщить – то может возникнуть аэродинамическое сопротивление, но газы, остывая, будут более тяжелыми в удельном весе, и в итоге тяга все-таки снизится.

Какие требования к дымоходам из керамики?

А вот здесь нужно помнить, что керамические дымоходы для печей должны:

• Возвышаться на 1,20 м над плоской кровлей.
• Не меньше, чем на 50 см над парапетом или коньком.
• Не ниже уровня конька.
• Не ниже линии от конька под углом 10˚ к горизонту.
• Не ниже 5 метров от колосниковой решетки до самого устья трубы.

Еще один важный момент: размер керамического дымового канала не должен быть меньше диаметра дымоотводящего патрубка печи или котла. Кроме того, есть еще специальный ГОСТ 9817-95 для этого.

Как установить в своей бане систему UNI?

Самый современная и перспективная дымоходная система – это керамический дымоход UNI. Давайте рассмотрим на примере, как происходит монтаж такого керамического дымохода, и какие нюансы могут быть в его установке. Естественно, не зависимо от страны-изготовителя, все должно осуществляться по Правилам пожарной безопасности РФ.

Сама установка керамического дымохода достаточно проста: начиная с основания и двигаясь кверху, вы ставите постепенно по каждой составляющей. И внутренняя труба верхней части всегда входит внутрь нижней.

Совет: если вы ставите керамический дымоход в деревянной бане, обязательно учитывайте возможность ее осадки – чтобы потом дымоход не оказался поврежден. А для этого не крепите его жестко к кровле или перекрытию.

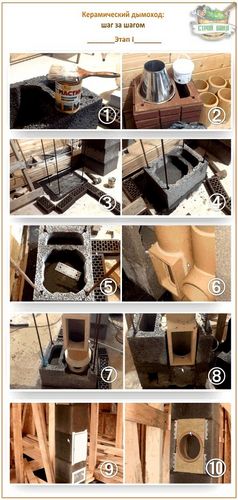

Этап I. Готовимся к монтажу

Итак, первое, что нужно сделать – уточнить точку подключения печи. Основание, на котором будет ставиться керамический дымоход, должно быть идеально ровным и строго горизонтальным. На него кладут цементный раствор и устанавливают модуль с оводом для подключения печи или котла. Именно в нем находится специальная канава для отвода конденсата, обратите внимание.

Этап II. Соединяем дымоход

Готовим кислостойкий раствор для швов по такому рецепту: семь частей специального порошка и одна часть воды. Замешиваем все при температуре воздуха +20°С и в течение часа-полутора используем. Ни в коем случае не добавляйте воду в уже готовый раствор!

Применяется раствор так: ставим тройник на модуль с патрубком и место стыка хорошо промазываем готовой смесью. Тройник в керамическом дымоходе позволяет одновременно осматривать и чистить трубы.

Теперь ставим остальные простые элементы дымохода. Все стыки потом выравниваем влажной губкой, убираем излишки раствора – так внутренние швы будут гладкими и ровными, сажа не станет оседать и дополнительных чисток не понадобится.

Важно! Стыки двух прямых элементов не должны проходить в плите перекрытия – это самая частая причина пожаров в парных. Но, если уж у вас по-другому не получится, обязательно хорошо заизолируйте эти места негорючими материалами.

Если керамический дымоход проходит через чердачное помещение, которое не отапливается, его нужно дополнительно утеплить.

Этап III. Обшиваем керамическую трубу

Опытные строители рекомендуют обшивать керамический дымоход в бане не ГВЛ или огнестойким гипсокартоном, а цементно-стружечными плитами (ЦПС). Также и стекломагнезит (СМЛ) эксперты считают далеко не самым безопасным материалом для парных – ведь в нем содержится значительная доля MgClO2, хлористого магния, а в особо влажной среде этот элемент подвержен гидролизу с выделением хлороводорода. Итог: раздаженные органы дыхания у отдыхающих в бане, разрушающиеся зубы и охриплость голоса. Вплоть до потери сознания – неспроста хлористый водород относится к третьему классу опасности. Вот почему ни в одной стране мира, кроме Китая, СМЛ не производится, а это о многом говорит.

Сами изоляционные плиты обязательно ставьте до начала монтажа керамического элемента. А для удобства герметик из тубы лучше наносите с помощью монтажного пистолета – с обеих сторон гильзы, в канавку верхнего края керамической трубы. Смачивать ее не надо. Когда будете ставить очередной элемент – снимите излишки герметика.

Важно! Во время монтажа необходимо постоянно проверять строгую вертикальность дымохода.

Этап IV. Закрепляем дымоход

Если же дымоход будет выше кровли на 150 см и более, расстояние между точками раскрепления будет более 4 м, его нужно армировать. Первый и самый распространенный способ: стальными прутками по 10 мм диаметром, либо специальным комплексом арматурных стержней от компании-производителя. Такие закладывают в уже существующие отверстия и заливают жидким «цементным молочком». Если же вы используете то, что под рукой, тогда следите за тем, чтобы «цементное молочко» проливалось на всю длину армирования.

Второй популярный способ – это внешнее армирование, с помощью стальных уголков и стальной ленты. Для дымохода делают наружный сварной корсет, и сам дымоход в нем находится, как в скользящей опоре. Так его удобнее и утеплять.

И, наконец, третий способ – это армирование вентиляционного канала. Его бетонируют от основания и усиливают арматурными стержнями. Получается очень и очень надежно.

Этап V. Декорируем верхнюю часть дымохода

Надкровельная часть керамической трубы в ее оболочке не очень-то и привлекательна. Поэтому ее прикрывают имитацией какого-либо материала:

• «Кирпичная» кладка из тяжелого бетона.
• Обмуровка облицовочным кирпичом.
• Облицовка черепицей или сланцем.
• Облицовка волокнистым бетоном, правда, поставки его в Россию временно прекращены.

В принципе, отделать наружную часть дымоходной трубы можно и другим любым материалом – лишь бы он был не горюч.

Уход за керамическим дымоходом достаточно прост: два раза в год у него нужно проверять тягу и герметичность стыков модулей, и по необходимости – чистить внутренние поверхности от сажи. Поверьте, у этого дымохода хлопот намного меньше, чем у других!
