Дымоход для печи или камина — это строение, составленное из качественных кирпичей, без трещин или повреждений. Но, верхняя часть трубы постоянно подвергается различным природным условиям, в том числе, самым разрушительным — дождь и снег. Кроме того, во время сильных дождей или снегопадов, вода может также попасть в дымоход, что может привести к незначительной протечке внутри печи или камина.

Чтобы этого избежать, печники рекомендуют устанавливать на верх дымовой трубы так называемые колпаки и дымники. Выполняют их из любого листового металла, не подверженного ржавчине. Подойдет сталь с полимерным покрытием, алюминий, медь или любой другой материал, который случайно оказался у вас дома (или вы приобрели его в строительном магазине, чтобы сделать колпак на дымоход своими руками).

Содержание:

• Зачем нужен
• Как правильно замерить трубу
• Заготовки
• Собираем без специальных станков
• Видео

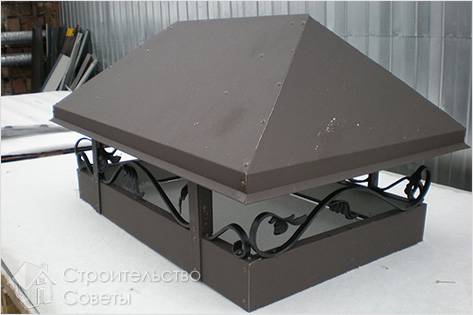

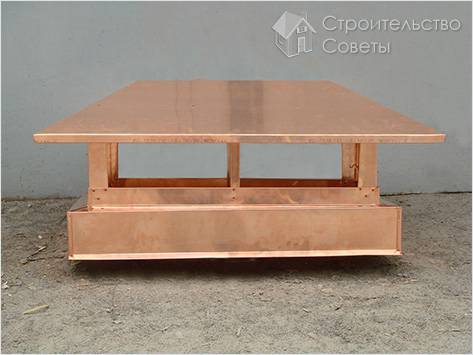

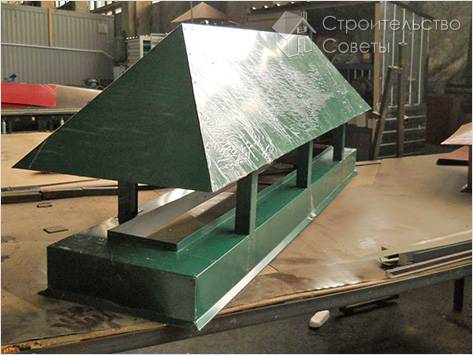

Зачем нужен

Возможно, у вас возник вопрос, почему раньше (лет так 50 и более назад) на печные трубы колпаки не одевали? Все дело в доступности материала. В то время в нашей стране достать хороший листовой металл было иногда весьма затруднительно. Конечно, это немного снижало срок службы трубы печи и ее приходилось перекладывать (нередко вместе с самой печью) гораздо раньше, чем если бы дымоход был защищен сверху колпаком.

Другой вопрос – насколько эффективна такая защита? Если мы заглянем в справочники, то обнаружим следующую информацию: для кладки трубы печи рекомендуется применять огнеупорный полнотелый кирпич с показателем морозостойкости не менее 40. То есть тот кирпич, который выдержит без разрушения более 40 вот таких циклов: кирпич помещают на 8 часов (!) в воду, затем – на 8 часов в морозильную камеру; затем дают ему оттаять и повторяют весь процесс.

Чем выше марка по морозостойкости (она прописана в документах, прилагающихся к той партии кирпича с завода-изготовителя, из которой вы покупали себе кирпич для кладки печи и ее трубы), тем дольше прослужит вам вся конструкция.

Понятно, что даже при наших российских суровых зимах и дождливых осени и весне полного намокания кирпича дымохода не происходит. Однако это не означает, что не намокает (а потом не замерзает) какая-либо его часть (в основном верхняя и боковая). Постепенно, год за годом, разрушению подвергаются все более глубокие слои кирпича, что, в конечном итоге, приводит трубу в негодность.

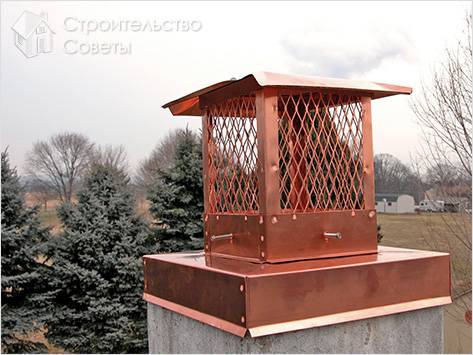

Как правильно замерить трубу

Колпак на дымоход должен закрывать все верхние горизонтальные поверхности трубы. Поэтому, если на трубе сделан оголовок (расширение), то конструкция должна закрывать и его.

Измерять трубу надо следующим образом:

Если в трубе два и более дымоходов, то измеряем каждый из них.

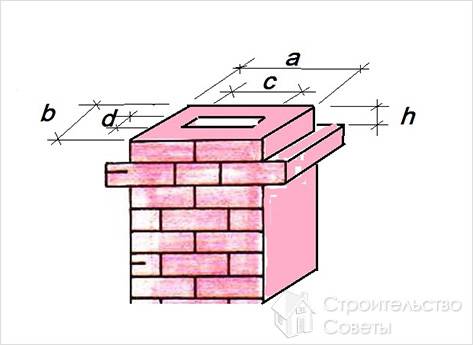

Колпак должен довольно легко надеваться на трубу, поэтому его размеры a и b увеличиваем на 4-5 мм.

На расширения трубы у колпака будут опираться «крылья»:

• вариант 1 — если вы собираетесь сделать их согнутыми (относительно вертикальной боковой части трубы) под 90 градусов, то размер h оставляете без изменений;
• вариант 2 – при наклонных «крыльях» h необходимо уменьшить на 20 мм.

Длину крыльев выбираете произвольно таким образом, чтобы они закрывали горизонтальную поверхность уширения трубы.

Заготовки

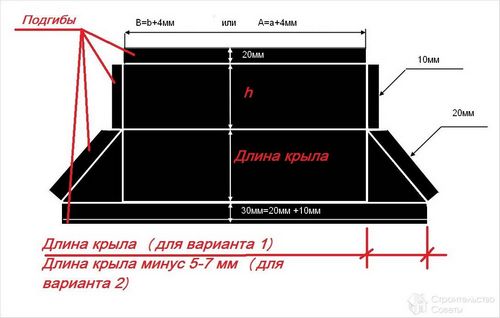

Следующий этап – это изготовление заготовок. Их нам понадобится 4 штуки (по две каждого размера):

Затем делаем заготовку для крышки колпака в виде прямоугольника с размерами сторон:

• а + 74 мм;
• b + 74 мм.

Собираем без специальных станков

Для сборки вам понадобится:

• деревянная или резиновая киянка;
• небольшой молоток;
• специальный зажим;
• металлический брусок толщиной 10 мм;
• гибы;
• ножницы по металлу;
• металлическая линейка;
• маркер;
• металлический уголок с шириной полки 40-45 мм — длиной 1 метр;
• перчатки для работы.

Для облегчения процесса сборки отрезаем на всех заготовках (с обеих их сторон) уголочки, а также надрезаем заготовки по центральной линии в указанном месте:

1. Прикручиваем саморезами металлический уголок (предварительно просверлив в нем отверстия) к краю рабочего стола, который находится ближе к вам.
2. Подгибаем капельник (кромка шириной 1 см). Загибаем сначала с краев, а потом середину (так заготовка не будет соскальзывать с уголка). Угол загиба – 45 градусов (к плоскости заготовки). Для выполнения этой работы совместите линию сгиба на заготовке с краем прикрученного к столу металлического уголка и придайте заготовке необходимую форму, постукивая по ней киянкой.
3. Затем загибаем 2 см (в другую сторону) металла в верхней части заготовки под 90 градусов.
4. В эту же сторону сгибаем заготовку по центральной продольной линии (угол загиба зависит от варианта размещения крыльев).
5. С помощью специального инструмента – гибов – загибаем фальцы на всех заготовках. Собираем колпак на дымоход, используя для закрепления «замков» гибы и молоток.
6. Загибаем по 15 мм с каждой стороны на заготовке крышки. Угол загиба составляет 90 градусов. Закрепляем крышку с помощью киянки и молотка.
7. Размечаем в центре крышки отверстие, совпадающее с размерами дымохода (c и d). Вычерчиваем в размеченном прямоугольнике прямоугольник меньшего размера (отступив по 20 мм с каждой стороны).
8. Вырезаем меньший (центральный) прямоугольник. Оставшиеся лепестки надрезаем по диагонали (от угла меньшего прямоугольника к углу прямоугольника большого).
9. Загибаем получившиеся лепестки вверх (это в дальнейшем предотвратить затекание воды).
10. Надеваем колпак на трубу и закрепляем его на ней.
