Введение
Актуальность данной темы обусловлена распространенным использованием контакторов КВТ в различных отраслях промышленности, таких как горнодобывающая, металлургическая, нефтяная и химическая промышленности. Целью данного реферата является ясное и быстрое изложение информации о вакуумных контакторах.
Целью реферата является максимально понятно и быстро рассказать о вакуумных контакторах. Для этого я покажу основную информацию про них и то, как они выглядят.
Определение и сфера применения
Вакуумный контактор — это прибор, через который осуществляется дистанционное управление электроприборами, например, электродвигателями, освещением, трансформаторами и другой техникой.
Его отличительная черта от контакторов и пускателей заключается в том, что замыкание цепи, для запуска оборудования, осуществляется в вакуумных камерах, которые препятствуют возникновению электрической дуги.
В зависимости от конструкции такой контактор может работать в цепях переменного и постоянного тока, как однофазного, так и трехфазного.
Вакуумные контакторы часто применяют в горнорудной, химической, нефтегазовой промышленности, в шахтах, вообще, в любых условиях, где требуется проводить безопасную коммутацию высоких нагрузок, и где возникают сложности с прямым управлением электроприводами. Вакуумные контакторы применяется повсеместно, где в рабочем процессе требуется частное соединение и разъединение электрических цепей.
В среднем, эксплуатационная способность контактора варьируется в пределах 1-2,7 миллионов циклов запуска и дезактивации электрической цепи.
Принцип действия
Принцип работы контактора основан на гашении в вакууме электрической дуги, возникающей при размыкании контактов. Гашение электрической дуги обеспечивается вакуумной дугогасительной камерой.
Контактор состоит из трех дугогасительных полюсов и привода, закрепленных на общем основании.
Каждый полюс содержит вакуумную дугогасительную камеру, механизм дополнительного поджатия контактов КДВ (камера дугогасительная вакуумная) и токовыводы, конструктивно расположенные в корпусе.
Электромагнитный привод через рычаг замыкает и размыкает контакты КДВ. Контакторы являются универсальными по роду напряжения питания: постоянное выпрямленное (несглаженное), переменное (в том числе с искажениями синусоидальной формы вплоть до почти прямоугольной, характерной для феррорезонансных стабилизаторов).
Включение контактора
Включение контактора осуществляется с помощью электромагнита включения, при этом к обмоткам подводится полное напряжение (с номинальной величиной 110 или 220 В). Удержание контактора во включенном положении обеспечивается при питании пониженным напряжением электромагнита включения, для чего служат балластные резисторы, включаемые последовательно с обмотками электромагнитов.
Отключение контактора
Гарантированное отключение контактора происходит при уменьшении питающего напряжения до 10% от номинального, а также полном снятии напряжения с обмоток электромагнита включения.
Разновидности по конструктивному исполнению
Контакторы предназначены для работы в следующих режимах:
1) Продолжительном;
2) Прерывисто-продолжительном;
3) Кратковременном;
4) повторно-кратковременном;
Условия эксплуатации КВТ-1,14:
1) Климатическое исполнение У3 по ГОСТ 15150-69.
2) Высота над уровнем моря до 1000 м.
3) Верхнее рабочее значение температуры окружающего воздуха при эксплуатации плюс 55 °С.
4) Нижнее рабочее значение температуры окружающего воздуха при эксплуатации минус 60 °С.
Внешний вид
Контактор КВТ-1,14 1,6/160А (рисунок 1)
Рисунок 1 — КВТ-1,14 1,6/160А
Контактор КВТ-1,14 2,5/250А (рисунок 2)
Рисунок 2- КВТ-1,14 2,5/250А
Контактор КВТ-1,14 4,0/400 (рисунок 3)
Рисунок 3- КВТ-1,14 4,0/400
Контактор КВТ-1,14 6,3/630А (рисунок 4)
Рисунок 4- КВТ-1,14 6,3/630А
Маркировка
Структура условного обозначения
КВТ-1,14-Х/Х УЗ, УХЛ
К – контактор;
В – вакуумный;
Т – трехполюсный;
1,14 – напряжение номинальное;
Х – ток отключения;
Х – ток номинальный;
УЗ, УХЛ2 – категория размещения;
Пример:
Контактор КВТ-1,14 1,6/160А
К – контактор;
В – вакуумный;
Т – трехполюсный;
1,14 – напряжение номинальное;
1,6 – ток отключения;
160 – ток номинальный.
Схема подключений

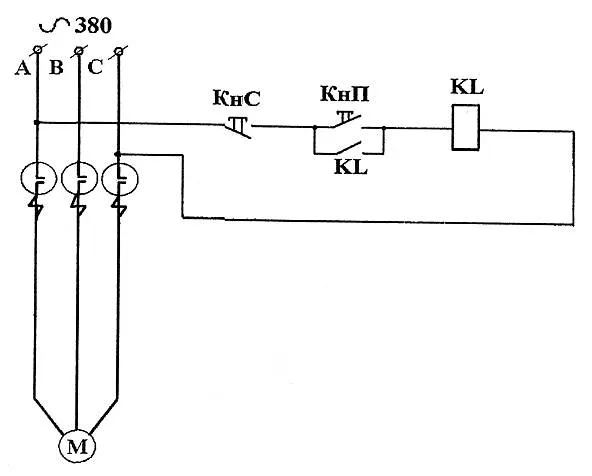

На рисунке 5 показана схема подключения вакуумного контактора.
Рисунок 5 – Вакуумный контактор
Условно-графическое обозначение на схеме

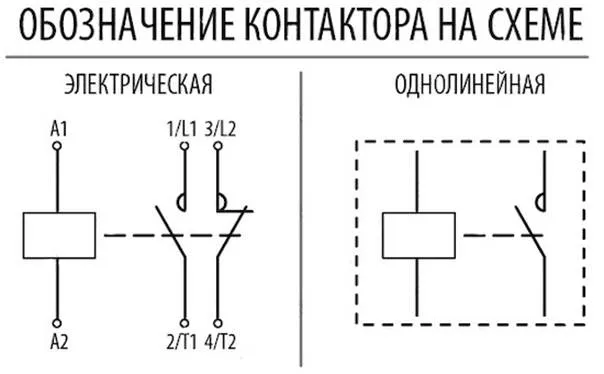

На рисунке 6 показано обозначение контактора на схеме.
Рисунок 6 – Схема контактора
