Среди разнообразия твердотопливных отопительных котлов стоит обратить внимание на то, которые используют опилки в качестве источника энергии. Это оборудование имеет высокую производительность, высокую эффективность и хорошую экономичность. К тому же, его можно собрать своими руками.

Содержание:

• Преимущества котла на опилках
• Руководство по сборке отопительного котла своими руками
  • Набор для сборки котла
  • Видео — Котел отопительный. Описание
  • Изготовление котла
  • Подключение котла
• Как пользоваться таким котлом?
• Где еще можно установить котел?
  • Видео – Котел отопительный своими руками

Котел отопительный своими руками

Котлы на опилках относятся к большой категории отопительного оборудования, работающего с использованием принципов длительного горения топлива. Конструкция любого оборудования из этой категории имеет практически одинаковый вид: в общем корпусе находится 2 камеры, в одной сгорает топливо, в другой собирается зола. Можно обойтись и одной камерой, но это не самый удобный вариант. Также котел на опилках в обязательном порядке оснащается дымоотводящей трубой и трубой поддувала.

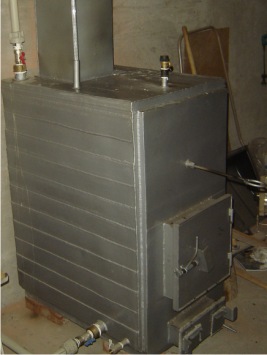

Котёл на опилках самодельный

Использовать опилки в качестве источника энергии очень выгодно. Грамотно сконструированный и правильно собранный котел сможет работать на одной загрузке топлива от 6 часов до нескольких суток. Продолжительность горения зависит от объема загрузки и качества сырья. При этом опилки сгорают практически полностью – отходов остается минимальное количество.

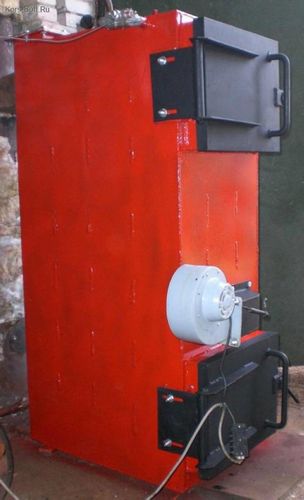

Котлы на опилках

Главное, чтобы сырье было максимально качественно утрамбовано. Чем лучше утрамбована загрузка, тем более высоким будет коэффициент полезного действия котла. Даже обыкновенная дровяная печка будет показывать гораздо лучшие результаты, если загрузить ее тщательно высушенными дровами. В данном случае имеются в виду дрова, сушка которых производилась в течение не менее чем двух лет. Однако это крайне трудоемкий процесс, поэтому так почти никто не делает.

Опилки

С опилками же все гораздо проще. Вам не придется тратить время на поиски топлива – оно доступно в любом деревообрабатывающем цехе и расходуется максимально эффективно.

Ярким примером отопительного оборудования длительного горения является популярный на отечественных широтах котел Попова. Такое оборудование в полной мере отражает преимущества всех существующих твердотопливных котлов длительного горения – из 100 граммов опилок агрегат способен выработать порядка 1 кВт/час энергии, а это весьма приличный показатель.

Котел Попова

Именно поэтому подобные котлы фабричной сборки стоят очень дорого, если сравнивать с предлагаемым оборудованием других видов. Однако в процессе эксплуатации расходы в полной мере окупаются за минимальное время, ведь для обогрева помещений можно использовать в буквальном смысле мусор и отходы. Да и никто не заставляет вас тратить огромные суммы на покупку оборудования – все можно сделать своими руками. Помимо экономии такое решение имеет множество других преимуществ.

Преимущества котла на опилках

Преимущества котла на опилках

Среди главных преимуществ котлов на опилках необходимо выделить следующие моменты:

• возможность использования в качестве топлива самых разнообразных материалов, даже кожуры от подсолнечных семечек и прочего бытового мусора;
• высокие показатели полезного действия;
• возможность самостоятельного регулирования интенсивности расхода загруженного топлива и всех сопутствующих параметров;
• быстрый нагрев;
• безопасность. Оборудование не вырабатывает никаких веществ, способных навредить окружающим;
• стабильность работы;
• возможность использования котла в качестве агрегата для приготовления пищи, копчения продуктов и утилизации отходов;
• максимально экономичный расход топлива.

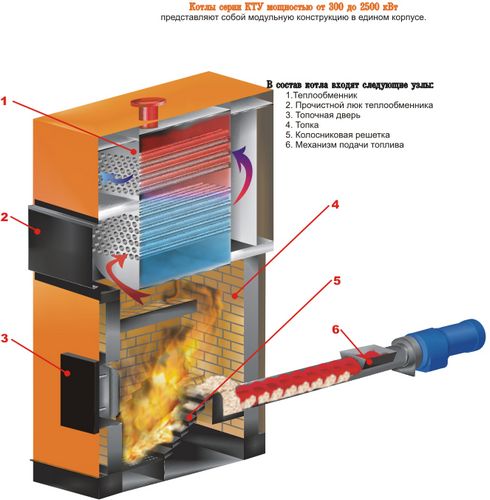

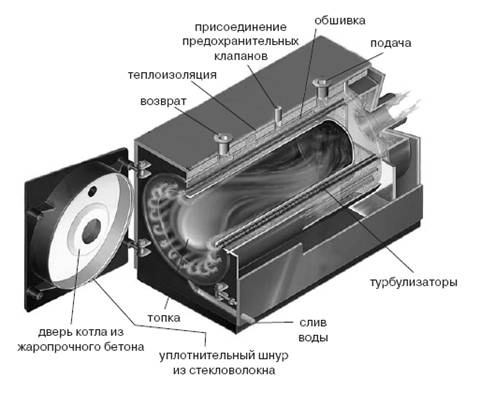

  Схема работы твердотопливного котла

Руководство по сборке отопительного котла своими руками

Внешне простейший котел на опилках похож на знаменитую печь-буржуйку. Однако конструкция агрегата, равно как и эффективность его работы, во многом отличается от упомянутой печи.

Набор для сборки котла

• Перед началом работы подготовьте все необходимые для этого принадлежности. Вам понадобится:
• емкость для загрузки сырья (металлический резервуар);
• листовая сталь толщиной 3 мм и 5 мм;
• аппарат для сварки;
• кирпичи;
• раствор для кладки на цементной основе;
• болгарка;
• трубы круглого сечения диаметром 4 и 5 см;
• трубы прямоугольного сечения размером 6х4 см.

Видео — Котел отопительный. Описание

Изготовление котла

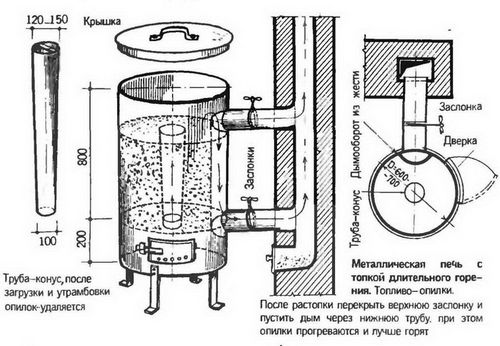

Схема печи

В самостоятельном изготовлении котла на опилках нет ничего сложного. Достаточно последовательно выполнить каждый шаг приведенного далее руководства.

Сборка котла

Первый шаг. Изготовьте два цилиндра из листовой стали. Диаметр одного изделия должен быть немного меньше, чем другого. Цилиндр меньшего размера вы вставите в большую емкость и сверху закрепите крышку.

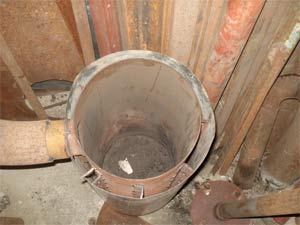

Двойные стенки

Для изготовления крышки используйте листовую сталь. В крышке проделайте отверстие и приварите к нему трубу поддувала. Снизу конструкции приварите дно. Крышку и дно делайте из более толстого материала, чем цилиндры.

Второй шаг. Подготовьте трубы к установке в корпус котла. Подбирайте трубы таких размеров, чтобы изделия легко и одновременно с этим плотно входили друг в друга – так вам будет проще собрать конструкцию.

Прямоугольные трубы устанавливаются вертикально, круглые – входят в прямоугольные. Предварительно сделайте в прямоугольных трубах отверстия по диаметру круглых труб.

К котлу будут подведены трубы для подачи и отведения воды. Поэтому вам необходимо на этом же этапе вырезать в стенках котла 2 отверстия по 20 мм в диаметре.

Третий шаг. Начинайте приваривать трубы в соответствии со схемой котла. Будьте осторожны, старайтесь приварить все элементы без щелей. Водяные трубы приваривайте в последнюю очередь. Открытые торцы труб герметично заварите небольшими стальными накладками.

Четвертый шаг. Проверьте котел на герметичность. Для этого залейте в трубы воду. При обнаружении утечек, сразу же заделайте негерметичные места.

Пятый шаг. Вмонтируйте собранный котел в предварительно подготовленный каркас. Каркас может представлять собой обыкновенную коробку, собранную из кирпича. Лучше выложите такой каркас заранее в выбранном для этого месте.

После установки разместите на положенном месте крышку поддувала и подключите к котлу дымоотводящую трубу.

Подключение котла

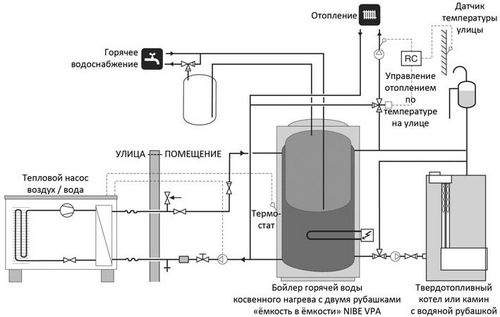

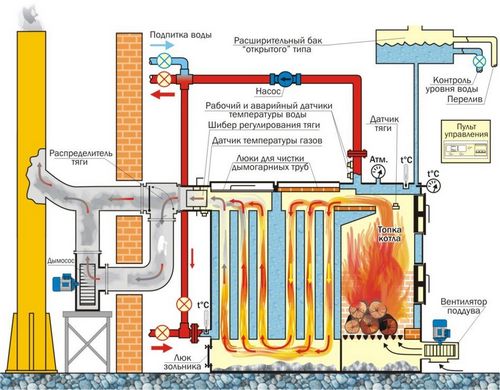

Схема подключения твердотопливного котла

Подключите готовый агрегат к отопительной системе. Установите на дымоходном выходе из отопительного котла устройство под названием регистр. Через него котел подключается к центральному отоплению. К регистру же можно подключить обратку и подачу. Это лишь один из наиболее популярных методов подключения. При желании можете подключать котел по другим схемам. Главное, чтобы готовая система работала максимально эффективно и безопасно.

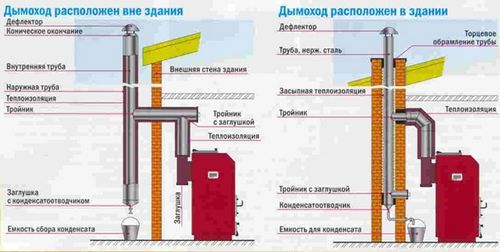

Как сделать правильный дымоход

Высокоэффективный регистр позволяет дополнительно увеличить коэффициент полезного действия котла. Чем меньшим будет расстояние между регистром и котлом, тем более эффективно будет работать система.

Как пользоваться таким котлом?

В использовании готового котла на опилках, равно как и в его сборке, нет абсолютно ничего сложного. Придерживайтесь следующего пошагового руководства.

Первый шаг. Загрузите топливо до уровня дымохода и тщательно утрамбуйте загрузку. Как уже отмечалось, чем лучше вы утрамбуете опилки, тем более эффективной будет работа агрегата и тем дольше он сможет топить на одной загрузке.

Немного раскачивайте поддувало в разные стороны в процессе загрузки и трамбовки топлива. Благодаря этому между утрамбованным топливом и поддувалом остался небольшой зазор. Такая обработка позволит гораздо быстрее разжечь топливо в дальнейшем.

Второй шаг. Поджигайте топливо. Для этого установите крышку и плесните в трубу поддувала граммов 50 керосина либо бензина, а затем бросьте в эту же трубу зажженный кусок бумаги или тряпки.

Поддувало лучше предварительно оснастить заслонкой – она позволит регулировать уровень тяги.

Третий шаг. Дайте топливу разгореться и прикройте заслонку примерно на 75%. Спустя пару минут немного приоткройте заслонку и установите оптимальный уровень тяги.

О выходе котла на рабочий режим вы поймете по появлению ровного гудящего звука. Режим работы агрегата регулируйте при помощи заслонки на поддувале.

Подбрасывать топливо в такую отопительную конструкцию во время ее работы нельзя. Поэтому сразу загрузите в котел необходимое количество утрамбованных опилок и не открывайте агрегат до полного сгорания загрузки. Слой опилок будет постепенно опускаться вниз по мере сгорания.

Где еще можно установить котел?

Ранее приводилась рекомендация по установке котла в кирпичный каркас. Но есть и другие варианты.

К примеру, очень популярным вариантом использования котла на опилках является его применение для обогрева теплиц. В данном случае наибольшее количество тепла будет отдаваться пространству от дымоходной трубы. Этот момент необходимо обязательно учитывать в процессе конструирования системы отопления парника.

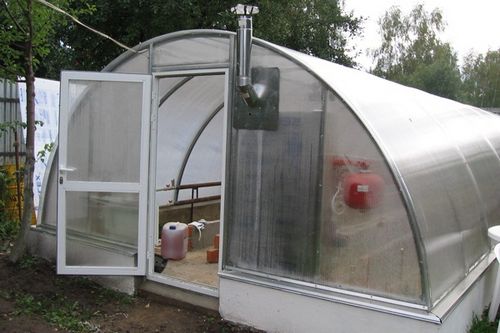

Котел в теплице

При желании котел можно разместить на улице или в какой-нибудь пристройке – тепло все равно будет отдаваться через трубы и батареи. В случае уличной установки агрегат необходимо обязательно утеплить при помощи любого подходящего негорючего теплоизоляционного материала.

Такой котел можно даже вкопать в землю, что позволит сэкономить еще больше места. Для этого сделайте следующее:

• выройте котлован по размерам котла;
• обустройте на дне ямы простейшее бетонное основание;
• укрепите стенки ямы при помощи негорючего листового материала, бетона либо других подходящих материалов;
• оберните котел негорючей теплоизоляцией. Также утеплите регистр;
• подключите к котлу соответствующие трубы;
• подключите дымоход.


  Котел в гараже

Таким образом, самодельный котел отопления на опилках – это высокопроизводительный и универсальный агрегат, способный обеспечить теплом практически любое помещение. В процессе сборки помните: даже такой простейший котел является потенциально пожароопасным агрегатом. Поэтому соблюдайте элементарные правила техники безопасности, как при сборке котла, так и в процессе его использования.

Удачной работы!
