Кровля гаража своими руками: фото и видео устройства кровли гаража, монтаж стропил

Переформулированный текст: Установка крыши гаража является последним этапом перед завершением отделки строения. Качество выполненных работ определяет, насколько хорошо ваш автомобиль будет защищен от дождя, солнца и других внешних воздействий.

Да и внешний вид выполненной своими руками кровли гаража будет свидетельствовать о вкусе и навыках хозяина авто. Перед тем как сделать кровлю гаража, нужно определиться, какой будет ваша крыша – односкатной, двускатной или вальмовой, и в зависимости от этого соблюдать очередную поэтапность действий.

Содержание:

• Устройство односкатной крыши гаража и стропил
• Строительство крыши гаража: как сделать односкатную кровлю своими руками

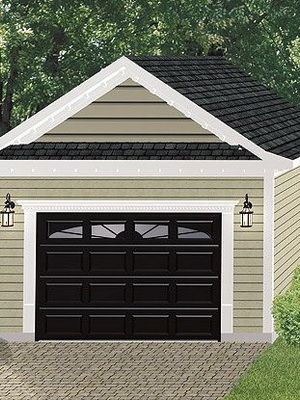

• Возведение двускатной крыши гаража своими руками
• Монтаж стропил своими руками и фото стропильной системы двускатной крыши
• Монтаж кровли гаража
• Стропильная система вальмовой крыши гаража своими руками (с фото)

Во время перекрытия крыши можно применять различные конструкции, а также кровельные материалы. Выполненная своими руками двускатная крыша гаража дает возможность рационально использовать пространство над основным помещением: можно устроить чердак, в котором будут храниться различные материалы и инструменты. В таком случае площадь чердачного помещения зависит от высоты крыши в центре. Не последнюю роль играют и расхождения концов крыши в направлении от ее центра.

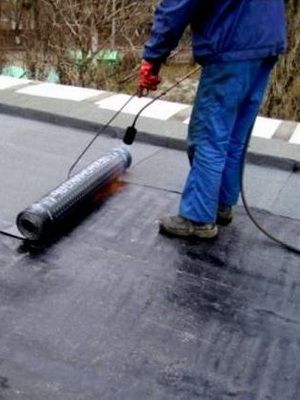

Дешевле всего в строительстве обойдется односкатная крыша гаража, выполненная собственными руками — она же потребует меньшего количества стройматериалов. Чтобы выполнить такую крышу, необходимо установить лишь плиту перекрытия и залить поверх этой плиты слой гудрона. Вместо него при возведении односкатной кровли для гаража можно использовать и шифер.

Одним из наиболее дорогостоящих видов крыш гаража является мансардная крыша. Несмотря на то что ее стоимость значительно возрастает из-за больших затрат во время возведения, а также из-за использования различных материалов, такая крыша позволяет превратить второй этаж гаража в полноценное помещение. Существует еще один вид крыши — двускатная неравномерная. Она возводится тогда, когда выполнение односкатной крыши невозможно по причине снежного покрова зимой, имеющего значительную толщину.

Перед выполнением крыши гаража следует определиться, какой она будет.

Чаще всего кровлю гаража делают двускатной либо односкатной. Различие между этими видами кровли заключается в их конструкции, сложности выполняемых работ, количестве необходимого материала и возможности оборудования чердака.

Перед началом работы обязательно посмотрите видео, как сделать кровлю гаража своими руками, чтобы лучше понять технологию процесса:

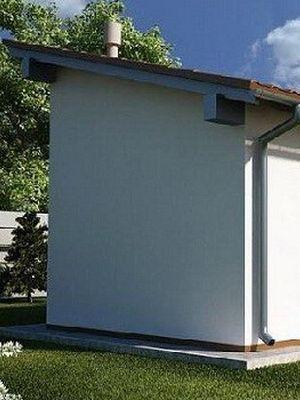

Устройство односкатной крыши гаража и стропил

Поскольку крыша возводится односкатная, ее устройство будет достаточно простым. Такая крыша состоит из поперечных балок и сплошной обрешетки, выполненной из шалевки. Данный тип крыши вполне надежный, она выполняется повсеместно во время строительства недорогих гаражей.

И для устройства односкатной крыши гаража, и для двускатной в любом случае потребуется возводить стропильную систему. С целью оборудования стропильной системы применяют деревянные доски или брусья, не имеющие сучков. Толщина последних зависит от расстояния между ногами стропил. Не последнюю роль играет и длина последних, а также общая масса кровли.

Выполнение системы стропил односкатной крыши начинается с монтажа мауэрлата, который состоит из балок, установленных по периметру на стены постройки. Стропила прикрепляют к этим балкам, используя шипы, вставляемые в гнезда. После этого производят установку крайних стропильных ног, затем устанавливают промежуточные ноги стропил, тщательно выравнивая их.

Обратите внимание на фото кровли гаража: для односкатной крыши в качестве кровельного материала подойдет шифер. Этот материал довольно дешевый, однако если вам позволяют ваши средства, можно применить металлопрофиль, ондулин или металлочерепицу.

Строительство крыши гаража: как сделать односкатную кровлю своими руками

Перед тем как сделать односкатную крышу гаража, нужно установить в проемы стен балки и заложить из сверху кирпичом. В том случае, если крепление планируется делать достаточно прочным, его выполняют с применением металлических скоб. Располагаются балки на расстоянии примерно 1 м друг от друга. Вверху прибивается обрешетка. В ее качестве можно использовать шалевку или же обрезную доску. Прибивать ее необходимо так, чтобы не было крупных щелей.

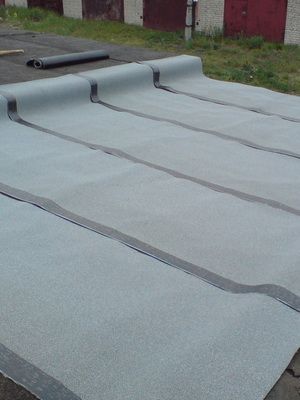

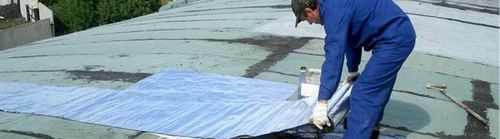

После этого при возведении односкатной крыши гаража своими руками укладывается гидроизоляция, в качестве которой обычно применяется рубероид. Кровельный материал прикрепляют в направлении снизу вверх с перекрытием на 10-15 см.

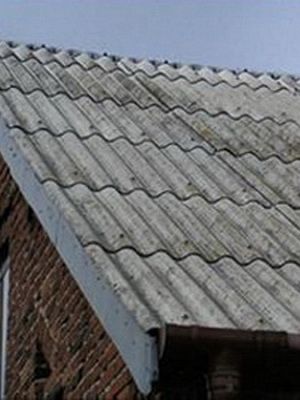

Как видно на фото, гараж с односкатной крышей покрывается шифером, для этого используются специальные шиферные гвозди. Чтобы укладка получилось по всем правилам, углы шифера подрезаются.

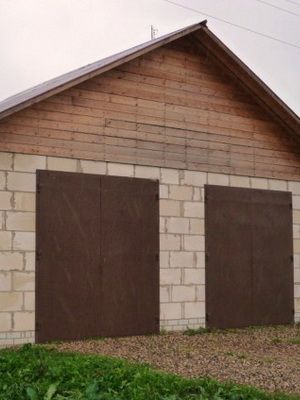

Возведение двускатной крыши гаража своими руками

Рассмотрим весь строительный процесс возведения двухскатной крыши своими руками, включающий несколько этапов: выполнение армированного монолитного пояса под крышу, создание стропильной системы и непосредственно монтаж крыши.

Для того чтобы стены строения выдержали вес двускатной крыши гаража, их необходимо упрочить. Для этого возводится армированный монолитный пояс. Если ширина стен составляет 20 см, их можно упрочить, обшив с обеих сторон пенопластом толщиной 2 см, а сверху уложить отделочный материал. Затем по краям стен с обеих сторон нужно установить доски (высотой 15 см, толщиной 2 см) параллельно друг другу. Это будет опалубка. Ее нужно закрепить и установить посередине арматурного каркаса. Под каркасом нужно пропустить и вывести в верхней части проволоку-катанку диаметром 6 мм. Такую проволоку нужно установить в нескольких местах. К ней затем будет крепиться мауэрлат.

Места крепления не должны совпадать с местами установки стропил, а также здесь должно быть достаточно места, чтобы проволоку можно было закрутить ломом. Далее опалубка заливается бетоном, образуя армированный монолитный пояс. К проволоке-катанке крепится мауэрлат. Дополнительно для крепления мауэрлата можно использовать заложенные в монолитный пояс шпильки с резьбой, которые нужны для затяжки мауэрлата через шайбу с гайкой. Это необходимо делать лишь при больших размерах крыши.

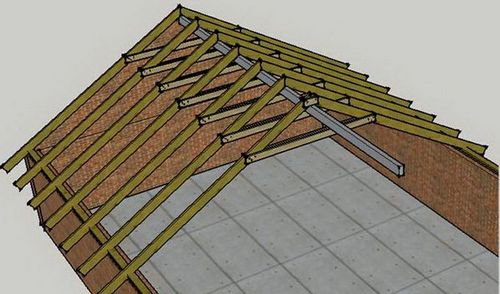

Монтаж стропил своими руками и фото стропильной системы двускатной крыши

С целью возведения системы стропил составляется подробный проект с обозначением основных составляющих и указанием их размеров. Стропильная система двускатной крыши включает мауэрлат, стропила, балочные перекрытия, ветровую доску и фронтонный свес. Еще на проектировочном этапе необходимо определить способ установки стропил, их шаг, точки крепления мауэрлата с проволокой и балками, длину фронтонного и бокового свеса.

При отсутствии средней несущей стены наклонные стропила выполнить не удастся. В данном случае лучше использовать крепление стропил на балочные перекрытия. При этом последние будут врезаться в мауэрлат на 2-3 см и крепиться между собой с помощью перфорированных уголков под шуруп. Нижнюю часть балочного перекрытия нужно вывести по горизонтальному уровню. Крепеж стропил между собой и к балкам перекрытия следует выполнять с помощью перфорированных пластин под шуруп.

Чтобы усилить конструкцию, можно использовать затяжку. Возводится стропильная ферма с предварительным расчетом конструкции, сделанным на основе сечения стропил и их шага.

Можно взять за основу усредненное значение этих параметров, применяемых для строительства двухскатных крыш небольших домов.

Желательно использовать стропила и балки для перекрытия одинакового сечения — 5×15 см.

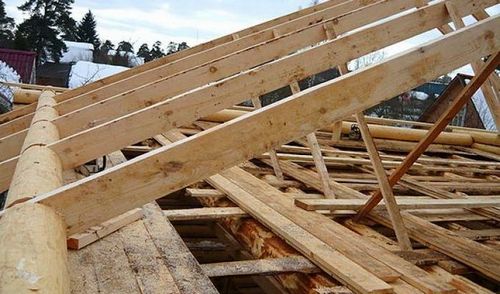

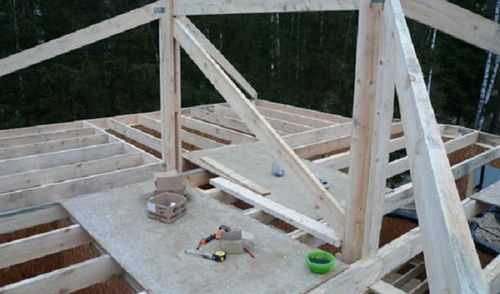

Обратите внимание на фото стропильной системы двускатной крыши: стропила соединяются в нескольких местах с помощью накладок из обрезков стропил и гвоздей или шурупа для экономии крепежного материла вместо перфорированных пластин.

Монтаж стропил своими руками начинается с изготовления пазов (глубиной 2-3 см) на закрепленных мауэрлатах под балочные перекрытия. После этого устанавливаются балки с обязательной выверкой их горизонтальности. Сначала нужно устанавливать крайние к фронтонам балки. Затем между ними натягивается веревка, которая будет служить уровнем. По нему устраиваются остальные балки с заданным шагом стропил. Балочные перекрытия крепить к мауэрлатам нужно с помощью усиленного перфорированного уголка на шурупы под ключ.

Затем при монтаже стропил двускатной крыши устанавливается временная коньковая балка, упрощающая монтаж стропил (после работ она демонтируется). Теперь устанавливается одна стропильная нога с упором на коньковую балку. При этом стропильную ногу нужно прижать в нижней части к балке перекрытия с помощью струбцины. Далее делается горизонтальная отметка по стропильной ноге с помощью балки перекрытия.

В верхней части стропильной ноги вертикальная отметка реза делается строго посредине коньковой балки. Для этого можно использовать короткий уровень длиной 40-50 см. Таким же способом устанавливается вторая стропильная нога ит. д.

Для того чтобы в местах стыка не было щелей, нужно делать точный предварительный расчет.

В вершине висячие стропила крепятся между собой с помощью гвоздей. Друг с другом стропила соединяются перфорированными пластинами, а шурупами сечением 4 см методом накладки на места стыка стропильных ног. Для экономии средств здесь можно использовать обычный листовой металл, который практически всегда есть в наличии.

Отверстия под шурупы в этих самодельных пластинках можно насверлить вручную. Для усиления соединения делается крепление под ключ. Таким же образом стропильные ноги крепятся к потолочным балкам. Чтобы упрочить место крепления, можно вбить сквозь стропильную ногу в балку гвоздь (25 см). После этого монтируются крайние к фронтонам стропильные фермы. На них натягиваются контрольные веревки, по которым в дальнейшем при кладке поверхности крыши будет выверяться ее ровность.

В конце работы еще раз проверяется вертикальность установленных стропильных ферм с помощью уровня, затем они скрепляются между собой временными рейками. Их нужно оставить до монтажа обрешетки.

Монтаж кровли гаража

С целью определения количества материала кровли нужно установить общую площадь крыши. Для этого составляется план. Он поможет быстрее представить и рассчитать количество требуемого материала.

В зависимости от длины, ширины и угла наклона крыши, а также от ширины используемого кровельного материала для ее покрытия рассчитывается общий объем материала. Например, если угол наклона крыши составляет 30°,то длина, например, доски должна быть около 255 см. При этом нужно еще сделать небольшой напуск в 5 см. В случае необходимости доски можно будет подпилить под коньковой планкой.

Двускатную крышу, выполненную из профилированного листа, монтируют в том случае, если нужно небольшое чердачные помещение или же площадь гаража невелика.

Каркас подобной крыши простой: последовательно укладываются стропильные ноги, затем они соединяются с коньком в верхней точке стены гаража. Выполняется подобный монтаж кровли гаража довольно просто и быстро: прежде всего, сооружается стропильная система с подпорками, делается обрешетка, которая располагается перпендикулярно оставшимся элементам крыши. Надежность всей кровли зависит в данном случае от прочности каркаса.

Тип монтажа кровельного материала можно выбрать на свое усмотрение. Можно выполнить сплошную обшивку из досок, а можно обшить кровлю металлочерепицей или другим материалом. Крыша из досок, как уже говорилось ранее, должна сверху покрываться слоем гидроизоляции или же обрабатываться лакокрасочным составом.

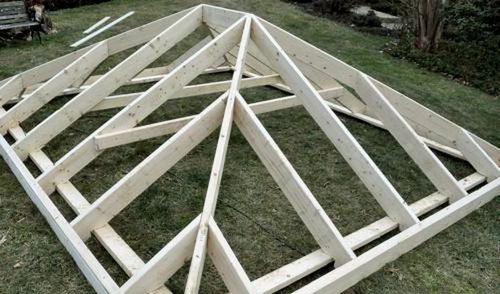

Стропильная система вальмовой крыши гаража своими руками (с фото)

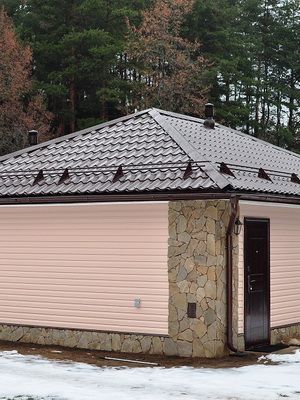

Четырехскатная вальмовая крыша отличается своими особенностями. Два ската, расположенные напротив друг друга, трапециевидной формы, а другие два — треугольные. Последние называются вальмами. Стропильная система вальмовой крыши достаточно сложная, в нее входят диагональные (накосные), центральные (рядовые) и угловые (нарожные) стропила.

Для возведения вальмовой крыши в первую очередь проводится разметка и выполняются отметки. По центру всей конструкции располагается конек. Наносные стропила несут на себе основную нагрузку. Их изготавливают из досок такой же толщины, что и у конькового бруса.

Одним концом стропила гаража с вальмовой крышей прикрепляют к коньковому брусу, а другой их конец оказывается за пределами постройки. Центральные стропила располагаются в направлении от каждого конца конька к стенам. По скатам от концов конькового бруса идут промежуточные стропила, однако на вальмах их не должно быть. Крепление коротких стропил выполняется с соблюдением одного и того же угла наклона.

На первом этапе работ по возведению вальмовой крыши своими руками производят установку вертикальных стоек. С их помощью поддерживают вертикальный брус, последующее крепление выполняется по системе укосов. Далее приступают к монтажу диагональных стропил, которые делают одинаковой длины. Свесы кровли должны быть длиной 60—70 см. Необходимо обратить внимание на стыковку конька, вальмы и диагональных стропил.

Системой предполагается продуманная установка накосных стропил, а также определенная последовательность монтажа рядовых стропил, во время которого необходимо соблюдать шаг в 60-65 см. Рядовые стропила прикрепляют к мауэрлату и коньку врубкой. Стяжками и ригелями выполняют дополнительную фиксацию.

Кроме того, следует помнить о шпильках, специально предназначенных для укрепления мауэрлата. Рядовые стропила необходимо располагать таким образом, чтобы они не касались этих мест и не создавали сложности во время крепления и врубки. К каждой диагональной планке с каждой стороны прикрепляют нарожники, которые связывают накосные стропила с мауэрлатом. Относительно конькового бруса рядовые брусья и нарожники устанавливают с соблюдением угла в 90°.

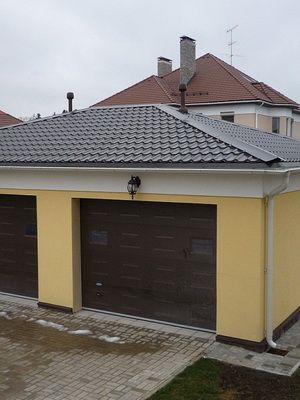

Как видно на фото, вальмовые крыши покрывают любым видом кровельного материала: это может быть глиняная черепица или рубероид, укладываемые в два слоя.
