Крыша веранды, пристроенной к дому — разнообразие конструкций, проектирование, выбор основания и кровельный пирог
Основные правила проектирования и монтажа двускатной крыши с верандой

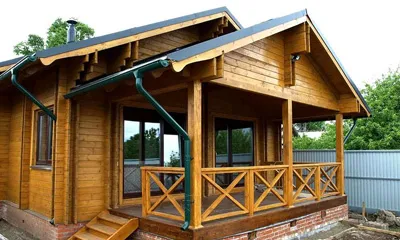

Крыша веранды, выполненная в форме двухскатной конструкции, всегда представляет наиболее выгодный эстетически вариант на фоне дома. Этот структурный элемент, в своем роде, как миниатюрное отражение, гармонично дополняет общую архитектурную композицию здания.
Две крыши — большая на доме и маленькая на веранде, вместе создают великолепный вид и способны прекрасно вписаться в любой ландшафтный дизайн.
Такие крыши, кроме стильного вида, обладают еще высокими эксплуатационными характеристиками, хорошо отводят воду, причем сразу по двум сторонам, не создавая под домом потоки воды, а небольшие лужи быстро высыхают, не размывая фундамент.
Для застройщика, который принял решение самостоятельно возвести над верандой двускатную крышу нужно знать основные правила выбора типа и монтажа таких конструкций. Сборку двускатной крыши на веранде выполняют по полноценной технологии для таких сооружений: формируют конек; укладывают мауэрлат и опорные стойки.
- Типовая конструкция
- Расчет общей нагрузки на стропильную систему
- Особенности фундаментов
- Варианты чердака
- Устройство «кровельного пирога»
- Пошаговая инструкция возведения
- Заключение
Типовая конструкция
Несмотря на свои явные преимущества, на практике двускатная крыша на верандах, пока еще встречается довольно редко. Это вызвано тем, что внешне, по сравнению с односкатной, конструкция выглядит сложно, поэтому не все владельцы домов готовы реализовать на своей территории такой проект. На самом деле, на практике ничего архисложного в этом варианте нет.

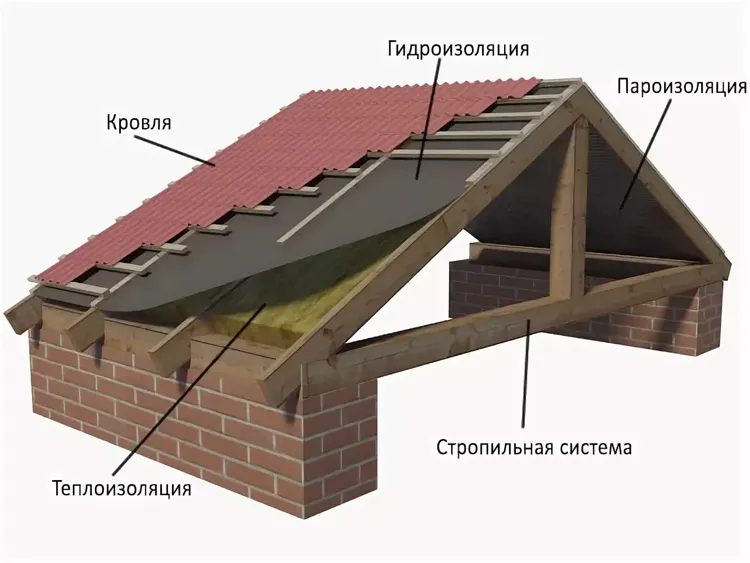

Двускатная конструкция кровли имеет обязательные строительные узлы, основными из них считаются следующие:

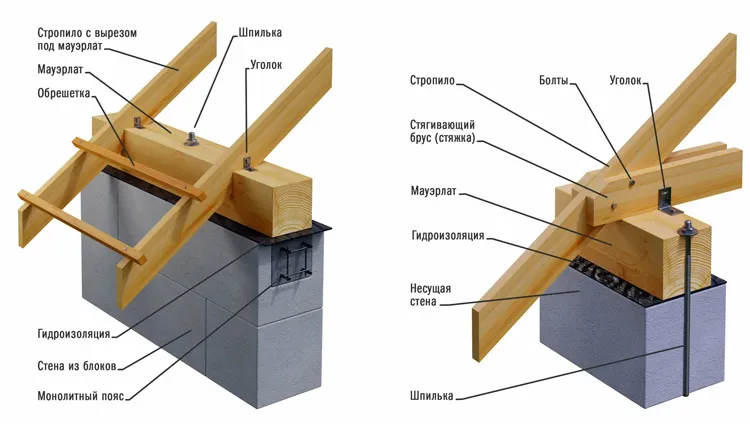

- Мауэрлат — опора для стропильной конструкции, выполняется из бруса, который укладывается на несущие стенки. Его роль — передача нагрузки от элементов крыши к стенам и основанию веранды.
- Стропильная система располагается под расчетным углом — основа под укладку и прочного закрепления кровельного материала.
- Вспомогательные детали для фиксации и жестком закреплении стропил, сюда можно отнести прогоны, балки, затяжки и стойки.
- Конек — ребро крыши, устанавливаемый в месте скрещения скатов, в самой высшей точки конструкции.
- Обрешетка — специальная решетчатая конструкция, уложенная на стропилах, для закрепления кровельного материала.
На заметку. Уровень плотности обрешетки зависит от типа кровельного стройматериала, для некоторых модификаций требуется сплошная обрешетка.
Расчет общей нагрузки на стропильную систему

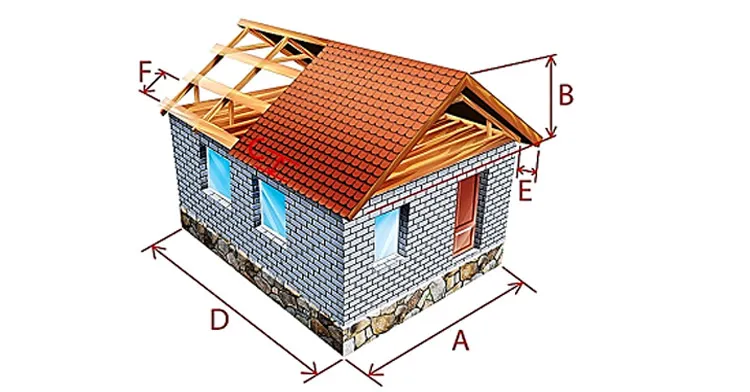

Это обязательный этап, который выполняют перед началом работ на двускатной крыше. Расчет состоит из определения угла наклона, определения предельных нагрузок и геометрических характеристик возводимой крыши на веранде.
Угол наклона — определяющий угол, под которым скаты расположены по отношению к основанию конструкции. Действующими нормативными материалами установлены расчетные углы наклона для каждого вида кровельного материала. Угол наклона находится по правилам равнобедренного треугольника, определенного по схеме расположения стропильных ног.
Если полученный результат в градусах будет превышать нормативный для конкретного кровельного материала, застройщик должен откорректировать высоту от основания до конька (В) либо ширину основания (А). Если геометрические характеристики корректировать не получается, то выбирают другой кровельный материал.
Угол наклона ската в 45 град., практически не ощущает давление снежного покрова, а вот для ветровой нагрузки, опасными являются острые крыши, поэтому в северных районах стараются выбрать крышу с углом от 35 до 50 С.
После того как выбрана геометрия кровли, определяют размер элементов кровельной конструкции. Это необходимо для определения ее массы, которая будет воздействовать на стены и фундамент.

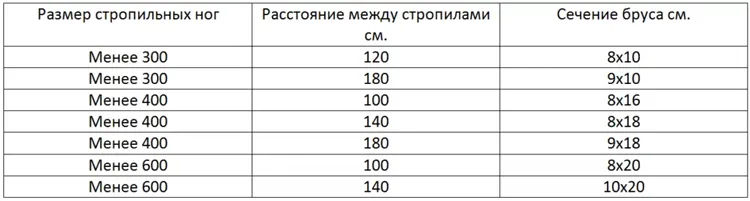

Справка. Сечения стропил определяется в соответствии с требованиями на пиломатериалы по ГОСТ № 24454 от 1980 г., после этого по размерам доски рассчитывают объем в м3 и вес в кг.
Расход слоев «кровельного пирога» рассчитывают по площади кровли с 10 % запасом на стыковку и обрезку.
Особенности фундаментов
В тех случаях, когда веранду изначально планируют построить во время строительства основного здания, устанавливают общий фундамент, который способен выдержать без разрушения общий вес здания и двускатную кровлю.
Если фундамент веранды изначально не был предусмотрен, его выбирают в зависимости от основного фундамента и общего веса веранды с кровельной системой. Основные виды фундаментов, которые могут применяться:
- Ленточный, устанавливают для тяжелых стен из камня, блоков и кирпича. Заливку фундамента под веранду производят на глубину основного фундамента, с использованием состава бетона и размеров ленты, аналогично основному.
- Свайный ж/б тип отдельно для веранды практически не применяется. По проекту такой фундамент может быть предусмотрен с основным строительством на слабых грунтах, песке, болотистой местности и вечном грунте.
- Винтовой фундамент имеет более простой тип укладки, он предусматривает установку по плану металлических труб с винтовыми наконечниками. Такое основание применяется для легких стен из дерева и каркаса.
- Плитный — дорогостоящий, но очень надежный вариант основания для веранды, применяется для мест с повышенным уровнем грунтовых вод и может быть использован для любого стенового материала с удельным весом до 2500 кг/м3.
Варианты чердака
Тип чердака для веранды принимается в зависимости от того является ли она отапливаемой или неотапливаемой, а также от ее размера.
Для небольших холодных помещений чаще применяют холодные, открытые, совмещенные или бесчердачные веранды. Для теплой большой пристройки может устанавливаться теплый чердак.
Бесчердачные крыши изготавливаются вентилируемыми с осушающими прослойками либо со специальными пазами и невентилируемые. В вентилируемых полостях организован естественный воздухообмен, благодаря ветровому и тепловому напору.
Поскольку чердак соединяет в себе защитную и несущую функцию, его покрытие выполняют многослойным, в котором элементы, усиливая друг друга, объединяются в единую систему, гарантирующую прочность, надежность и долговечность.
Важно! От прочности чердачных перекрытий напрямую зависит безопасность в доме, поэтому все его конструкции предварительно рассчитываются на максимальную нагрузку, которую они способны нести.
Защитные слои в «кровельном пироге» сохраняют дерево и утеплитель от выпревания и вымокания. При их отсутствии таких защитных слоев, чердачные конструкции могут быть разрушены уже через 3-4 года.

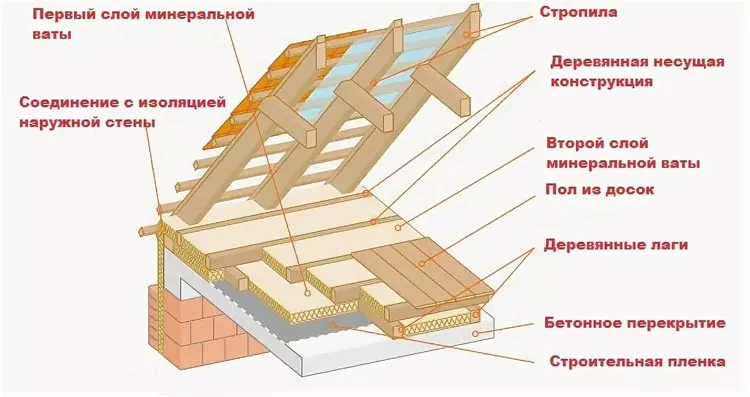

Главные конструкционные элементы «двухскатки» для теплой пристройки:
- несущая конструкция: мауэрлат и стропильная система;
- черновой пол — настил из досок 4-5 см;
- чистовой пол — для эксплуатируемого чердака;
- лаги — ровные доски или бруски, устанавливаемые перпендикулярно балкам перекрытия для установки пола;
- балки — каркас для создания перекрытия веранды;
- потолочная обшивка, чтобы создать эстетичный вид потолка веранды;
- пароизоляция, защита утеплителя от попадания в него бытовых водяных паров из помещения;
- теплоизоляция защита от тепловых потерь в помещении;
- вентилируемая прослойка, для удаления влажных паров;
- основание под кровельный материал;
- кровельный материал для водонепроницаемости крыши, защищающий «кровельный пирог» от механических повреждений, ветрового и снежного воздействия, а также от перегрева от УФ-лучей.
Крыши с теплым чердаком нагреваются благодаря вентилируемому воздуху из теплой веранды, которые впоследствии удаляется в атмосферу. «Кровельный пирог» такого чердака должен иметь теплозащитный и гидрозащитные слои.
В кровлях с холодным чердаком устанавливаются вентиляционные каналы для выброса воздуха напрямую в атмосферу. На чердаке благодаря естественной вентиляции будет поддерживаться внутренняя температура, которая не образует «точку росы» на кровельных панелях, предотвращая образования конденсата и инея. Подобная система вентиляции ограничивает потери тепла из внутренних помещений веранды.
Устройство «кровельного пирога»
Для веранды кровельный состав должен рассчитываться с учетом климатических характеристик местности и условий эксплуатации. Если веранду планируют использовать как гостевое помещение или столовую, в ней будут образовываться водяные пары в результате жизнедеятельности человека, а из-за ее закрытости, внутренняя температура в помещении будет всегда выше, чем наружная. Поэтому такая кровля должна быть хорошо защищена.
Если веранда будет неотапливаемой, открытой и только для летнего использования, кровлю защищают исключительно от атмосферной влаги.
Типовой «кровельный пирог» для теплой кровли пристройки:
- Пароизоляционная пленка, чтобы не допустить попадание бытовых водяных паров в толщу утеплителя. Они будут собираться на поверхности мембраны, испарятся и выходить в атмосферу через вентзазор.
- Утеплитель — минеральная или базальтовая вата.
- Гидроизоляционная пленка, чтобы не допустить попадание воды от случайных протечек в кровельном материале в толщу минваты.
- Кровельный лист.
Пошаговая инструкция возведения
Технологическая карта для строительства двускатной кровли разрабатывается индивидуально под конкретный проект. Как правило, застройщики стараются возводить крышу для веранды совместно с крышей на доме. В этом случае общая себестоимость двух конструкций будет самой низкой, трудозатраты минимальные, а соединение двух конструкций самым эффективным.
Чаще всего на практике устанавливают простые двускатные, перекрестные конструкции или асимметричные крыши. Процесс установки стропильной конструкции у этих модификаций крыш отличаются между собой, а вот завершающий этап по установке кровельного покрытия для них практически аналогичен.
Популярные кровельные стройматериалы для «двухскатки» на пристройке:
- Натуральная черепица — относится к элитному материалу. Преимущества: очень красивый, долговечный и высокопрочный материал. Недостатки: высокая цена и слабая механическая прочность.
- Мягкая черепица — современный стройматериал с высоким сроком службы. Преимущества: высокие защитные характеристики; низкая стоимость; большой выбор форм и цветов; высокая антикоррозионная устойчивость; продолжительный срок службы. Недостатки: невысокая механическая прочность, повышенная трудоемкость работ.
- Металлическое покрытие — самый популярный вариант. Преимущества: современный внешний вид, бюджетная цена, высокопрочность, большой выбор цветового оформления. Недостатки: высокая коррозионность материала, шумность во время дождя, требует шумопоглощения.
Все кровельные материалы имеют свои крепления. Правильно выбрать крепеж и выполнить закрепление кровельного стройматериала — основа долголетия крыши.
Одновременное строительство кровли для дома и пристройки
Это наиболее экономически правильный вариант возведения « двухскатки» на веранде. К строительным работам приступают после выполнения расчетов стропильной конструкции. Основные и вспомогательные материалы приобретают в объеме для двух крыш — основной и веранды.
Совместная установка стропильной системы кровли с двумя скатами:
- Закрепляют мауэрлат на несущей стене по длине.
- Сращивают по длине мауэрлат, если его размер превышает максимальную длину покупного пиломатериала.
- Запиливают брус мауэрлата под в 90°, соединение — болтовое.
- Устанавливают мауэрлат сверху несущей стены, строго по центру, отступление от края стены должно превышать 5 см.
- Выполняют гидроизоляцию бруса, укладывая его на еврорубероид, уложенный в 2 слоя.

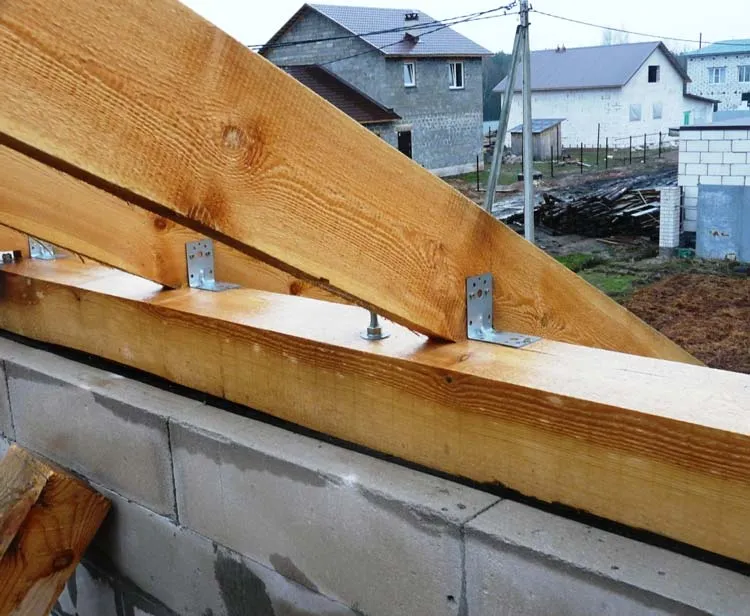

- Крепление мауэрлата производят: анкерами — для монолитных стен; деревянными нагелями с дополнительным крепежом — для бревенчатых и брусовых зданий; скобы, шпильки и арматура — для легких бетонных блоков; скользящие крепления — для деревянных домов, чтобы противостоять усадке.
- Сборка стропильных ног, может выполняться на крыше, что довольно сложно из-за неудобства в подгонки конструкций пар, поэтому лучше сборочные работы выполнять на земле и потом поднимать уже готовые.
- Для установки стропильных ног на мауэрлате, запилы выполняют по шаблону только на стропильной ноге, чтобы не ослаблять мауэрлат.
- Установку стропильных конструкций начинают с противоположных торцов кровли, используя временные подкосы и распорки.
- Между стропильными ногами натягивают бечевку, по которой будут устанавливаться последующие пары, на одной высоте конька.
- Устанавливают стропильные ноги на расчетном расстоянии друг от друга, при необходимости длины стропил можно удлинить.
- Выполняют конек методом врубки, соединяют стропильные ноги между собой вверху.
- После завершения сборки, капитально закрепляют все элементы стропильной конструкции.
- Выполняют обрешетку для крепления «кровельного пирога» с промежутком для: металлочерепицы — 350 мм; профнастила — 440 мм; мягкой кровли — сплошная обрешетку.
Простого варианта
Этот тип конструкции, несомненно, считается наиболее распространенным, простым по технологии монтажа, низкой себестоимости и трудоемкости, при этом имеет хороший внешний вид.
Большим преимуществом данной конструкция является то, что такую кровлю можно возвести самостоятельно, при этом чердачное помещение будет иметь много полезной площади. Этот вариант хорошо применим в том случае, когда веранду строят намного позже основного дома, и две кровельные конструкции не буду связаны между собой.
Технология укладки простой теплой кровли:
- Устанавливают мауэрлата на несущих стенах.
- Размещают лаги на одинаковом расстоянии по длине веранды.
- Закрепляют на лагах паробарьер степлером либо тонкими гвоздиками.
- Между лагами на пленку укладывают утеплитель.
- Сверху теплоизолятора устанавливают гидроизоляционную пленку с нахлестом 100 мм и закрепляют ее аналогично пароизоляционной мембране.
- Устанавливают перпендикулярно к лагам контробрешетку.
- На контробрешетке монтируют выбранный кровельный материал.
Обратить внимание! Если крыша веранды располагается под основной кровлей, то делают дополнительный водосток с основной крыши, чтобы не перегружать атмосферной водой кровлю веранды.

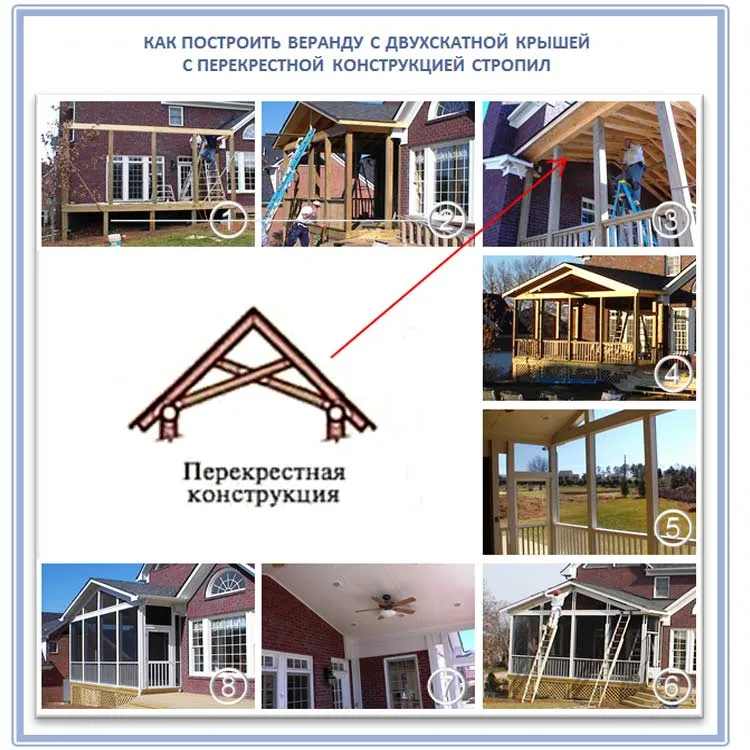

Перекрестной конструкции
Этот вариант применяется для невысоких крыш, кровля усиливается с помощью перекрещивающихся подпорок, тем самым приобретая дополнительную жесткость и образуя достаточное потолочное пространство. В таком варианте застройщик получает очень высококачественную и долговечную стропильную систему, крепкую и надежную, способную справится со всеми нагрузками и атмосферными воздействиями.
Для реализации такого проекта потребуется предварительно точно выполнить расчет всех характеристик конструкции и подобрать качественный материал.
Такая конструкция обязательно гидроизолируется для холодной кровли. В варианте теплой кровли веранды дополнительно устанавливаются паро- и теплозащита. Поскольку кровельный материал потребуется защищать и от внешней атмосферной влаги и от внутренней, создаваемой в процессе жизнедеятельности жильцов.
Монтаж перекрестной двускатной крыши начинают с установки фронтонов и укладки мауэрлата. После этого устанавливают перекрестную стропильную систему и укладывают кровельный пирог в зависимости от варианта крыши — холодный или теплый.

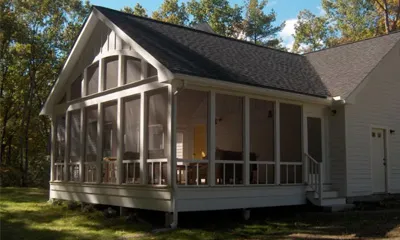

С дополнительной пристройкой на втором этаже
Этот вариант применяют в том случае, когда есть возможность над террасой установить дополнительно веранду. Такой проект должен рассчитываться заранее и возводится совместно с основным домом, что связано с конструкцией фундамента, стен и перекрытий дома.
Обычно такие проекты используют для домов в 2-3 этажа, в усадьбе, имеющей выход на красивый природный ландшафт с западной или восточной стороны. В таком варианте терраса устанавливается холодной, а веранда на втором этаже теплой, для того чтобы в зимнее время члены семьи и гости могли любоваться природными пейзажами.
Это сложный проект, поскольку должны быть четко проработаны все конструкции дома, правильно рассчитаны скатные углы для основной крыши и на веранде, чтобы качественно отвести атмосферную воду и при этом не залить террасу. Такой проект качественно может быть реализован только опытной подрядной строительной организацией. При этом сама технология укладки двухскатной кровли, практически, не отличается от стандартной и зависит от выбранного кровельного материала и стропильной системы.

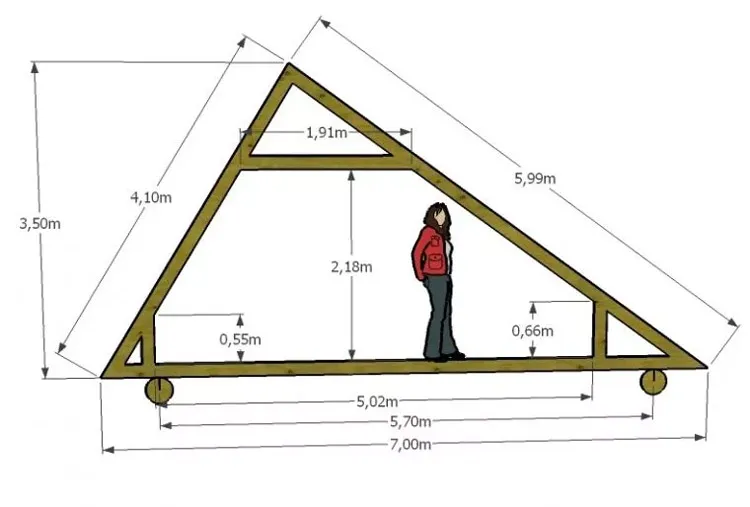

С разными скатами
Такие асимметричные проекты используются для домов в стиле модерн. Они отличаются от стандартного тем, что конек крыши смещается в сторону, а стропильный треугольник, из равнобедренного превращается в разносторонний. Характерные отличия кровельной конструкции для такого типа — это существенное снижение объемов чердачного помещения и неравномерность распределения нагрузки по стенам.
Проектируя такую конструкцию, важно знать до какой степени крыша сможет эффективно противостоять атмосферным воздействиям. По этим характеристикам подбирают самый оптимальный уклон кровли.
Совет. Для определения короткой и длинной стороны асимметричной крыши нужно учитывать розу ветров, за прошедшие несколько лет, чтобы определить максимальный напор ветра и его направление.
Заключение
Хорошей веранде не опасна плохая погода: снег, ветер, зной и проливные дожди. Если конечно для нее будет правильно выбрана и установлена двускатная крыша. Такое помещения может стать жилым. Если в нем дополнительно провести обогрев и сплит-систему, веранда не только будет долгие годы защищать жильцов от лютых морозов и жары, но и украсит экстерьер дома своей неповторимостью.
Как согласовать летнюю веранду?
Для согласования летней веранды необходимо выполнить следующие шаги:
-
Собрать необходимые документы: план дома с указанием места расположения веранды, проектная документация, согласование соседей, заключение экспертизы и др.
-
Обратиться в местное управление архитектуры и градостроительства для получения консультации и ознакомления с требованиями к проектированию и согласованию летней веранды.
-
Подготовить проектную документацию и смету на строительство летней веранды. Проект должен удовлетворять всем требованиям местных нормативных актов и технических условий.
-
Подать заявление на согласование летней веранды в управление архитектуры и градостроительства.
-
Дождаться ответа на заявление и получить необходимые документы на разрешение на строительство.
-
Пройти процедуру государственной экспертизы проектной документации на летнюю веранду.
-
Начать строительство после получения разрешения на строительство и прохождения государственной экспертизы.
Кроме того, необходимо учитывать местные нормы и правила, которые могут отличаться в разных регионах. Чтобы избежать неприятных ситуаций, лучше обратиться за помощью к специалистам, которые помогут правильно и своевременно согласовать летнюю веранду.
