Крыши для дома — разнообразие форм и конструкций
Текущая редакция страницы не подвергалась оценке опытными участниками и может значительно отличаться от версии, подтвержденной 23 октября 2021 года. Для достижения полноценной проверки необходимо выполнить еще 6 правок. Если интересует вопрос о выборе крыши для дома, это также может быть рассмотрено.
Формы крыш зданий могут иметь множество вариантов; их названия не всегда однозначны, разные источники могут трактовать названия по-разному: культурное название сложившееся в обществе, инженерное, или геометрическое. С конца XX века в моду стало постепенно входить озеленение крыш (устройство теплиц, летних и зимних крытых и открытых садов и т. д. на крышах либо вместо крыш), что значительно повлияло на их формы, безопасность, экологичность и эксплуатацию, в связи с чем были разработаны специальные государственные стандарты и нормы[1][2].
Материалы[править | править код]
Материалы крыш:
- Цементная крыша[en]
- Дерновая крыша[en]
- Берестяная крыша[en]
- Соломенная крыша
- Каменная крыша — клочаны, труллы
- Земляная крыша — Дома-улья
Назначение и функциональность различных форм[править | править код]
Крыши по конструкции каркаса классифицируют[3]:
- Плоские
- Скатные
- Односкатная
- Двускатная (с поднятым центром: с/без вырезами, с/без карнизом, с/без козырьком; с опущенным центром: «Крыша-бабочка»)
- Четырехскатные
- Вальмовая
- Шатровая
- Полувальмовая
- Крестовые
- Вальмовая
- Мансардная
- Арочные
- Дуговая
- Радужная
- Купольные
- Конические
- Прочие
- Пагода
- Колокольня
Плоские крыши[править | править код]
Самая простая в исполнении и дешёвая по цене форма крыши. В своей основе имеет опору на стены одинаковой высоты. Преимущества: экономия материалов, простота, безопасность монтажа и последующей эксплуатации. Также даёт возможность использования полезной площади крыши для разбивки палисадников, веранд, открытых садов и детских площадок (популярно для малоэтажных ТРЦ) и других объектов, что широко применяются в регионах с дефицитом земли. В остальных регионах такие крыши распространены в промышленных помещениях и многоквартирных домах. Среди минусов имеют отсутствие естественного слива и, как следствие, скопление большого количества осадков и необходимости регулярной уборки.
Скатные крыши[править | править код]
Получила своё название по наличию одного или более скатов, как правило, с углом наклона более 10 %.
По количеству скатов
- Односкатные крыши — держатся на несущих стенах разной высоты, благодаря чему образуется уклон, образующий скат. Более простая и практичная в исполнении, односкатная крыша, тем не менее, чаще используется в хозяйственных и прочих нежилых постройках, так как ограничивает возможности для дизайнерских и творческих решений, что мешает индивидуализации домов.
- Многоскатные крыши — основаны на несущих стенах одной высоты, на которых расположены 2 ската в противоположные друг от друга стороны. Иногда такие крыши так же называют щипцовыми из-за их треугольной формы. Такие крыши имеют больший простор для творческих решений, а также считаются более надёжными при неблагоприятных погодных условиях. Среди минусов есть большая сложность в исполнении и эксплуатации вследствие большего количества несущих балок и других конструктивных элементов.
- Разновидностью многоскатных крыш также являются многощипцовые крыши. Имея форму, похожую на обычные многоскатные крыши с 2 уклонами, они имеют 3 и более уклона. Дома с такими крышами имеют, как правило, мансарды и пристройки. Такие крыши намного более сложны в монтировке, но имеют большую вариативность в эстетическом плане и возможностях индивидуализации домов.
По архитектурно-конструктивному решению[3]
- Чердачные — имеют между жилым помещением и самой крышей нежилое помещение (чердак) или жилое (мансарда).
- Чердачные крыши могут быть с холодным, тёплым и открытым чердаком.
- Безчердачные (совмещённые) — вместо чердачного помещения имеют перекрытия, выполняющие несущие функции здания.
- Безчердачные крыши могут быть невентилируемыми и вентилируемыми.
По углу наклона ската
На угол и форму ската влияют три основных фактора:
- Уровень осадков в данной местности. Чем больше наклон ската, тем большее количество осадков сходит с крыши естественным путём.
- Материал, из которого изготавливается крыша. Для разных уклонов подходят лишь определённые материалы.
- Дизайнерские решения. Уклоны крыши, помимо функциональных особенностей, играют декоративную и эстетическую роли, значительно меняя облик всего дома.
Круглые крыши[править | править код]
Круглые крыши завершают здания круглой формы, например, башни. К круглым крышам относятся конусообразные крыши, шпили, луковичные главы и т. д.
Схемы и описание форм крыш[править | править код]
| № | Название формы крыши | Изображение | Пример | |
|---|---|---|---|---|
| 1 | Плоская крыша | Распространена в засушливых регионах. Водоотвод производится по внутренним водостокам. Этот тип крыш используется при индивидуальном строительстве бань, сараев и других хозяйственных построек[3]. | ||
| 2 | Односкатная или скатная крыша | |||
| 3 | Двускатная крыша | Части стен здания, которые ограничивают чердачное помещение с обеих сторон, называются фронтонами | ||
| 4 | Двускатная крыша с вырезами | Двускатная крыша с одним или вырезами по одному или двум бокам. | ||
| 5 | Двускатная крыша с карнизом | |||
| 6 | Двускатная крыша с козырьком[en] | Двускатная крыша с козырьком (консольным вылетом с фронтов) обычно устраивается для защиты фасада от атмосферных осадков (снега, града, дождя) или если под крышей устраивают окна или балконы. Стиль и название возникли в Арканзасе в XIX веке, современные версии используются, чтобы подчеркнуть виды, открывающиеся при взгляде изнутри дома (в живописных районах). | ||
| 7 | Пилообразная крыша[en] или шедовая | Пилообразная крыша, также иногда называемая, — хребтообразная, зубчатая, мульти-фронтонная или м-крыша. | ||
| 9 | Мансардная крыша | Мансардная крыша двускатная или вальмовая | ||
| 10 | Ажурная крыша[en] | Прозрачные, со сквозным узором, крыши в стиле ар-деко. Ажурная крыша выполняется обычно с зенитным фонарём устраивается, как правило, в промышленных или общественных большепролётных зданиях, где требуется естественное освещение днём. См: ГУМ, Ажурный дом. | ||
| 11 | Вальмовая | Если вместо фронтонов устанавливаются 2 ската треугольной формы, то данная крыша называется вальмовой, а сами скаты — вальмами. Характерной особенностью вальмовых крыш является их четырёхсторонность, а в техническом плане наибольшая сложность при их конструировании в силу очень сложной стропильной системы. Разновидностями вальмовых крыш так же являются полувальмовые и шатровые крыши. Этот тип крыши обычно устраивают, если необходимо обеспечить дополнительную защиту здания от ветра[3]. | ||
| 12 | Полувальмовая крыша[nl] | Считается промежуточным звеном между 2-скатной и вальмовой крышами. | ||
| 13 | Шатровая крыша |
|
Имеет 3 и более скатов в виде шпиля, сходящихся в одной верхней точке вверху. Часто выполнена вогнутой. Этот тип крыши не имеет конька.
Самый большой шатёр в мире «Хан Шатыр» построен в столице Казахстана — Астана в 2010 году. |
|
| 14 | Фронтальная крыша | Фронтальная крыша с утопленным верхним фронтоном и карнизом, вид вальмовой крыши. Эти крыши распространены в Дании, Германии и особенно в Австрии и Словении, они также типичны для традиционных деревянных каркасных зданий в районе Веальден на юго-востоке Англии.
Половинчатые крыши иногда называют «голландским бедром», не путать с «голландским фронтоном». |
||
| 15 | Ромбовая крыша[nl] | «Бубновая крыша», «крыша из косых поверхностей» или «крыша Судейкина», устраивается как правило в виде шпиля. | ||
| 16 | Радужная крыша | Радужная крыша | ||
| 17 | Арка или бочковая крыша | |||
| 18 | Дуговая крыша | |||
| 19 | Конусная крыша[en] | |||
| 20 | Шпиль | |||
| 21 | Валлийский шпиль | |||
| 22 | Конусный шпиль[nl] | Остроконечная крыша с небольшим изгибом внутрь, противоположно мансардной крыше. см: Суженный шпиль[nl]. | ||
| 23 | Параболический шпиль[nl] | Изогнутая наружу крыша, нижняя часть которой круче верхней, похожа на мансардную крышу, но без перегиба. | ||
| 24 | Витой шпиль[en] | |||
| 25 | Луковичная глава | Лу́ковичная глава́ — разновидность купольного покрытия, имеющая форму луковицы. Отличается больши́м диаметром главы, превышающим диаметр барабана, а также преобладанием высоты над шириной. Наибольшее распространение имеет в русской и украинской храмовой архитектуре, но при этом используется также в некоторых католических церквях Баварии, встречается на Среднем Востоке и в Индии. | ||
| 26 | Многощипцовая крыша[nl] | Крестовая, место соединения скатов называется ендова — ответственный участок в дождливом и снежном климате. | ||
| 27 | Врезная тавровая крыша[nl] | Т-образная конструкция крыши, в которой одна крыша врезается в другую и заканчивается. Кулачки двух крыш перпендикулярны друг другу и встречаются на одинаковой высоте, образуя крест в плане. | ||
| 28 | Врезная крыша[nl] | Малая крыша врезается в большую на меньшей высоте. | ||
| 29 | Тентовая крыша | |||
| 30 | «Крыша-бабочка»[nl] | Крыша-бабочка имеет V-образную форма, инверсна стандартной форме крыши, при этом две поверхности крыши наклоняются вниз от противоположных краев к долине к середине крыши[4]. Это напоминает крылья бабочки[5]. Крыши с «бабочками» обычно ассоциируются в США с современной архитектурой середины XX-го века. Они также широко использовались в архитектуре домов с террасами в грузинском и викторианском стиле в британских городах, где их альтернативно называют «лондонскими» крышами. Форма не имеет водосточных желобов, так как дождевая вода может стекать с крыши не более чем в двух местах, в любом конце длины, часто в приёмник или в водосточную трубу. Форма может быть симметричной, с длиной, расположенной в центре, или асимметричной с нецентральной длиной. Сама длина может быть плоской, с крикетом центральной крыши, отводящим воду к концам дины, или наклонной, если вся форма крыши наклонена к одному концу длины. Крыша также допускает стены (парапеты) с более высоким периметром, с прозрачными окнами, обеспечивающими проникновение света без ущерба для конфиденциальности[6]. | ||
| 31 | Купольная крыша | Большую популярность получают в жилых домах купольные крыши, характерной особенностью которых является их плавный переход в стены дома. В домах с подобными крышами непосредственно стены занимают до 1/5 от общей площади стен и крыши. Купольные сооружения используются итак же для перекрытия части здания в её верхней части. Изготавливаются из каркаса изогнутой формы. Могут использоваться пластиковая черепица, оцинкованная сталь. А также более мягкие материалы — битумная черепица, стеклоизол, рубероид.
Купола могут быть: ребристые, ребристо-кольцевые (с или без решетчатых связей), сетчатые, складчатые, купола-оболочки и другие[7]. |
||
| 32 | Пагода | Это буддийское, индуистское или даосcкое сооружение культового характера. В разных странах к пагодам относят разные типы сооружений.
В Таиланде, Бирме, Шри-Ланке, Лаосе, Камбодже, Корее пагодами называют буддийские ступы, зачастую являющиеся хранилищами священных предметов или мемориальными комплексами. В Непале, северной Индии, Тибете, Китае, Японии, во Вьетнаме, в Индонезии, а также в западных странах пагодами называют многоярусные башни, используемые как храмы. |
||
| 33 | «Колокольня» | Это башня, на которой установлен один или более колоколов, обычно является частью церкви. Квадратная (реже круглая) в основании колокольня, стоящая отдельно от основного здания храма, в западноевропейской архитектуре часто называется итальянским словом «кампанила». | ||
| 34 | Могильная крыша[nl] | Могильная крыша (погребения) имеет форму крыши, которая характеризуется непрерывным подъёмом и опусканием плоских поверхностей. Это произвольно длинная последовательность «крыш-бабочек», напоминает крышу сарая. |
Критерий выбора типа крыши[править | править код]
- Экономика
- Место нахождения (климатические и геологические условия)
- Архитектурные решения
- План здания
- Строительная геометрия здания (высота, длина, ширина)
- Соседние здания (стеснённость участка строительства)
См. также[править | править код]

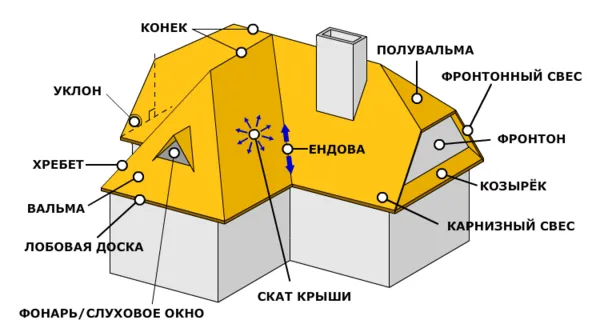

названия элементов крыши:
| вальма |
| ендова (крыши) |
| козырёк (крыши) |
| конёк (крыши) |
| лобовая доска |
| полувальма |
| скат (крыши) |
| слуховое окно (фонарь) |
| уклон (угол уклона ската крыши) |
| фронтальный свес |
| фронтон |
| хребет (крыши) |
Навес
Маркиза (архитектура)
Пергола
Тент
Палатка
Воздухоопорное сооружение
Примечания[править | править код]
- ↑ Рекомендации Архивная копия от 24 декабря 2018 на Wayback Machine по проектированию озеленения и благоустройства крыш жилых и общественных зданий и других искусственных оснований
- ↑ Пособие Архивная копия от 27 декабря 2018 на Wayback Machine по озеленению и благоустройству эксплуатируемых крыш жилых и общественных зданий, подземных и полуподземных гаражей, объектов гражданской обороны и других сооружений.
- ↑ 1 2 3 4 Коршевер Н. Г. Глава 1. «Классификация крыш» // Устройство крыши / Коршевер Н. Г.. — М.: «Вече», 2005. — С. 6—7. — 210 с. — («Домашний мастер»). — ISBN 5 9533 0467 6, 978 5 9533 0467 2.
- ↑ The Free Dictionary definition Архивная копия от 14 сентября 2018 на Wayback Machine. Retrieved 2016-04-09
- ↑ Palm Springs Modernism — The Butterfly Effect Архивная копия от 25 апреля 2016 на Wayback Machine, Morris Newman in Palm Springs Life, February 2009. Retrieved 2016-04-09
- ↑ Le Corbusier’s Forgotten Design: SoCal’s Iconic Butterfly Roof Архивная копия от 2 апреля 2019 на Wayback Machine, Marni Epstein-M3rvis in Curbed, December 22, 2014. Retrieved 2016-04-09
- ↑ Липницкий М. Е. Купола (расчет и проектирование) / Воронецкая Л. В.. — Уч. изд.. — Л.: «Стройиздат», 1973. — 128 с. — 6700 экз. — ISBN УДК 624.074.2.
Литература[править | править код]
Нормативы
- СП 17.13330.2017 Кровли. Актуализированная редакция СНиП II-26-76.
- СТО НОСТРОЙ 2.13.81-2012 Крыши и кровли. Крыши. Требования к устройству, правилам приёмки и контролю.
Техническая литература
- Савельев А. А. Конструкции крыш. Стропильные системы / Яценко В. А.. — М.: «Аделант», 2009. — 120 с. — 20 000 экз. — ISBN 5936421899, 9785936421891.
Ссылки[править | править код]
- Виды крыш домов. Какую форму крыши выбрать?
- Виды крыш частных домов по конструкции и геометрическим формам
Какой материал лучше использовать для крыши дома?
Выбор материала для крыши зависит от многих факторов, таких как климатические условия, стиль и размер дома, бюджет и т.д. Некоторые из наиболее распространенных материалов для крыши включают в себя:
-
Металлические кровли: обычно сделаны из стали, цинкового покрытия или алюминия. Они долговечны, не гниют и не горят, и могут прослужить более 50 лет.
-
Керамические черепицы: это традиционный материал для крыш, изготовленный из глины. Он устойчив к огню и не подвержен разрушению, но может быть дорогим.
-
Битумные черепицы: это материал на основе нефти, который имеет форму и текстуру керамической
Кроме того, металлочерепица может быть изготовлена в разных цветах и текстурах, что позволяет подобрать наиболее подходящий вариант для конкретного дома или здания.
Еще одним популярным материалом для крыши является керамическая черепица. Она обладает хорошей прочностью и долговечностью, а также выглядит очень эстетично. Керамическая черепица производится в разных цветах и формах, что позволяет создавать оригинальные и красивые крыши.
Также для крыши можно использовать битумную черепицу. Этот материал довольно доступен по цене и легко монтируется, однако он менее долговечен, чем металлочерепица или керамическая черепица.
Для крыши также можно использовать шифер, однако этот материал сейчас уже не так популярен из-за своей низкой прочности и долговечности, а также небольшой эстетичности.
Какой именно материал использовать для крыши зависит от многих факторов, таких как стиль дома, местный климат, бюджет и личные предпочтения. При выборе материала для крыши лучше обратиться к специалистам и получить консультацию.
