Куда правильно подключить массу на сварочном аппарате — советы по подключению держака к инвертору.

Клемма заземления ExProfil представляет собой специальный «крокодиловый» зажим, который прикрепляется к сварочному аппарату с помощью кабеля и закрепляется на детали, которые подлежат сварке. Это позволяет провести ток силой до 500 А к месту сварки, создавая короткое замыкание между электродом и обрабатываемой поверхностью.

Сварочная масса является одним из ключевых элементов сварочного аппарата. С помощью ее обеспечивается надежное соединение между контактным проводом сварочным аппаратом и свариваемой деталью. За счет этого достигается разность потенциалов. Какие сварочные массы обычно используют.

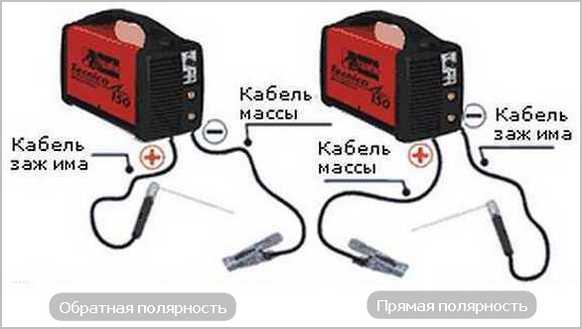

Держак с электродом подсоединим к плюсу инвертора. Это будет обратная полярность. Давайте также придумаем весёлую аналогию чтобы легко это запомнить. Обратная дорога домой всегда ближе, значит это хорошо, это плюс.

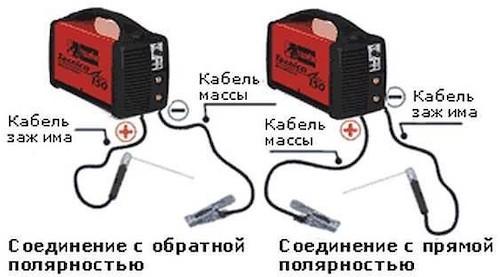

Для начала подсоедините держак к плюсу аппарата, и начните варить, а затем подключите инвертор, наоборот, держателем к минусу. Вы обязательно почувствуете разницу. Все дело в полярности, поскольку сварочный инвертор в отличие от трансформатора переменного тока, выдаёт постоянный ток. И если на трансформаторных аппаратах такой разницы в подключении кабелей нет, то вот при сварке на постоянном токе, она ещё как есть, и, причём существенная.

Что такое клемма заземления?

Клемма заземления КЗ-300 – это приспособление для закрепления детали во время сварки на токе до 300 А. Обеспечивает минимальное электрическое сопротивление со свариваемой деталью или заземлением, за счёт чего повышается безопасность и качество работы.

Клемма заземления представляет собой электроустановочное изделие, предназначенное для соединения проводов. В заземлительных устройствах клеммы используются для подключения как рабочего, так и защитного заземления. Содержание. Разновидности клемм. Зажимные. Резьбовые. Магнитные.

Что заземляется у сварочного трансформатора?

Также очень важно дополнительно осуществлять заземление вторичных обмоток сварочного трансформатора. Заземлять следует тот зажим обмотки, к которому крепится проводник, идущий к аппарату (так называемый обратный провод).

Заземление должно быть осуществлено медным проводом, сечение которого составляет не менее 6 миллиметров или небольшим стальным прутом (можно также брать стальную полосу), сечение которого составляет не менее 12 миллиметров.

Также очень важно дополнительно осуществлять заземление вторичных обмоток сварочного трансформатора. Заземлять следует тот зажим обмотки, к которому крепится проводник, идущий к аппарату (так называемый обратный провод).

Что такое зажим массы?

Зажим массы для сварки является одним из ключевых элементов в процессе сварочных работ. Предназначение устройства —подсоединение сварочного кабеля к заземлению.

Сварочные клеммы представляют собой специальный держатель в виде прищепки. Такие зажимы типа «крокодил» соединяют между собой кабель и металлическую деталь. Такие клеммы часто называют зажимами массы. Они создают максимально надежный контакт в зоне подключения.

Сколько стоит сварочный кабель?

Сварочный кабель для сварочного аппарата (инвертора)- купить по цене от 180 р. за метр – Энкор24.

Как выбрать держатель для сварки?

Что важно при выборе держака

1. вес, габариты, эргономические качества рукоятки;
2. соответствие маркировки изделия диапазону используемой в предстоящей работе силы тока;
3. возможность надежной фиксации электродов необходимого диаметра;
4. удобство закрепления стержня под разными углами;

Выбирая держатель для сварки, во внимание следует принимать и его нагрузку в амперах, на которую он рассчитан. Она может возрастать в зависимости от массы и размеров сварочного оборудования. Для удобства работ нужно правильно подобрать держатель. Когда для сварки требуется сила тока, близкая к силе тока сварочного генератора, то необходимо подбирать приспособления, рассчитанные на нагрузку в диапазоне от 200 до 500 А.

Где в сварке плюс?

При сварке на прямой полярности “+” на изделии. Это обеспечивает больший нагрев поверхности и, в то же время, не перегревает электрод. На его кончике пятно тепла будет анодным. Работа дугой с обратной полярностью означает “плюс” на кончике электрода и образование катодного теплового пятна.

Какой кабель нужен для подключения сварочного аппарата?

Сварочное оборудование, работающее до 500 А, требует применения кабеля 1х120 или КОГ1 1х95. Для промышленных аппаратов с максимальным рабочим током до 680 А не обойтись без кабеля 1х185 или КОГ1 1х50. Кабели сечением выше 185 мм2 встречаются крайне редко, так как применяются на сверхмощных агрегатах.

Сечение кабеля для инверторного сварочного аппарата, выдающего максимальный ток в 80-100 А, должно составлять 6 мм2. Для аппаратов с выдаваемым максимальным током в 120 А предназначен провод с сечением в 10 мм2. Сварочный кабель сечение 16 мм2 предназначен для инверторов, которые поддерживают максимальный ток до 180 А.

Какой диаметр провода для сварки?

Сечение кабеля для инверторного сварочного аппарата, выдающего максимальный ток в 80-100 А, должно составлять 6 мм2. Для аппаратов с выдаваемым максимальным током в 120 А предназначен провод с сечением в 10 мм2. Сварочный кабель сечение 16 мм2 предназначен для инверторов, которые поддерживают максимальный ток до 180 А.

Кабель сварочный представляет собой гибкий изолированный провод, состоящий из множества сплетенных между собой токопроводящих жил. Жилы выполнены из пролуженых проволок, диаметр которых равен 0,18-0,2 мм.

Что за кабель КГ ХЛ?

КГ-ХЛ – это силовой гибкий кабель, с медной жилой, изоляцией и оболочкой из резины. Холодостойкое исполнение.

КГ-ХЛ – это силовой гибкий кабель, с медной жилой, изоляцией и оболочкой из резины. Холодостойкое исполнение.

Номинальное переменное напряжение: 0,66 кВ

Количество жил: 1 – 5

Сечение размер: 0,75 – 400 мм2

Какой удлинитель использовать для сварочного аппарата?

Чтобы избежать серьезных потерь – используйте удлинитель с толстым сечением кабеля. Чтобы избежать дополнительных потерь при удлинении сварочного кабеля – используйте кабель с как можно более толстым сечением.

2,5 мм

Для бытовых сварочных аппаратов (инверторов) с низкой и средней интенсивностью использования подходят удлинители сечением провода 2,5 мм и заземлением. При выборе удлинителя для сварочного обращайте внимание на сечение провода!

Как понять полярность на электродах?

Прямая полярность – электрод подсоединен к минусу, а металл к плюсу. При такой сварке металл нагревается сильнее, а электрод остается сравнительно холодным. Глубина проплавления заметно больше. Сварочная дуга при этом будет ровнее и стабильнее, что упрощает получение хорошего шва.

При сварке ручной дуговой сваркой существуют две полярности, прямая и обратная: Прямая полярность – это когда на электрододержателе (на электроде) минус, а плюс находится на свариваемой детали (на массе). Обратная полярность – это когда на электрододержателе (на электроде) плюс, а на детали минус.

При сварке постоянным током, сварочная дуга бывает прямой или обратной полярности. При прямой полярности «плюс» подключается к соединяемым заготовкам (массе), соответственно «минус» подключается на держатель электрода; при обратной полярности «плюс» подключается на электрод, «минус» подключается на деталь.

Обратная полярность. К электроду подсоединяется плюс, на клемму «земля» — минус. Движение тока от минуса к плюсу (от заготовки к электроду) создаёт более сильный нагрев.

Какая полярность должна быть при сварке порошковой проволокой?

Свариваем только на прямой полярности (минус на электроде).

Если говорить о сварке самозащищенной порошковой проволокой, то там используется прямая полярность, тогда как при сварочных работах с защитной газовой оболочкой – обратная. Такое положение вещей позволяет извлечь максимум напряжения для полуавтомата, следовательно, аппарат будет работать в наиболее оптимальном режиме.

Какой полярностью варить мр3?

Электроды МР-3 используются для сварки при постоянном (обратной полярности) или переменном токе, который обеспечивает напряжение в режиме холостого хода не ниже 50 Вольт.

Что представляет собой сварной шов при сварке плавлением?

участок сварного соединения, непосредственно связывающий свариваемые элементы. При сварке плавлением (дуговой, электрошлаковой и др.) шов образуется в результате кристаллизации сварочной ванны, при сварке давлением (контактной, диффузионной и др.)

Сварной шов представляет собой участок сварного соединения, образовавшийся в результате кристаллизации расплавленного металла или в результате пластической деформации при сварке давлением или сочетания кристаллизации и деформации.

Сварной узел представляет собой часть сварной конструкции, в которой сварены примыкающие друг к другу элементы.

Что такое аккумулятор с обратной полярностью?

Обратная полярность аккумуляторной батареи имеет противоположное расположение выводов для подключения клемм. То есть, слева находится “минус”, а справа “плюс”. Такой тип батарей называют “европейским”. Важно: Батарея прямой полярности обозначается цифрой “1”, а батарея обратной полярности цифрой “0”.

Обратная полярность АКБ означает, что «минус» располагается слева, если повернуть электробатарею клеммами к себе.

Универсальная полярность аккумулятора характерна для тягачей, спецтехники или моторных лодок. У таких батарей выводы для подключения к электропроводке расположены на продольной оси корпуса, либо на его противоположных углах.

Что такое стыковое соединение?

Стыковое — сварное соединение двух элементов, примыкающих друг к другу торцовыми поверхностями. Нахлёсточное — сварное соединение, в котором сваренные элементы расположены параллельно и частично перекрывают друг друга.

Стыковое соединение-это техника, при которой два куска материала соединяются простым соединением их концов без какой-либо специальной формы. Название “стыковое соединение” происходит от того, как материал соединяется вместе.

Что такое глубина проплавления?

Глубина проплавления — это расстояние, на которое наплавленный металл проникает в основной металл или в материал предыдущего прохода во время сварки.

Глубина проплавления — это расстояние, на которое наплавленный металл проникает в основной металл или в материал предыдущего прохода во время сварки.

Что такое сварочный узел?

сварной узел — Часть конструкции, в которой сварены примыкающие друг к другу элементы.

Сварочный узел. [welding unit] — часть трубосварочного агрегата, в котором соединяются сваркой кромки сформованной трубной заготовки.

Что такое масса для сварки?

Масса, земля и прочий сленг сварщиков, обозначает, что это зажим обратного кабеля. То есть тот зажим, который крепится на свариваемое изделие.

Масса, земля и прочий сленг сварщиков, обозначает, что это зажим обратного кабеля. То есть тот зажим, который крепится на свариваемое изделие. Если у Вас трансформатор, там переменка, но масса все равно есть.

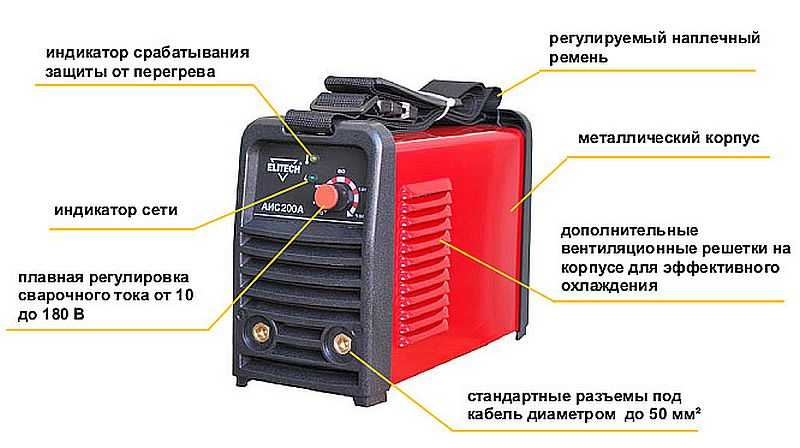

Где плюс а где минус на сварочном аппарате?

Для сварки тонких металлов и профильных труб подключаем прямую полярность-минус на держак с электродом. Это для электродов с рутиловым покрытием. Если потратить минуту и переставить полярность на сварочном проводе, то ваша сварка станет лучше.

Инвертор для ручной дуговой сварки выдает постоянный ток. Если посмотреть на переднюю панель аппарата, то вы увидите, что на ней находятся два разъёма для подключения сварочных кабелей с метками + и -. Прямая полярность: к плюсу аппарата подключается «прищепка», а к минусу держак. Обратная полярность: к плюсу аппарата подключается держатель электрода, а к минусу зажим «прищепка» — масса.

Что такое масса в электричестве?

Землёй называется провод, соединяющий минусовой вывод электрического элемента (например, электромагнита) с корпусом изделия, в котором он установлен. Положительный вывод электрического элемента может соединяться, к примеру, с источником питания, образуя замкнутый контур, по которому потечёт ток.

Масса (электротехника). «Массой» называется провод, соединяющий минусовой вывод электрического элемента (например, электромагнита) с корпусом изделия, в котором он установлен. Положительный вывод электрического элемента может соединяться, к примеру, с источником питания, образуя замкнутый контур, по которому потечёт ток. «Массой» может быть не только провод, но и корпус самого электроэлемента.

Как подключать массу при сварке?

У сварочного аппарата постоянного тока есть два гнезда для подключения кабелей держателя и массы. В держатель вставляется электрод и сварщик манипулирует им, ведя шов. Кабель массы через зажим “крокодил” крепится к изделию.

Прямая полярность: к плюсу аппарата подключается «прищепка», а к минусу держак. Обратная полярность: к плюсу аппарата подключается держатель электрода, а к минусу зажим «прищепка» — масса. Какую полярность выбрать? Об этот вопрос сломано немало копий. Если открыть учебные материалы по сварочному делу и спросить в интернете, часто можно услышать мнение, что на «прямой полярности» свариваемый металл лучше прогревается и проплавляется.

Что значит электроды обратной полярности?

Обратная полярность – металл подключается к минусу, а электрод к плюсу. Благодаря такому подключению металл нагревается заметно меньше, зато электрод плавится намного быстрее. Шов при таком типе сварки получается более широким, но не таким глубоким. Дуга менее стабильна, поэтому ее тяжелее удержать.

Обратная полярность – металл подключается к минусу, а электрод к плюсу. Благодаря такому подключению металл нагревается заметно меньше, зато электрод плавится намного быстрее.

Как правильно подключить провода на сварке?

В основном, сварочные аппараты рассчитаны на 220 или 380 В, и это необходимо учитывать при подключении сварочного аппарата. Если у вас однофазный сварочный аппарат, то сварочный кабель подключают к питающему автомату в следующем порядке – одну жилу на фазу, вторую на нейтраль, а третью на защитный ноль.

Если у вас однофазный сварочный аппарат, то сварочный кабель подключают к питающему автомату в следующем порядке – одну жилу на фазу, вторую на нейтраль, а третью на защитный ноль. Так же производится и подключение кабелей если у вас трехфазный сварочный инвертор, но с одним условием – используется 5-ти жильный кабель, 3 жилы которого подключаются к клеммам L1, L2 и L3.

Как регулировать ток сварочного инвертора?

Обычно применяется два способа регулирования: по среднему значению тока нагрузки или по мгновенному (импульсному) значению тока силового транзистора либо первичной обмотки силового трансформатора, то есть по мгновенному значению тока нагрузки, приведенному к первичной обмотке.

Регулировка осуществляется за счет изменения угла открытия тиристора и действующего значения напряжения.

Инверторные. Современные электронные аппараты индивидуального использования. Ток регулируется ручками управления или кнопками, расположенными на передней панели. Изменение магнитного потока. Данный способ управления используется в трансформаторных аппаратах сварки.

Как происходит заземление?

Как работает заземление

Ток движется по пути наименьшего сопротивления. Этот простой принцип лежит в основе работы заземления: наш кожный покров обладает более высоким сопротивлением, чем металлический провод, поэтому при касании поверхности под напряжением ток сразу уходит в землю, не причиняя человеку вреда.

Заземление — это соединение корпусов всех электроприборов в доме с землей через контур заземляющего устройства.

Для этого во всей системе, включая кабель электроприбора, есть отдельная жила. Она идет от розеток через щиток в заземляющий контур, который вкопан в грунт. Прибор, подключенный к такой розетке, защищен: если он будет неисправен и на его металлических деталях появится напряжение, избыточный ток уйдет в землю.

Какую клемму на аккумуляторе снимать первой?

Первой с аккумулятора снимать рекомендуется клемму “минус”, то есть ту, которая идет на массу. Связана данная рекомендация с мерами предосторожности. Снимая любую из клемм, всегда есть вероятность задеть металлическим элементом оголившийся контакт, тогда как вторая клемма в этот момент будет подключена.

Когда отключают аккумулятор, то первой всегда снимают минусовую клемму. Определить ее можно по меткам на аккумуляторе (знак “-“) или цвету проводов (провод к минусовой клемме красного цвета). Минусовой контакт аккумулятора соединен массой и, при его отключении, вы обезопасите себя от короткого замыкания. При подключении аккумулятора первой ставят соответственно плюсовую клемму.

Для чего нужно заземление простыми словами?

В электротехнике при помощи заземления добиваются защиты от опасного действия электрического тока путём снижения напряжения прикосновения до безопасного для человека и животных значения. Также заземление применяется для использования земли в качестве проводника тока (например, в проводной электросвязи).

Как должны быть обозначены проводники защитного заземления?

Обозначаются PE и имеют цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины желтого и зеленого цветов

Проводники защитного заземления во всех электроустановках, а также нулевые защитные проводники в электроустановках напряжением до 1 кВ с глухозаземленнойнейтралью, в том числе шины, должны иметь буквенное обозначение PE и цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины (для шин от 15 до 100 мм) желтого и зеленого цветов.

В чем заключается принцип действия защитного заземления?

Принцип действия защитного заземления — снижение до безопасных значений напряжений прикосновения и шага, обусловленных замыканием на корпус и другими причинами.

Принцип действия защитного заземления – снижение до безопасных зна-чений напряжений прикосновения и шага, обусловленных замыканием на кор-пус и другими причинами.

Это достигается путем уменьшения потенциала за-земленного оборудования (за счет уменьшения сопротивления заземления, а также путем выравнивания потенциалов основания, на котором стоит человек, и заземленного оборудования за счет подъема потенциала основания, на кото-.

Сколько кг меди в сварочном аппарате Тдм 305?

Параметры

Напряжение (В)	380
Модель	ТДМ 305/380в Медь
Мощность (кВт)	19
Вес (кг)	63
Артикул

60 гр. меди – катушка больше медный провод 1 шт. 150 гр. меди – реле с латунными клемами 1 шт. – чистой медной проволоки, пластин, проводов, клеммы и т.д. 4 кг.250 гр. + 1 килограмм из разной мелочевки выключатели, переключатели.

Какие бывают виды сварочных аппаратов?

Сварочные аппараты — это инструменты, которые используются для соединения металлических деталей. Существует множество различных типов сварочных аппаратов, включая:

1. Сварочные инверторы — это компактные аппараты, которые используют высокочастотную технологию для преобразования напряжения сети в постоянный ток. Они могут использоваться для сварки различных металлических материалов и подходят для работы в условиях с ограниченным доступом.

2. Сварочные полуавтоматы — это аппараты, которые используются для сварки металлических деталей с помощью проволоки и газа. Они обеспечивают быструю сварку и подходят для работы с различными металлическими материалами.

3. Сварочные аппараты для TIG-сварки — это инструменты, которые используются для сварки металлических деталей с помощью тигельной сварки (TIG). Они обеспечивают высокое качество сварки и могут использоваться для сварки тонких листовых металлов.

4. Сварочные аппараты для MIG-сварки — это инструменты, которые используются для сварки металлических деталей с помощью метода металлической дуговой сварки (MIG). Они обеспечивают быструю сварку и могут использоваться для сварки различных металлических материалов.

5. Сварочные аппараты для точечной сварки — это инструменты, которые используются для точечной сварки металлических деталей. Они обеспечивают быструю и эффективную сварку и могут использоваться для сварки тонких листовых металлов.

6. Сварочные аппараты для плазменной резки — это инструменты, которые используются для резки металлических деталей с помощью плазменного среза. Они обеспечивают высокую точность резки и могут использоваться для резки различных металлических материалов.

Это далеко не полный список типов сварочных аппаратов, но он включает наиболее распространенные виды. Выбор сварочного аппарата зависит от тип

Сварочный инвертор

Сварочный инвертор — это сварочный аппарат, который использует технологию инвертирования для преобразования высокочастотного переменного тока в постоянный ток. Это делает его более эффективным по сравнению с другими типами сварочных аппаратов, такими как трансформаторные сварочные аппараты, и позволяет использовать его для различных видов сварки, включая MMA, TIG и MIG/MAG.

Сварочный робот

Сварочный робот — это автоматизированная сварочная система, которая использует робота для выполнения сварочных операций. Это позволяет повысить производительность и качество сварки, а также снизить затраты на трудовые ресурсы. Сварочные роботы широко используются в автомобильной, судостроительной, аэрокосмической и других отраслях промышленности.

Выбор сварочного аппарата зависит от многих факторов, таких как вид сварки, материал, толщина материала, тип работы, бюджет и т.д. Поэтому перед выбором необходимо тщательно изучить характеристики различных типов сварочных аппаратов и выбрать тот, который наилучшим образом подходит для конкретной задачи.
