Механизм откидной кровати своими руками — изготовление и применение подъемного механизма для кровати

Кровати с подъемным механизмом находятся в большом спросе, особенно в небольших квартирах, где необходимо оптимально использовать доступное пространство. Однако не всегда просто найти подходящую модель и размер откидной кровати.

С целью экономии пространства в малогабаритных комнатах извлекается максимум пользы с каждого предмета мебели, находящегося в помещении.

• Виды подъемных механизмов
• Как сделать подъемный механизм для кровати своими руками
  • Подбор инструментов
  • Необходимые материалы
  • Процесс создания механизма
• Самостоятельная сборка кровати
• Как провести ремонт подъемного механизма кровати
• Видео: кровать с подъёмным механизмом своими руками
• 50 вариантов дизайна кроватей с подъёмным механизмом

Виды подъемных механизмов

Перед тем, как сделать подъемную кровать своими руками, необходимо выбрать оптимальный механизм подъема. Варианты бывают следующими:

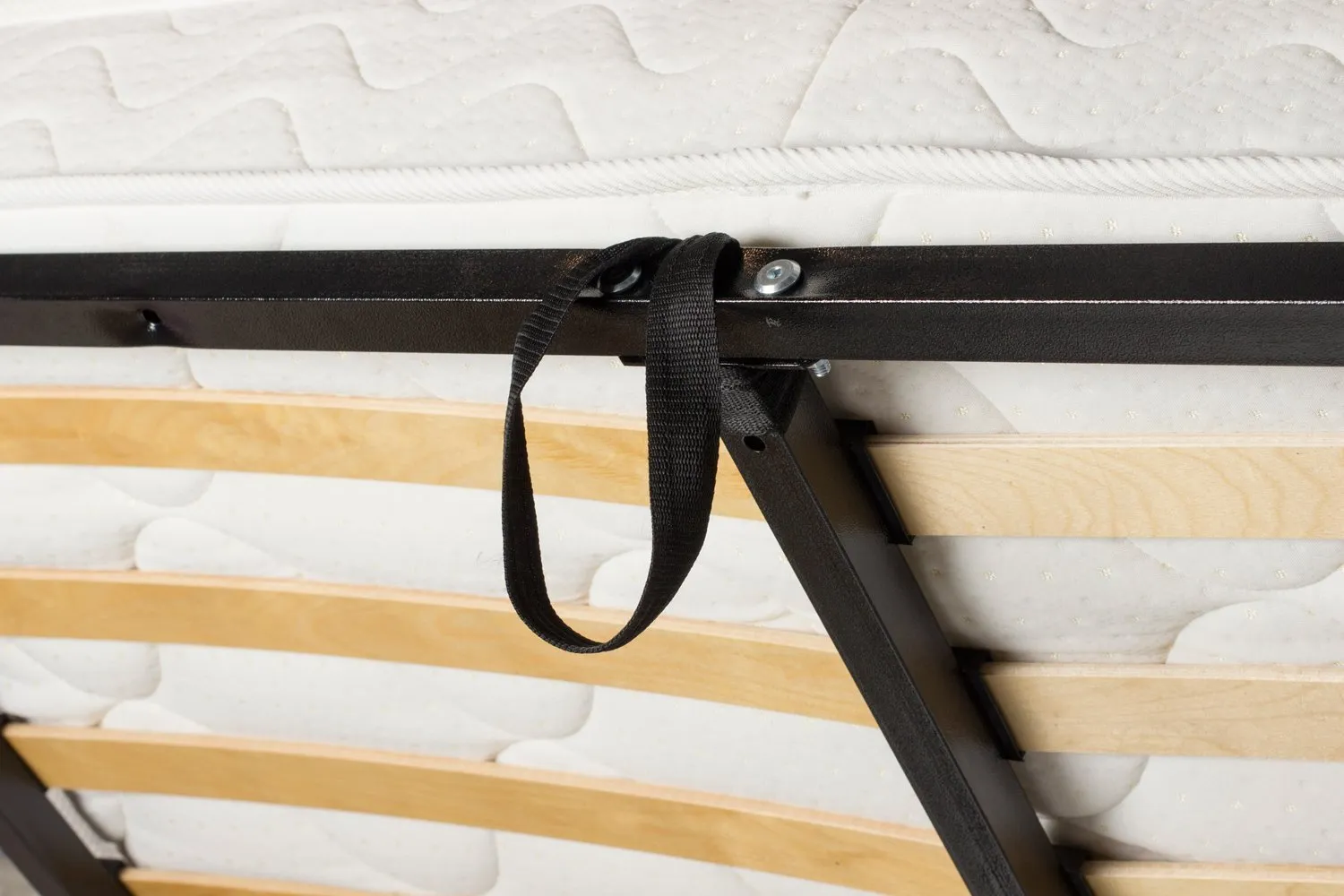

1. Ручной петельный. Наиболее доступный и простой механизм, который используется все реже. Связано это со сложностью трансформации, для которой необходимо прикладывать значительные усилия, поднимая весь вес кровати вручную. Из-за этого механизм не используется для детской мебели. При этом, ввиду отсутствия пружин, амортизаторов и иных элементов, механизм отличается высокой прочностью и долговечностью.


   Ручной подъемник – доступный прибор с отсутствием пружин и амортизаторов.

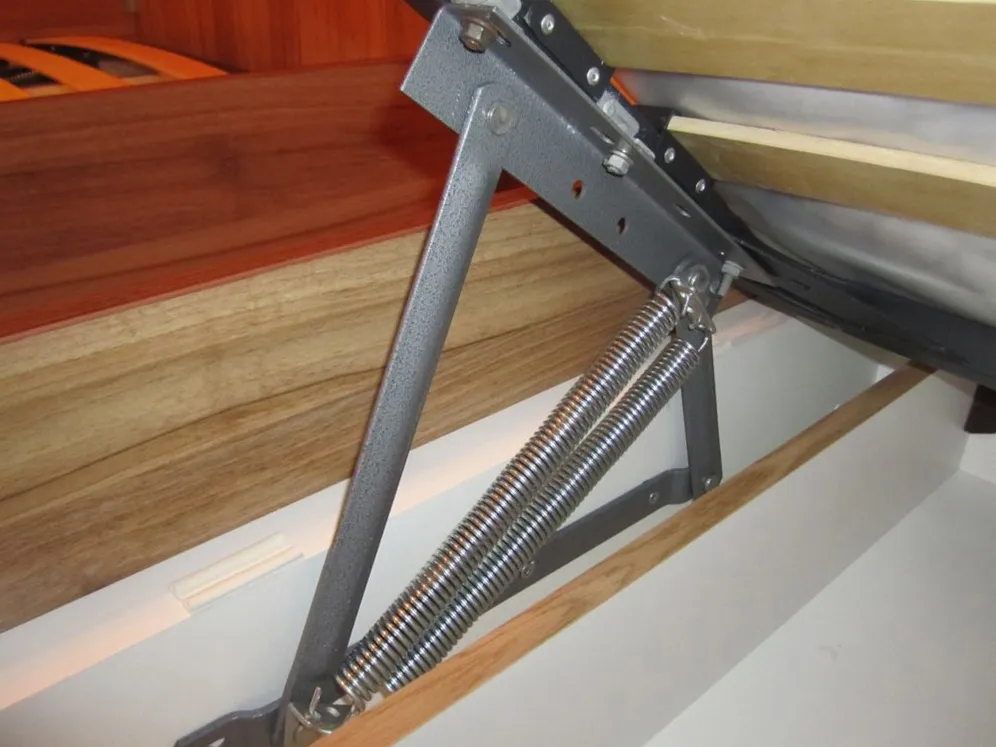

2. Пружинный. Имеет сравнительно небольшую стоимость при высокой надежности. Для подъема используются витые пружины из высоколегированной стали, натяжение которых можно менять, исходя из веса матраса. Такой механизм нуждается в регулярной замене раз в три-пять лет, так как пружины подвержены износу и растяжению.


   Пружинная система – удобная в применении. Имеет небольшой срок эксплуатации – не более 5 лет.

3. Газовый. Наиболее дорогостоящий, но вместе с тем надежный, долговечный и комфортный в использовании механизм. Работает бесшумно и плавно, практически не требуя усилий. Для работы используется энергия сжатого газа, который помещен в цилиндр. Амортизатор выбирается, исходя из размеров и веса кровати, и при правильном расчете может прослужить около десяти лет.

Прибор функционирует тихо и плавно, отличается длительной эксплуатацией – до 10 лет при постоянном поднимании либо опускании.

Обратите внимание! Нагрузка кровати ложится не только на сами амортизаторы, но и на места крепления, а потому их стоит выбирать и рассчитывать совместно.

Как сделать подъемный механизм для кровати своими руками

Перед тем, как сделать кровать с подъемным механизмом своими руками, необходимо составить чертеж. Он должен отражать в себе все габариты изделия с указанием толщины и расстояний, используемые детали и механизмы, места и порядок их крепления. Чтобы качественно сделать кровать с подъемным механизмом своими руками, чертеж должен быть выполнен в двух проекциях и содержать только тщательно рассчитанные параметры.

Подготавливая понадобившийся материал для изготовления спального ложа, стоит учесть создаваемую нагрузку матраса на амортизаторы, планки механического устройства, каркас и места фиксации.

Подбор инструментов

Конструкция кровати с подъемным механизмом подразумевает использование следующих инструментов:

• карандаш, рулетка и линейка, необходимые для разметки;
• шуруповерт, при помощи которого осуществляется крепление деталей каркаса;
• дрель, которой просверливаются отверстия в металлических элементах подъемного механизма;
• сверла по металлу и дереву;
• ключ и сверло под конфирматы, при помощи которых осуществляется сборка корпуса;
• электролобзик, которым раскраивается МДФ;
• утюг или промышленный фен, с помощью которых производится кромкование меламиновой лентой;
• струбцины, применяемые для фиксации корпуса при сборке;
• нож, при помощи которого обрезаются излишки ленты;
• ножовка, которой осуществляется распил досок;
• гаечные ключи и головки;
• молоток.

Необходимые материалы

Для работы потребуются следующие материалы:

• саморезы;
• конфирматы;
• металлический уголок;
• мебельные уголки;
• лист ДВП;
• доска обрезная;
• лист МДФ;
• каркас-вкладыш под матрас;
• меламиновая лента необходимого оттенка;
• газовые амортизаторы от 800 Н;
• мебельные ножки;
• болты, шайбы, гайки;
• металлическая полоса;
• стяжки;
• клей ПВА;
• металлические втулки.

Обратите внимание! Вместо МДФ можно использовать ДСП, которая отличается более доступной стоимостью.

Процесс создания механизма

Подъемные механизмы для различного веса кровати можно приобрести в готовом виде, однако при собственноручном изготовлении можно быть уверенным в их качестве и надежности.

Если вы выполняете подобную работу впервые, лучше воспользоваться уже готовыми чертежами сборки мебели.

Процесс работы следующий:

1. Прикрутить верхнюю планку к нижней части основания. Для закрепления из уголкового металлического проката формируется планка.
2. Установить основы подъемника, состоящие из пары планок, на элементы каркаса.
3. Присоединить пару планок, отвечающих за регулировку высоты подъема и поддержание решетки в поднятом положении.
4. Установить нижнюю планку, которая является опорной и делает движение шарнирных опор более легким.

Изготовление кровати с подъемным механизмом следует начинать с подготовки чертежей, материалов и инструментов.

Важно! В местах соединения планки с шарнирами она должна иметь небольшие отклонения формы от плоскостного угла.

Для формирования прогибов металлических полос, необходимых для шарнирного крепления, удобно использовать небольшой пресс. Найти его можно в слесарных мастерских.

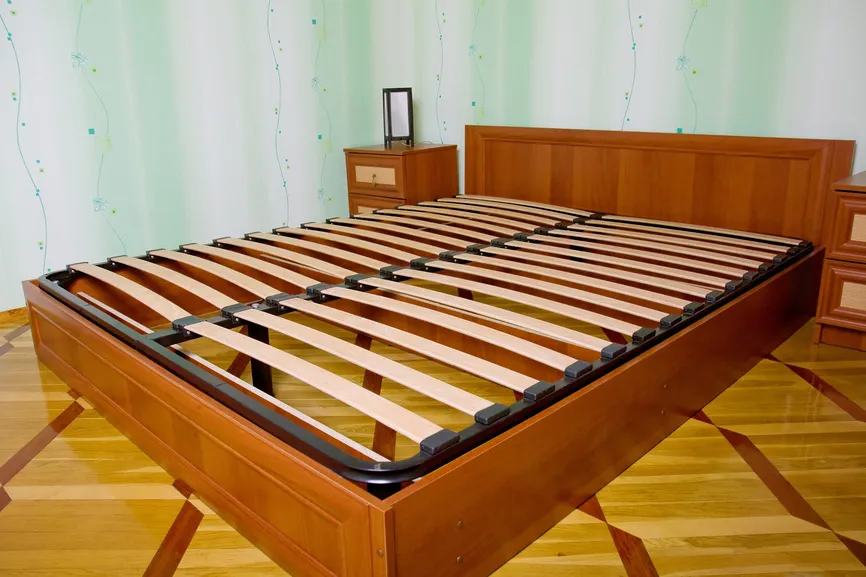

Сначала сооружается прочное, надежное основание задуманной кровати.

Самостоятельная сборка кровати

В первую очередь необходимо подготовить и собрать вместе детали из МДФ, представляющие собой каркас:

1. Разметить лист МДФ в соответствии с чертежом.
2. Разрезать плиту на части, удобные для раскроя, и закрепить их на верстаке при помощи струбцин. Вырезать заданные элементы при помощи электролобзика. Если эти действия кажутся слишком сложными, отсутствуют инструменты или специальные навыки, то распил можно произвести в столярной мастерской.
3. Очистить торцы при помощи влажной ткани. Нанести меламиновую ленту, нагревая феном или утюгом, на все торцы, кроме обращенных к полу.
4. Расставить изголовье, боковые царги, поперечную доску и заднюю стенку. Просверлить по паре отверстий для конфирматов с внешней поверхности угловых соединений.
5. Установить крепеж при помощи крестовой отвертки. Прикрыть конфирматы пластиковыми заглушками, закрепленными клеем.
6. Установить пластмассовые уголки внутри четырех углов, используя шуруповерт.
7. Закрепить поперечную доску, соединив с боковинами при помощи уголков из стали, фиксирующихся шурупами. Это необходимо, чтобы обеспечить конструкции дополнительную жесткость.
8. Обрезать лист ДВП до требуемых размеров и закрепить его в качестве днища кровати. Для этого каркас необходимо повернуть набок. Крепление осуществляется шурупами по всему периметру.
9. Просверлить отверстия посередине царг и по нижним углам каркаса. В них установить ножки.

Обратите внимание! Пластиковые ножки не только облегчат передвижение конструкции, но и исключат контакт МДФ с влагой при уборке.

Далее, при помощи гаечного ключа и отвертки, собирается вкладной каркас для матраса. Также его можно приобрести в уже собранном виде, однако это осложняет транспортировку.

Если вы планируете собирать двуспальную кровать, выбирайте газовый механизм – он более прочный и выносливый.

Завершающий этап – соединение каркаса и механизмов. Для этого процесса может потребоваться посторонняя помощь, чтобы обеспечить ровность и точность соединений. Осуществляется он следующим образом:

1. Просверлить отверстия для монтажа в металлической раме каркаса-вкладыша.
2. Закрепить подъемники на внутренних сторонах боковин при помощи болтов. Крепление осуществляется с использованием сквозных отверстий.
3. Прикрепить верхние элементы подъемников к раме. На этом этапе не помешает помощь человека, который будет держать каркас-вкладыш.
4. Закрыть головки болтов с наружной стороны каркаса пластиковыми заглушками, подобранными под цвет МДФ.
5. Проверить правильность установки и надежность крепежа. Сделать это необходимо для всей подвижной конструкции.

Если разобраться в инструкции, то даже изготовление столь сложного предмета мебели, как кровать с подъемным механизмом, окажется вполне посильной задачей.

Как провести ремонт подъемного механизма кровати

При выходе всего подъемного механизма или его составляющих из строя лучше полностью заменить механизм. Делается это следующим образом:

1. Разобрать кровать и снять элементы старого крепежа.
2. При целостности посадочных мест – использовать их, при повреждении – сделать новые. Для этого на коробе необходимо просверлить отверстия, которых может быть три либо четыре, в зависимости от устройства и размеров основания.
3. На каркасе закрепить нижнюю часть механизма, используя болты.
4. Прикрепить к конструкции уголок от подъемной конструкции и опустить основание внутрь каркаса.
5. Просверлить требуемое количество отверстий на сторонах рамы. Необходимо учитывать расположение нижней планки.
6. Сделать зазор в 7-10 мм между коробом и рамой, затянуть болты на верхней планке.
7. Соединить систему при помощи поршней, которые следует прикрепить к верхней и нижней частям механизма.

Сделать кровать с подъемником своими руками, основываясь на заранее подготовленные чертежи несложно.

Обратите внимание! Чтобы продлить период эксплуатации механизма, необходимо верно рассчитать нагрузку на него.

Самостоятельное произведение спального ложе экономит значительные средства и дает возможность создать уникальную многофункциональную кровать.

Самостоятельного изготовить кровать с подъемным механизмом – не самая простая задача, требующая аккуратности и внимательной работы. Однако в результате можно получить уникальное изделие высокого качества, идеально подходящее под размеры и интерьер комнаты.

Кровать готова, останется только установить на место матрас и начинать использовать мебель по ее прямому назначению.

Видео: кровать с подъёмным механизмом своими руками

50 вариантов дизайна кроватей с подъёмным механизмом

Чем смазать механизм кровати?

Механизмы кровати, такие как роликовые, направляющие или складывающиеся механизмы, могут скрипеть, стучать или заедать при использовании. Для устранения этих проблем можно использовать различные смазки. Вот несколько рекомендаций:

1. Силиконовая смазка. Силиконовая смазка является универсальным решением для смазки механизмов кроватей, так как она не содержит кислоты и не разрушает резину и пластик. Она также обладает высокой степенью смазывания и защиты от коррозии. Нанесите смазку на все движущиеся части механизма, включая ролики, направляющие, шариковые подшипники и замки.

2. Минеральное масло. Минеральное масло является еще одним вариантом для смазки механизмов кроватей. Оно может использоваться для смазывания направляющих и шариковых подшипников, но не рекомендуется для роликов или замков, так как может привести к неполадкам.

3. Вазелин. Вазелин является отличным средством для смазки механизмов кроватей, особенно для направляющих и замков. Он обладает высокой степенью смазывания и защиты от коррозии. Нанесите небольшое количество вазелина на движущиеся части механизма и распределите равномерно.

Важно помнить, что перед использованием любой смазки следует тщательно очистить механизм кровати от грязи и пыли. Также следует избегать нанесения излишнего количества смазки, так как это может привести к пятнам на белье или к привлеканию большего количества пыли и грязи.
