Металлическая ферма длиной 24 метра — анализ конструкции, расчеты и проекты из профильной трубы

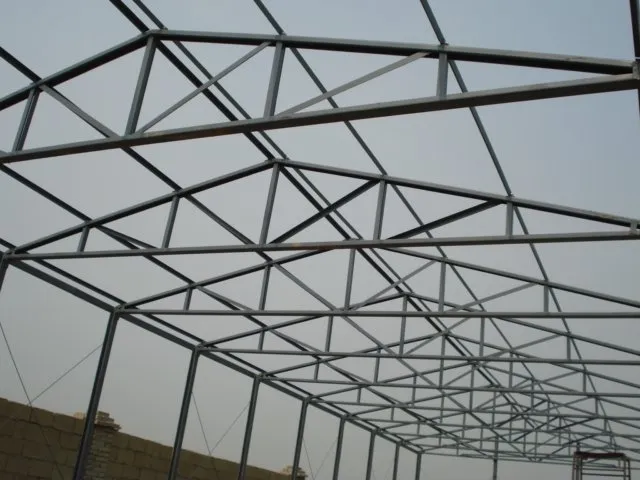

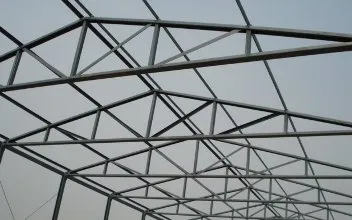

Ферма из профильной трубы

Металлические фермы –

Эти системы представляют собой структуры из стержней, состоящие из поясов и решеток. Благодаря добавленным жестким элементам, такие конструкции сохраняют свою форму даже под значительными нагрузками. В зависимости от сложности формы, они могут быть изготовлены на месте строительства или в специализированных производственных условиях. Если интересует аспект «металлическая ферма 24 метра чертеж», то такая информация может быть полезной для создания соответствующей конструкции больших размеров.

Материалы для профильных труб

Для изготовления профильных труб, которые могут использоваться в конструкциях ферм, применяют различные металлы и сплавы:

• в общем случае – углеродистые стали обыкновенного качества;
• для ответственных конструкций – качественные углеродистые, низколегированные, реже – коррозионностойкие стали;
• для эксплуатации в средах повышенной агрессивности – из углеродистой стали, покрытой защитным цинковым слоем (оцинкованной);
• при необходимости создания легких ферменных конструкций – легкие и прочные сплавы на основе алюминия.

В продажу трубные изделия малых сечений поступают отрезками длиной до 6 м, больших – до 12 м. Толщину стенки и размер сечения выбирают, в зависимости от планируемых нагрузок:

• для пролетов не более 4,5 м – 40х20 мм с толщиной стенки 2 мм;
• 4,5-5,5 м – 40х40 мм с толщиной стенки 2 мм;
• более 5,5 м – 40х40х3 мм или 60х30 со стенкой 2-3 мм.

Виды конструкций ферм из профильной трубы

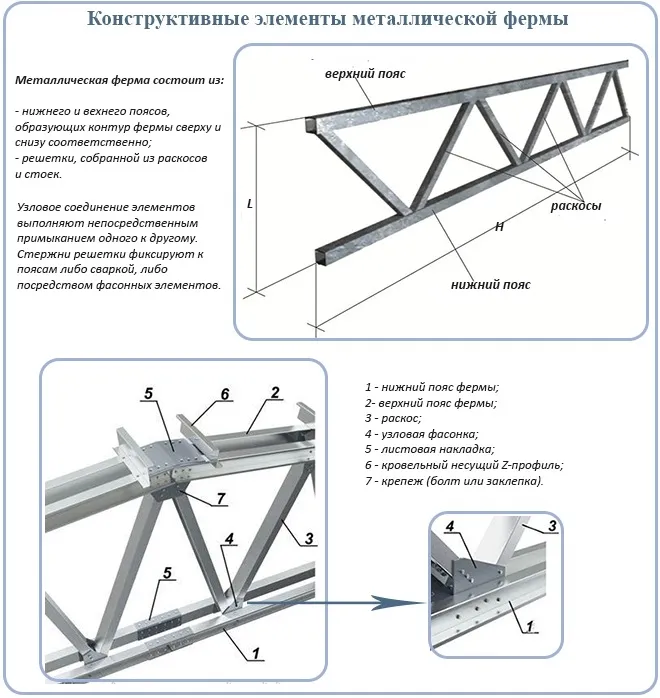

В состав ферменной конструкции входят верхний и нижний пояса и решетка, располагаемая между ними. Составными компонентами решетки являются:

• стойка – располагается перпендикулярно оси;
• раскос (подкос) – устанавливается под наклоном к оси;
• шпренгель – вспомогательный раскос.

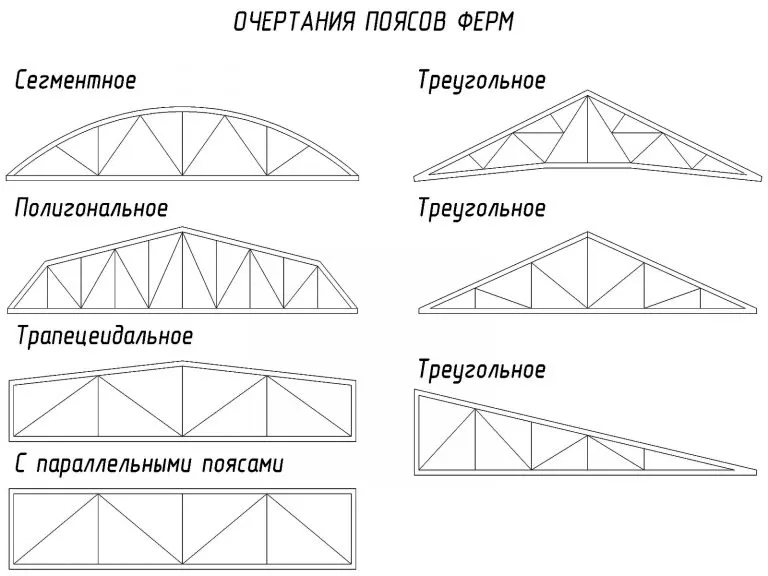

Пояса ферм могут иметь различные очертания:

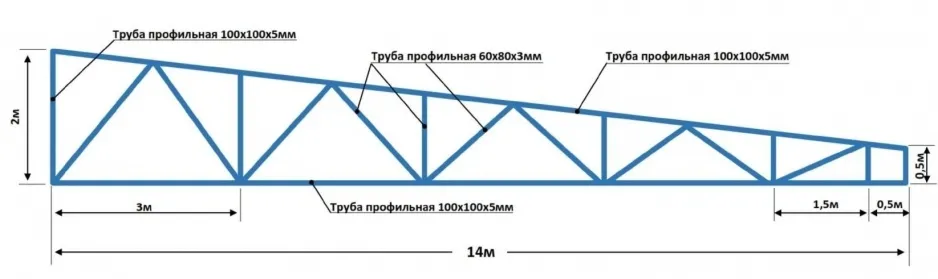

• Треугольное односкатное. Для треугольной односкатной фермы из профильной трубы характерно сочетание способности выдерживать высокие нагрузки с небольшой материалоемкостью.

• Треугольное двускатное. Такие конструкции могут устанавливаться на кровлях с большим уклоном скатов. Минусы: сложность устройства опорных узлов, большой расход материала. Конструктивный вариант – треугольные двускатные фермы из профильной трубы.

• Сегментное. Часто применяется для сооружения кровель со светопрозрачным покрытием из сотового или монолитного поликарбоната.

• Полигональное. Отличается сложностью монтажа. Преимущество – способность выдерживать значительные нагрузки от тяжелого настила и мощного снегового покрова. Дополнительный плюс – экономное использование профиля.

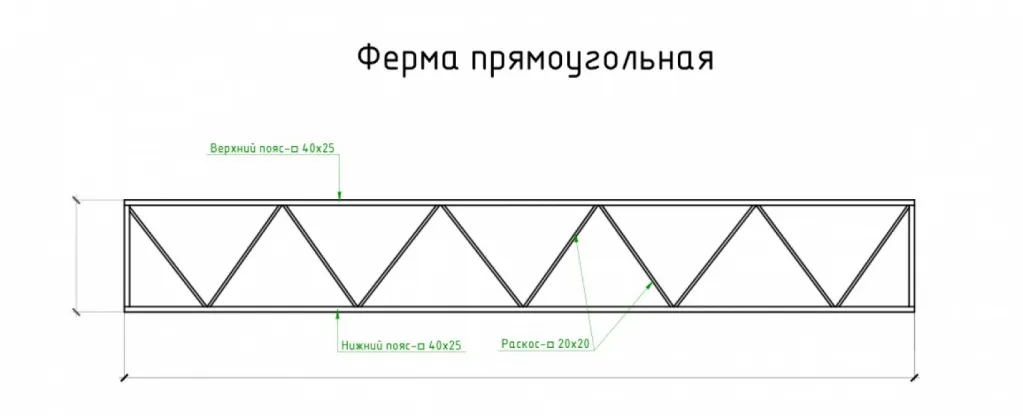

• С параллельными поясами. Это наиболее простой и экономичный вариант, для сборки которого используются стойки и раскосы одинаковых размеров. Фермы из профильной трубы с параллельными поясами легко монтировать, благодаря унифицированной конструкции, большому количеству деталей одного размера и минимальному количеству стыков. Подходят для мягких и светопрозрачных кровель.

• Трапециевидное. Сходно с полигональным, но имеет упрощенную схему монтажа.

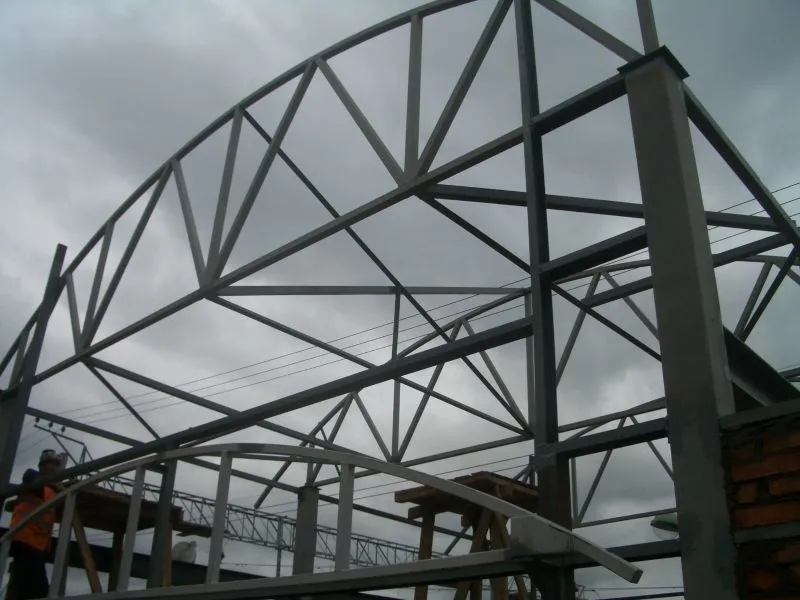

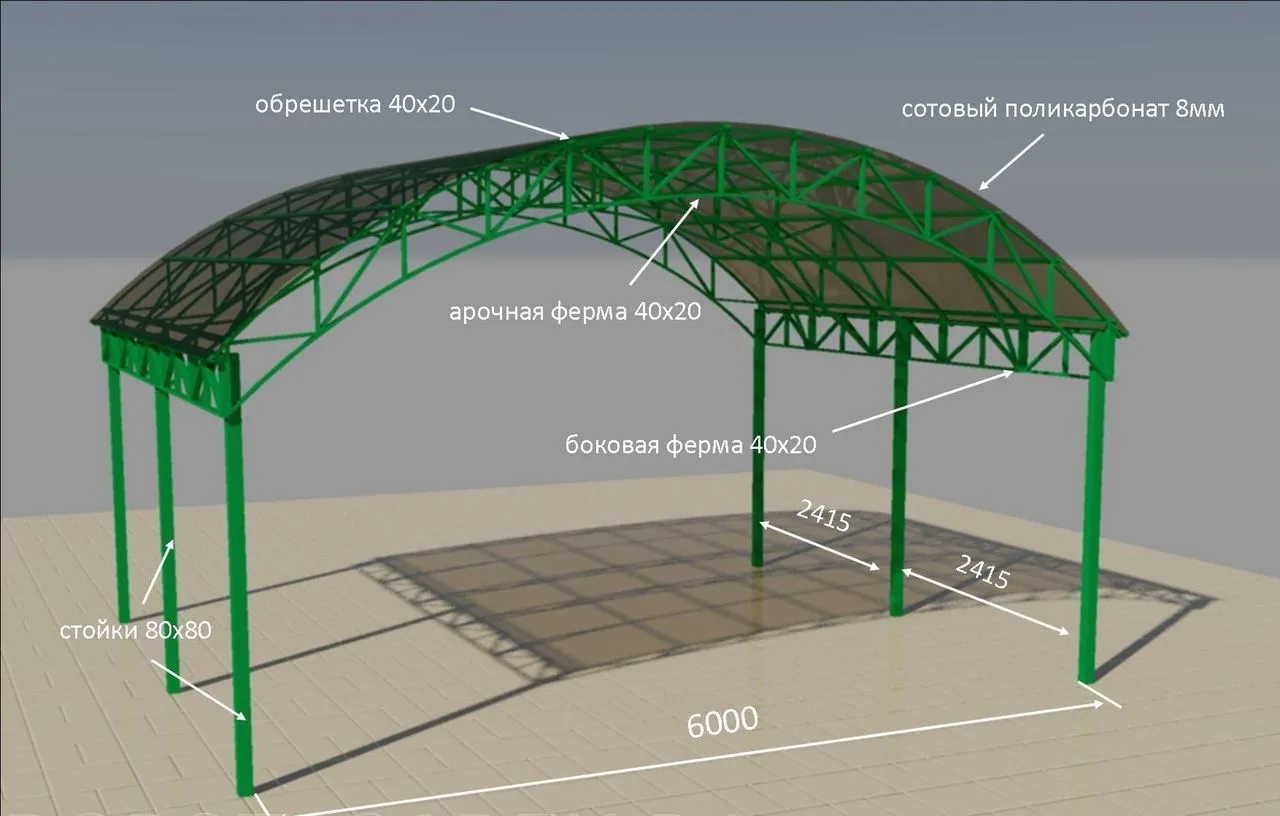

• Арочной формы с параллельными верхним и нижним поясами. Арочные фермы из профильных труб востребованы при строительстве навесов для автомобилей, теплиц, беседок.

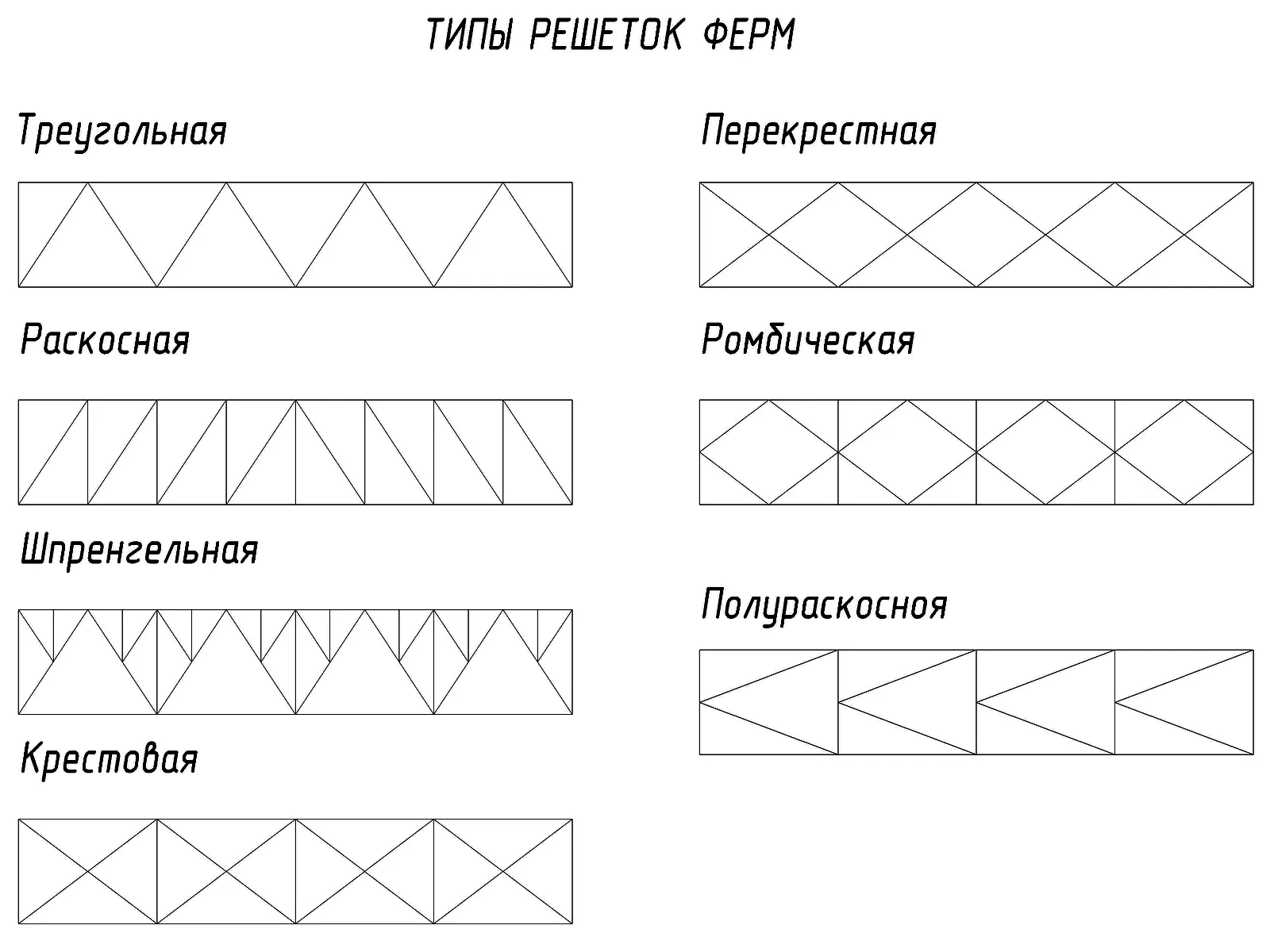

Варианты конструкций решеток:

• Треугольной формы. Обычно такая схема применяется в каркасах с параллельными поясами, реже – в ферменных конструкциях треугольной или трапециевидной форм.
• Раскосного типа. Для них характерны: большая материалоемкость и сложность исполнения. Варианты – шпренгельная (с дополнительными раскосами), полураскосная.
• Индивидуальные решения.

Выбор фермы, в зависимости от уклона ската

Выбор конструктивного варианта во многом определяется уклоном ската:

• 22-30°. Для формирования скатов со значительным уклоном обычно используются треугольные фермы. Их высоту – длина пролета, разделенная на 5.
• 15-22°. Высота принимается равной длине пролета, разделенной на 7. Для возможности увеличения высоты ферменной конструкции используют варианты с ломаным нижним поясом.
• До 15°. Обычно применяют каркасы трапециевидной формы с решеткой треугольной конфигурации. Высота ферменного блока в таких случаях определяется делением длины пролета на число, находящееся в диапазоне от 7 до 9.

Расчеты ферм из стальных профильных труб

Ферма перекрытия – ответственный конструктивный элемент, перед изготовлением которого обязательно проводят расчеты и составляют проект. Проведение расчетных работ необходимо доверить специалисту, поскольку правильная конструкция фермы из профильных труб во многом определяет функциональность не только крыши, но и всего строения. При наличии определенных знаний и создании небольших объектов можно воспользоваться специальными компьютерными программами «Автокад», 3D MAX, Arcon.

Этапы проектирования

• Определяют размер пролета строения, форму крыши, наклон скатов. При этом учитывают запланированный кровельный материал, снеговые и ветровые нагрузки, характерные для данного региона, тип грунта. Также принимаются во внимание вероятные особые нагрузки, которые может испытывать ферма, изготовленная из профильных труб, – штормы, ураганы, землетрясения.
• С учетом принятых выше параметров выбирают конструктивный тип фермы.
• После примерного определения габаритов и конструкции определяют вариант изготовления – в заводских условиях, сборку на месте из заготовок, заказанных на предприятии, или проведение полного цикла заготовочных и сборочных мероприятий на строительной площадке.

Полезные советы по изготовлению своими руками ферм из профильных труб

• Для облегчения конструкций, используемых для устройства крыш с минимальным уклоном скатов, используют дополнительные решетки.
• Для снижения массы каркасов, устанавливаемых для организации скатов с диапазоном углов наклона 15-22°, нижний пояс изготавливают ломаным.
• При длине прогонов от 20 м применяют каркасы Полонсо, состоящие из двух треугольных конструкций, соединенных стяжкой. Такой конструктивный вариант позволяет избежать монтажа в раскос большой длины.
• Дистанция между ферменными конструкциями в общем случае не должна превышать 1,75 м.
• При выборе труб для сложных эксплуатационных условий необходимо учитывать марку стали, из которой они изготовлены. Для регионов с холодным климатом используют трубные изделия из низколегированных сталей, проявляющих высокую устойчивость к низким температурам. При высокой коррозионной опасности следует применять оцинкованную продукцию.

Основные этапы работ по изготовлению и монтажу ферм из профильных труб

Осуществлять заготовительные, сборочные и монтажные работы должны специалисты, обладающие соответствующими знаниями, навыками и инструментом. Важно определить, какие работы можно производить внизу, а какие – после подъема стержневой конструкции на место установки, понадобится ли специальная строительная техника.

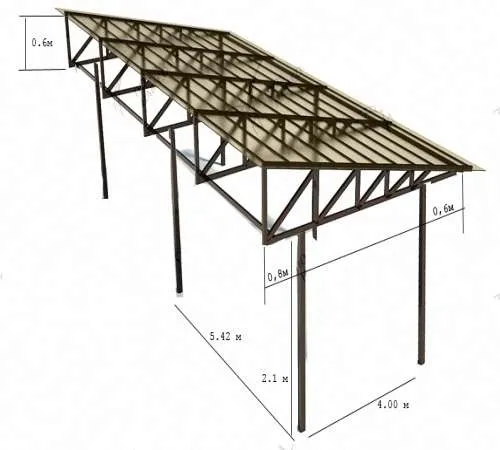

Процесс монтажа ферм из профильных труб при сооружении навеса и других каркасных конструкций включает следующие мероприятия:

• Расчистка, выравнивание и разметка участка.
• Установка металлических вертикальных опор с заглублением и бетонированием.
• Прихватка и последующая приварка поперечных связей.
• Сборка и сварка заготовок ферм из профильных труб по заранее намеченной схеме.
• Подъем собранных ферменных блоков на место установки.
• Приварка к установленным блокам перемычек с отверстиями, предназначенными для крепления кровельного материала.
• Зачистка сварных швов, особенно – на верхних гранях каркаса.
• Обезжиривание элементов металлоконструкции. При использовании неоцинкованного профиля его поверхность грунтуют и окрашивают, что позволяет существенно продлить эксплуатационный период.
