Монтаж горизонтального металлического штакетника для забора — подробная инструкция
Инструкция по установке забора «Скайпрофиль» из металлического горизонтального штакетника

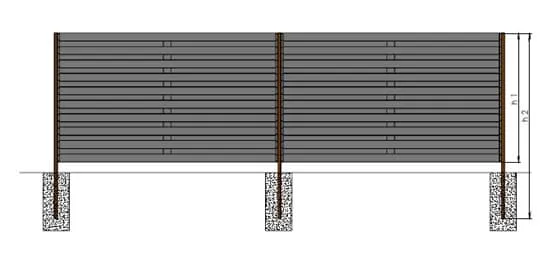

Горизонтальный штакетник в два ряда

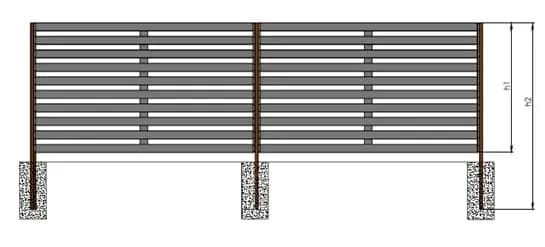

Горизонтальный штакетник в один ряд
1. Выбор высоты ограждения.
В таблицах 1-3 представлены обычные высоты металлического горизонтального штакетника и соответствующие им минимальные рекомендованные размеры столбов, а также рекомендованные высоты столбов над уровнем земли.
Табл.1. Горизонтальный штакетник в один ряд.
№ |
Высота секции забора Зазор между штакетником 60мм. h1, мм. |
Количество штакетника |
Высота столба h2, мм. |
Табл.2. Горизонтальный штакетник в один ряд.
№ |
Высота секции забора Зазор между штакетником 20 мм. h1, мм. |
Количество штакетника |
Высота столба h2, мм. |
Табл.3. Горизонтальный штакетник в два ряда.
№ |
Высота секции забора Зазор между штакетником 60мм. h1, мм. |
Количество штакетника |
Высота столба h2, мм. |
2. Разметка территории для установки ограждения из металлического горизонтального штакетника.
Разметка территории под будущий забор осуществляется с помощью деревянных колышков и прочного тонкого шнура. Первоначально определяются места установки угловых и конечных столбов, столбов для калитки и ворот, промежуточных столбов. При разметке расположения промежуточных столбов следует учитывать шаг 2540 мм. Шаг столбов должен быть 2 540 + 10 мм, поскольку в противном случае правильно собрать каркас забора не представляется возможным. В случае невозможности соблюдения шага столбов 2540 мм, шаг следует уменьшить до необходимого значения и обрезать штакетник из металла в соответствии с новым шагом столбов.
3. Установка столбов.
В соответствие с предварительной разметкой выкапываются ямы под столбы для забора.
Подготовка ямы для столбов в зависимости от типа почвы:

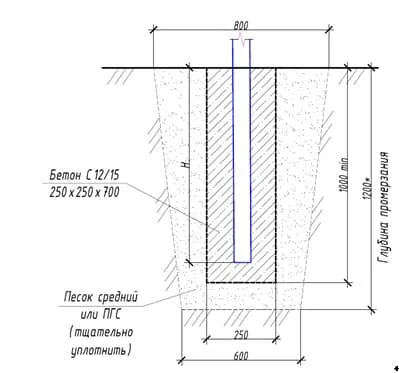

а) Для пучинистых грунтов необходимо произвести специальную подготовку мест установки столбов. Для этого выкапывается яма 800х800х1200 мм (рис.1). Глубина ямы под столб должна быть не менее глубины промерзания грунта (для Республики Беларусь глубина промерзания грунта составляет 1000-1200 мм). В яму засыпается и тщательно утрамбовывается песок средний фракции или ПГС. Засыпанная яма обильно поливается водой. При нормальных погодных условиях через 48 часов можно приступать к бурению ручным (механическим) буром либо выкапыванию с помощью лопаты отверстия для бетонирования столба. Минимальная рекомендуемая глубина заложения фундамента под столб – 1000 мм.
б) Для песчаных грунтов глубина заложения фундамента – 1000 мм без дополнительной подготовки.
в) На площадках с асфальтовым и гравийным покрытием глубина заложения фундамента – 1000 мм.
При установке столбов для забора соблюдается следующая последовательность:
— первыми устанавливаются угловые и конечные столбы, столбы в местах излома забора, столбы для ворот и калитки;
— между угловыми (конечными) столбами натягивается капроновая нить по верхнему срезу столба;
— устанавливаются промежуточные столбы. Высота столбов над поверхностью земли контролируется по натянутой нитке. Вертикальность установки каждого столба проверяется с помощью строительного уровня или отвеса.
Процесс заливки столба бетоном происходит в следующей очередности (рис.1):
— в яму для бетонирования столба заливается необходимый слой бетона (рис.1);
— устанавливается столб. В яму вокруг столба заливается бетон, производится его уплотнение. Вертикальность установки каждого столба проверяется с помощью строительного уровня или отвеса;
— столбы фиксируются в строго вертикальном положении деревянными упорами, растяжками или с помощью другого подручного материала;
— после застывания бетона на все столбы надеваются специальные полимерные заглушки.
Для фундамента забора рекомендуется использовать бетон марки С12/15 с фракцией щебня (или ПГС) не более 2см. Для полного застывания бетона необходимо от 48 до 72 часов.
В процессе необходимо строго контролировать шаг между столбами и высоту столбов над уровнем грунта. Шаг столбов по осям должен быть 2540+10 мм. В случае невозможности соблюдения шага столбов 2540 мм, шаг следует уменьшить до необходимого значения и обрезать горизонтальный штакетник в соответствии с новым шагом столбов.
4. Установка горизонтального металлического штакетника в один ряд.
Важно:
Сборка элементов забора осуществляется с помощью самонарезающихся винтов – саморезов и вытяжных заклепок. Для исключения проворачивания саморезов при закручивании следует ограничить вращающий момент шуруповёрта.
Последовательность сборки каркаса:

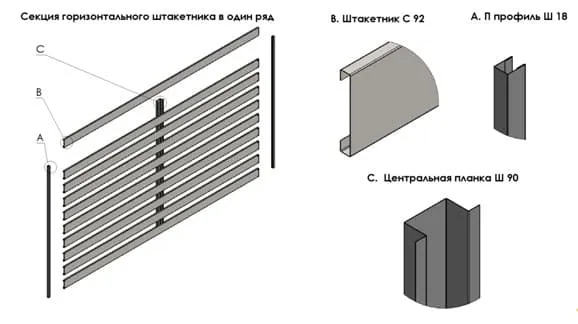

— крепим на столбы, с той стороны где будет устанавливаться горизонтальный штакетник (рис 2), П профиль Ш 18, закрепляя его с внутренней стороны самонарезающимися винтами только в нижней части.
— вставляем необходимое количество горизонтального штакетника в П профили Ш 18, закрепленные самонарезающими винтами к столбам только в нижней части, таким образом, чтобы края горизонтального штакетника заходили в П профиль Ш 18 между столбов.

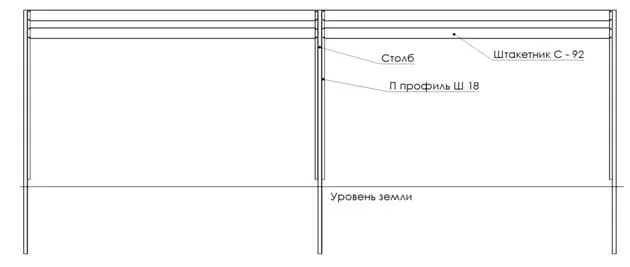

— целесообразно вывести верхнюю линию горизонта на всю длину забора, т.е. установить верхнюю планку штакетника на все секции забора (Рис.3).
— монтаж горизонтального штакетника начинаем сверху. Перемещаем верхнюю горизонтальную штакетину в верхнюю часть пролета забора. Сверлим, на лицевой стороне, установочные отверстия в П профиле Ш 18 и горизонтальном штакетнике и закрепляем вытяжными заклепками в двух местах.
— вкручиваем в П профили Ш 18 (во внутреннюю часть ) штакетника самонарезающиеся винты.
— с заданным шагом (Табл. 1) устанавливаются остальные горизонтальные штакетины.
— через каждые две горизонтальные штакетины в П профили Ш 18 (во внутреннюю часть ) вкручиваем самонарезающиеся винты.
— с внутренней стороны по центру ограждения устанавливается центральная планка Ш 90 (Рис.2). Для установки центральной планки Ш 90 необходимо просверлить в ней и горизонтальном штакетнике установочные отверстия и затем закрепить вытяжными заклепками в двух местах. Каждая планка горизонтального штакетника С92 обязательно должна быть закреплена к центральной планке Ш90.

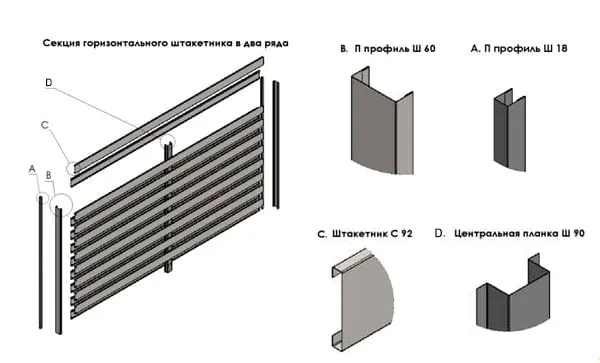

5. Установка горизонтального металлического штакетника в два ряда.
Важно:
Сборка элементов забора осуществляется с помощью самонарезающихся винтов – саморезов и вытяжных заклепок. Для исключения проворачивания саморезов при закручивании следует ограничить вращающий момент шуруповёрта.
Последовательность сборки каркаса:
Обязательно стоит обратить внимание на то, чтобы нижняя и верхняя планки горизонтального штакетника С92 были с лицевой стороны ограждения.

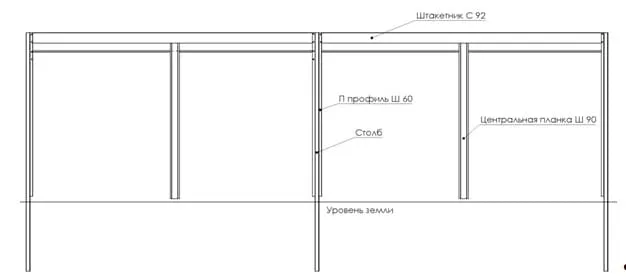

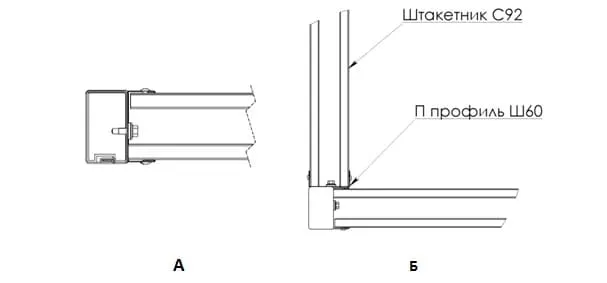

— крепим на столбы, с той стороны где будет устанавливаться горизонтальный штакетник (рис 4), П профиль Ш60, закрепляя его с внутренней стороны самонарезающимися винтами по всей длине с шагом 300 мм.
— вставляем первую горизонтальную штакетину С 92 в пролет забора таким образом, чтобы лицевая сторона штакетины и лицевая сторона ограждения совпадали.
— выставляем горизонтальный металлический штакетник по уровню в верхней части ограждения и сверлим установочные отверстия в П профиле Ш60 и планке горизонтального штакетника С92. Затем закрепляем планку горизонтального штакетника С92 вытяжными заклепками в двух местах.

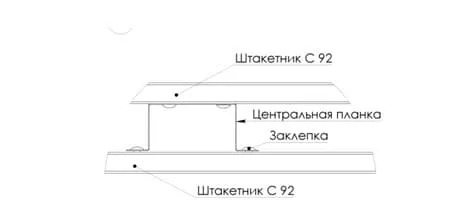

— выставляем по середине пролета центральную планку Ш 90. Сверлим четыре установочных отверстия в центральной планке и планке горизонтального штакетника С92. С помощью вытяжных заклепок крепим центральную планку Ш 90 к планке горизонтального штакетника С92 (Рис .5).
— с внутренней стороны будущего ограждения устанавливается следующая планка горизонтального штакетника С92. Процесс установки такой же, как и для первой планки горизонтального штакетника С92. Центральная планка Ш90 крепится на две вытяжные заклепки в верхней части с лицевой стороны ограждения.
— целесообразно вывести верхнюю линию горизонта на всю длину забора, т.е. установить верхнюю планку штакетника С 92 на все секции забора (Рис.6).
— с заданным шагом (Табл. 2-3) по описанному выше методу устанавливаются остальные горизонтальные штакетины. Каждая планка горизонтального штакетника С92 обязательно должна быть закреплена к центральной планке Ш90.
6. Обслуживание изделий из оцинкованной стали и оцинкованной стали с полимерным покрытием.
Чтобы металлический забор, собранный из материалов Унитарного производственного предприятия «Скайпрофиль», долго и надежно выполнял свои функции, необходимо выполнить следующие операции:
— по окончанию монтажа стальную стружку, образовавшуюся в результате резки кромок и сверления отверстий саморезами, необходимо тщательно удалить с поверхности изделия. Остающиеся на заборе стальные стружки будут ржаветь, и изменять окраску поверхности листов.
— состояние изделий из тонкой листовой стали и их креплений следует проверять внешним осмотром не реже одного раза в год.
— загрязненные покрытия следует очищать мягкой щеткой и смывать проточной водой или напорным промывным устройством (максимальное давление 50 бар) сверху вниз. Сильно загрязненные места следует промывать разбавленным мыльным раствором. Остатки моющих средств должны быть тщательно смыты.
— не допускается использование растворителей или других химически активных веществ, которые могут повредить полимерное покрытие.
— повреждения полимерного покрытия, возникшие при монтаже или в результате других действий, устраняются с помощью специальной краски, продаваемой компанией Скайпрофиль. Дальнейшее развитие повреждения устраняется путем своевременного ремонта дефектов. Если царапина не проходит через слой цинка, достаточно одного слоя тщательной окраски; если же царапина дойдет до стали, окраску следует производить в два слоя с использованием грунтовки. Перед восстановительной окраской поврежденное место очищается и обезжиривается (а также удаляется ржавчина, в случае ее возникновения). Краска наносится тонкой кисточкой только по местам царапин, не расширяя зону ремонта. Таким образом предотвращается образование заметной разницы цвета между подкрашенной и первоначальной поверхностями.
Как правильно рассчитать штакетник?
Штакетник — это забор из вертикальных досок, установленных на горизонтальные бруски или рейки. Рассчитать необходимое количество материала для изготовления штакетника можно следующим образом:
-
Измерьте длину забора, для которого вы хотите использовать штакетник.
-
Разделите полученную длину на расстояние между каждой вертикальной доской, которое вы хотите использовать. Это расстояние должно быть не менее 5 см, чтобы доски не начали гнить или прогибаться. Рекомендуемое расстояние между досками составляет от 7 до 10 см.
-
Округлите полученный результат до ближайшего целого числа, чтобы получить количество досок, необходимых для покрытия всей длины забора. Обычно ширина штакетника составляет от 6 до 12 см.
-
Посчитайте количество горизонтальных брусков, необходимых для поддержки вертикальных досок. Обычно рекомендуется использовать два горизонтальных бруска, один в верхней части штакетника и другой в нижней части.
-
Определите необходимую длину горизонтальных брусков, измерив длину забора и добавив к ней два раза толщину досок, используемых для вертикальных досок. Также учтите необходимые зазоры между досками и горизонтальными брусками, чтобы доски не прогибались.
-
Рассчитайте необходимое количество крепежных элементов, таких как гвозди или винты, необходимых для крепления досок к горизонтальным брускам.
Важно помнить, что при рассчете штакетника необходимо учитывать также свойства материала и условия эксплуатации, чтобы обеспечить долговечность и прочность забора. Если у вас нет опыта в строительстве, рекомендуется обратиться к специалистам для получения консультации и помощи в выборе и расчете материалов.
