Монтаж инфракрасного теплого пола своими руками: пошаговая инструкция (видео)

Рассматриваете варианты утепления жилья? Теплые полы — один из вариантов, который гарантирует тепло зимой. Важно выбрать систему, которая легка в установке и эксплуатации, и долговечна.

Именно таковой и является система инфракрасного теплого пола, ведь ее намного легче монтировать, чем водяной и кабельный электрический полы, а прослужит такой теплый пол не меньше.

Чрезвычайная тонкость нагревательных элементов делает их идеальным вариантом для укладки под ламинат. Это крайне удобный и эффективный элемент современного жилого помещения.

Содержание:

• Виды
• Монтаж стержневого
• Монтаж пленочного

Виды

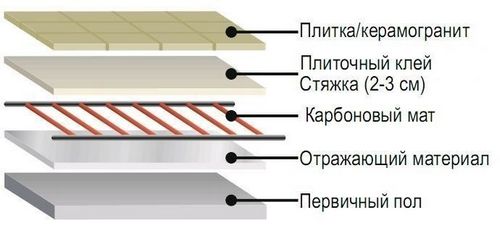

В стержневом поле нагревательными элементами являются гибкие стержни, которые идеальны для укладки в стяжку или в плиточный клей на 2-3 см.

В зависимости от конструкции, различают три вида:

1. Пленочный. Толщиной в 0,5 см, он идеально подойдет под линолеум, ковролин и ламинат. Пленку нельзя стелить в местах, где будет стоять мебель.
2. Стержневой (кабельный). Может укладываться под плитку. На пол с оснащением стержневым инфракрасным отоплением можно ставить мебель.
3. Мобильный. Представляет собой коврик, который вы можете взять с собой, например, на дачу.

Первый и второй виды отличаются между собой стоимостью (стержневой дороже), сложностью монтажа (для второго необходимо делать стяжку). Пленочные обогреватели боятся влаги, в отличие от стержневых. Далее мы пошагово рассмотрим монтаж стержневого и пленочного инфракрасного пола.

Монтаж стержневого

Необходимые инструменты и материалы:

• система;
• теплоизоляционный материал;
• регулятор температуры;
• датчик температуры;
• пассатижи;
• клещи обжимные;
• инструмент, которым вы сможете снять изоляцию с провода;
• ножницы;
• нож;
• отвертка;
• скотч.

Установка:

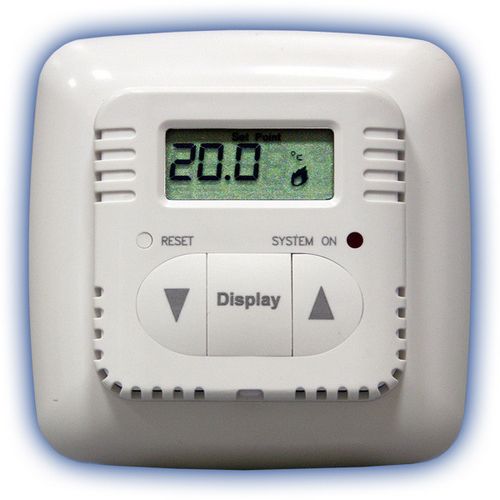

Информативный ЖК дисплей попеременно показывающий температуру пола (или воздуха) и заданную пользователем.

1. Продумайте, где будет располагаться регулятор температуры (лучше, если будет выбрано место вблизи выключателя) и какую площадь будет охватывать стержневой мат. Как мы уже говорили, на теплый пол этой конструкции можно ставить мебель.
2. Подготовьте поверхность к укладке, она должна быть чистой и ровной.
3. Первым слоем покрытия будет теплоотражающий материал (любой, кроме материала на алюминиевой основе). Его листы необходимо скрепить скотчем.
4. Монтаж карбонового мата начинаем с той стороны, где впоследствии он будет подключен к регулятору температуры.
   • когда развернули мат на всю длину требуемой площади, разрезаем соединительный провод с одной стороны, чтобы продолжить стелить его в противоположном направлении. Обратите внимание: провод разрезать следует лишь между гибкими стержнями;
   • скрепляем полосы мата друг с другом и с теплоотражающим материалом;
   • для соединения полос мата используем опрессованные гильзы, изолированные термоусадочной трубкой и битумным скотчем;
   • подключаем полосу инфракрасного стержневого коврика к терморегулятору.
   • установка датчика температуры на пол;
   • установка регулятора температуры на стену;
   • для хорошего сцепления стяжки с черновым полом, делаем отверстия в теплоизоляции.
5. Тестируем систему инфракрасного теплого пола: на 15 минут включаем обогрев, проверяем безопасность системы, убеждаемся в том, что все соединения работают надежно и установка произведена правильно.
6. Делаем стяжку пола в 2 см толщиной таким образом, чтобы скрыть все элементы нагревания.

После того как раствор высохнет (но не ранее, чем через 28 дней), поверхность будет готова для облицовки отделочным материалом.

Монтаж пленочного

Хорошо спроектированная система инфракрасного отопления значительно снижает затраты на обогрев, потому, что греет непосредственно людей и объекты в рабочей зоне, а не весь объём воздуха в помещениях.

Необходимые инструменты и материалы:

• инфракрасная пленка;
• материал для теплоизоляции;
• провод;
• пленка из полиэтилена не менее 0,1 мм толщиной;
• изоляция;
• регулятор и датчик температуры;
• если монтаж пола производится под линолеум или ковролин, понадобится ДВП до 5 мм толщиной;
• скотч;
• ножницы;
• нож монтажный;
• пассатижи;
• отвертка;
• клещи обжимные.

Установка:

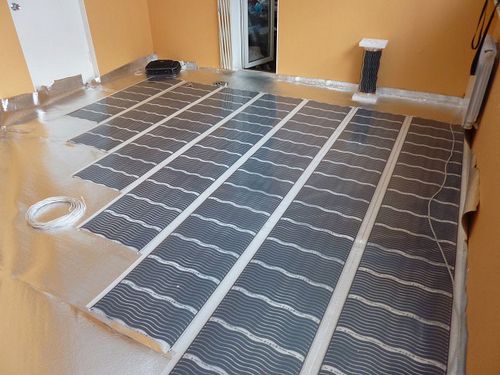

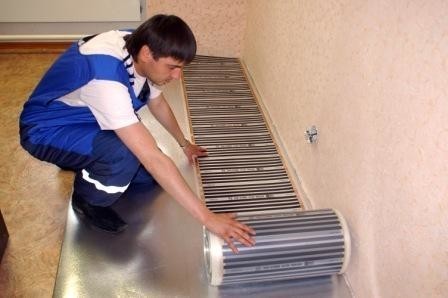

Разложите куски термопленки на слой теплоотражающего материала обязательно медной полосой вниз.

Прежде чем начинать монтаж, необходимо просчитать площадь, которую будет покрывать пленка. Обратите внимание: пленочный инфракрасный пол нельзя стелить там, где будет стоять мебель, иначе в тех местах произойдет перегрев. От стен по периметру следует отступать не менее 10 см. При укладке пленки между полосами необходимо оставлять расстояние в 5 см. На очищенную поверхность кладем теплоизоляционный материал.

1. По рассчитанным размерам разрезаем пленку. Делать это следует строго по секциям, длина которых — 25 см, а ширина — 50 (80) см. Так же как и в случае укладки, определяется место расположения датчика и регулятора температуры. Произведя расчеты, можно приступать непосредственно к монтажу.
2. Кладем пленку медными шинами вниз и фиксируем ее скотчем. Важный момент: следите, чтобы полосы не ложились внахлест.

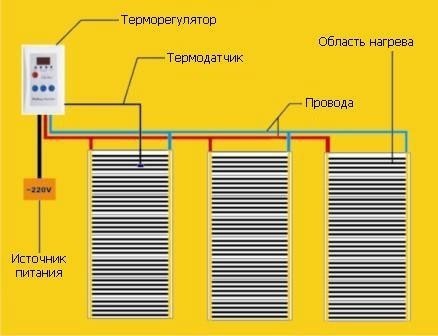

3. Соединяем медные шины и провода, полосы пленки. Это делается при помощи специальных клипс.
4. Клипсы и концы шин обрабатываем изоляцией, все провода надежно фиксируем скотчем.
5. Устанавливаем температурный датчик.
6. Подключаем систему к электросети.
7. Как и стержневой инфракрасный пол, для проверки системы следует ее включить и дать поработать. Но не более 15 минут. За это время убедитесь в ее работоспособности, надежности соединений.

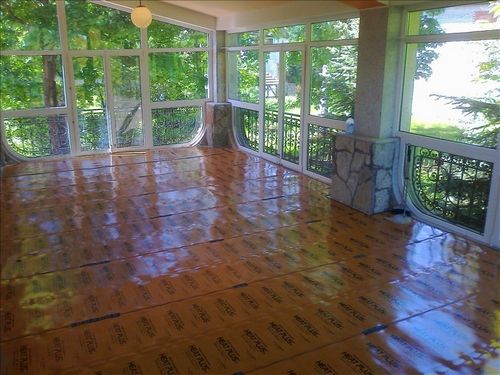

Установка завершена. Дальнейшие действия зависят от того, какое напольное покрытие вы собираетесь класть. Если это будет ламинат, то необходимо лишь на инфракрасную пленку постелить полиэтиленовую — для пароизоляции, так поверхность будет полностью подготовлена к окончательной отделке. Перед укладкой ковролина или линолеума, на систему отопления кладется ДВП или фанера. Но тут нужно действовать осторожно, чтобы не повредить инфракрасную пленку: между ее полосами натяните разметочную нить и сделайте пометки на стене. Уложив ДВП, протяните нить по этим отметкам. Так вы увидите места для крепления. Закрепив ДВП, можно начинать укладку покрытия.

Если вы решили класть плитку на инфракрасную пленку, то порядок работ следующий: на пленку укладываем неметаллическую армирующую сетку, крепим ее так, чтобы не повредить систему. Далее для предотвращения растрескивания и отклеивания готового покрытия укладываем термоизоляцию. Это могут быть и тонкие листы пенопласта. Теперь поверхность готова к укладке керамической плитки. Монтаж инфракрасного пола — не такое сложное дело. Зато близкие в холодное время года будут благодарны за вашу работу.
