Монтаж навесных вентилируемых фасадов (вентфасадов) – технология устройства + фото-видео

Что является наилучшим выбором утеплителя для навесного вентилированного фасада?

Содержание:

• Преимущества вентилируемого фасада
• Устройство вентфасада – виды навесных фасадных систем
• Конструкция вентфасада
  • 1. Подсистема для вентилируемых фасадов
  • 2. Утеплитель для вентилируемых фасадов
    • 3. Мембрана для вентилируемых фасадов
    • 4. Воздушный зазор в вентилируемых фасадах
    • 5. Декоративная облицовка вентилируемых фасадов
  • Расчет вентилируемого фасада
  • Монтаж вентилируемых фасадов
    • Подготовка поверхности стены
    • Нанесение разметки на стену
    • Монтаж кронштейнов
    • Монтаж гидроизоляции
    • Монтаж теплоизоляционного материала
    • Монтаж пленки
    • Монтаж направляющих профилей
    • Финишная отделка
  • Технология монтажа вентилируемых фасадов – видео
  • Стоимость монтажа вентилированных фасадов
    • Дано:
    • Задача:
    • Расчет:
    • Типичные ошибки при монтаже вентилированного фасада
    • Советы по монтажу навесного вентилируемого фасада


  Основные свойства вентилируемого фасада отражены в его названии:

  • навесной – раскрывает сущность монтажа, который выполняется на подсистему несущих профилей и крепежей;
  • вентилируемый – отражает его способность выводить конденсат из утеплителя с помощью потока воздуха.

  Функционирование (действие) вентфасада реализуется зимой. Во время отопительного периода происходит существенный перепад температур между облицовочным материалом и стеной здания. Это приводит к накоплению влаги в утеплителе или на несущей стене, которая устраняется благодаря наличию вентиляционного зазора.

  Преимущества вентилируемого фасада

  • универсальная технология монтажа. Установка навесного фасада возможна на здания любой этажности, состояния и назначения;
  • скорость работы;
  • защитные свойства;
  • эстетические свойства;
  • ремонтопригодность;
  • долговечность. При правильном монтаже и выборе материалов срок службы вентфасада составит более 50 лет;
  • теплоизоляция здания;
  • высокая стоимость, оправданная долговечностью.

  Устройство вентфасада – виды навесных фасадных систем

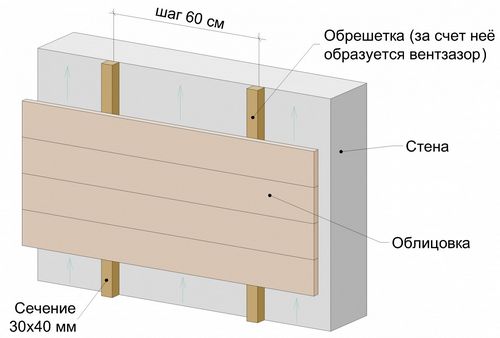

  Схема монтажа вентилируемых фасадов без утепленияВентфасад без утепления

  Теплоизоляционные материалы отсутствуют или между утеплителем и отделочным материалом нет вентиляционного зазора.

  В последнем случае стена утеплена, но нельзя вести речь об устройстве именно вентилируемого фасада.

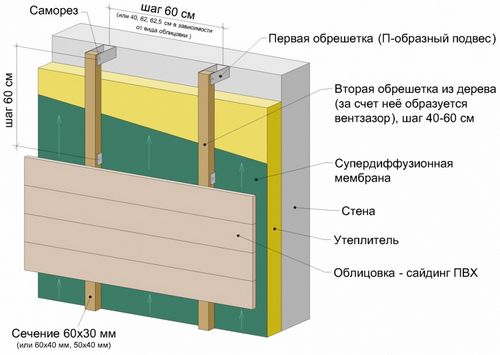

  Схема монтажа вентилируемых фасадов с утеплениемВентфасад с утеплением

  Утепленный вентилируемый фасад должен отвечать таким условиям:

  – присутствует паропроницаемый утеплитель (паропроницаемость – > 0,1-0,3 мг/(м*ч*Па)); – утеплитель закрыт пленкой (паропроницаемость – >800 г/м.кв. за сутки); – обустроен вентиляционный зазор (размер – 40-60 мм).

  Облицованная стена не может быть отнесена к вентилируемым фасадам если:

  1. присутствует зазор между стеной и утеплителем;
  2. при использовании теплоизоляционного материала с низкой паропроницаемостью (
  3. используется утеплитель с заданными показателями пропускания пара (0,1-0,3 мг/(м*ч*Па)), но он закрыт пленкой с низкой паропропускной способностью (
  4. отсутствует вентиляционный зазор, при соблюдении требований по паропускаемости у теплоизоляционного материала и пленки.

  В перечисленных случаях используют другие способы облицовки фасада.

  Конструкция вентфасада

  Как устроен навесной фасад, из каких компонентов и конструктивных элементов собирается система, как устанавливается и чем крепится к стене.

  1. Подсистема для вентилируемых фасадов

  Система крепежей для вентфасада объединяет в себе:

  • алюминиевые, металлические или оцинкованные подсистемы направляющих несущих профилей;

  – планка горизонтальная основная – цена 65-105 руб/м.п. в зависимости от толщины металла;



  Профиль горизонтальный для устройства подсистемы навесного фасада

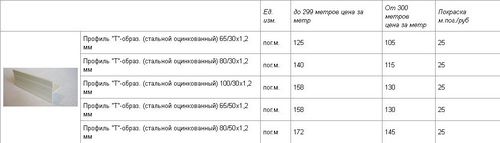

  – профиль Т-образный – стоимость 125-172 руб/м.п. Используется при облицовке объектов повышенной этажности;



  Т-образный профиль для устройства подсистемы навесного фасада

  – профиль П-образный – цена 110-160 руб/м.п. Основной элемент при монтаже.



  П-образный профиль для монтажа подсистемы вентилируемого фасада

  • Крепежные детали. К ним относятся дюбели, анкерные элементы, кронштейны (8-80 руб/шт.). Цена зависит от конфигурации, толщины металла, сложности системы.

  К кронштейнам для вентилируемого фасада выдвигаются наиболее жесткие требования, т.к. их задача справляться со статическими и динамическими нагрузками, нивелировать неровности стены и регулировать расстояние между направляющими профилями и стеной. Чем больше вынос несущей конструкции, тем жестче должен быть кронштейн.

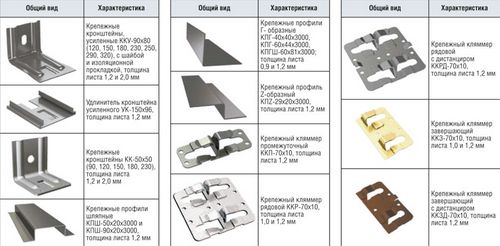

  Крепежные элемнты для монтажа подсистемы вентилируемого фасада

  • Кляймеры (7,41-33 руб/шт.). Необходимость их применения определяется видом облицовочного материала.
  • Цокольный профиль (946 руб/2,5 м, ширина 180 мм). По сути, не является обязательным элементом в устройстве вентфасада, но предотвращает попадание мелкой живности в вентиляционный зазор.
  • Дополнительные материалы: уголки, торцевые вставки, заклепки, уплотнительные ленты и др.

  Отличительной чертой при монтаже подсистемы является отсутствие мокрых работ, узлы вентфасада крепятся механическим способом.

  2. Утеплитель для вентилируемых фасадов

  Монтаж вентфасадов не обязательно выполняется с использованием теплоизоляционных материалов. Однако утепление является современным требованиям в рамках повышения энергоэффективности зданий.

  Какой утеплитель для вентилируемого фасада лучше выбрать?

  Оптимальным решением при выборе утеплителя будет использование материалов с такими показателями:

  • степень жесткости: гибкие материалы (минеральная вата или стекловата). Вата используется в 99% случаев устройства вентилируемого фасада с утеплением. Рекомендуется использовать минвату в плитах, а не в рулонах;
  • толщина. Зависит от региона, например, для Москвы и средней полосы РФ достаточно толщины 50-100 мм. Для северных регионов – более 150 мм;
  • показатель паропроницаемости – > 0,1-0,3 мг/(м*ч*Па);
  • плотность – > 30 кг/м.кв. Целесообразно использовать вату двойной плотности. Цена зависит о производителя и плотности. Например, Rockwool (производство Россия). Вата Венти Баттс Д имеет плотность 90/45 кг/м.куб. (90 для верхнего слоя, 45 для нижнего), а Фасад Баттс Д Оптима – 180/94. Стоимость Венти Баттс Д (100 мм) идет от 2 283 руб./м.куб., а цена на Фасад Баттс Д Оптима от 2 205 руб./м.куб.

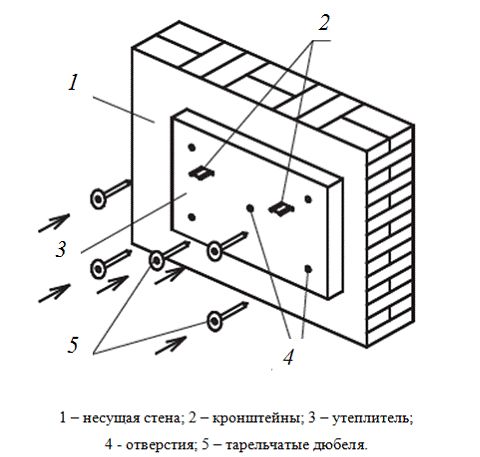

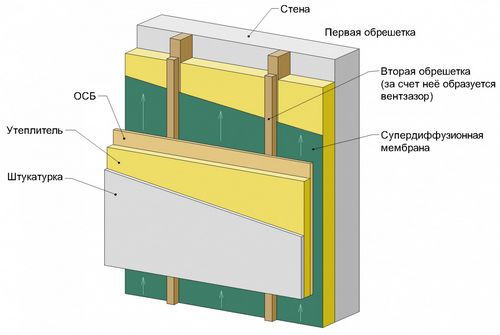

    Схема монтажа утеплителя под вентилируемый фасадНа показатели теплоизоляции оказывают влияние только материалы, которые установлены до вентиляционного зазора.

    Пример возможного нецелесообразного монтажа утеплителя показан на рисунке.

    Материал подготовлен для сайта www.moydomik.net

  3. Мембрана для вентилируемых фасадов

  Предназначена защищать утеплитель от разрушающего потока воздуха и атмосферной влаги. Показатель паропроницаемости – свыше 800 г/м.кв. за сутки.

  • Изоспан, Россия (плотность 64-139 гр/м.кв., цена – 1 500-4 500 руб/рул. 50 м.п.);
  • Juta (Юта), Чехия (плотность 110 – 200 гр./м.кв., цена – 1 359-6 999 руб./рул. 50 м.п.);

  Также положительные отзывы о геотекстиле

  • ДЮК, Россия (плотность 80-230 гр./м.кв., цена 1 580-2 598 руб./рул. 50 м.п.).

  Максимальный показатель паропроницаемости для мембраны > 1200 гр./м.кв./24 ч.

  4. Воздушный зазор в вентилируемых фасадах

  Именно возможность естественной вентиляции сообщает вентфасадам их свойства. Благодаря наличию воздушной прослойки конструкция обретает свойства термоса.

  Примечание. Величина воздушного зазора составляет 50-60% от толщины теплоизоляционного материала. При высоте здания более 4 м.п. необходимо обустраивать промежуточные продухи.

  5. Декоративная облицовка вентилируемых фасадов

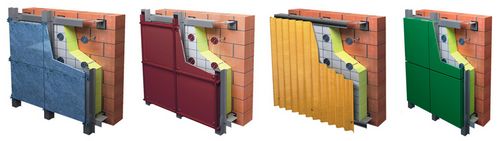

  Отделка вентфасада может быть выполнена различными облицовочными материалами: сайдинг, металлокасеты, керамогранит, блок-хаус и тд. Задача отделочных материалов – защита системы, утеплителя, отражение солнечных лучей и декор (эстетические функции).

  Примечание. Вид облицовочного материала оказывает влияние на прочность каркаса.

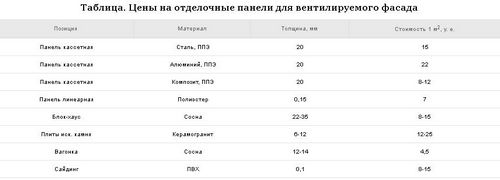

  Цены на отделочные панели для вентилируемого фасада

  Расчет вентилируемого фасада

  Расчет основывается на выполнении прочностных и теплофизических расчетов и включает в себя:

  • определение напряжений и прогибов конструктивных элементов (профилей и кронштейнов);
  • проверку узлов крепление вентфасада (в тесте учитываются статическая нагрузка, двустороннее обледенение, ветровая нагрузка);
  • расчет влажности, воздухопроницаемости с учетом величины зазора и вида теплоизоляционного материала.

  Расчет вентфасада может быть выполнен только специалистом на основании рекомендаций производителей навесных систем, с использованием компьютерных программ. Это обусловлено тем, что к вентилируемым фасадам домов выдвигаются повышенные требования к несущей способности, подвижности узлов, устойчивости к коррозии.

  Примечание. Система вентилированного фасада не монтируется на домах, построенных из ячеистых бетонов (исключение конструкционный пенобетон, у которого плотность более 800 кг/м.кв), пустотелого кирпича и т.п. материалов малой жесткости.

  До начала работ по обустройству вентилируемого фасада частного дома нужно подготовить: перфоратор, шуруповерт, отвес, строительный уровень, молоток, болгарку, стремянку, строительный степлер, перчатки, защитные очки.

  Монтаж вентилируемых фасадов

  Технология устройства навесного фасада подразумевает выполнение работ последовательно в несколько основных этапов:

  1 этап – подготовительный

  Подготовка поверхности стены

  Степень ровности стены не принимается во внимание. Главное, чтобы не было сильно выступающих элементов, а также сильно поврежденных участков. Обязательным является нанесение грунтовки на поверхность стены.

  Нанесение разметки на стену

  Шаг разметки определяется видом теплоизоляционного материала. К этому виду работ нужно относиться ответственно, т.к. она определяет качество установки каркаса и общий вид фасада.

  2 этап – основной

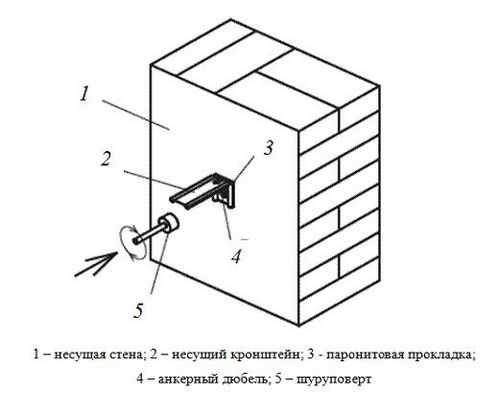

  Способ установки кронштейна для вентилируемого фасада

  Монтаж кронштейнов

  В обозначенный местах крепятся кронштейны с применением анкеров, обработанных средствами против коррозии или оцинкованными. Для анкера перфоратором готовится углубление, диаметр которого равен диаметру дюбеля, а глубина на 5 мм. больше. Между стеной и кронштейном устанавливается паронитовая прокладка.Совет: анкерные дюбеля не устанавливаются в кладочный шов. Минимальное расстояние от края стены составляет 100 мм.



  Монтаж утеплителя для навесного вентилируемого фасада

  Монтаж гидроизоляции

  Под гибкий утеплитель рекомендуется укладывать мембрану.

  Монтаж теплоизоляционного материала

  Утеплитель лучше использовать в плитах. Плиты устанавливаются между направляющими профилями так, чтобы не было зазоров.

  Крепление утеплителя выполняется в зависимости от его вида. Для ваты – это дюбель-зонтик. Расход – минимум 5 шт. на лист.

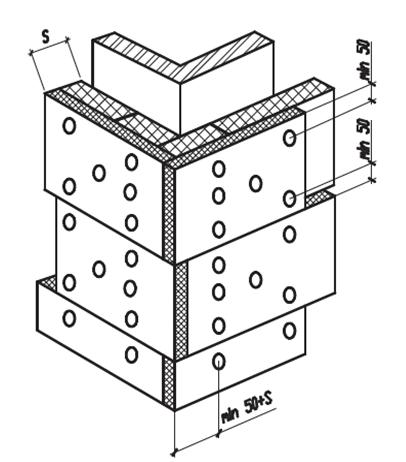

  Смещение утеплителя при монтаже навесного вентфасадаПри утеплении в два слоя, второй слой утеплителя укладывается со смещением на первый. В этом случае первый лист крепится двумя дюбелями-зонтиками, а второй – пятью.

  Совет. При использовании материалов разной плотности, их устанавливают в порядке уменьшения теплопередачи.

  Монтаж пленки

  Пленка ветробарьера или её более эффективный аналог диффузионная мембрана монтируется горизонтально. Работы ведутся снизу-вверх, соблюдая требования к наличию вертикальных и горизонтальных перехлестов в 100-150 мм. Место стыка закрепляется строительным степлером. Важно правильно ориентировать пленку. Уложенная не той стороной, она не будет выполнять свои функции.

  Совет. Пленку рекомендуется прижимать бруском или профилем из металла, чтобы защитить её от ветровой нагрузки.

  Монтаж направляющих профилей

  С помощью профиля формируют каркас для установки облицовочного материала. В подавляющем большинстве случаев направляющий профиль монтируют горизонтально, а первым устанавливается угловой профиль.

  Перед тем как приступить к монтажу облицовочного материала, правильность каркаса проверяется по приведенной ниже таблице.



  3 этап – завершающий

  Финишная отделка

  Монтаж облицовочного материала выполняется в соответствии с требованиями производителя.



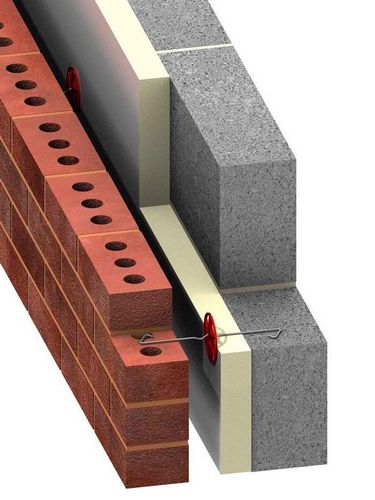

  Кладка кирпича с воздушным зазоромОбычно работы выполняются снизу-вверх. Фиксируется облицовка на профиле с помощью метизов. Для сайдинга – это «блошки», для блок-хауса – саморез по дереву, для более тяжелых материалов – специальные кляймеры. Инструкция по креплению прилагается производителем материала. При этом наличие щелей и просветов не допустимо. Устранить их можно с помощью специальных накладок.

  Более сложной является технология монтажа металлокассет и плит из керамогранита. Т.к. для их крепления применяется несколько видов кляймеров: концевые, поворотные, дистанционные. Чтобы выполнить установку правильно нужно иметь навыки монтажа.

  Также своей спецификой отличается отделка клинкерным кирпичом. Его монтаж выполняется путем обустройства гибкой связки с несущей стеной, а для строительства стены из клинкерного кирпича предусматривается заливка дополнительного фундамента.



  Вентфасад из перфорированных металлокассетОтдельным направлением в сфере устройства навесных вентилируемых фасадов является использование перфорированных фасадных панелей.

  Фасадная панель с перфорацией не требует наличия вентиляционного зазора, т.к. она пропускает воздух и пар, при этом задерживает воду.

  В случае монтажа систем подобного рода выдвигаются особые требования к утеплителю. Он должен иметь защитное покрытие.

  Последним штрихом в монтаже облицовочного материала является декорирование углов и откосов доборными планками.

  Технология монтажа вентилируемых фасадов – видео

  Стоимость монтажа вентилированных фасадов

  Рассмотрим, как рассчитать количество материала и общую стоимость проекта вентфасада.

  Пример расчета количества материала для монтажа навесного вентилируемого фасада частного дома:

  Дано:

  • дом одноэтажный;
  • общая площадь 80 м.кв.;
  • материал строительства – пеноблок конструктивный (плотность 900 кг/м.кв.);
  • размеры дома 10х8 м.п.;
  • высота стены – 3 м.п.;
  • площадь окон:

    – 2 окна – по 2 м.кв.;  – 1 окно – 4 м.кв.;

  • площадь двери – 2 м.кв.

  Задача:

  Обустройство вентиляционного фасада с заданными параметрами:

  • утеплитель – базальтовая вата;
  • толщина утеплителя – 50 мм;
  • облицовочный материал – металлический сайдинг.

  Расчет:

  • рассчитываем площадь поверхности, которую нужно закрыть навесным фасадом:
  • общая площадь стен – площадь окон и дверей = 98 м.кв.
  • рассчитываем потребность в материалах:

  – профиль – вид профиля и кронштейнов, а также количество зависят от неровности стены;– дюбель анкерный – 600 шт.;– утеплитель – 100 м.кв. (170 листов с размерами 0,6х1);– дюбели-зонтики для крепления листов – 850 шт.;– пленка – 100 м.кв. = 2 рул. (ширина 1,2, длина 50 м.п.);– облицовочный материал – 100 м.п. (точные данные зависят от вида облицовки и величины отходов на подгонку в размер);– доборные элементы – по конфигурации стены.

  Монтаж вентилируемых фасадов – цена за м2 стены с работой (в таблице приведены ориентировочные данные)

  Вид облицовочного материала	Стоимость, руб/м.кв.
  Керамогранит	2960
  Фиброцементные плиты	3170
  Профнастил (профлист)/td>	2530
  Композитные панели	3480
  Керамогранит (межэтажная система)	3030
  Керамогранит (лайт)	2890



  Облицовояный материал для навесного вентфасада

  Типичные ошибки при монтаже вентилированного фасада

  • ошибки в расчетах. Вследствие которых, каркас не справляется с нагрузкой;
  • использование деформированных элементов;
  • изменение технологии устройства системы направляющих;
  • неразумная экономия на материале, крепежах и инструментах;
  • использование некачественного утеплителя;
  • нарушение техники безопасности.

  Советы по монтажу навесного вентилируемого фасада

  • лучше доверить расчет и проектирование системы профессионалам, т.к. без опыта установить своими руками трудно;
  • проверяйте качество дюбелей до начала работы;

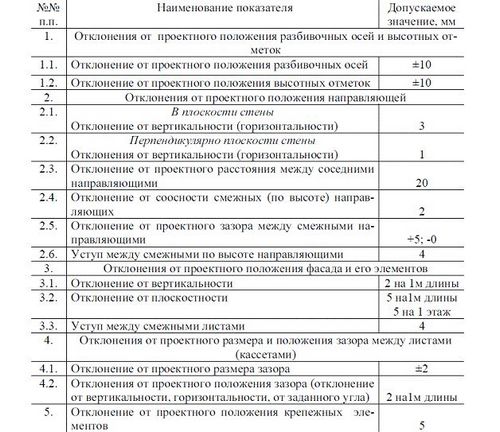

  • погрешность монтажа должна находиться в допустимых пределах;
  • установка паронитовой прокладки между стеной и кронштейном уменьшит теплопотери и позволит скомпенсировать движение системы в период эксплуатации;
  • монтаж вентфасада относится к сложным работам, поэтому для их выполнения целесообразно привлекать серьезные компании, имеющие авторитет на строительном рынке.

  Правильно установленный и смонтированный вентилированный фасад – повысит энергоэффективность дома и улучшит его внешний облик (экстерьер).
