Монтаж открытой электропроводки своими руками
Электропроводка является важным элементом в квартире или доме. Хотя монтаж электропроводки лучше делать специалистам, некоторые владельцы частных домов предпочитают сделать это самостоятельно. Раздельное выполнение работ между электромонтажником и владельцем может сэкономить расходы, но лучше сделать все самостоятельно.
Даже строительство дома не может начаться, если коммуникации не распланированы. Монтаж открытой электропроводки своими руками делать несложно, но есть моменты, которые потребуют времени и аккуратности.
Содержание:
Классификация электропроводки
По способу монтажа можно разделить на два типа:
- Открытая – монтаж проводится по поверхности стен.

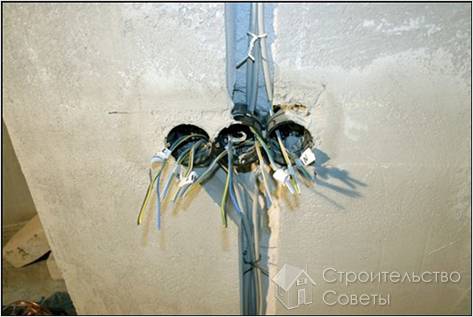

- Скрытая – монтируется во внутренние части элементов строений. Закрытый тип коммуникаций, в свою очередь, делится на сменяемый и несменяемый. Сменяемую электропроводку можно перетянуть в любое время, при этом не нужно разрушать здание, тогда как несменяемая потребует частичного разбора элементов.
Разметка
Разметка проводится в самом начале монтажа, независимо от способа укладки проводов. Для этой работы нам понадобится маркер, мел или другое пишущее изделие, с помощью которого можно будет оставить отметки. В дальнейшем на отмеченные места будут установлены выключатели, светильники, розетки и прочие электрические изделия. Также нам необходимо отметить места расположения защитного щита и разветвительных коробок. В самом конце размечаем магистральные участки.
Для максимальной безопасности и надежности наших коммуникаций необходимо соблюдать специальные нормы, которые можно найти в ГОСТе. Этих правил довольно много и не каждый захочет их читать, поэтому приводим основные принципы здесь.
- Не рекомендуется укладывать провода разного предназначения (телефон, ТВ-кабель и прочие) в одной изоляционной трубе. Особенно не любят соседствовать антенный кабель и провода от компьютерных сетей из-за высокого уровня помех.
- Не рекомендуется монтировать электропроводку возле приборов, излучающих тепло, пар или дым.
- Возле газопровода, водопровода и отопления проводов быть не должно, но если необходимо их разместить именно в таком месте, то защитите их коробом или трубой.
- Практически все соединения должны быть в открытом доступе для их обслуживания или проверки. Исключениями лишь являются места соединений:
- Кабелей в земле.
- Герметичные.
- Заполненные компаундом.
- Холодных концов с системами обогрева.
Разветвительные коробки и горизонтальные провода должны располагаться от потолка на расстоянии не менее 10-20 см, при этом рекомендуется соблюдать их строгую горизонтальность. Разветвительные коробки должны располагаться строго над розетками и выключателями, а кабель, который их связывает, вертикально.
Соблюдая эти несложные правила, вы избавитесь от проблем в будущем, таких как забивание гвоздей или сверление проводов. Вы можете также сфотографировать весь монтаж открытой электропроводки, чтобы осталось на память.

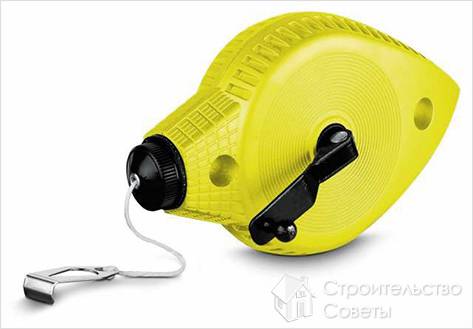

Есть одна хитрость по ускорению разметки, которой пользуются профессионалы: в наборе инструментов должна быть разметочная рулетка с намотанным шнуром внутри, предварительно пропитанным красителем. Для того чтобы оставить ровную линию, необходимо всего лишь отодвинуть немного шнур, а потом отпустить его.
Порядок монтажа

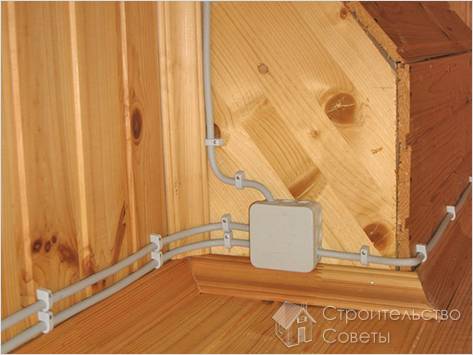

Открытая электропроводка – быстрый и дешевый способ укладки проводов, который можно использовать для любых конструкций. Недостатками данного метода является высокая пожароопасность материала. Также она не защищена от механических повреждений, что может быть небезопасно.

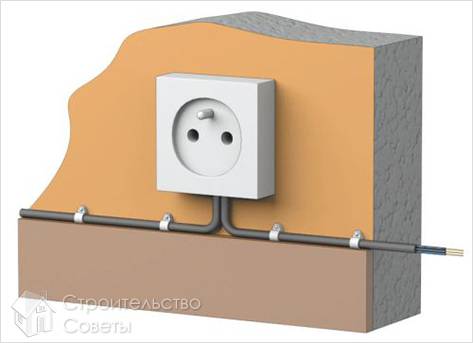

Кабель крепится к стене специальными элементами на расстоянии 30-40 см, а в местах поворота и входа кабеля в разветвительные и монтажные коробки – 1-1,5 см. Кабель еще можно закреплять обрезками проводов, закрученными вокруг него, или полосками жести, прибитыми к стене.
От монтажа скрытой электропроводки данный метод отличается лишь тем, что розетки, разветвительные коробки и выключатели должны быть накладного типа. Кабель также нужно выбирать определенный, а, точнее, имеющий в маркировке символы НГ (негорючий).
Распайка проводов
Для большинства людей данный процесс считается самым сложным, но здесь нужно лишь терпение, так как даже небольшая ошибка при распайке приведет к замыканию.

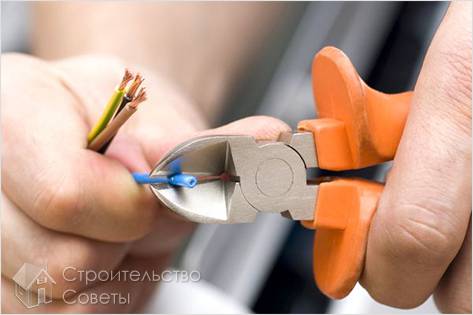

С помощью пассатижей очистите провода от оболочки на 5-6 см и скрутите их по вашей схеме, после чего можно откусить лишние концы и начинать пайку. Помните, что алюминиевые и медные провода скручивать между собой запрещено.

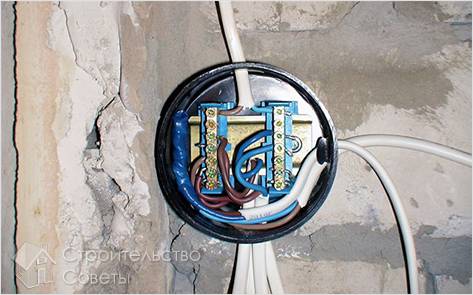

Если нужно соединить медь и алюминий, используют клеммные колодки. Когда все соединения запаяны, необходимо приступить к изоляции, которую делают изолентой или специальными колпачками.
После завершения работ необходимо проверить всю электропроводку специальными аппаратами, такими, как авомметр, мультиметр и другие. Как именно проводится эта операция, будет описано в другой статье.
Видео
Электропроводка в пластиковом коробе смотрится намного эстетичнее. Предлагаем вам узнать, как производить монтаж такого короба.
