Монтаж труб отопления своими руками (видео)

Монтаж отопительных труб, несмотря на свою сложность, может быть проведен самостоятельно при соблюдении технологии и исключении нарушений. Множество материалов для изготовления отопительных труб, поэтому при выполнении самостоятельных работ следует выбрать те, которые не только удовлетворяют технологическим требованиям, но и легко устанавливаются.

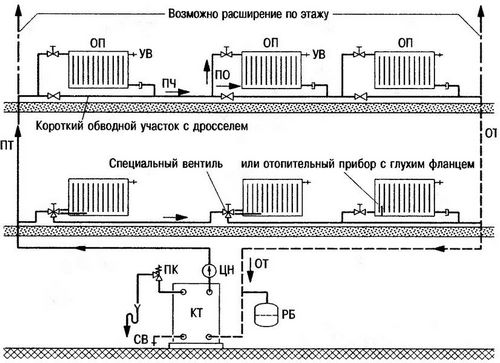

Схема отопления частного дома.

Содержание:

• Подготовка к установке отопительных систем
• Подготовительные работы
• Этапы прокладывания трубопровода
• Способы монтажа системы

От того, настолько правильно сделан выбор труб отопления, зависит, как долго они в дальнейшем прослужат без ремонта и замены. Полипропиленовые трубы привлекательны своей долговечностью, простотой установки без использования специальной техники, медные — универсальны и экологичны, стальные обладают повышенным коэффициентом теплоотдачи, а металлопластиковые очень пластичны.

Подготовка к установке отопительных систем

Монтаж трубопроводов для отопления удобнее всего выполнять из полипропиленовых труб. Установка системы отопления начинается с выбора котла, расчета количества труб и подготовки таких инструментов, как:

Схема автономного отопления и ГВС.

• трубы;
• переходники для соединения труб различного диаметра;
• фитинги для соединения полипропиленовых элементов;
• муфты с резьбой и без — предназначены для сращивания элементов из полипропилена по прямой линии или с различным дизайном;
• тройник — необходим для организации ответвлений;
• угольник — для поворота трубопроводов на 90 или 45 градусов;
• тефлоновая лента;
• тройники для разведения труб;
• заглушки или пробки;
• водопроводные краны;
• гаечные ключи;
• хомуты, чтобы фиксировать трубы на различных поверхностях;
• ножницы для резки полипропилена.

Если установку котла, расширительного бачка и наноса лучше доверить профессионалам, то монтаж труб можно провести самостоятельно. Перед тем как начать монтаж системы отопления, необходимо осмотреть заготовленный материал на наличие повреждений и грязи. Температура в помещении должна быть не меньше 5°C, для предотвращения поломки труб.

Отопительные трубы из полипропилена важно защищать от механических повреждений и огня. Чтобы нарезать отрезки нужной длины, пользуются специальными ножницами. Они представляют собой острый нож сверху и держатель снизу. При их использовании не образуются заусенцы и стружка.

Вернуться к оглавлению

Подготовительные работы

Для начала делается чертеж или примерная схема будущего расположения труб. На нем стоит отметить все важные моменты:

Система отопления «Ленинградка» — схема работы и монтаж.

• метраж;
• количество соединительных элементов;
• тройники;
• фитинги;
• гибкие шланги, если требуются.

Рисовать можно прямо на стенах, если они находятся на этапе чернового строительства. Резать детали надо только согласно чертежу и только специальными ножницами.

На сварочный аппарат устанавливаются насадки со специальным тефлоновым покрытием. После окончания сварки деталей они почти сразу готовы к пуску.

Вернуться к оглавлению

Этапы прокладывания трубопровода

Для работы следует использовать только чистые соединительные элементы, без повреждений. Это важно для полноценного соединения и сохранения герметичности. Монтаж и сборка трубопроводов включает следующие этапы:

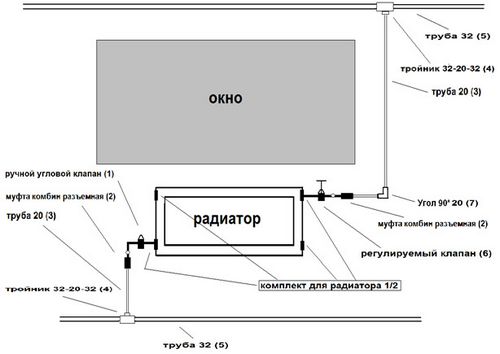

Схема монтажа радиатора отопления на полипропиленовых трубах.

• отмеряется и отрезается кусок трубы нужной длины (если используется фольгированная труба, удаляется средний и верхний металлический слой на глубину, равную входу муфты);
• монтаж труб начинается с очищения от заусенцев;
• используя маркер, делается отметка на трубе в том месте, где будет заканчиваться глубина входа муфты;
• также отметка маркером делается на поверхности трубы в том месте, где труба будет соединяться с фитингом;
• на предварительно подогретый сварочный аппарат насаживаются фитинг и труба, в первую очередь надевают элемент с более толстыми стенками, детали должны держаться на аппарате достаточно плотно;
• установка труб дымохода для отопления в муфты контролируется с целью избежать перекоса деталей. Сварной шов застывает очень быстро, в течение 25-30 секунд, за это время детали фиксируются для получения прочного соединения.

Вернуться к оглавлению

Способы монтажа системы

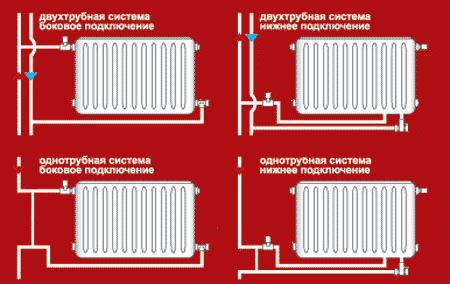

Схемы подключения радиаторов отопления.

Есть два способа провести монтаж труб отопления из полипропилена: неподвижный и подвижный. Если использовать подвижные опоры, то у трубопроводов не будет возможности отклоняться от оси трассы, но они смогут производить компенсационные движения, то есть расширяться и сжиматься. Это происходит, когда установка и монтаж трубопроводов совершаются при помощи хомутов на подвеске. Компенсация отсутствует, если установка неподвижная с использованием скоб, муфт.

Монтаж и установка осуществляется таким образом, чтобы был уклон не меньше 0,5% по отношению к самым низким местам системы. Это делается с целью упрощения опорожнения трубопроводов отопления, для этого применяются дренажные краны или клапаны. Установка отопления требует строгого соблюдения технологии, в которую входит деление системы на небольшие участки. Это делается на случай повреждения.

В монтаж надо включить шаровые краны и вентили, их обязательно проверяют на работоспособность. Подключение отопления проходит в несколько этапов, сначала его наполняют водой, выжидают сутки и начинают испытания. При этом давление постепенно повышается. Время проверки не должно превышать 60 минут, за этот период выявляются возможные протечки.

Систему отопления лучше проводить открытым методом. Технология подразумевает, что трубы не прячутся в стенах. Когда работы проводятся самостоятельно, это избавит от лишних затрат на штробление стен и упростит сам процесс установки трубопроводов. Такой способ позволяет провести демонтаж и ремонт системы отопления быстро и без проведения глобальных работ по устранению неполадок. Провести усовершенствование трубопроводов также можно в любой момент.

Конечно, такой метод подходит не всем, трубы нужно красиво задекорировать, а это возможно не всегда. Площадь помещения немного уменьшается, но зато упрощается ремонт и самостоятельный монтаж системы. В любом случае всегда есть выбор: установить трубы в стенах или на их поверхности.
