Морозостойкий доводчик на калитку — варианты — пневматический и вертикальный гидравлический

Каждому нравится, когда открытая дверь автоматически закрывается после того, как человек вошел или вышел, и это происходит плавно, без излишнего шума. Именно поэтому были разработаны различные механические устройства, которые берут на себя эту функцию. Это особенно актуально в случае с доводчиком на калитку.

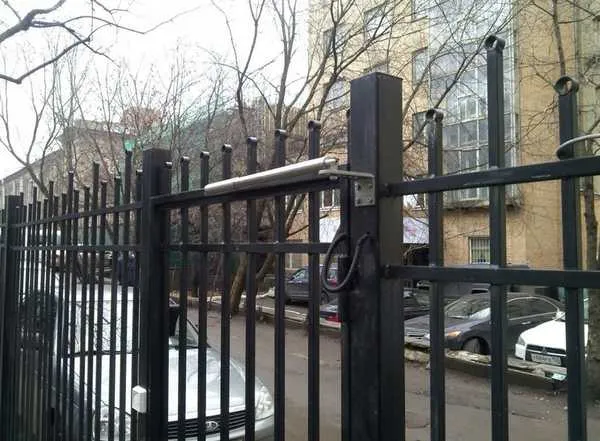

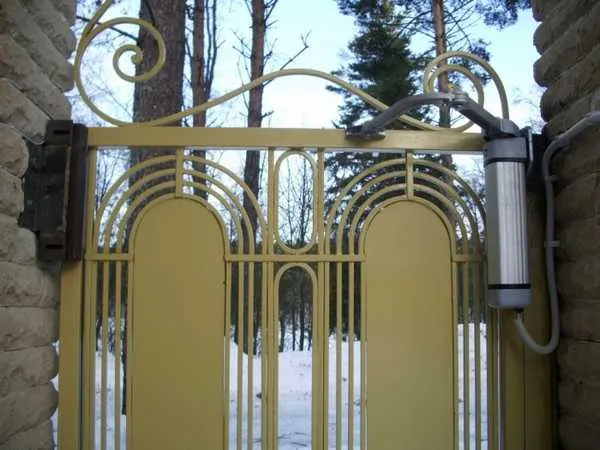

Пример установки доводчика на калитку без верхней перекладины

Плюсы доводчиков

Польза данного механизма очевидна – оставленную в суете открытой калитку либо дверь доводчик плавно закроет. Въезжая на автотранспорте в огороженную территорию, нет необходимости возвращаться к воротам для их закрытия, доводчик для ворот отлично справится со своей функцией.

Плавность хода механизма позволяет значительно продлить ресурс дверного устройства, его запирающих элементов, петель и исключает появление посторонних шумов от закрывания.

В настоящее время морозостойкий доводчик на калитку – очень популярный товар. Производители предлагают на рынке широкий ассортимент данного устройства. Они могут быть для калитки, а также устанавливаться на двери и на ворота.

Правила пользования

• не фиксируйте дверь в открытом положении кирпичом, и не позволяйте детям играть с дверью. Все это приводит к преждевременной поломке механизма. Двери с рычажными механизмами фиксируются подпружинным стопором;
• также вредны «ручные дозакрывания». Чтобы их избежать, отрегулируйте скорость закрывания – быстро, но мягко;

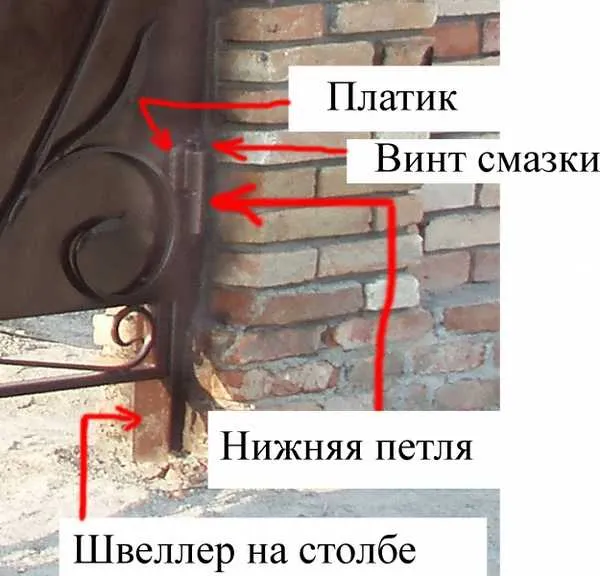

• регулируйте и смазывайте движущиеся части дважды в год;
• если дверное полотно тяжелое или его регулярно толкают с усилием и оно может отлететь от опоры – нужна функция затормаживания обратного хода;
• регулярно осматривайте кожух – он должен быть целым и не пропускать влагу к механизму.

Особенности доводчиков

Несмотря на свою распространенность и внешнюю простоту, при изготовлении и приобретении механизма для створок необходимо учитывать ряд важных особенностей.

Доводчик – это подвижное устройство, и вследствие этого трение усиленно воздействует на все его узлы. В результате хода калитки возникают вибрации, зачастую она ударяется о посторонние предметы.

Данные особенности обусловливают:

• виброустойчивость;
• ударопрочность;
• износостойкость.

Очень часто устройство устанавливается на улице, поэтому при использовании на механизм будут оказывать влияние перепады температуры, избыточная сырость, снег, наледь и множество других природных факторов.

Исходя из этих особенностей, конструкция должна иметь следующие качества:

• морозостойкость (даже при отрицательной температуре воздуха устройство должно исправно закрывать калитку);
• влагозащиту (как правило, влага очень негативно сказывается на любых механизмах. Поэтому доводчик должен иметь влагозащиту, либо быть сделан из устойчивых к влиянию влаги узлов.В любом случае, влажность не должна влиять на работоспособность устройства).

Общие сведения о доводящем приводе распашных дверей

Пневматический или гидравлический доводчик можно устанавливать как на право-, так и левосторонне открывающиеся дверцы весом до 1 центнера. Обычно усилие втягивания штока составляет от 50 Н до 150 Н, Угол открытия двери 80º-90º. Устройство само по себе не очень крупногабаритное в пределах 2-3 кг. Существуют модели доводящих устройств, которые можно закреплять не только на верхней перекладине, но и на столбе. Поэтому если у Вас калитка не встроена в забор – не имеет сверху перекладины, то при покупке доводчика или обустройстве садовой дверцы обращайте внимание на этот нюанс.

Принцип работы

Сегодня на рынке представлено множество образцов, имеющих принципиальные различия в своем устройстве, однако принцип работы любого из них одинаков.

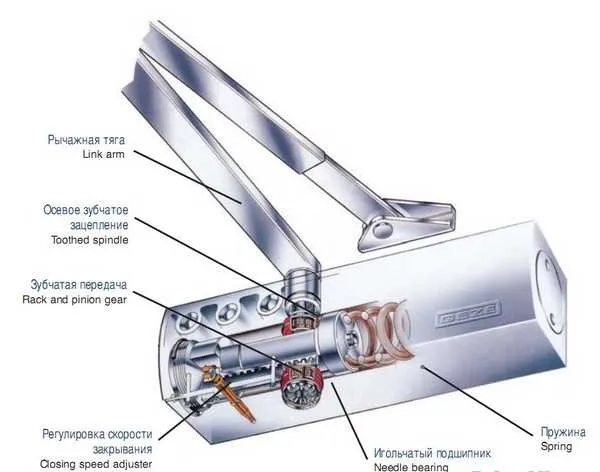

При открывании ворот приложенное усилие передается механизму устройства. Самый распространенный механизм имеет металлическую пружину и поршень. Он движется по ходу калитки, пружина сжимается, созданное давление образует энергию, направленную обратно первоначальному ходу механизма.

Когда открывающее усилие перестает действовать, энергия сжатой пружины начинает возвращать поршень, и следовательно всю калитку, в исходное положение. Благодаря тому, что в цилиндре с поршнем имеется сжатый воздух и масло, калитка при закрытии движется плавно и равномерно. Существуют модели с возможностью настройки хода поршня, что позволяет настраивать скорость закрытия калитки.

Установка доводчика на дверь: инструкция с фото

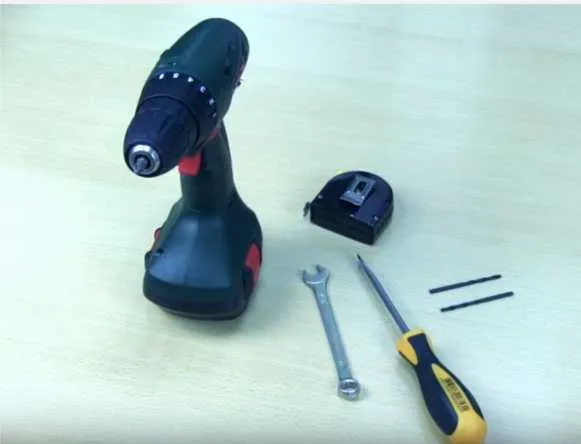

Для монтажа доводчика на двери необходимы только дрель, линейка, карандаш и отвертка. Сверло обычно требуется «3» (тройка), но надо смотреть на диаметр крепежа, который обычно идет в комплекте.

Что необходимо для монтажа дверного доводчика

Большая часть производителей, для облегчения самостоятельной установки доводчика на двери, комплектует изделия установочными шаблонами. На этих шаблонах схематически изображены части доводчика в полную величину. Также на них нанесены монтажные отверстия для каждого элемента. В моделях, которые могут создавать усилие на открывание разного класса, отверстия прорисовываются разными цветами, дополнительно они подписываются — рядом ставится класс доводчика.

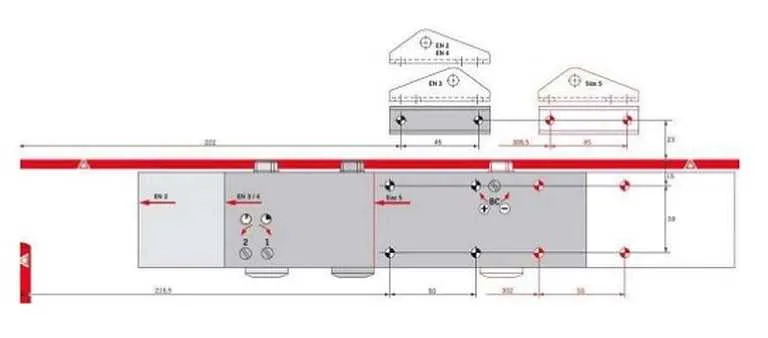

Пример шаблона для установки дверного доводчика

Шаблон напечатан с обоих сторон листа. На одно стороне — для открывания дверей «на себя» — со стороны петель (на фото выше), на другой — «от себя».

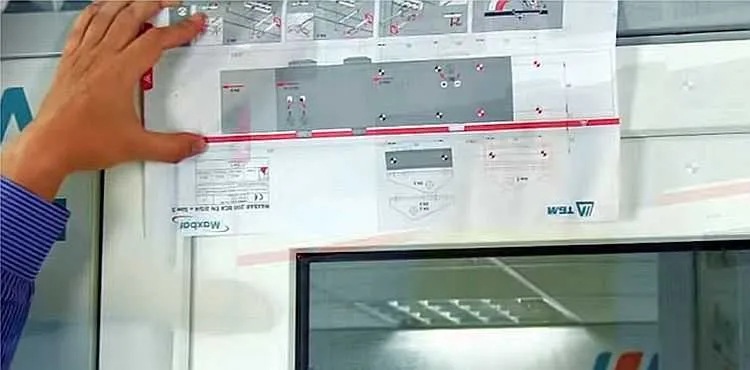

Установка шаблона

На шаблоне имеется две перпендикулярные красные полосы. Горизонтальную совмещаем с верхним краем дверного полотна, вертикальную — с линией оси петель.

Установка шаблона

С верхним краем дверного полотна все понятно, а вот чтобы при монтаже не ошибиться, линию оси петель необходимо прорисовать. Если устанавливается доводчик со стороны петель, проблем нет — при помощи длинной линейки и карандаша переносите линию середины петель вверх. Если монтаж будет осуществляться с другой стороны, замеряете расстояние от края полотна до середины петли. Отмечаете это расстояние с другой стороны и рисуете линию.

Отверстия под доводчик

На шаблоне находим отметки под отверстия согласно выбранному классу. При помощи сверла или шила переносим их на дверное полотно и на раму.

Переносим отметки под отверстия на полотно и раму

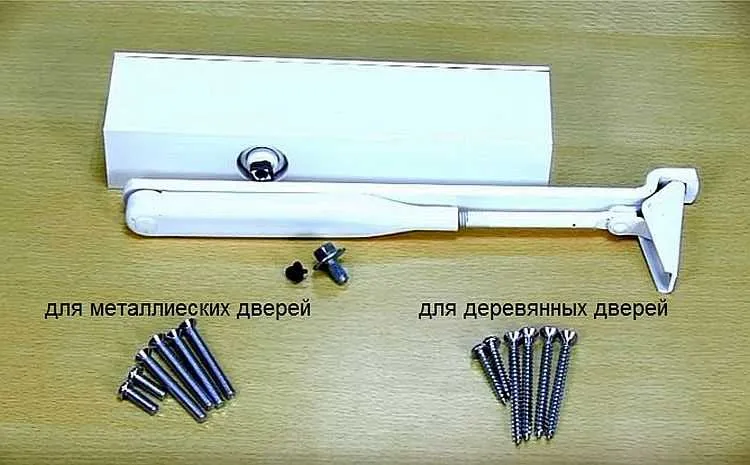

Обычно в комплекте идут два типа крепежа: для металла (металлопластика) и древесины. Выбираем сверло подходящего размера и дрелью сверлим отверстия в обозначенных местах.

Дверные доводчики комплектуются двумя типами крепежа — для металлических и деревянных дверей

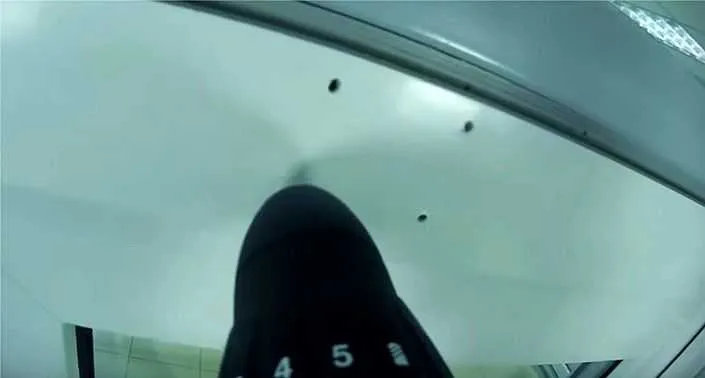

По отметкам сверлим отверстия

Далее собственно и начинается установка доводчика на дверь. Обратите внимание, что для монтажа необходимо чтобы корпус и рычаги были разъединены. Если они собраны, их разделяют (откручивается шайба, вынимается винт, соединяющий рычаги и корпус).

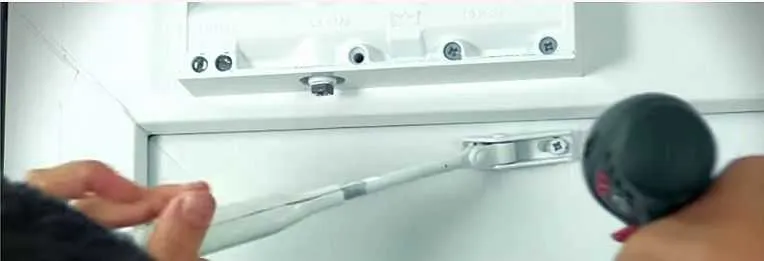

Монтаж

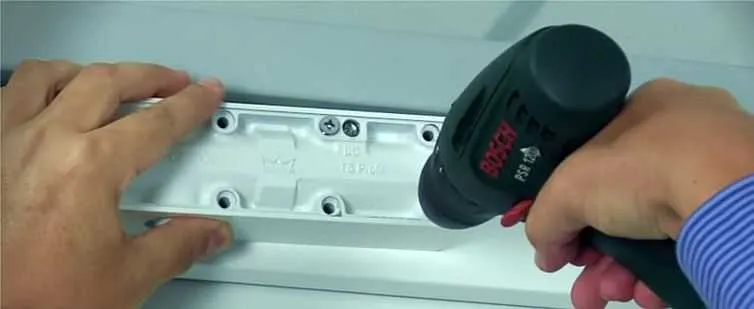

Прикладываем части к проделанным отверстиям, устанавливаем крепеж. На схеме находим тот класс усилия на открывание, который нам необходим (в данном случае EN2) и устанавливаем части так, как показано на рисунке.

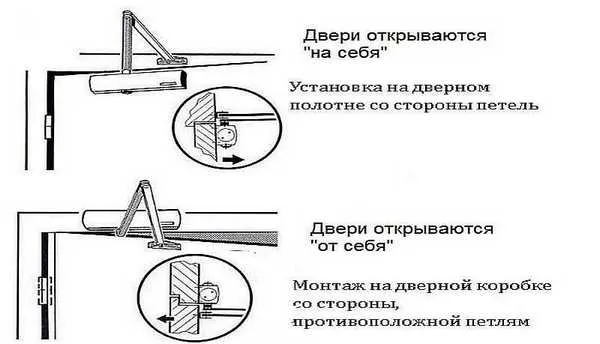

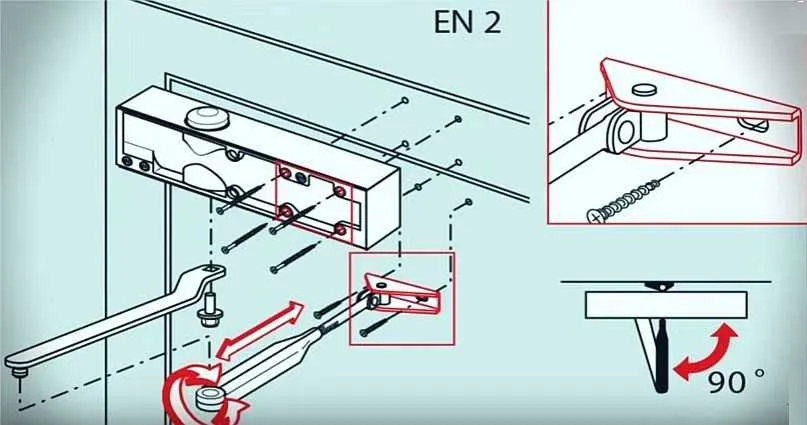

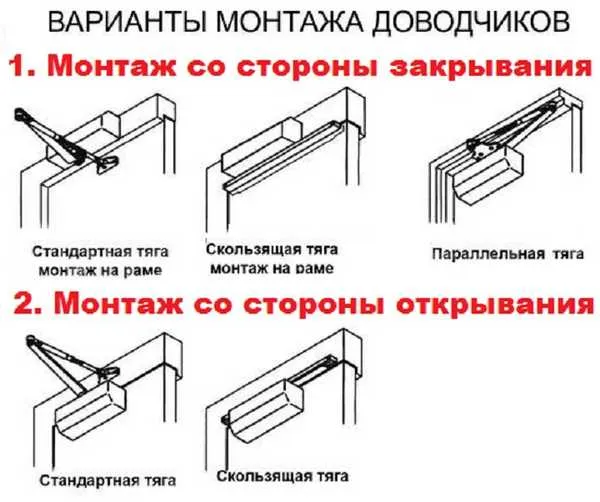

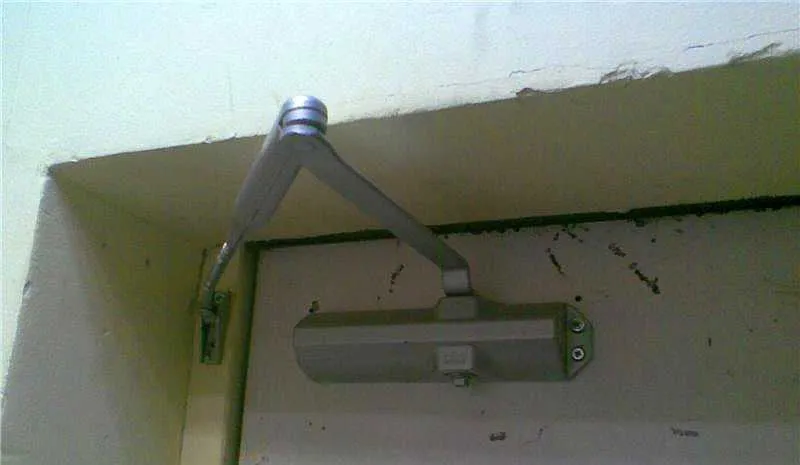

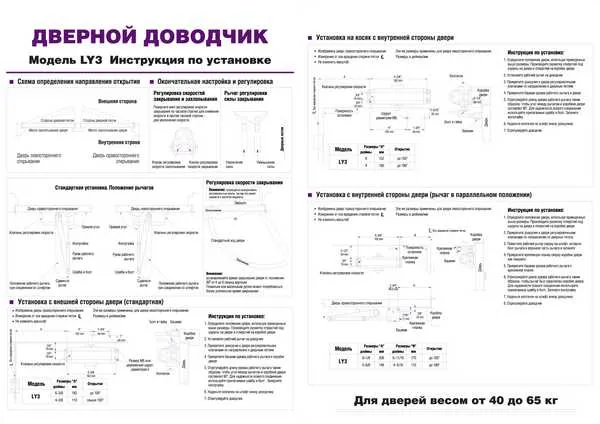

Схема установки доводчика на двери

Для открывания «на себя» корпус ставим на дверное полотно, на коробку устанавливаем тягу.

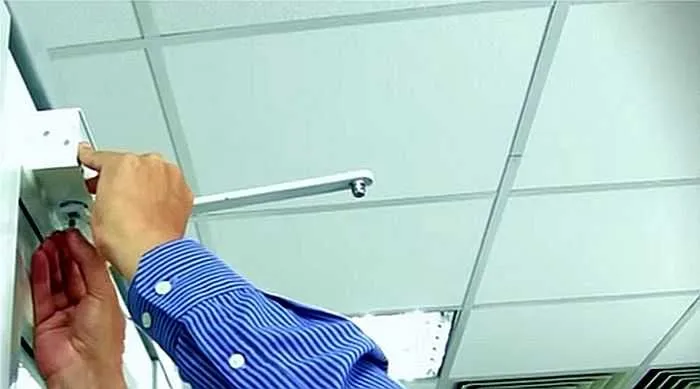

Устанавливаем корпус

Прикручиваем тягу

Теперь к корпусу надо подсоединить рычаг тяги. В нижней части корпуса имеется специальный выступ. Надеваем на него рычаг, затягиваем винтом.

Устанавливаем рычаг тяги

Теперь осталось соединить рычаг с тягой. Есть два варианта.

Самостоятельный монтаж входной двери описан тут.

Соединить рычаг с тягой

Само соединение рычага с тягой происходит очень просто: совмещаются две части, немного придавливаются пальцами. С легким щелчком они фиксируются. Весь фокус в том, как расположить их относительно двери. От этого зависит темп движения дверного полотна на завершающей стадии закрывания. Положение может изменяется благодаря тому, что тяга состоит из двух частей и может регулироваться по длине — одна из частей тяги — длинный штифт с резьбой. Вращением штифта и укорачивают или удлиняют ее.

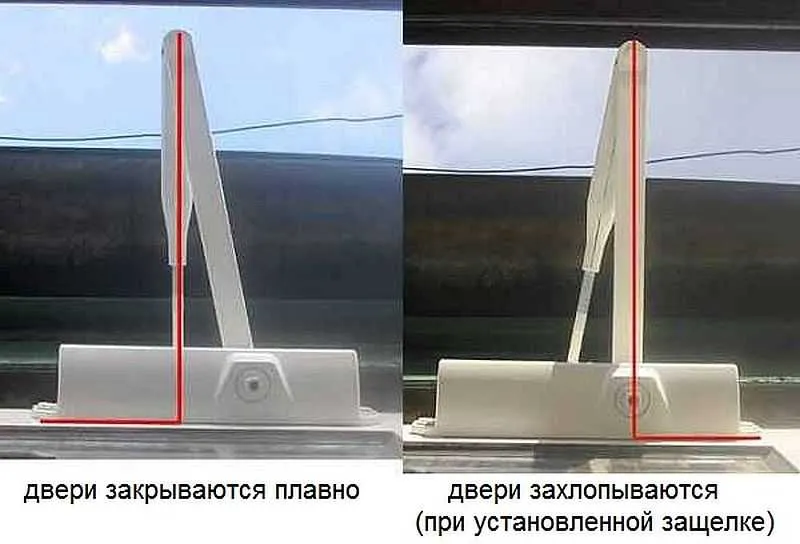

Если необходима просто плавная доводка, тягу ставят так, чтобы она была перпендикулярна дверному полотну. Для этого немного уменьшают ее размеры (на фото слева).

Расположение рычага и тяги для выставления финишного усилия

Если в двери установлена защелка, необходимо солидное усилие, чтобы преодолеть ее сопротивление. Для такого варианта перпендикулярно двери ставят плечо (тягу раскручивают, делая длиннее).

Выставив части соответствующим образом, их совмещают и соединяют. Собственно все, установка доводчика на дверь закончена. И с ней можно справится своими руками, причем без особого труда. Остался финишный этап — настройка скорости закрывания. Для этого надо разобраться в регулировках дверных доводчиков.

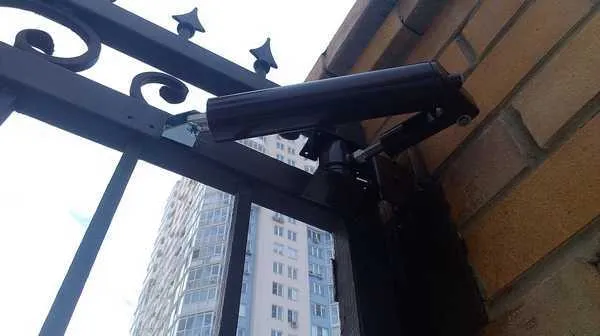

Как поставить на калитку

Для установки на калитку подходят морозоустойчивые модели, которые могут эксплуатироваться снаружи. Но не все калитки имеют верхнюю перекладину. Зато боковые стойки есть у всех. В этом случае тягу крепят к боковой стойке, развернув крепежную пластину вдоль стойки.

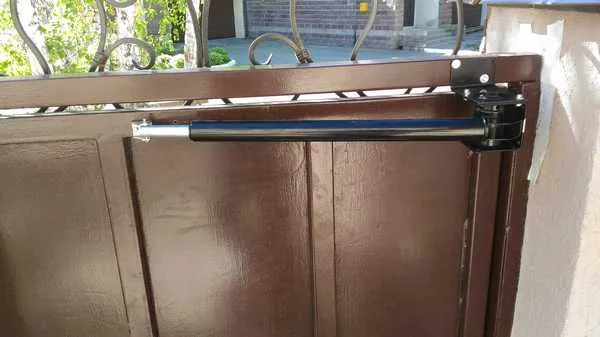

Установка доводчика на калитку без верхней перекладины

Но гидравлические устройства (о них шла речь в этой статье) не очень хорошо чувствуют себя на морозе. Масло, которое заливается в корпус и служит для «торможения» дверного полотна, становится более вязким, калитка закрывается медленнее. С этой точки зрения лучше для калитки выбрать пневматическую модель (о выборе и установке читаем тут).

Как установить на металлическую дверь

Монтаж доводчика на металлические двери отличается только типом используемого крепежа и размером сверла. Так как полотно обычно более тяжелое, выбираются мощные модели не ниже 5 класса (смотреть надо по таблице). Соответственно, на монтажном шаблоне понадобится разметка для другого класса.

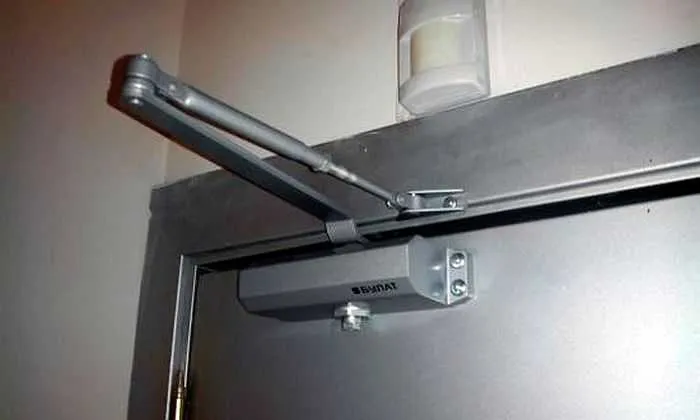

Доводчик на входную металлическую дверь ставиться аналогично

Также может понадобиться более мощная дрель, но это все — детали. В остальном же, ставить доводчик на металлические двери, надо точно также, как и деревянные или металлопластиковые.

Разновидности

В настоящее время потребитель все чаще покупает доводчики. Хотя принцип работы всех механизмов одинаков, сегодня существует множество разновидностей этих устройств.

В зависимости от вида, цена на них может существенно различаться. Для того чтобы покупателю выбрать наиболее подходящую модель, будет полезным ознакомиться с основными их видами.

Все доводчики принято делить на три разновидности:

1. Гидравлические.
2. Пневматические.
3. Электрические.

Гидравлические

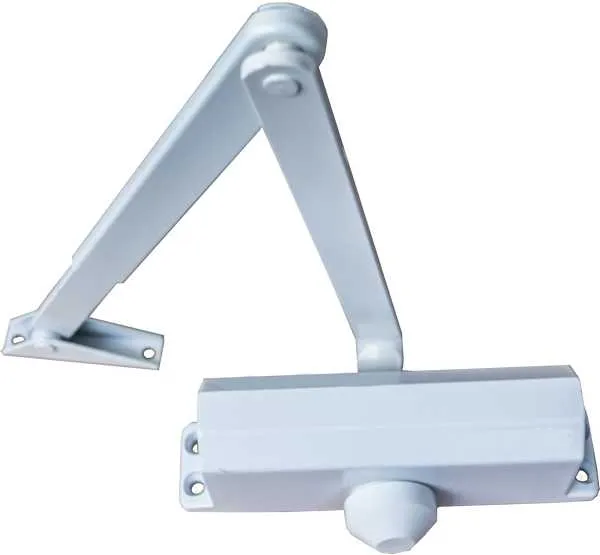

Доводчики с гидравлическим механизмом – самые распространенные на сегодня устройства. Их работа основана на движении поршня и сжатии пружины. Состоят они из двух частей, одна – для калиток, другая – на ее каркас. Этот тип может работать с любыми разновидностями петель.

Чтобы установить гидравлический доводчик, не требуется каких-либо специальных знаний и навыков, ее может произвести один человек без посторонней помощи.

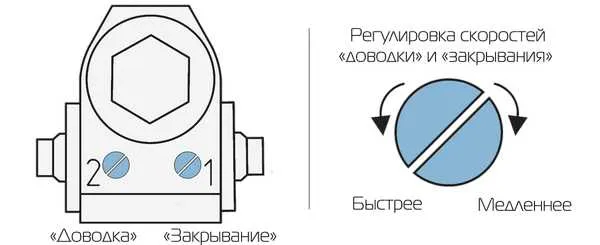

После установки у большинства гидравлических механизмов можно будет настроить плавность хода и скорость закрытия калитки.

Пневматические

Одним из самых новых видов конструкции является уличный морозостойкий доводчик с пневматическим механизмом.

”Их” и ”наши” стандарты

Все доводчики внутренних дверей или для уличной калитки, изготавливаемые или же импортируемые в Россию, должны соответствовать ГОСТ 56177-2014. Нас интересуют устройства с кодом ДН (накладные), возможно, ДФ (с дополнительными функциями, такими, как задержка перед закрыванием). После буквенного кода идут цифры и буквы. Что они значат? По порядку:

• класс (от 1 до 7). Чем больше момент инерции – тем выше класс (по таблице его находят, исходя из измеренных массы и ширины полотна);
• безотказность (от 1 до 3);
• возможность применения в пожарных дверях (нужна 1, означающая «да»);
• применение в разном климате. Код Н (норма) – от -15 до +40. Код М (морозостойкие доводчики для калитки) — будет работать ниже -15;
• коррозионная стойкость. 1 — самая высокая;

Накладная модель с функцией задержки перед закрыванием, для двери шириной 1000 мм. массой 55 кг, класса 1 по безотказности, для морозов до -20, максимальной коррозионной стойкости будет иметь код ДНДФ311М1.

В Европе используется стандарт EN 1154, также задающий 7 классов в соответствии с моментами инерции. Недорогие модели выпускаются на один класс, например EN 2. Те, что имеют возможность регулировки, будут иметь код вида EN 2-4.

Желательно: не покупать механизм «с запасом». Долговечности это не прибавит, просто потребуется большее усилие для открывания. Если вместо одного механизма вы приобретаете два, которые будут стоять на одной оси, то это увеличивает эффективность не вдвое, а на 30%.

На что обратить особое внимание при покупке доводчика

Выбор уличного доводчика для ворот или калитки – не самая сложная задача, но все же следует учесть некоторые особенности. Иначе приобретенное устройство может не работать должным образом либо сломаться, проработав совсем небольшой срок.

Основными параметрами, заслуживающими внимания, являются:

• мощность – это основной параметр доводчика. Устройство, обладающее малой мощностью, очень быстро выйдет из строя, если его прикрепить на большую, массивную калитку. Если же мощный доводчик окажется на легкой, небольшой калитке, то велика вероятность ее поломки, отрыва петель, выхода из строя запирающего устройства;
• наличие фиксатора – необходимо для того, чтобы на время оставлять калитку открытой. Это требуется, когда через проход заносят мебель и иные вещи, а также проходит большое количество людей. В данном случае отсутствие фиксатора приведет к неудобствам и повышенному износу механизма доводчика.

Некоторые хозяева вместо фиксатора подкладывают под калитку подпорки из подручных средств. В этом случае существует риск создания чрезмерно сильного напряжения в цилиндре, что также сократит срок эксплуатации доводчика.

Материалы и инструменты, необходимые для монтажа

Для закрепления доводчика Вам понадобятся такие слесарные инструменты как:

• болгарка или шлифовальная машина;
• дрель с набором сверл;
• мелкие инструменты: рулетка, отвертка с насадками, напильник и т.д.

В комплекте доводчика обычно идет: сам тело доводчик, тяга, рычаг, колпачок, крепежные элементы, трафарет, а также инструкция по монтажу, и вкладыш с описанием технических характеристик.

Автоматическое дверное доводящее устройство

Какой он должен быть

К этому механизму предъявляется ряд требований. И это не удивительно, ведь его эксплуатация осуществляется не в благоприятных условиях. На улице этот механизм находится под постоянным воздействием окружающей среды. Дождь, сырость, снег и много другое. Итак, он должен соответствовать таким параметрам:

• Высокая прочность механизма. Это важное требование, ведь он постоянно оказывается под воздействием механической нагрузки.
• Морозостойкость. Если температуры воздуха понизилась, он должен продолжать свое функционирование.
• Влагоустойчивость. Влага негативно сказывается на подобных механизмах. Поэтому уличный доводчик должен справляться с ней.

Виды и конструктивные особенности

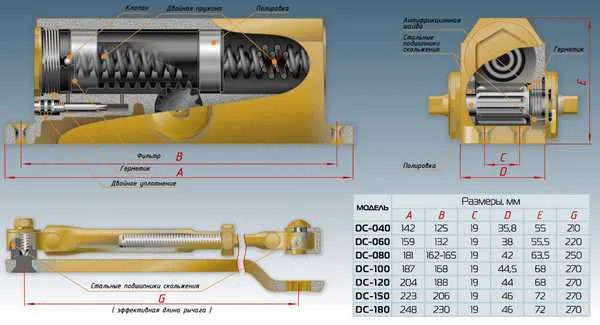

Схематическое изображение пневматического устройства

Этот дополнительный аксессуар улучшает функциональность распашных систем, как калиток, так и ворот. Производители позаботились о качестве этих устройств, что позволяет их применение в различных климатических условиях. Качественные доводчики морозостойки, износоустойчивы и прочны. Они не подвергаются коррозии и способны выдерживать серьезные нагрузки.

При выборе следует обращать внимание на степень нагрузки, частоту применения и, соответственно, на характеристики изделия. По своим конструктивным особенностям механизмы подразделяются на три основных вида:

1. Электрические – бесшумные, надежные механизмы, обеспечивающие многократность движений калитки. Такой механизм повышает уровень безопасности детям и старикам. Это универсальное, прочное и компактное устройство, которое легко установить самостоятельно.
2. Гидравлические – настраиваемые механизмы, в которых регулируется сила, а также скорость закрывания створки. Установка такого механизма достаточно легкая, так как к нему прилагается инструкция с подробным и последовательным описанием. Механизмы рассчитаны на работу в различных погодных условиях.
3. Если необходима эксплуатация калитки в усиленных и жестких условиях, то лучше пневматического доводчика вам не найти. Его упрощенная конструкция позволяет обеспечить бережное закрывание с помощью сжатия воздуха поршнем, с другой стороны которого образуется вакуум. Это как раз те механизмы, которые не требуют дополнительного ухода. Кроме того, они могут работать при низких температурах, и их возможный угол открывания до 160º.

Профилактика и проверка узлов

Такие доводчики изготавливаются из стали высокого качества, манжеты их изготовлены из полиуретана, а поворотный узел и цилиндр снабжены шарнирным соединением. Монтируются такие механизмы на любую сторону открывания и в любом направлении. Это устройство самое долговечное и неприхотливое в обслуживании, более того, не требующее регулярных настроек.

Можно изготовить доводчик и самостоятельно, об одном из таких вы узнаете из видеоматериала.

Требования, предъявляемые к уличным механизмам

Поскольку доводчики эксплуатируются в неблагоприятных уличных условиях, они должны удовлетворять определенным требованиям:

• Доводчик на калитку должен обладать достаточной прочностью и способностью переносить длительные механические нагрузки.
• Морозостойкость механизма должна обеспечивать нормальную работу устройства в любых температурных условиях.
• Влага не должна причинять вреда конструкции прибора. Следовательно, он должен быть изготовлен из материалов, устойчивых к коррозии.

Компания NOTEDO нашла решение вопроса

Ответ найден! Компания NOTEDO вышла из положения и начала поставки на Российский рынок пневматического дверного доводчика GS35-HO. Принцип работы этого доводчика поставлен на сжатии воздуха, как в газовых амортизаторах. При открывании двери, поршень в сжимает воздух в цилиндре, далле сжатый воздух давит на цилиндр, возвращая его в первоначальное положение. У доводчика есть регулировочный клапан для регулировки скорости закрывания двери, а также приспособление для фиксации двери в открытом положении (ФОП). Доводчик крепится с одной стороны на столб или стену при помощи кронштейна, с другой стороны при помощи «башмака» крепится к двери. По такому принципу доводчик можно крепить не только на уличные калитки, но и на любые двери, на которых нет возможности установить рычажный доводчик. Единственное условие — дверь не должна превышать максимальных параметров по весу и ширине.

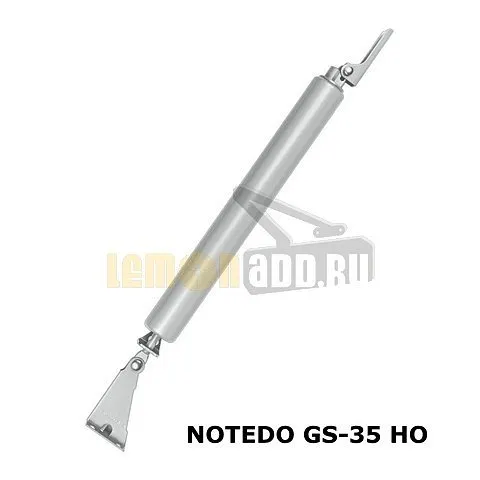

Доводчик NOTEDO GS35-HO подходит для всех типов дверей весом до 35 кг и шириной до 900 мм. Работает при температурах от -35 до +60 °С. Усилие доводчика по стандарту EN1154 соответствует усилию EN1. Производитель дает гарантию на доводчик 1 год при условии соблюдения правил установки, настройки и эксплуатации доводчика. Комплект поставки:

• Пневматический доводчик
• Башмак
• Длинный штифт
• Короткий штифт
• Защитный колпачок 2 шт.
• Саморез 6 шт.
• Фиксатор открытого положения двери
• Кронштейн
• Паспорт (инструкция)

Сейчас GS35-HO можно купить у нас по цене 360 руб. вместо 390 руб.

Лучшая цена в интернете! Стол заказов

Всё лучшее на Lemonadd.ru Удачных Вам покупок, команда Lemonadd.ru

Правила монтажа полезного аксессуара

Для обеспечения длительного срока эксплуатации требуется выполнение правил установки и эксплуатации механизма. Условия не такие уж и невыполнимые, чтобы их игнорировать. Сначала об установке.

Следует внимательно отнестись к выбору креплений для механизма. Здесь учитывается сила открывания калитки, и чем большие прилагаются усилий, тем надежнее должны быть крепежи. Даже если комплект оснащен, по вашему мнению, ненадежными креплениями, их лучше заменить.

Нельзя применять доводчики для внутреннего использования на уличных калитках. А после установки устройства, следует отрегулировать его действия при помощи отвертки.

У некоторых моделей доводчиков существуют дополнительные функции, например, фиксация открытой калитки. Чтобы обеспечить удержание створки, следует на рычаге затянуть гайку.

Последовательность всего процесса монтажа любого типа доводчика практически ничем не отличается друг от друга. Более подробно об этой процедуре можно узнать из видеоматериала.

Правильная эксплуатация

Ну и самое главное! Если ваша калитка или ее петли установлены некачественно, то есть присутствуют перекосы или замечена шаткость петель, то срок эксплуатации доводчика значительно снижается.

Важно выполнять все эксплуатационные требования:

• прикладывать усилия для более быстрого закрывания створки не рекомендуется;
• любые вставленные в проем предметы, для того чтобы удерживать створку в открытом состоянии, приводят к порче механизма;
• не следует лишний раз без надобности закрывать и открывать дверной проем. Часто дети устраивают игры с участием оградительных сооружений.

Крайне редко удается отремонтировать устройство, чаще приходится его заменять. Как и любой другой механизм, доводчик требует бережного к себе отношения, а в благодарность он долго и безотказно служит своим хозяевам.

Наравне с подбором правильной модели, важным фактором, влияющим на продолжительность работы устройства, является правильность его эксплуатации. Повышенное внимание следует уделить правильной установке калитки. Доводчик для калитки должен соотноситься с весом и размерами дверцы.

Во избежание частых поломок запрещается:

1. Открывать и закрывать ворота без необходимости по многу раз;
2. Воздействовать на калитку усилием для ее более быстрого закрытия;
3. Использовать подручные предметы вместо фиксатора.

Вот все самые основные требования, выполнение которых позволит устройству прослужить предусмотренный производителем срок.

При нарушении правил эксплуатации, определенных производителем, даже самый дорогой дверной доводчик если и не поломается преждевременно, то непременно ухудшит функционирование.

Подготовка к установке

Рекомендуют:

1. Не мешать работе устройства. Предусмотрено самостоятельное постепенное, плавное закрытие полотна двери. Применение физической силы для ускорения работы, или наоборот, приводит к износу устройства.
2. Не удерживать в открытом положении, применяя дополнительное усилие. Если конструкция не предусматривает фиксатора калитки в крайнем открытом положении, то устройство изнашивается преждевременно.
3. Не менее двух раз в год, в период межсезонья, следует производить смазку рабочих узлов доводчика.
4. Периодически проверять целостность защитного кожуха и корпуса устройства. Проникновение влаги к механике приводит к коррозийным процессам, и в результате – выходу из строя. Поэтому недостатки устраняют незамедлительно.
5. Повседневное использование устройства связно с износом деталей. Конструктивно предусмотрено нивелировать отклонения в работе с помощью корректирующего регулирования выноса штока и плавности хода.

Длительную бесперебойную работу доводчика обеспечит периодический внешний осмотр для обнаружения повреждений и своевременное обслуживание устройства.

Настройка

Настройка самодельного механизма заключается в следующем:

• скорость движения створки у самоделки регулируется изменением длины эластичного элемента (в пружинных конструкциях) или весом груза (в гравитационных);
• для изменения доводки до нулевого положения меняют толщину амортизирующего шланга.

При настройке можно учесть и другие конструкционные недочеты, например, установить амортизатор на груз, если он задевает стену, увеличить отверстие в мяче, если дверь трудно открыть и т. п.
