Наборы для черчения — полное руководство по чертежным инструментам (6 сентября 2023)

В данной статье мы поговорим, точнее, Вы почитаете, о разного рода инструментах для чертежей.

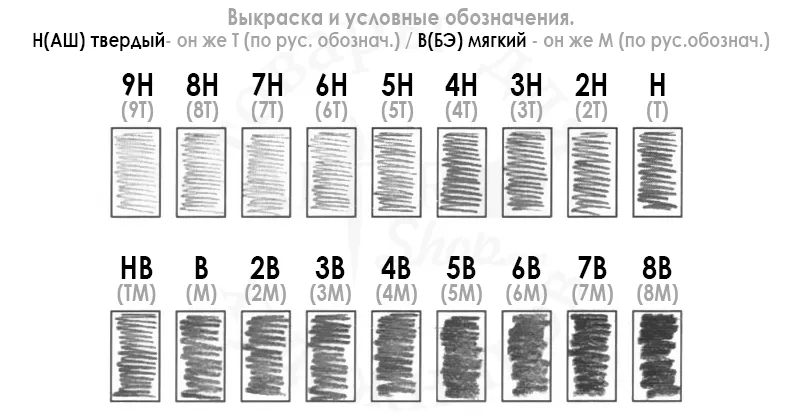

Сразу начнем с условных обозначение черно графитных карандашей:

Обычно деревянные карандаши для черчения используются реже механических, так как требуется постоянная толщина линии. Мой совет — приобрести пять карандашей разной мягкости или выбрать набор, представленный в металлическом пенале. Это особенно актуально, если вам нужен набор для черчения.

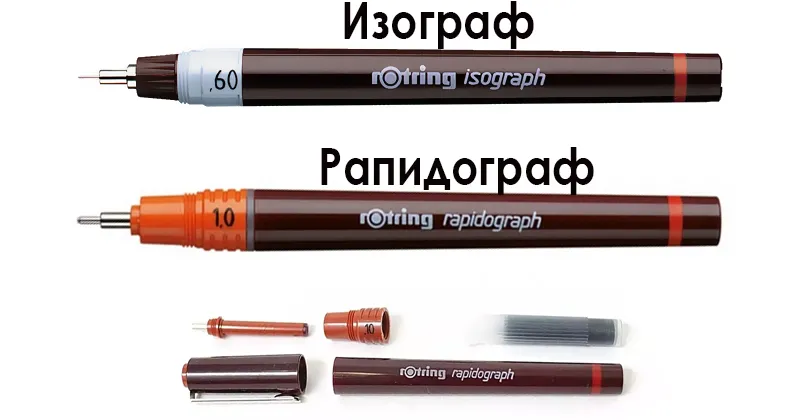

Раз уж пошла речь о начертании, перейдем к изографам и рапиДографам (слово с трудным произношением, обычно говорят рапиТограф).

          Так как эти инструменты очень похожи внешне и по функционалу, мы их обобщим. Про различия этих инструментов Вы можете спросить в нашем художественном магазине у продавца, но забегая вперед скажу, что ИЗОГРАФ лучше. По сути, рапидограф/изограф — это высокоточная ручка с фиксированной толщиной линии для точных чертежных работ. Состоит рапиТограф/ИЗОГРАФ из резервуара с чернилами, системы подачи чернил и иглы. Данный инструмент не терпит некачественной туши, так что рекомендую заправлять их только фирменной (комплектной). Раз в месяц, Вам придётся разобрать этот инструмент и промыть. К слову к данным инструментам можно отнести и рейсфедер, но о нем мы поговорим дальше.

Очень объемная тема — инструменты из готовальни.

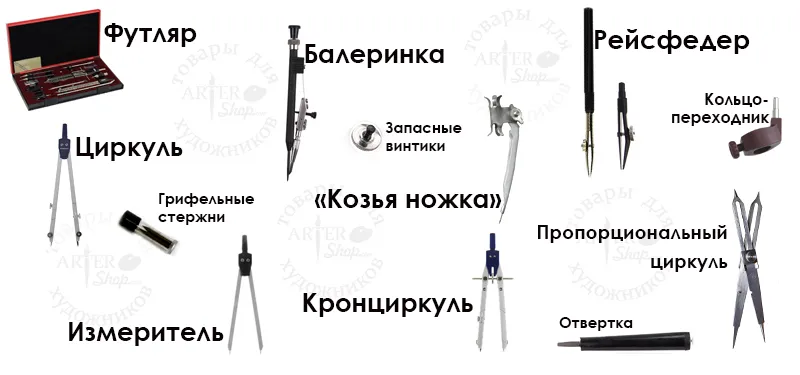

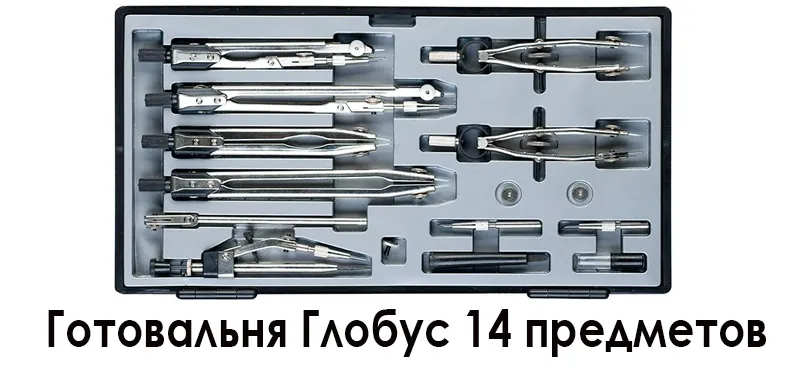

Собственно, готовальня — это набор чертежных инструментов, в частности разновидностей циркулей. На изображении ниже Вы найдете самые популярные инструменты из готовальни с подписанным названием.

Для удобства, выпишем все инструменты в столбик и добавим краткое описание каждому:

• Футляр – сама коробка в которой и находится весь набор. Очень важно знать где у этой коробки верх, когда открываете ее. Кто знает тот поймет)
• Циркуль (графический/чертежный) – на одной ножке игла, на другой графитовый стержень, может иметь удлинитель
• Измерительный циркуль – на обеих ножках иглы
• Балеринка – многие заблуждаются в данном понятии. Это циркуль малого радиуса. На одной ножке игла, а другая состоит из гибкого пружинящего основания с рейсфедером на конце, размер угла регулируется регулировочным винтом. Назван так инструмент исходя из внешнего вида и бурного воображения.
• Циркуль «козья ножка» — это разновидность циркуля, у которого вместо пишущего узла – кольцо с зажимом для карандаша (ручки, пера). Как привило не входят в готовальню, но достаточно популярен.
• Кронциркуль – циркуль (чертежный или измерительный) у которого угол между ножками устанавливается и фиксируется микрометрическим винтом (колесиком).
• Рейсфедер – это инструмент для начертания линии заданной толщины. Выглядит как две пружинящие пластины (губки) с микрометрическим винтом. Бывает двойной, одинарный и тд. В готовальне может присутствовать как самостоятельный инструмент (с ручкой держателем), так и в виде вставки для циркуля.
• Пропорциональный циркуль (делительный) – очень интересный инструмент, не входит в готовальню, но стоит упоминания. Пропорциональный циркуль — чертёжный прибор, позволяющий строить отрезок пропорциональный к данному отрезку в данной пропорции, т е можно перенести изображение сохраняя пропорции но отличного от оригинала размера
• Кольцо для рапидографа – насадка для циркуля в виде кольца с прижимным винтом, в кольцо вставляется изограф/рапидограф
• Отвертка – маленькая отвертка для винтиков, часто поставляется в цилиндрическом пенале.
• Стержни – запасные графитовые стержни для циркуля, поставляются в минипенале.
• Запасные винты – в некоторые готовальни укомплектованы запасными микрометрическими винтами.

Выше указаны самые распространенные инструменты, которые есть в готовальнях. Что именно находится в готовальне можно узнать по маркировке.

Дочитав до этого места, вы наверняка устали от всех этих терминов и странных названий. Советую взять к экрану монитора чай и что-нибудь вкусное и продолжить изучать чертежные инструменты дальше.

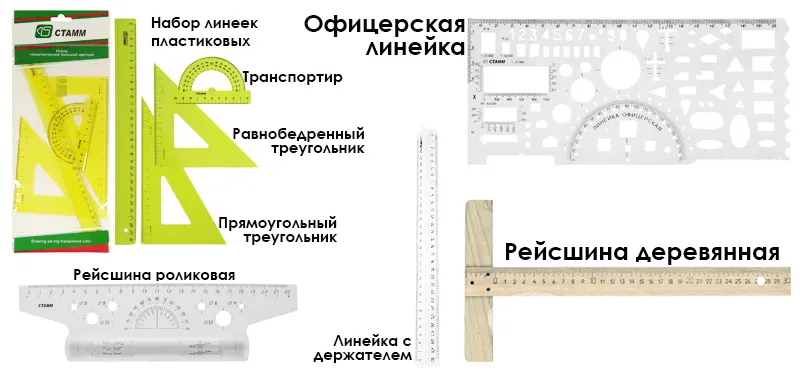

         А этот раздел назовем «Линейки». Как правило в ВУЗ нужны все виды линеек, прекрасным вариантом будет набор из пластиковых линеек: линейка 30 см, два угольника, транспортир, стоит набор около 90 рублей. Советую брать линейки именно пластиковые (прозрачные), так как видно, что под линейкой находится. Либо металлические, но они более травмоопасные. Говоря о линейках нельзя не упомянуть о «офицерской линейке» (она же тактическая линейка), это специальная линейка с трафаретными прорезями разной формы и размера.

Не помешает приобрести и просто линейку, но с держателем. Так же потребуется набор лекал – это пластиковые линейки с изогнутыми краями, бывают, правда, гибкие лекала, но это отдельная тема.

Рейсшины поближе

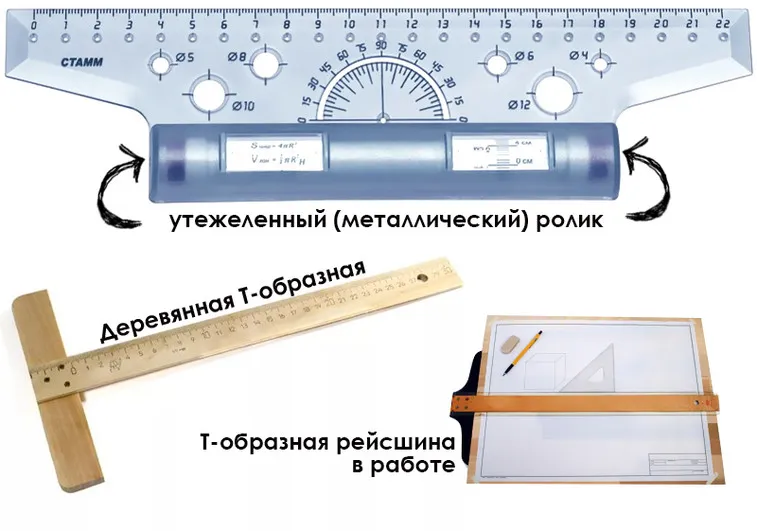

          Отдельно стоит выделить линейку под названием «рейсшина» (винкель). Это линейка с ортогональной перекладиной (перпендикулярной) используется для нанесения параллельных линий. Как правило в современном мире эта линейка из прозрачного пластика на колесиках, такой вариант лучше брать с утяжелённым стержнем. Но встречаются в продаже и Т-образные деревянные рейсшины, их прикладывают коротким краем к планшету (доске) и перемещают вверх и вниз, тем самым сохраняя параллельность линий.

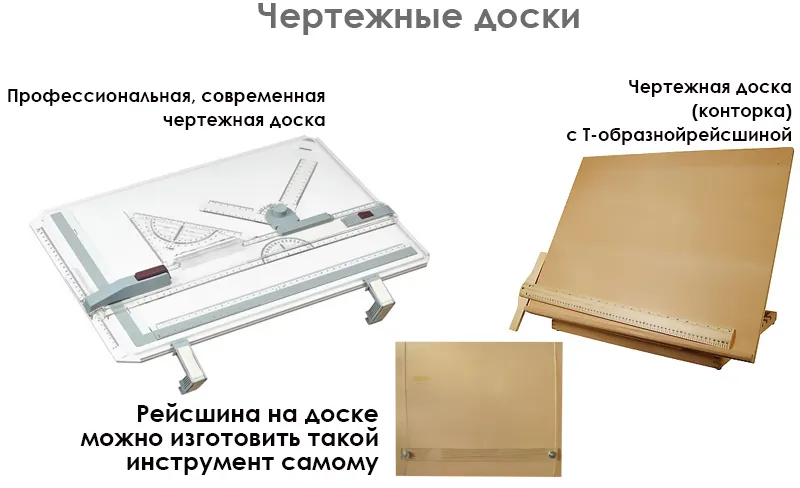

Стоит отметить, что существуют «чертежные доски», это комплексный инструмент, состоящий из доски и направляющих (в минимальной комплектации), можно добавить навесное оборудование. Не забывайте, что все планшеты, работы нужно как-то переносить, в этом вам помогут папки и тубусы, всё-таки я рекомендую папку тканевую плотную.

Про ластики и другую канцелярию я писать не буду, есть статья «собираемся в художку».

Если Вам осталось что-то непонятно, приходите к нам, мы поможем в подборе профессионального инструмента.
