Навес с односкатной крышей из профнастила — аспекты кровли и конструкции

Инструкция по установке навеса из профнастила своими руками

Проводя значительное количество времени на своем загородном участке, многие начинают задумываться о возможности установки навеса. Этот элемент может служить для защиты детской площадки, укрытия автомобиля или обеспечения укрытия для зоны отдыха в случае непредвиденных осадков.

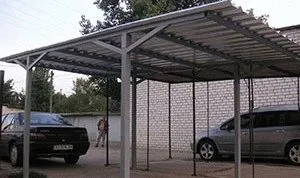

Навес из профнастила

Причина популярности профнастила

Для такого материала характерен ряд преимуществ. Он:

  • Пожаробезопасен;
  • Изготавливается из экологически безвредных компонентов;
  • Прочен;
  • Долговечен;
  • Способен выдержать ударную нагрузку;
  • Не боится температурных скачков;
  • Сохраняет свой внешний вид при прямом воздействии УФ-излучения.

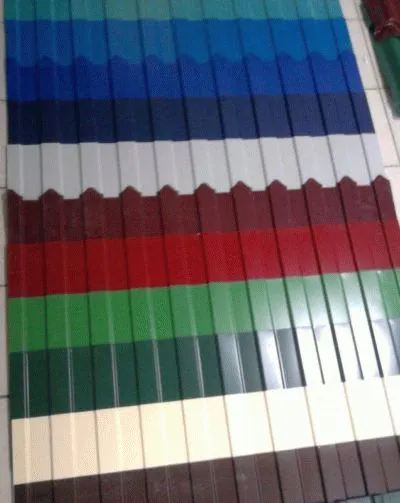

Профнастил во всем своем многообразии

Изготавливаемая из данного материала конструкция достаточно проста в обслуживании. Наличие специального защитного слоя позволяет отказаться от какой-либо дополнительной обработки на протяжении всего периода эксплуатации.

Какому навесу отдать предпочтение?

Выбор конструкции начинается с определения ее месторасположения и назначения. В самом общем случае навесы могут быть стационарными и передвижными. Для первых характерен достаточно прочный неразборный каркас и надежные опоры. Такие навесные конструкции устанавливаются на конкретном месте и служат достаточно долго.

Передвижные конструкции могут собираться в любом удобном месте. Часто используются только в летнее время для защиты от солнца, дождя или ветра. Их каркас обладает достаточной прочностью, чтобы выдержать сильные порывы ветра.

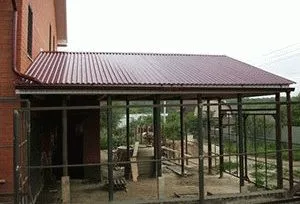

Дальше деление производится на пристроенные и обособленные конструкции. Первые являются частью дома и плотно прилегают к его стенам. При разработке их внешнего вида обязательно учитывается стилистическое оформление здания. Обособленные конструкции могут располагаться где угодно. К их форме особых требований не предъявляются, кроме одного: такая постройка должна гармонично смотреться на участке.

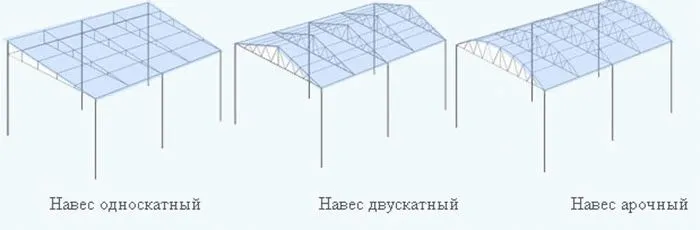

Крыша у навеса может быть самой разнообразной:

  • дуговой или купольной;
  • пирамидальной или арочной;
  • двускатной или односкатной.

Односкатную конструкцию считают самым простым вариантом, а потому чаще всего выбирают, если монтаж выполняется своими руками. Кровельный материал образует плоскость, располагающуюся под определенным, сравнительно небольшим, углом. Благодаря этому удается организовать водоотвод и снизить снеговую нагрузку.

Двускатная кровля является более предпочтительной для стационарной конструкции большой площади. Она образуется двумя плоскостями, сходящимися под определенным углом. Такая конструкция способна выдержать значительную нагрузку.

Арочная кровля имеет более привлекательный внешний вид, чем выше перечисленные. Ее изящные очертания способны дополнить любую архитектурную композицию. Однако монтаж своими руками может вызвать некоторые сложности у непрофессионалов.

Выбираем материал каркаса

Опоры навесной конструкции могут изготавливаться из любого материала. Чаще всего предпочтение отдается металлопрокату, так как из него можно достаточно быстро изготовить абсолютно любой каркас. Вместо проката можно использовать кованые элементы, позволяющие создать красивую архитектурную форму, а также дерево, кирпич или натуральный камень.

Последние два материала используются не так активно. Во-первых, возводимый с их помощью каркас выглядит достаточно массивно, что не всегда приемлемо. Во-вторых, значительно повышается стоимость материала и монтажных работ.

Планируя установить конструкцию своими руками, прежде чем остановить свой выбор на конкретном материале, желательно выполнить предварительный расчет на прочность, учтя ветровую нагрузку и вес кровельного материала. Для односкатной конструкции небольшой площади расчет делают крайне редко. Элементы каркаса подбираются ориентировочно с достаточным запасом. Как правило, предпочтение отдается прямоугольной стальной трубе с размером поперечного сечения 40 на 60 мм.

Монтаж односкатного настила

Определившись с особенностями навесной конструкции, ее размерами и местом установки, следует подготовить все необходимое. Готовятся материалы и необходимые инструменты. Монтажные работы производятся с использованием дрели; отверток, шуруповерта, молотка и строительного уровня.

Подготовительный этап

На начальном этапе готовится место, где будет монтироваться конструкция. Площадка, которая предназначена для установки конструкции, сначала очищается от мусора. Удаляется дерн. После этого участок выравнивается.

Листы профнастила отрезаются в размер в зависимости от габаритов навесной конструкции. Готовятся стойки каркаса. От их длины зависит высота потолка монтируемой конструкции и уклон кровли.

Внимание! Если уклон кровли сделать большим, прочностные характеристики монтируемого каркаса придется увеличить.

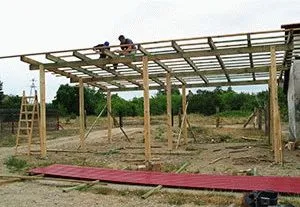

Монтаж каркаса

Устанавливаются стойки. Для этого предварительно производится разметка территории и определяется место размещения опор. Расстояние между двумя соседними стойками зависит от прикладываемой нагрузки. Как правило, оно составляет метр.

Для каждой стойки подготавливается яма. Ее размеры зависят от диаметра устанавливаемых стоек и глубины промерзания грунта. Последний параметр для каждого региона свой.

Прежде чем поместить опору в яму, на дно насыпают щебень и тщательно утрамбовывают. По всему периметру углубления располагают рубероид или полиэтиленовую пленку. Такой слой гидроизоляции позволит увеличить срок службы монтируемого каркаса.

Стойки каркаса соединяются с продольными балками. Если каркас металлический, их можно приварить. Деревянные элементы соединяются путем формирования запилов или использования специальной фурнитуры.

Поперечные прогоны укладываются на закрепленные продольные балки. Их крепление может производиться аналогичными способами в зависимости от вида материала, используемого для изготовления каркаса.

Внимание! После того, как каркас будет полностью собран, его элементы тщательно грунтуют и окрашивают.

Деревянные балки необходимо пропитать спецраствором, замедляющим гниение, а металлические – предотвращающим коррозию еще до начала монтажных работ. Если этого сделано не было, защитные составы наносят до нанесения грунтовки. Если каркас изготавливается из нержавеющей стали, защита не требуется. Однако такой вариант встречается крайне редко, так как стоимость изготовления конструкции резко возрастает.

Укладка профнастила

Работы начинают с укладки нижнего ряда, если таковых будет несколько. Определив местоположение первого листа, его фиксируют, прикручивая кровельными саморезами, снабженными резиновой шайбой к прогонам каркаса. Наличие резиновой шайбы позволит избежать возможных протечек кровли во время сильного дождя.

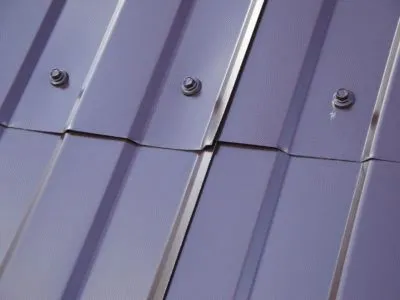

Укладка листов кровельного материала

Укладку следующего листа производят внахлест. Для перекрытия достаточно одной волны. Листы соединяют между собой с помощью двух саморезов. Далее укладывают третий и последующие листы, пока не будет достигнут край каркаса.

Актуальные советы

На каждый лист профнастила во время производства наносится защитное покрытие. Защитить его от возможно повреждения позволит укладка деревянных прокладок между листами, хранящимися в штабеле.

Раскрой листов следует производить ножницами по металлу или ножовкой. От использования болгарки лучше отказаться. Повысив производительность работ, она обязательно повредит защитное покрытие на листах за счет образования окалины или в результате механического воздействия.

При прикручивании кровельных саморезов недопустимо создание значительного усилия. Резиновую шайбу следует лишь чуть-чуть прижать. В случае сильной деформации материал шайбы потеряет эластичность, и она начнет пропускать воду.

Монтаж с двухскатной кровлей

Монтажные работы начинаются с подготовки площадки и монтажа каркаса. По аналогии с односкатной кровлей устанавливаются опоры и укладываются продольные балки, которые следует сразу укрепить предварительно подготовленными подкосами. Для крепления элементов каркаса можно использовать саморезы и болты, продеваемые через сквозные отверстия.

Навесная конструкция с двухскатной крышей

Каркас кровли формируется из предварительно подготовленных ферм. Для этого доски отрезаются в размер и соединяются под заданным углом. Параметры зависят от размеров монтируемой конструкции. Фермы устанавливаются на продольные балки и закрепляются. Между двумя соседними фермами должно быть около полуметра. Желательно для повышения прочности каркаса соединить фермы между собой элементами обрешетки.

По торцам смонтированной конструкции по желанию крепятся треугольники из влагостойкой фанеры. Сверху укладывается кровельный материал.

Таким образом, какой навес появится на конкретном участке, будет зависеть от имеющейся площади, материала и умения владельца, если все работы решено выполнить своими руками. При желании все можно сделать самостоятельно за достаточно короткий промежуток времени. Возведенная конструкция порадует своим привлекательным внешним видом, функциональностью и прослужит достаточно долго.

Навес из профнастила своими руками: виды и этапы монтажа

Навес из профнастила своими руками: преимущества материала, типы конструкций для самостоятельного изготовления, монтаж, как правильно закрепить профнастил.

Источник: abgate.ru

Навес из профнастила своими руками: этапы работ

На участке у загородного дома, на даче или на деревенском подворье навесы находят самое широкое применение. С их помощью можно защитить от дождя автомобиль или поленницу, обустроить мангал или детскую площадку. Да и козырек над крыльцом дома – это все тот же навес.

В последнее время самым популярным кровельным материалом для навесов всех мыслимых форм и размеров становится профнастил. От традиционных кровельных материалов профнастил отличает ряд преимуществ:

  • Профнастил – идеальный материал с точки зрения пожаробезопасности
  • Все компоненты, входящие в состав профнастила, экологически безвредны
  • Профнастил является прочным, долговечным материалом
  • Благодаря своей пластичности, он не растрескивается от ударных нагрузок или перепадов температур
  • Специальная защита минимизирует воздействие УФ-излучения на профнастил, благодаря чему он в течение всего срока службы имеет яркий, насыщенный цвет
  • Кровлю из профнастила не нужно покрывать защитными или декоративными составами, этот материал является самодостаточным

Виды навесов из профнастила

Чаще всего при сооружении навеса из профнастила выбирают одну из трех его разновидностей:

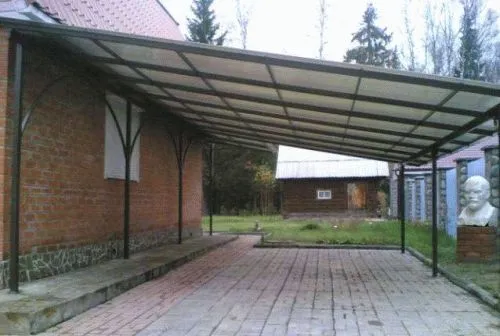

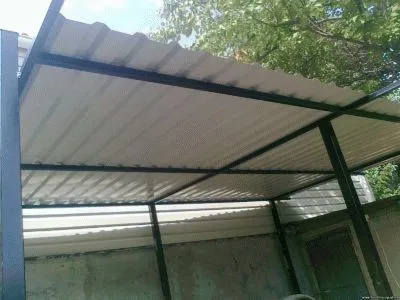

Односкатный навес

Это самый простой вариант навеса из профнастила. Его кровля представляет собой плоскость, расположенную с небольшим уклоном, что позволяет в некоторой степени снизить воздействие снеговой нагрузки и организовать водоотвод.

Величина уклона, который можно придать односкатному навесу, весьма ограничена. Если его сделать слишком крутым, такой навес перестанет выполнять свою защитную функцию – ветер будет забрасывать капли дождя под кровлю.

Кроме того, односкатный навес с большим углом наклона кровли подвергался бы значительным ветровым нагрузкам. В этом случае каркас и крепление пришлось бы делать чересчур громоздкими, что привело бы к удорожанию конструкции.

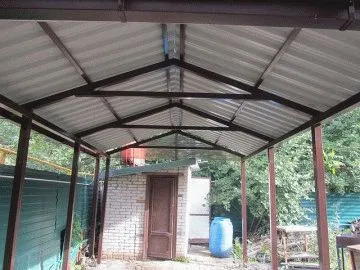

Двускатные навесы

Если для региона, в котором возводится навес из профнастила, характерны зимы с частыми и обильными снегопадами, уклон кровли приходится делать более крутым. В этом случае устраивают двускатный навес, кровля которого образована двумя наклонными плоскостями.

Двускатная конструкция позволяет перекрыть большую, чем односкатная, площадь. Кровля двускатного навеса имеет более сложное строение из-за наличия конькового узла.

Несколько более сложным является и каркас: из-за большой суммарной длины скатов прогоны, на которые опирается профнастил, часто приходится делать в виде ферм, поскольку несущей способности балок при большом пролете бывает недостаточно.

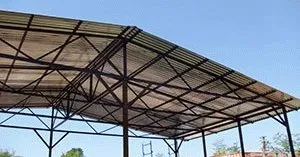

Многоскатные навесы

Для перекрытия больших площадей, например, крупных автостоянок или временных выставочных павильонов, возводят многоскатный навес, который, по сути, является серией последовательно установленных двускатных навесов.

В такой конструкции, кроме конькового узла в верхних точках, приходится предусматривать систему водоотведения в нижних.

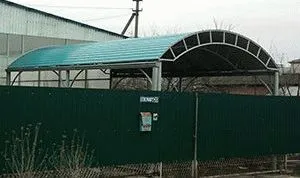

Арочный навес из профнастила

Если во главу угла ставится не столько функциональность навеса, сколько его эстетические качества, наилучшим вариантом будет арочный навес.

Эти конструкции своими изящными очертаниями удачно дополняют любую архитектурную композицию. Весьма интересно смотрятся несколько арочных навесов, объединенных в один.

Как можно сделать забор из профлиста своими руками? В данной статье этот вопрос рассмотрен подробно.

Монтаж односкатного навеса из профнастила

Такое сооружение может осуществить любой желающий при наличии у него хотя бы небольшого опыта строительных или ремонтных работ.

Для навеса монтаж профнастила своими руками осуществляется следующим образом:

  1. Выбор материала для каркаса. В идеале подбор материала и профиля для изготовления каркаса осуществляется по результатам расчета на прочность, выполнение которого требует определенной квалификации. Но в случае с односкатным навесом небольшой площади сечение элементов каркаса можно подобрать приблизительно, предусмотрев заведомо достаточный запас. Мы рекомендуем использовать стальную прямоугольную трубу сечением 60х40 мм
  2. Выравнивание и расчистка площадки. Прежде всего, участок, выделенный под строительство навеса, очищается от мусора и дерна. После — участок выравнивается
  3. Установка стоек. Стойки навеса устанавливают через 1 м, при этом их замоноличивают в столбчатый бетонный фундамент. Глубина фундамента соответствует глубине промерзания, характерной для данного региона. На дне углубления делают подушку из утрамбованного щебня, а по периметру укладывают полиэтиленовую пленку или слой рубероида, которые нужны в качестве гидроизоляции. Длина стоек определяется величиной уклона навеса
  4. Крепление продольных балок и прогонов. После установки стоек к ним приваривают продольные балки, на которые затем укладываются поперечные прогоны. Для закрепления последних можно использовать саморезы или электросварку. После сборки конструкцию грунтуют и окрашивают
  5. Укладка профнастила. Листы профнастила начинают укладывать с нижнего ряда. Уложив на место первый лист, его прикручивают одним саморезом к прогону каркаса. Необходимо применять кровельные саморезы, снабженные резиновой шайбой. Далее на него укладывают следующий лист с нахлестом в одну волну. Второй лист прикрепляют к первому двумя саморезами. Аналогичным образом крепят последующие листы, пока ряд не будет завершен

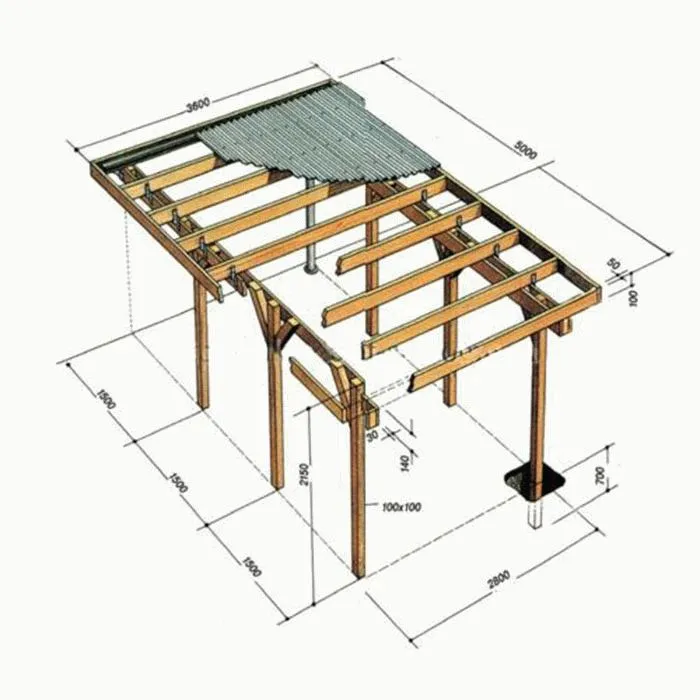

Пример. Чертеж односкатного навеса

Цена на навес из профнастила

Многие компании предлагают свои услуги по изготовлению навесов из профнастила, цена которых зависит от разных факторов. Например, навес площадью от 6 до 15 кв. м высотой до 3,5 метров из оцинкованного профнастила и каркаса из профтрубы стоит 1495 руб./кв. м. Изделие такой же площадью, но более высокий – от 3,5 до 4,5 метров обойдется покупателю в 1695 руб./кв. м.

Полезные советы

  • Хранящиеся в штабеле листы профнастила должны быть изолированы один от другого деревянными прокладками. Это позволит избежать повреждения защитного покрытия
  • При раскрое листа следует пользоваться ножовкой или ножницами по металлу. Если листы резать с помощью болгарки, защитное покрытие в зоне контакта с диском или окалиной будет плавиться и выгорать
  • Кровельные саморезы следует прикручивать с небольшим усилием так, чтобы резиновая шайба была лишь чуть-чуть прижата. Если она будет сильно деформирована при закручивании, то очень быстро потеряет эластичность и начнет пропускать воду
  • Перед окрашиванием металлический каркас необходимо обработать антикоррозионными составами. Если позволяют средства, лучше использовать профиль из нержавеющей стали. Такой навес прослужит очень долго, практически не требуя ухода

Навеса из профнастила своими руками: технология монтажа

Сделанный навес из профнастила своими руками — это экономный вариант защиты вашего автомобиля от осадков на даче или загородном доме.

Источник: megabeaver.ru

Как сделать односкатный навес из профнастила?

Практичный навес из металлического профнастила является достаточно простым сооружением. Такая конструкция обеспечивает удобство, как на территории частного жилого дома, так и на производственных площадях. Например, можно создать навес, который будет защищать вход в здание от осадков или соорудить конструкцию, являющуюся простой заменой гаража для автомобиля. В любом случае профнастил можно монтировать своими руками, но важно учитывать особенности строения, характеристики материала и правила работ.

Выбор профнастила для навеса

Создать навес из профнастила своими руками достаточно просто, но важно выбрать качественный материал, крепления и определить форму конструкции. Особенного внимания требуют параметры сооружения. Например, угол наклона крыши, высота навеса из профнастила и другие характеристики. Тщательный подход к каждому этапу работ позволяет создать оптимальное строение.

Высококачественный профнастил обладает следующими преимуществами:

  • Устойчивость и сохранение свойств при температурных перепадах и повышенной влажности;
  • Хороший уровень прочности и стойкость к механическим воздействиям;
  • Долговечность, длительный срок службы конструкции из профнастила;
  • Оптимальная шумо- и звукоизоляция, высокие технические характеристики;
  • Металл имеет эстетичный внешний вид, широкая цветовая гамма и стойкость цвета покрытия.

Высокие технические характеристики и оптимальные свойства профнастила позволяют использовать его для создания самых различных конструкций. Из такого материала легко построить навес для автомобиля. В любом случае важно правильно выбрать марку материала, определить тип и форму конструкции, учесть параметры сооружения для автомобиля и свойства профнастила.

Профилированные листы представлены в трех видах, которые разделяются на различные марки. Наиболее высокими техническими характеристиками обладает несущий профнастил, так как он предназначен для создания надежных сооружений, подвергающихся интенсивном воздействиям. Оптимальным вариантом для навеса для автомобиля является стеновой металл, а также универсальный тип материала. Уровень характеристик данных видов является достаточным для сооружения надежного и прочного навеса.

Конструкция

Односкатный навес из профнастила своими руками построить достаточно просто. Для этого необходимо сделать тщательный расчет и чертеж, определить форму и тип конструкции, а также расположение навеса. После этого начинается комплекс монтажных работ, в процессе которых важно учитывать все особенности. При этом навес для автомобиля или другой тип сооружения требует точного расчета количества материалов.

Конструкция гаража, навеса из профнастила может быть отдельно стоящей или пристроенной к основному зданию. В первом случае возможно создать хороший навес для автомобиля или других целей, а во втором конструкция является своеобразной верандой, которая защищает часть дома от атмосферных осадков и других факторов. В любом случае присутствуют надежные опоры, которые изготавливаются из различных материалов. Основная крыша поддерживается специальными частями конструкции, что обеспечивает надежность и долговечность. При этом важно определить угол наклона крыши сооружения, так как от этого зависит комфортная эксплуатация.

Конструкция навеса из профнастила включает в себя стойки. Такие элементы могут быть выполнены из металлических труб с прямоугольным, квадратным сечением 100×100 мм или 60×40 мм. Для стоек можно использовать и круглые трубы, которые имеют диаметр 89, 76 мм или немного больше. Стойки из металла являются достаточно надежным вариантом, но можно сделать навес из профнастила с деревянными опорами. В данном случае необходима тщательная обработка древесины, окрашивание и использование специальных защитных средств.

Стойки располагаются на расстоянии одного или полутора метров друг от друга. В зависимости от этого рассчитывается и количество опорных элементов. Необходимой деталью являются лаги из металлического профиля. После подготовки всех элементов и материалов начинается комплекс работ, включающий в себя следующие этапы:

  • Расчищение и подготовка участка своими руками, установка и бетонирование стоек. При этом важно обеспечить необходимый уклон крыши конструкции, что достигается благодаря разной высоте опорных элементов. На одной стороне стойки должны иметь несколько меньшую высоту, чем на другой. Такой создается необходимый уклон и угол крыши;
  • Монтаж горизонтальных балок, поперечных прогонов крыши осуществляется с помощью сварки и саморезов. На данном этапе следует осуществить своими руками грунтование и окрашивание всех металлических элементов, из которых состоит односкатный навес;
  • Крепление профнастила осуществляется саморезами, которые предназначены для кровельных работ. При важно обеспечить нахлест размеров в одну волну, что позволит сделать конструкцию надежной и эффективной;
  • Закрепление всех элементов крыши и профнастила для гаража должно проводиться специальным крепежом, который имеет антикоррозийное покрытие.

Данные этапы работ позволяют легко создать навес из профнастила своими руками. Отдельно стоящая конструкция является более простым вариантом, чем пристроенный тип сооружения. В данном случае необходимо обрезать листы и подогнать все элементы к стене основного здания. Также при этом следует прикрепить конструкцию навеса к несущей стене, что обеспечит хорошую прочность и устойчивость.

Надежный материал, оптимальные крепления и качественный монтаж позволяют быстро сделать навес из профнастила. При этом стоит учитывать параметры и особенности конструкции для гаража или пристройки к дому. Например, важное значение имеет наклонный угол односкатной крыши из профнастила дома, а также размеры и количество стоек. Для создания долговечной конструкции лучше всего использовать чертеж, на котором отражены все особенности, которые имеет навес для автомобиля. Точная схема, план или чертеж позволяют своими руками создать навес для гаража, прилегающий к дому. Такой материал, как профнастил отличается простой технологией обработки и поэтому монтаж не требует особенных навыков и инструмента.

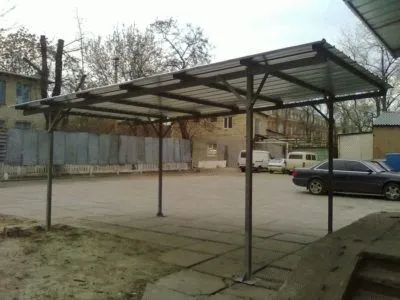

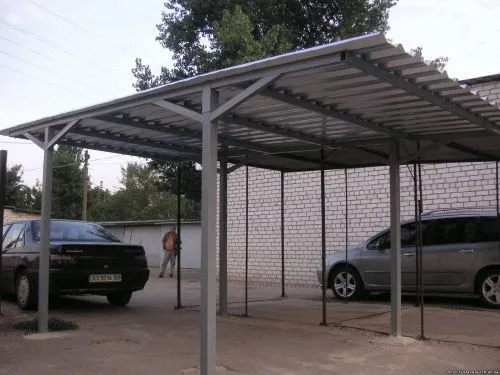

Односкатный навес из профнастила у дома для машины: фото проектов

Профнастил является оптимальным материалом для создания самых различных конструкций. Из профилированного листа легко изготовить такое практичное сооружение, как односкатный простой навес.

Источник: profnastil.center

Какой профнастил нужен для ворот?


Для изготовления ворот можно использовать различные типы профнастила, в зависимости от требований к прочности, эстетике и бюджету.

Наиболее популярными типами профнастила для ворот являются:

  1. Профнастил C8. Это самый тонкий и легкий профнастил, который применяется для изготовления небольших ворот и заборов. Он подходит для ворот, которые редко используются и не подвергаются большим механическим нагрузкам.

  2. Профнастил C10. Этот профнастил более прочный, чем C8, и может использоваться для изготовления более крупных ворот. Он также подходит для ворот, которые используются редко.

  3. Профнастил C20. Этот профнастил более толстый и прочный, чем C8 и C10. Он используется для изготовления ворот, которые часто используются и подвергаются механическим нагрузкам, например, для гаражных ворот.

  4. Профнастил H75. Это профнастил с большей высотой волны, который обладает высокой прочностью и жесткостью. Он используется для изготовления больших и тяжелых ворот, например, для въездных ворот.

Выбор профнастила зависит от веса и размеров ворот, а также от их предполагаемого использования. Рекомендуется обратиться к профессионалам, которые помогут определить необходимый тип профнастила и выполнить монтаж ворот.
