Необходимый уклон канализационной трубы диаметром 50 мм — рекомендации инженера по правильному созданию

Просмотров 1.1к. 17.01.2019 16.02.2019

1. Если рассматривать негативные последствия, которые возникают, когда отсутствует нужный уклон трубы, то можно выделить следующие аспекты: При создании канализационной системы важно соблюдать определенные рекомендации, чтобы обеспечить долгий срок службы системы. В частности, важно учесть уклон трубы канализации, который составляет 50 миллиметров.

   Какой уклон канализационной трубы следует выбрать.

2. Как рассчитывается уклон наружных труб канализации.
3. Уклон канализационной трубы в ванной комнате.
4. Как высчитать наполняемость трубопровода.
5. Видео уклон канализационных труб

Во время устройства канализационной системы, для увеличения её срока службы следует придерживаться определённых правил. Все эти правила и требования, регламентирующие какой уклон канализационной трубы на метр делать, прописаны в СНиП. Степень наклона трубы будет зависеть от её диаметра и длины. Практически всегда люди, решившие своими силами провести канализационную систему, не руководствуются никакими требованиями. Для облегчения своей задачи они делают угол наклона канализационной трубы максимальным насколько возможно. Либо совсем пропускают этот момент и делают угол максимально более острым. Некоторые, выполняющие подобную работу первый раз, всё же ищут информацию по этому вопросу и в итоге действуют согласно нормативам из СНиП.

По логике вещей, больший уклон трубы помогает обеспечить сточным водам более быстрое течение. Но в то же время быстрое течение воды не смывает всю крупную и плотную грязь. В итоге та оседает на дне канализационной трубы. В итоге это приводит к заторам, и придется быстро чистить канализационную трубу. Совсем небольшой наклон трубы или его полное отсутствие приведёт к заиливанию трубы. В этом случае совсем не будет происходить естественная очистка трубы током воды.

Если говорить о негативных последствиях, возникающих при отсутствии наклона трубы, то можно отметить следующие:

При появлении ила на внутренних стенках канализационной трубы происходит её сужение. И в результате повышения давления внутри трубы может произойти срыв воздушных сифонов. И все неприятные запахи, сдерживаемые фильтрами, проникнут в жилые помещения.

Возможно нарушение функций всей канализационной системы, если произойдёт заиливание канализационных труб.

В случае не соблюдения нормативных норм относительно уклона, возможно залитие подвала.

В случае отсутствия уклона при установке чугунных труб канализации, в результате повышенной коррозии, возникнут течи. Узнайте как выбрать канализационную трубу.

Забегая вперёд, следует отметить, что нельзя делать наклон трубы более, чем 1,5 см. на длину 1 метр.

Какой уклон канализационной трубы следует выбрать.

Что бы максимально точно вымерить угол наклона следует точно узнать общую длину канализационной трубы. Так же существуют таблицы СНиП, где прописаны нормативы уклона трубы практически для всех сантехнических устройств.
Согласно СНиПу существуют определённые нормы углов наклона (длина трубы 1 погонный метр):

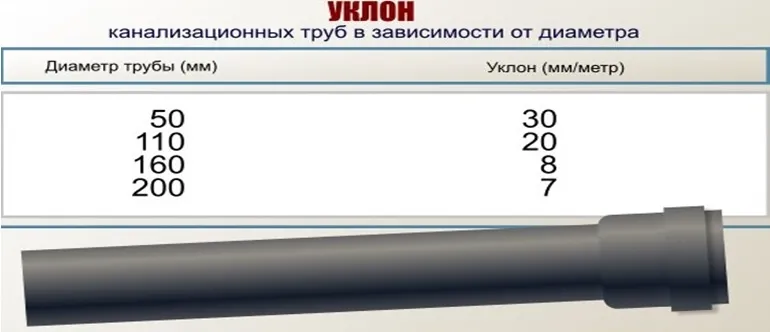

Норма уклона канализационной трубы по СНИП

Уклон канализационной трубы 50 мм = 3 сантиметра на метр длины

Уклон канализационной трубы 50 мм = 3 сантиметра на метр длины
Уклон канализационной трубы 110 мм = 2 сантиметра на метр длины
Уклон канализационной трубы 160 мм = 0.8 сантиметра на метр длины
Уклон канализационной трубы 200 мм = 0.7 сантиметра на метр длины

При повышении диаметра трубы уменьшается угол её наклона. Чтобы узнать максимально точную величину угла для трубы произвольной длины, зная её диаметр, следует общую протяжённость трубы перемножить с углом её наклона, согласно нормативам СНиП.
Например, для подсчёта угла уклона трубы длиной 20 метров и диаметром 16 см. следует 20х0,008. В результате угол наклона равен 0,16 м = 16 сантиметров. (разница в высоте двух концов трубы). Так же важно правильно соединить трубы между собой.

Как рассчитывается уклон наружных труб канализации.

При проведении канализации вне помещений в основном берутся трубы диаметром от 11 см. Расчёт делается точно так же, как и при расчёте угла наклона труб для проведения внутри помещений.

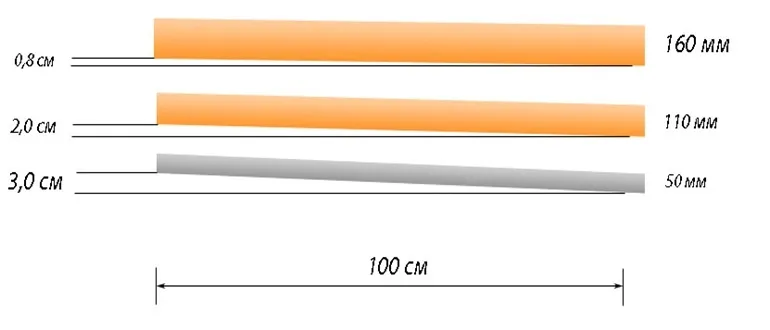

Уклона канализационной трубы

Уклон канализационной трубы в ванной комнате.

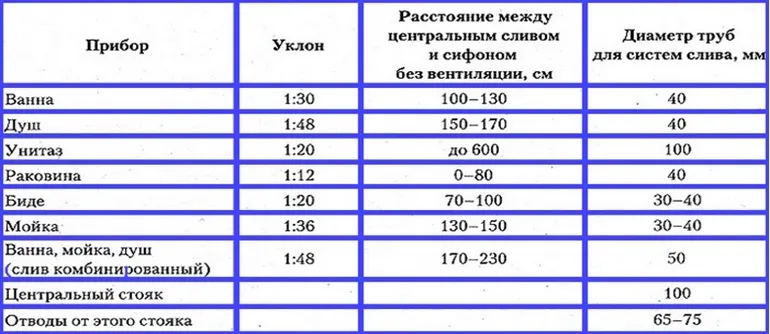

Уклон подключения канализационной трубы к стиральной машинке и другой сантехнике.

Как высчитать наполняемость трубопровода.

Эта величина требуется для выяснения скорости сточной воды и определения оптимального превышения, когда канализационная система будет исправно работать. Минимальная наполняемость, опираясь на положения СНиП составляет 0,3. Максимальная наполняемость составляет 1. Узнав расчётную наполняемость, следует (использовав формулу для проверки) сравнить получившееся значение с коэффициентом средней наполняемости труб из определённого материала.

• Коэффициент наполняемости труб, содержащих в своём составе стекло и пластик, составляет 0,5.
• Коэффициент наполняемости труб, содержащих в своём составе чугун, цемент и керамику, составляет 0,6.

Для того чтобы сравнить получившуюся величину с оптимальной:

1. Извлечь квадратный корень из получившейся величины.
2. Получившееся значение умножить на 0,7 (минимальная скорость стоков).
3. Результат сравниваем с оптимальной наполняемостью канализационной системы (смотрим на материал из которого изготовлена труба)
4. Получившийся результат должен быть либо равен оптимальной наполняемости, либо быть больше.

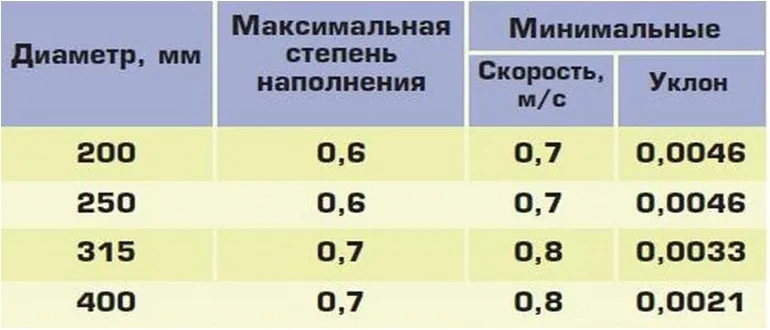

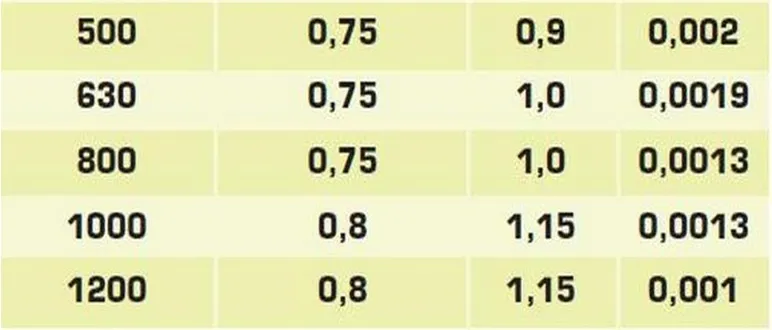

Степень наполненияи канализационной трубы

Видео уклон канализационных труб

Какой должен быть уклон на канализационной трубе?

Уклон канализационной трубы зависит от ее диаметра и типа используемого материала. Общий правилом является то, что труба должна иметь некоторый уклон для того, чтобы сток воды мог свободно течь по трубе и не задерживаться в ней, что может вызвать засоры.

Для стандартных диаметров труб, таких как 50, 75, 100 и 150 мм, рекомендуемый уклон составляет около 1-3 см на 1 метр длины трубы (или около 1-3%) в направлении от дома к канализационной системе. Важно отметить, что этот уклон должен быть равномерным, без изломов или перекосов, чтобы вода могла свободно течь.

Для труб большего диаметра и при использовании специальных материалов, таких как полипропилен или поливинилхлорид (PVC), может быть установлен другой уклон, который будет определен в соответствии с проектной документацией и стандартами строительства.

В любом случае, при установке канализационной трубы необходимо следовать инструкциям производителя и строительных норм, чтобы обеспечить правильный уклон трубы и избежать проблем в будущем.
