Нормальное давление в гидроаккумуляторе насосной станции: как проверить и поддерживать

Гидроаккумулятор — это важный элемент насосной станции, который нужно контролировать. В этой статье мы расскажем, какое давление должно быть в гидроаккумуляторе для нормальной работы насоса и как его правильно подобрать. Узнаете все о давлении в груше насосной станции и его важности для эффективной работы системы.

5 мин 1.1к. Опубликовано 10.06.2019 25.05.2019

Гидроаккумулятор в системе водоснабжения предназначен для поддержания стабильного давления. Он представляет собой герметичную емкость с эластичной мембраной. Вместе с гидроаккумулятором устанавливают датчик давления (реле), который будет автоматически контролировать работу насоса.

Содержание

1. Почему важно подобрать давление правильно
2. Как рассчитать давление
3. Как и чем его отрегулировать, как часто проверять
4. Устройство и функции гидроаккумулятора

Почему важно подобрать давление правильно

Работа водопроводной сети и ресурс бака зависят от ряда параметров:

• Грамотный выбор минимально и максимального допустимого давления воздуха, при котором происходит автоматическое включение насоса.
• Правильная установка уровня давления в устройстве.

Внутри бака присутствует две среды — воздух и вода, которая заполняет мембрану. Включение насоса приводит к запуску воды и увеличению давления. Воздух выталкивает жидкость из мембраны в трубы. После достижения оптимального показателя гидравлический аккумулятор отключается. Из-за уменьшения количества воды давление снова падает и происходит повторный запуск насоса. Гидроаккумулятор контролирует поток воздуха в системе, тем самым создавая оптимальные условия для функционирования насоса.

Прибор предотвращает повторный кратковременный запуск насоса. Это позволяет поддерживать оптимальное давление в системе. При отсутствии гидравлического аккумулятора перегревается двигатель насоса, что приводит к его поломке. При правильно заданных параметрах и настройке устройства исключается риск перепадов давления.

Как рассчитать давление

Значение давления воздуха в гидравлическом аккумуляторе устанавливает производитель. При установке агрегата можно самостоятельно рассчитать оптимальный параметр. При этом нужно ориентироваться на высоту подъема воды. Этот показатель исчисляется в метрах.

Существует формула для расчета показателя в гидроаккумуляторе:

Ратм. = (максимальная высота + 6) / 10,

где Ратм. – это минимально допустимое значение давления воздуха, а максимальная высота — наивысшая точка водозабора, измеряемая в метрах.

Если показатель будет меньше рассчитанного, то жидкость поднимется в верхнюю часть водопроводной системы. Обычно заводские настройки для систем, используемых в бытовых условиях, составляют 1-1,5 атмосферы. Этот показатель не зависит от емкости бака. Показатель может измениться из-за характеристики мембраны, которые указаны в паспорте.

При использовании гидробака с насосом показатель должен соответствовать нижнему пределу запуска насоса. Пределы включения и выключения насоса нужно отрегулировать с помощью настроек реле. Важно следить за тем, чтобы емкость была наполнено хотя бы на треть. Это предотвратит преждевременный износ агрегата.

При самостоятельной проверке и регулировании показателей необходимо придерживаться рекомендаций, обозначенных производителем в паспорте приборе. Главное правило — давление в баке должно быть ниже аналогичного показателя насоса в рабочем режиме. Разница может составлять 10-12%.

Низкий напор препятствует износу системы, но ограничивает использование приборов. Падение давления ниже 1 бар приводит к растягиванию мембраны. Избыточное давление повышает нагрузку на трубу и элементы системы, что приводит к их повреждению.

Как и чем его отрегулировать, как часто проверять

Сильные перепады давления в гидроаккумуляторе значительно уменьшают срок службы мембраны. Воздух постепенно переходит в ниппель, что приводит к растягиванию мембраны. Из-за этого она может лопнуть. Чтобы агрегат не вышел из строя раньше времени, нужно периодически делать замеры давления с помощью манометра.

В паспорте гидроаккумулятора указана частота проверок. Стандартный показатель — 2 раза в год. Перед проверкой параметра нужно слить воду из бака и отключить насос от электропитания. Проводить контроль нужно перед подключением агрегата в систему.

Процедура проверки состоит из ряда этапов:

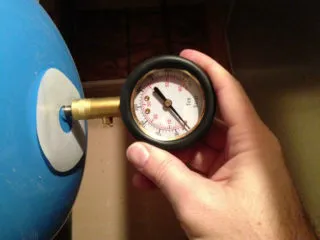

1. Проверка начального давления. Нужно отключить устройство от системы и слить жидкостью. Далее нужно подключить манометр к ниппелю и измерить давление. Оно должно соответствовать показателю, который указан в паспорте агрегата. Если параметр не соответствует норме, необходимо подкачать воздух компрессором.

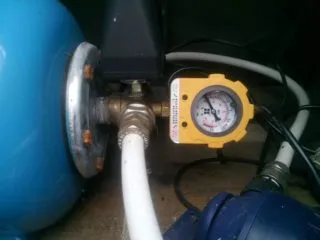

2. Проверка значений в рабочем и отключенном состоянии. Нужно включить подачу воды и снять показатель в момент запуска насоса. После закрытия крана необходимо измерить показатель в отключенном режиме.

Основные правила регулировки:

1. Включить кран, чтобы запустить систему и наполнить бак водой. После этого давление начнет снижаться до тех пор, пока не достигнет нижнего значения. В этот момент реле сработает и можно снять показатель с манометра.
2. Закрыть кран. Подача воды прекратится, а насос продолжит работать. Это приведет к увеличению давления в устройстве. Когда показатель достигнет максимальной отметки, установленной для системы, гидроаккумулятор придет в действие. Нужно снова записать данные.
3. Полученные в результате проверок данные нужно сравнить. Оптимальные показатели обозначены в паспорте прибора.
4. Если значения сильно отличаются, нужно провести регулировку гаечным ключем. Понадобится затянуть гайку, чтобы уменьшить давление. Для увеличения показателя необходимо ослабить гайку. Повторять эти действия требуется, пока не будет достигнут необходимый параметр.

Контроль давления важен в той же мере, что и контроль напора воды. Минимальный и максимальный показатель давления на реле должны быть определены без погрешностей. Превышение значений может привести к поломке оборудования.

Гидравлический аккумулятор может выйти по следующим причинам:

• частый запуск воды;
• протечка клапана;
• низкое давление на момент впуска/ спуска жидкости.

Перед выявлением причины неисправности нужно определить точное давление в насосной станции. Если оно сильно отклонено от нормы повреждается мембрана, реле или корпус. В таких случаях понадобится замена поврежденной детали. Чтобы прибор прослужил долго, необходимо проводить профилактику: проверять и регулировать механические элементы, а также правильно устанавливать давление в устройстве.

Устройство и функции гидроаккумулятора

Гидроаккумулятор представляет собой небольшую коробку с дополнительными элементами под крышкой, которые отвечают за его работу. Аккумулятор крепится к выходу штуцера емкости. Механизм оснащен пружинами, необходимыми для регулирования гаек.

Принцип работы устройства:

• Пружины соединяются с мембраной, которая контролирует силу нажима.
• В помпу подается сигнал о включении.
• В процессе наполнения бака увеличивается давление. После этого устройство дезактивирует помпу, подавая соответствующий сигнал.
• По ходу расходования воды нажим становится слабее. Система автоматически запускает двигатель.

Попавшая в емкость жидкость приводит к растягиванию резиновой мембраны, вытесняя воздух из полости. Давление в гидравлическом аккумуляторе увеличивается

Помимо этого гидравлический ккумулятор выполняет ряд функций:

• исключает риск гидроудара, который может произойти из-за быстрого изменения скорости подачи воды;
• поддерживает в устройстве минимальный запас воды;
• контролирует запуск и отключение насоса.

Почему часто рвется груша в насосной станции?

Если груша в насосной станции рвется, это может быть связано с несколькими причинами:

1. Износ резины. Если груша изготовлена из резины и использовалась длительное время, то она может износиться и потерять свою упругость. В результате этого груша может лопнуть или разорваться.

2. Неправильное использование. Если груша используется неправильно, например, если она слишком сильно сжимается или не правильно устанавливается на насосную головку, то это может привести к ее повреждению.

3. Давление в системе. Если давление в системе слишком высокое, это может привести к повреждению груши. В этом случае рекомендуется проверить давление в системе и установить регулятор давления, если необходимо.

4. Выбор неправильной груши. Если груша не подходит для конкретной насосной станции, например, если она не соответствует диаметру насосной головки или не подходит по материалу, то это может привести к ее повреждению.

Для того чтобы избежать рванья груши в насосной станции, необходимо выбирать грушу правильного размера и материала для конкретной насосной головки, устанавливать ее правильно и следить за давлением в системе. Если груша все же повреждается, ее необходимо заменить как можно скорее, чтобы избежать повреждения насосной станции или других элементов системы.
