Обязательна ли установка УЗО для газового котла в частном доме?

Помимо обычных электрических устройств, в жилых домах применяются аппараты, неисправность которых может привести к возгоранию и даже взрыву всего здания. К таким устройствам относятся газовые двухконтурные котлы, которые обеспечивают жильцов не только теплом, но и горячей водой.

В некоторых проектах электроснабжения такие аппараты присоединяются к сети 220В через выделенную линию, другие проектировщики подключают питание при помощи обычной розетки. Поэтому на различных форумах обсуждается вопрос, нужно ли ставить УЗО на газовый котел.

Что сказано в ПУЭ?

В «библии» электромонтёров Правилах Устройства Электроустановок отсутствует раздел, регламентирующий установку защитной аппаратуры на газовые приборы, поэтому при проектировании и монтаже электропроводки следует учитывать требования для обычных электроприборов.

Согласно ПУЭ п.7.1.72 обязательной является установка УЗО или другого прибора дифзащиты только при отсутствии защитного заземления, а так же в тех случаях, если из-за значительной протяжённости линий существует опасность не срабатывания максимальной защиты в автоматическом выключателе.

Единственное требование устанавливать УЗО или дифавтомат независимо от наличия заземления, находится в ПУЭ п.7.1.71. Здесь указано, что такие защитные устройства необходимо подключать к розеткам, к которым подключены переносные электроприборы.

Поэтому в тех случаях, когда котёл устанавливается на кухне, и включён в ту же группу розеток, к которой подключены миксер и другая мелкая кухонная техника установка дифзащиты является обязательной, но это связано не с котлом, а с остальными кухонными аппаратами.

Требования фирм-производителей

С другой стороны, многие (но не все) производители двухконтурных котлов включают в инструкцию пункт о необходимости подачи питания через отдельную линию, а некоторые требуют дополнительно устанавливать УЗО на газовый котел.

Учитывая, что принцип работы и конструкция аппаратов, изготовленных разными фирмами, аналогичен, можно сделать вывод, что выделенная линия и дифзащита являются желательными, но прибор можно включить в обычную розетку.

Важно! Несоблюдение этих пунктов инструкции (при их наличии) может быть основанием для отказа в гарантийном ремонте.

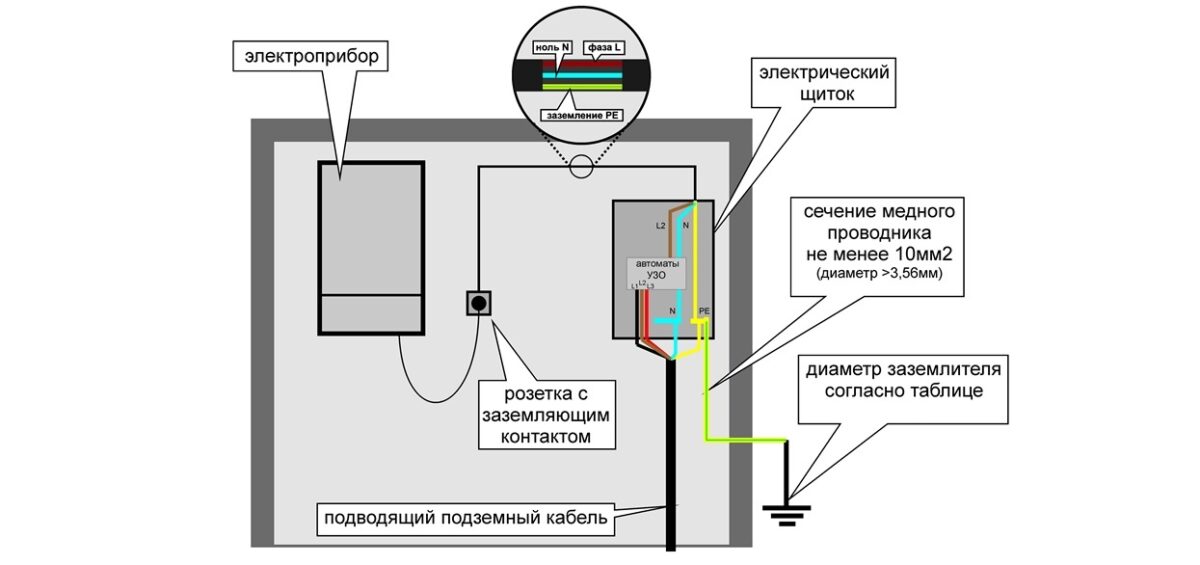

Нужно ли заземлять газовый котел?

Если нужно ли ставить УЗО на газовый котел разные проектировщики имеют разное мнение, то по поводу заземления в нормативных документах имеются чёткие требования. В ПУЭ п.7.1.68 указано, что к контуру заземлерия должны присоединяться металлические части и корпуса всех бытовых приборов и светильников.

Кроме общих требований безопасности имеются факторы, относящиеся непосредственно к газовым котлам:

• Отвод статического электричества. При движении через аппарат газа в нём может появиться заряд статического напряжения, как в шерстяном свитере. При наличии утечки газа появившаяся из-за этого заряда искра вызовет взрыв и пожар.
• Отвод напряжения, наведённого в газовых трубах. В случае попадании молнии в металлоконструкции здания в газовых трубах может появляться высоковольтный импульс, и при отсутствии заземления возможно возникновение искры.
• Контроль горения. Некоторые модели котлов являются «фазозависимыми» и для работы систем автоматики им необходимо наличие не только фазы и нейтрали, но и заземления. При работе в них производится контроль тока ионизации и при отсутствии земли будет происходить аварийное отключение.

Стабилизатор или реле напряжения

Кроме вопроса ставить ли УЗО на газовый котел для защиты от поражения электричеством и заземления для защиты от статического электричества для надёжной работы аппарата его необходимо защищать от перенапряжения, которое может вывести из строя электронную плату управления.

Для предотвращения этих проблем необходимо установить специальное защитное устройство — реле напряжения РН или стабилизатор. Каждый из этих приборов имеет свои особенности.

Стабилизаторы напряжения

Это устройство обеспечивает постоянное выходное напряжение при колебаниях напражения сети. Точность регулировки выходных параметров, в зависимости от модели, составляет ±5 или 10%. В отличие от РН, этот аппарат имеет бОльшие габариты и стоимость, поэтому он обычно устанавливается рядом с защищаемым электроприбором.

Стабилизатор напряжения рекомендуется устанавливать при постоянных значительных перепадах напряжения. Такие ситуации возникают чаще всего в сельской местности при большой протяжённости ЛЭП и неравномерном распределении нагрузки по фазам.

Реле контроля напряжения

Кроме колебаний напряжения, связанных с большой длиной кабелей, при отгорании нулевого провода или коротком замыкании возможно значительное повышение напряжения в розетке, вплоть до 380В. Для защиты от выхода из строя оборудования в этих ситуациях используется реле контроля напряжения.

Такой защитный прибор отключает питание линии при слишком высоком или слишком низком напряжении и повторно включает его через заданный промежуток времени после повторной проверки параметров сети.

Реле напряжения существуют двух типов:

• Розеточное. Этот прибор включается в обычную розетку при помощи встроенных штырьков, а на передней панели имеется розетка для подключения электроприборов. Разновидностью таких аппаратов являются удлинители, в которых реле встраивается в розеточный блок. Максимальный ток этих устройств ограничен током розетки и составляет 16А.
• Модульное. Устанавливается в электрощит и крепится на DIN-рейку. В щитке однофазные реле занимают место трёх стандартных модулей. Максимальный номинальный ток этих аппаратов достигает 80А и должен быть равен или больше вышестоящего автоматического выключателя.

Реле напряжения целесообразно использовать при стабильных параметрах сети для защиты от аварийного перенапряжения.

Вывод

В связи с отсутствием чётких указаний нужно ли ставить УЗО на газовый котел в ПУЭ и других документах, каждый проектировщик решает эту проблему самостоятельно, учитывая требования, находящиеся в инструкции к прибору.

Однако, руководствуясь правилом, что безопасности много не бывает, желательна установка хотя бы одного прибора дифзащиты, если не на линию с котлом, то хотя бы после вводного автомата.

И обязательной является монтаж линии заземления и подключения к ней корпуса устройства или заземляющей клеммы в розетке. Рекомендуется так же установка РН или стабилизатора.
