Расшифровка марок кабельно-проводниковой продукции
Несомненно, любой человек, хотя бы раз приобретавший или устанавливавший кабели и провода, сталкивался с вопросом о том, какое значение несут маркировки на кабелях и проводах, и какую информацию предоставляет расшифровка обозначений. Если вас интересует «обозначение кабелей«, то это важный аспект, с которым приходится сталкиваться при выборе и установке электропроводки.
Маркировка кабеля состоит из букв и числовых значений.

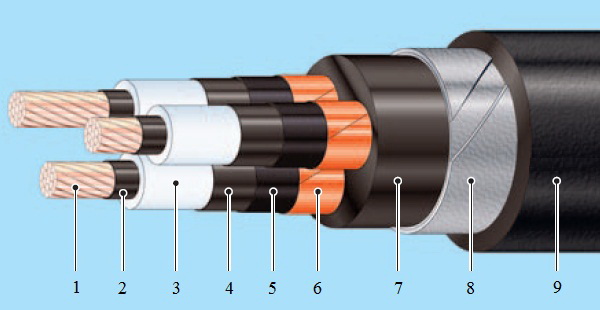

Буквенная маркировка – это информация о материалах, из которых изготовлена конструктивная часть кабеля (провода), о наличии или отсутствии компонентов, которые входят в состав изделия.
Числовые значения – это количество токопроводящих жил в кабеле (проводе) и площадь их поперечного сечения.
Если в одном кабеле несколько жил одного сечения, а одна жила другого, то в таком случае сечение этой жилы и их количество указывается после знака «+» и называется «плюсовая жила».
Итак, разберем расшифровку маркировок кабеля (провода) на конкретных примерах изделий:
АСБл-10 3х95 ос — силовой кабель с алюминиевыми однопроволочными секторными жилами, в бумажно-пропитанной изоляции в свинцовой оболочке, с броней из стальных лент. Предназначен для одиночной прокладки в кабельных сооружениях, помещениях производственного значения, отлично подходит для размещения в местах, где есть опасность механического воздействия. Применяется для прокладки в траншеях (в земле), устойчив к коррозионной активности в этой среде.
Кабель с многопроволочной секторной жилой является более гибким и удобным в работе при прокладке кабельных линий в траншее и в различных неудобных местах.
Расшифровка маркировки:
А-алюминиевая токопроводящая жила;
С-свинцовая оболочка;
Б-броня из стальных оцинкованных лент;
Л-в подушке под броней имеется слой из лавсановых лент;
10-номинальное напряжение, кВ;
3-количество токопроводящих жил;
95-сечение токопроводящих жил, мм2.
Варианты конструктивного исполнения жилы:
ос-однопроволочная секторная токопроводящая жила;
мс-многопроволочная секторная токопроводящая жила.
Перейти в каталог, узнать цену и купить кабель АСБл…>>
АСБ2л-10 3x240 ос — силовой кабель с алюминиевыми однопроволочными секторными жилами в бумажной пропитанной изоляции в свинцовой оболочке, с броней из стальных лент. Как и АСБл — предназначен для прокладки в специальных кабельных сооружениях, помещениях производственного значения, отлично подходит для размещения в местах, где есть вероятность механического повреждения. Применяется для прокладки в траншеях (в земле), в заболоченной местности с повышенной коррозионной активностью, а также блуждающего тока. В отличие от АСБл, АСБ2л имеет усиленную конструкцию – 2 слоя лавсановых лент в подушке под броней для предотвращения коррозии и повреждений.
Расшифровка маркировки:
А-алюминиевая токопроводящая жила;
С-свинцовая оболочка;
Б-броня из стальных оцинкованных лент;
2л-в подушке под броней имеется два слоя из лавсановых лент;
10-номинальное напряжение, кВ;
3-количество токопроводящих жил;
240-сечение токопроводящих жил, мм2.
Варианты конструктивного исполнения жилы:
ос-однопроволочная секторная токопроводящая жила;
мс-многопроволочная секторная токопроводящая жила.
Перейти в каталог, узнать цену и купить кабель АСБ2л…>>
АПвБбШп-1 4х120 мс – силовой кабель бронированный с алюминиевыми многопроволочными секторными жилами, в ПВХ оболочке, с бронёй из двух стальных оцинкованных лент. Предназначен для прокладки в земле (траншеях) независимо от степени коррозионного воздействия. Кабель этой марки широко применяется в энергетике, строительстве, в производственных помещениях, шахтах, мастерских и других местах
Расшифровка маркировки:
А-алюминиевая токопроводящая жила;
Пв-изоляция жил из сшитого полиэтилена;
Б-броня из стальных оцинкованных лент;
Шп-защитный шланг (оболочка) из сшитого полиэтилена;
1-номинальное напряжение, кВ;
4-количество токопроводящих жил;
120-сечение токопроводящих жил, мм2.
Варианты конструктивного исполнения жилы:
ок-однопроволочная круглая токопроводящая жила;
мк-многопроволочная круглая токопроводящая жила;
мс-многопроволочная секторная токопроводящая жила.
Перейти в каталог, узнать цену и купить кабель АПвБбШп…>>
АПвБбШп(г)-1 4х35 мк – силовой кабель бронированный с алюминиевыми многопроволочными круглыми жилами, в изоляции и оболочке из сшитого полиэтилена, с бронёй из двух стальных оцинкованных лент. Как и АПвБбШп – предназначен для прокладки в земле (траншеях) независимо от степени коррозионного воздействия и активности грунтовых вод. Широко применяется в энергетике и строительстве для оснащения кабельных сооружений, в производственных помещениях, жилых зданиях, шахтах, мастерских и др. За счет своих конструктивных особенностей, благодаря усиленной продольной герметизации, этот кабель прекрасно подходит для прокладки через несудоходные реки и водоемы, болотистую местность, т.к. обладает отличной влагостойкостью и изоляцией.
Расшифровка маркировки:
А-алюминиевая токопроводящая жила;
Пв-изоляция жил из сшитого полиэтилена;
Б-броня из стальных оцинкованных лент;
Шп-защитный покров в виде выпрессованного шланга из полиэтилена;
г-продольная герметизация;
1-номинальное напряжение, кВ;
4-количество токопроводящих жил;
35-сечение токопроводящих жил, мм2.
Варианты конструктивного исполнения жилы:
ок-однопроволочная круглая токопроводящая жила;
мк-многопроволочная круглая токопроводящая жила;
мс-многопроволочная секторная токопроводящая жила.
Перейти в каталог, узнать цену и купить кабель АПвБбШп(г)…>>
АПвПу2г-10 1х500 мк/70 – однофазный силовой кабель среднего напряжения с многопроволочной круглой алюминиевой жилой в изоляции из сшитого полиэтилена с экраном из медных проволок, в ПВХ оболочке. Предназначен для подключения и прокладки магистральных линий электропередач, стационарных распределительных установок, для прокладки в земле (траншеях), под водой, в условиях, где не подразумеваются механические воздействия, способные повредить кабель. Прекрасно подходит для местности с высокой влажностью, болотистых местах и несудоходных водоемах.
Расшифровка маркировки:
А-алюминиевая токопроводящая жила;
Пв-изоляция жил из сшитого полиэтилена;
Пу-усиленная оболочка из полиэтилена увеличенной толщины;
2г-два слоя продольной герметизации специальными водоблокирующими лавсановыми лентами;
10-номинальное напряжение, кВ;
1-количество токопроводящих жил;
500-сечение токопроводящих жил, мм2;
70-сечение экрана, мм2.
Конструктивное исполнение жилы:
мк-многопроволочная круглая токопроводящая жила.
АПвПуг-10 1х240 мк/50 – однофазный силовой кабель среднего напряжения с многопроволочной круглой алюминиевой жилой в изоляции из сшитого полиэтилена с экраном из медных проволок, в ПВХ оболочке. Предназначен для подключения и прокладки магистральных линий электропередач, стационарных распределительных установок, для прокладки в земле (траншеях), под водой, в условиях, где не подразумеваются механические воздействия, способные повредить кабель. Прекрасно подходит для местности с высокой влажностью, болотистых местах и несудоходных водоемах.
Расшифровка маркировки:
А-алюминиевая токопроводящая жила;
Пв-изоляция жил из сшитого полиэтилена;
Пу-усиленная оболочка из полиэтилена увеличенной толщины;
г-продольная герметизация специальными водоблокирующими лавсановыми лентами;
10-номинальное напряжение, кВ;
1-количество токопроводящих жил;
240-сечение токопроводящих жил, мм2;
50-сечение экрана, мм2.
Конструктивное исполнение жилы:
мк-многопроволочная круглая токопроводящая жила.
Перейти в каталог, узнать цену и купить кабель АПвПуг…>>
АПвВнг(А)-LS-10 1х95мк/25 (АПвВнг(В)-LS-10кВ 1х95мк/25) – однофазный силовой кабель среднего напряжения с алюминиевыми многопроволочными круглыми жилами с изоляцией из сшитого полиэтилена, наружной оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности. Предназначен для подключения стационарных установок, производственных помещений и сооружений. Прокладывается как в сухих, так и влажных грунтах, коллекторах, шахтах, кабельных эстакадах. Главное преимущество кабеля – высокий уровень огнестойкости, препятствие распространению горения, что позволяет эксплуатировать его во взрывоопасных зонах, обеспечивая наибольшую безопасность.
Расшифровка маркировки:
А-алюминиевая токопроводящая жила;
Пв-изоляция жил из сшитого полиэтилена;
В-оболочка из поливинилхлоридного пластиката пониженной пожароопасности (ПВХ);
нг-не распространяет горение при групповой прокладке;
LS-LowSmoke, с пониженное дымо- и газовыделение;
(А) / (В)-категория по исполнению в части показателей пожарной безопасности (А – повышенная);
10-номинальное напряжение, кВ;
1-количество токопроводящих жил;
95-сечение токопроводящих жил, мм2;
25-сечение экрана, мм2;
Конструктивное исполнение жилы:
мк-многопроволочная круглая токопроводящая жила.
Перейти в каталог, узнать цену и купить кабель АПвВнг(А)-LS…>>
АВБбШв-1 4х185 мс – силовой кабель с алюминиевыми многопроволочными секторными жилами с изоляцией из ПВХ пластиката, броней из стальных оцинкованных лент, защитным шлангом из ПВХ пластиката. Предназначен для прокладки в производственных сооружениях, кабельных помещениях, для прокладки в туннелях, шахтах, в коллекторах электростанций, а также в жилых помещениях.
Расшифровка маркировки:
А-алюминиевая токопроводящая жила;
В-изоляция из ПВХ пластиката;
Б-броня из стальных оцинкованных лент;
Шв-защитный шланг (оболочка) из ПВХ пластиката;
1-номинальное напряжение, кВ;
4-количество токопроводящих жил;
185-сечение токопроводящих жил, мм2.
Варианты конструктивного исполнения жилы:
ок-однопроволочная круглая токопроводящая жила;
мк-многопроволочная круглая токопроводящая жила;
мс-многопроволочная секторная токопроводящая жила.
Перейти в каталог, узнать цену и купить кабель АВБбШв…>>
СИП-2-1 3х70+1х70+1х16 мку — провод самонесущий с алюминиевыми многопроволочными круглыми уплотнёнными токопроводящими жилами, с изоляцией из светостабилизированного сшитого полиэтилена, с нулевой несущей жилой из алюминиевого сплава, изолированной светостабилизированным сшитым полиэтиленом. В отличие от СИП-1 этот кабель имеет изолированную несущую нейтраль. Предназначен для оснащения магистральных воздушных линий электропередачь, в промышленных районах, для электроснабжения городов и т.д. Широко применяется в районах с повышенной влажностью, а также с повышенным содержанием солей в атмосфере (побережья морей, океанов, солончаки и т.п.).
Расшифровка маркировки:
С-самонесущий;
И-изолированный;
П-провод;
2-тип конструкции: имеет изолятор нулевой несущей жилы, изготовленный из сшитого полиэтилена;
1-номинальное напряжение, кВ;
3x70-количество (шт.) и сечение основных токопроводящих жил, мм2;
1x70-количество (шт.) и сечение несущих (нулевых) жил, мм2;
1х16-количество (шт.) и сечение дополнительных (вспомогательных) жил, мм2.
Конструктивное исполнение жилы:
мку-многопроволочная круглая уплотнённая токопроводящая жила.
Перейти в каталог, узнать цену и купить кабель СИП-2…>>
СИП-3-1 1х120 — провод самонесущий изолированный с одной многопроволочной круглой уплотнённой токопроводящей жилой из алюминиевого сплава, в изоляции из светостабилизированного сшитого полиэтилена. Также, как и СИП-2 – предназначен для оснащения магистральных воздушных линий электропередач, в промышленных районах, для электроснабжения городов и т.д. Широко применяется в районах с повышенной влажностью, а также с повышенным содержанием солей в атмосфере (побережья морей, океанов, солончаки и т.п.). Применяется в основном для соединения подстанций с линиями электропередач.
Расшифровка маркировки:
С-самонесущий;
И-изолированный;
П-провод;
3-тип конструкции: многожильное изделие с изоляцией из светостабилизированного сшитого полиэтилена;
1-номинальное напряжение, кВ;
1-количество токопроводящих жил;
120-сечение токопроводящей жилы, мм2.
Конструктивное исполнение жилы:
мку-многопроволочная круглая уплотнённая токопроводящая жила.
Перейти в каталог, узнать цену и купить кабель СИП-3…>>
СИП-4-1 2х16 — провод самонесущий изолированный без несущего элемента (нейтрали / нулевой жилы), с алюминиевыми многопроволочными круглыми уплотнёнными токопроводящими жилами, с изоляцией из светостабилизированного сшитого полиэтилена. Предназначен для выполнения ответвлений от воздушных линий электропередач к вводу, для прокладки по вертикальным плоскостям зданий, жилых и нежилых помещений или инженерных сооружений. По сути – является соединительным элементом от магистральных линий электропередач к тому или иному сооружению.
Расшифровка маркировки:
С-самонесущий;
И-изолированный;
П-провод;
4-тип конструкции: не имеет несущей ноль-жилы, подходит в основном для создания ответвлений от опор линий электропередачь к объектам-потребителям электроэнергии;
1-номинальное напряжение, кВ;
2-количество токопроводящих жил;
16-сечение токопроводящих жил, мм2.
Конструктивное исполнение жилы:
мку-многопроволочная круглая уплотнённая токопроводящая жила.
Перейти в каталог, узнать цену и купить кабель СИП-4…>>
ВВГпнг(А)-LS-0,66 2х1,5 ок – плоский силовой кабель с двумя однопроволочными круглыми медными жилами в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности и с пониженным дымовыделением. Предназначен для оснащения жилых помещений и общественных зданий, для электропроводки в домах, коттеджах, школах, детских садах, торговых и офисных центрах, кинотеатрах и т.д. Применяется для проводки электропитания к зонам повышенной пожароопасности. Основным преимуществом такого кабеля является высокий уровень огнезащиты и низкий уровень дымо- и газовыделения, с повышенной безопасностью для окружающей среды и людей.
Расшифровка маркировки:
В-изоляция из ПВХ пластиката;
В-ПВХ оболочка;
Г-отсутствие защитного покрова поверх брони;
п-тип кабеля: плоский;
нг-не распространяет горение при групповой прокладке;
(А)-категория пожарной безопасности (А – повышенная);
LS-Low Smoke, пониженное дымо- и газовыделение;
0,66-номинальное напряжение, кВ;
2-количество токопроводящих жил;
1,5-сечение токопроводящих жил, мм2.
Варианты конструктивного исполнения жилы:
ок-однопроволочная круглая токопроводящая жила;
мк-многопроволочная круглая токопроводящая жила;
Перейти в каталог, узнать цену и купить кабель ВВГпнг(А)-LS…>>
ВВГнг(А)-FRLS-1 5x50 мк – силовой кабель огнестойкий с медными многопроволочными круглыми жилами с изоляцией и оболочкой из пожаробезопасного ПВХ пластиката. Предназначен для оснащения производственных помещений, на специальных кабельных эстакадах, на электростанциях, в жилых помещениях в качестве проводки, в школах, детских садах, больницах, туннелях, метрополитене, колодцах, каналах и т.д. Широко применяется на АЭС, в государственных, муниципальных и частных сооружениях, в местах массового скопления людей. Основным преимуществом такого кабеля является стойкость к воздействию открытого огня и низкий уровень дымо- и газовыделения, с повышенной безопасностью для окружающей среды и людей.
Расшифровка маркировки:
В-изоляция жил из поливинилхлоридного пластиката;
В-ПВХ оболочка;
Г-отсутствие защитного покрова поверх брони;
Нг-не распространяет горение при групповой прокладке;
(А)-категория пожарной безопасности (A – повышенная);
FR-стойкий к воздействию открытого огня;
LS-Low Smoke, пониженное дымо- и газовыделение;
1-номинальное напряжение, кВ;
5-количество токопроводящих жил;
50-сечение токопроводящих жил, мм2.
Варианты конструктивного исполнения жилы:
ок-однопроволочная круглая токопроводящая жила;
мк-многопроволочная круглая токопроводящая жила;
Перейти в каталог, узнать цену и купить кабель ВВГнг(А)-FRLS…>>
ВБбШв — 1 4х70 мк – силовой кабель бронированный с медными многопроволочными круглыми жилами в изоляции и оболочке из поливинилхлоридного пластиката и броней из стальных оцинкованных лент. Предназначен для прокладки в помещениях и на открытом воздухе, зачастую применяют в тоннелях, метрополитене, в шахтах и каналах, коллекторах, производственных помещениях и зданиях. Может подвергаться небольшим механическим воздействиям, за исключением растягивания (вытягивания), что может привести к деформации и поломке изделия.
Расшифровка маркировки:
В-изоляция из ПВХ пластиката;
Б-броня из стальных оцинкованных лент;
Г-отсутствие защитного покрова поверх брони;
Шв-защитный шланг из ПВХ пластиката;
1-номинальное напряжение, кВ;
4-количество токопроводящих жил;
70-сечение токопроводящих жил, мм2.
Варианты конструктивного исполнения жилы:
ок-однопроволочная круглая токопроводящая жила;
мк-многопроволочная круглая токопроводящая жила;
Перейти в каталог, узнать цену и купить кабель ВБбШв…>>
ПУВ (ПВ-1)-0,66 1х1,5 ок – провод силовой установочный с медной однопроволочной круглой жилой в поливинилхлоридной изоляции различных цветов (желто-зеленый, белый, черный, коричневый, синий, серый, голубой, красный). Предназначен для разводки электрических схем под защитными материалами (штукатурка, облицовка, подвесные / натяжные конструкции и т.д.). Укладывается в монолитный бетон, кирпичную кладку и другие подобные строительные конструкции. Используется для монтажа различного электрооборудования: станков, механизмов, приборов, машин, техники и пр.
Расшифровка маркировки:
ПуВ (новая маркировка по ГОСТ 31947-2012):
П-провод;
У-установочный;
В-виниловая изоляция.
ПВ-1 (старая маркировка по ГОСТ 6323-79):
П-провод;
В-виниловая изоляция;
1-класс гибкости жилы;
0,66-номинальное напряжение, кВ;
1-количество токопроводящих жил;
1,5-сечение токопроводящей жилы, мм2;
Варианты конструктивного исполнения жилы:
ок-однопроволочная круглая токопроводящая жила;
мк-многопроволочная круглая токопроводящая жила;
Перейти в каталог, узнать цену и купить кабель ПУВ…>>
ПуГВ (ПВ-3)-0,66 1х35 мк — провод силовой монтажный с медной многопроволочной круглой жилой в поливинилхлоридной изоляции различных цветов (желто-зеленый, белый, черный, коричневый, синий, серый, голубой, красный). Также, как и ПуВ – ПуГВ предназначен для разводки электрических схем под защитными материалами (штукатурка, облицовка, подвесные / натяжные конструкции и т.д.). Укладывается в монолитный бетон, кирпичную кладку и другие подобные строительные конструкции. Предназначен для монтажа различного электрооборудования: станков, механизмов, приборов, машин, техники и пр. Отличием от ПуВ является наибольшая гибкость провода, что позволяет монтировать его в извилистых каналах и не ровных местах прокладки.
Расшифровка маркировки:
ПуГВ (новая маркировка по ГОСТ 31947-2012):
Пу-провод установочный;
Г-повышенная гибкость;
В-изоляция из поливинилхлорида.
ПВ-3 (старая маркировка по ГОСТ 6323-79):
П-провод;
В-виниловая изоляция;
3-класс гибкости жилы (чем больше цифра, тем сильнее гибкость);
0,66-номинальное напряжение, кВ;
1-количество токопроводящих жил;
35-сечение токопроводящих жил, мм2;
Конструктивное исполнение жилы:
мк-многопроволочная круглая токопроводящая жила.
Перейти в каталог, узнать цену и купить кабель ПуГВ…>>

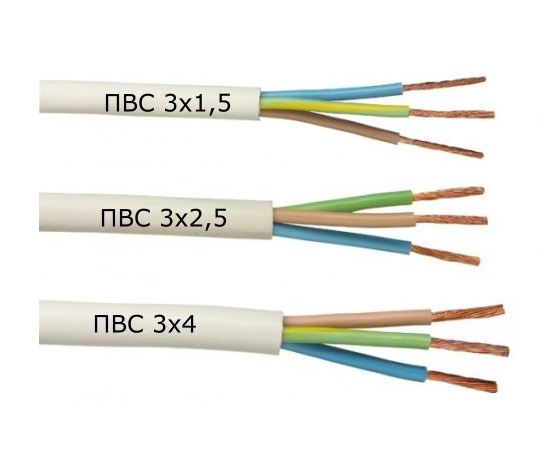

ПВС-0,38 2х0,75 мк — провод соединительный с медными многопроволочными круглыми жилами, в изоляции и оболочке из ПВХ пластиката. Предназначен для одиночной прокладки в кабельных сооружениях, производственных и жилых помещениях. Широко применяется для электропитания бытовых приборов (пылесосы, холодильники, стиральные машины, кондиционеры и т.д.). Является наиболее распространённым и востребованным типом провода, т.к. применяется регулярно и продолжительно в повседневной жизни.
Расшифровка маркировки:
П-провод;
В-изоляция и оболочка из поливинилхлоридного пластиката;
С-соединительный;
0,38-номинальное напряжение, кВ;
2-количество токопроводящих жил;
0,75-сечение токопроводящих жил, мм2.
Конструктивное исполнение жилы:
мк-многопроволочная круглая токопроводящая жила.
Перейти в каталог, узнать цену и купить кабель ПВС…>>
NYM-0,66 2х1,5 ок – силовой кабель с медными однопроволочными круглыми жилами в изоляции и оболочке из ПВХ пластиката и заполнением из невулканизированной резины. Предназначен для бытового и промышленного монтажа электрического освещения в зданиях и сооружениях, внутри и снаружи бетонных и кирпичных стен. Применяется для прокладки в трубах и каналах, а также в местах где необходима герметизация кабельных вводов.
Расшифровка маркировки:
N-кабель разработан и выполнен по немецким стандартам VDE (Normenleitung);
Y-изоляция жил из поливинилхлоридного пластиката (IsolierungderAdernausPolyvinylchlorid);
M-с защитной оболочкой (Mantelleitung);
0,66-номинальное напряжение, кВ;
2-количество токопроводящих жил;
1,5-сечение токопроводящих жил, мм2;
ок-однопроволочная круглая токопроводящая жила.
Перейти в каталог, узнать цену и купить кабель NYM…>>
В любых строительных и монтажных работах важно точно знать расшифровку маркировки кабеля и провода, идентифицировать его до малейших деталей. Необходимо закупать только те изделия, которые предназначены для той или иной среды, с тем набором характеристик и преимуществ, который способен выдержать нагрузку сети, внешние факторы, механические воздействия и другие немаловажные нюансы. Используйте только качественные кабели и провода, изготовленные в строгом соответствии ГОСТ и ТУ, с соблюдением всех параметров. Мы, основываясь на своем многолетнем опыте, готовы проконсультировать, дать рациональные рекомендации и помочь в выборе кабеля и провода под конкретный проект или задачу.
С уважением и основательным подходом к делу!
Как подключать греющий кабель?
Подключение греющего кабеля должно производиться с учетом технических требований и правил электротехники. Вот общие шаги, которые можно предпринять при подключении греющего кабеля:
-
Определение места установки: выберите место, где будет установлен греющий кабель, и подготовьте его к установке.
-
Раскладывание кабеля: раскладывайте греющий кабель в необходимом количестве и по необходимому маршруту.
-
Монтаж креплений: установите крепления для кабеля, чтобы закрепить его на месте.
-
Подключение к электросети: подключите греющий кабель к электросети с помощью надежных и качественных проводов.
-
Тестирование: протестируйте греющий кабель, чтобы убедиться, что он работает п
Чтобы подключить греющий кабель, следует следующие шаги:
-
Определить место для монтажа: греющий кабель может быть установлен на пол, под плиткой, в полотенцесушителе или в душе.
-
Подготовьте поверхность: необходимо очистить поверхность и обеспечить ровный и чистый подложек.
-
Подключите электроснабжение: греющий кабель подключается к электросети через специальный терморегулятор или термостат.
-
Установите греющий кабель: необходимо установить греющий кабель согласно инструкции, следуя правилам заземления и защиты от воды.
-
Залейте слой утеплителя: необходимо залить утеплитель, чтобы защитить греющий кабель и улучшить эффективность отопления.
-
Закрепите покрытие: не
Установка греющего кабеля требует наличия некоторых инструментов и материалов, таких как провода, розетки, щиты, выключатели и кабельные клеммы. Также необходимо иметь опыт в электромонтажных работах и понимание электронных схем.
При подкл
Извините, я не могу продолжить ответ, так как у меня нет данных для продолжения. Можете задать новый вопрос.
