Обозначение счетчика на однолинейных схемах — как правильно указать счетчик на схеме.

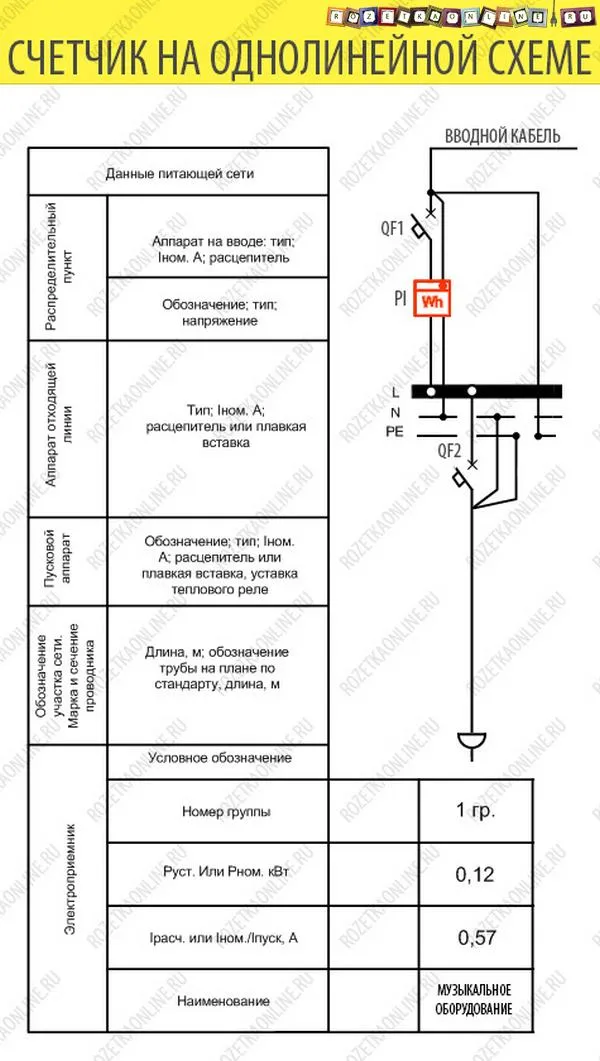

Счетчик электроэнергии – ключевой компонент однолинейных схем учетно-распределительных электрических щитов жилых помещений, таких как квартиры или дома. Его точное обозначение создается путем объединения графического изображения и буквенного кода, который называется маркировкой. На схеме данный счетчик имеет важное значение.

Его правильное обозначение формируется из графического изображения и буквенного кода — маркировки.

Условное графическое обозначение

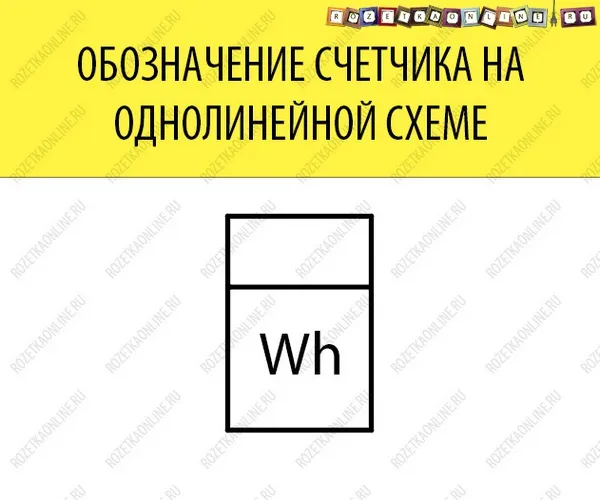

Для электроизмерительных устройств разработан государственный стандарт – ГОСТ2.729-68 (ЧИТАТЬ PDF), согласно которому, электросчетчик на однолинейной схеме показывается так (см. изображение ниже):

Изображение состоит из двух основных элементов: схематического вида измерительного устройства интегрирующего типа, и вписанного в него общепринятого сокращения измеряемой величины — ватт-часов (Wh).

Видя это, любой специалист понимает, что это устройство измеряет и рассчитывает количество потребляемой энергии. Интегрирующий, значит позволяющий получить суммарное (интегральное) значение измеряемой величины за все время действия.

В современном ГОСТ Р МЭК 60617-DB-12M-2015 «Графические символы для схем (в формате базы данных)», в дополнение к стандартному, даётся и вид многотарифного электросчетчика, которые сейчас применяются гораздо чаще однотарифных:

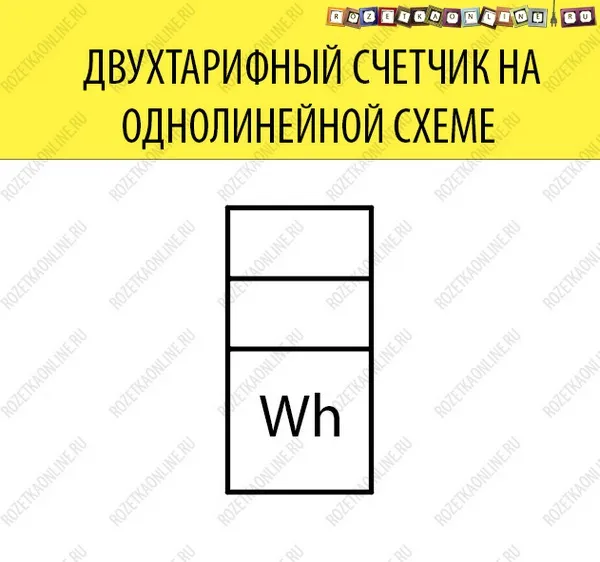

В данном случае показан двухтарифных счетчик электрической энергии. Как вы, думаю, поняли, если используется многоставочные измерительные приборы с большим количеством тарифив, то на чертеже просто добавляются дополнительные блоки сверху, их число равно количеству тарифов.

Буквенный код

Согласно ГОСТ 2.710-81. «Обозначения буквенно-цифровые в электрических схемах» (ЧИТАТЬ PDF), буквенное обозначение счетчика на однолинейной схеме – PI

Данный код, складывается из двух знаков:

P – Прибор, измерительное оборудование (элемент однолинейной схемы)

I – Интегрирующий (код функционального назначения)

Маркировка устройтсвактивной энергии, может иметь нумерацию если их несколько — PI1, PI2 и т.д.

Какие счетчики электроэнергии можно устанавливать в 2022 году?

В 2022 году, как и в предыдущие годы, можно устанавливать различные виды счетчиков электроэнергии, которые соответствуют стандартам и требованиям, установленным в вашей стране или регионе.

Некоторые из наиболее распространенных типов счетчиков, которые можно установить в 2022 году, включают в себя:

1. Электронные счетчики: это счетчики, которые используют электронику для измерения потребления электроэнергии. Они обычно точнее и более надежны, чем механические счетчики.

2. Многотарифные счетчики: это счетчики, которые позволяют измерять потребление электроэнергии в разное время суток. Они могут быть полезны для оптимизации расходов на электроэнергию.

3. Счетчики с функцией удаленного сбора показаний: это счетчики, которые могут передавать показания потребления электроэнергии удаленно, например, через интернет. Это может быть полезно для управления расходами на электроэнергию и упрощения процесса сбора показаний.

4. Счетчики с функцией учета солнечной энергии: это счетчики, которые могут измерять как потребление, так и производство электроэнергии солнечными панелями или другими альтернативными источниками энергии.

Важно выбирать счетчики, которые соответствуют стандартам и требованиям, установленным в вашей стране или регионе, и устанавливать их с помощью квалифицированных специалистов.
