Обрешетка крыши своими руками — как сделать

Обрешетка является важным элементом любой крыши на чердаке. Она служит подстилкой для кровельного материала, такого как черепица, шифер и др. Кроме того, она является частью стропильной системы, которая обеспечивает стабильность всей крыши.

И если для установки стропил при строительстве частного дома лучше пригласить профессиональных рабочих, то выполнить обрешетку крыши своими руками под силу любому, кто умеет справляться с молотком и ножовкой по древесине.

Содержание:

• Разновидности
• Под черепицу
• Под металлопрофиль
• Видео

Разновидности

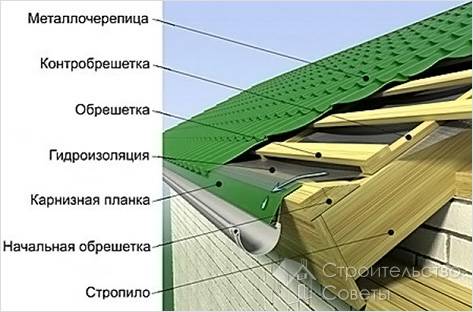

Принято условно разделять два вида конструкции:

• Контробрешетка – это брус (наиболее распространенный размер сечения — 30×50 мм), который прибивают на слой гидроизоляционного материала прямо по стропильным ногам; ее задача – отодвинуть гидроизоляционный материал от кровельного материала, чтобы предотвратить разрушение от влаги;

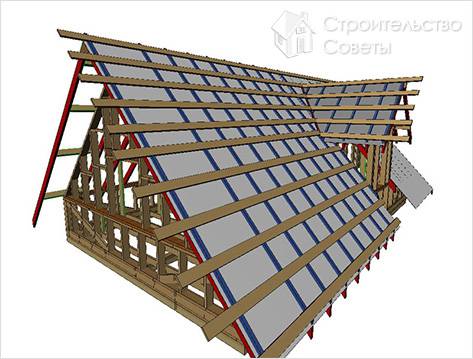

• Обрешетка – брус (сечение 50×50 или 60х60) или доски, которые укладывают горизонтально (параллельно карнизу) с определенным шагом (расстоянием) сверху на контробрешетку.

В зависимости от того, какой кровельный материал вы используете, будет варьироваться не только шаг, но и форма (брус, доска).

Под черепицу

Чтобы выполнить обрешетку под черепицу, необходимо:

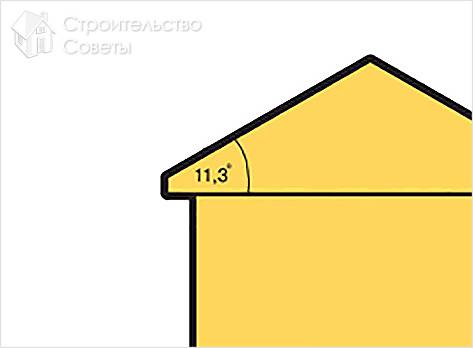

1. Определить уклон кровли:

• если он составляет от 10 до 16 градусов, то дополнительно будет необходимо устроить еще и нижнюю кровлю в виде сплошного настила из шпунтованных или обрезных досок по стропильным ногам, но под гидроизоляцией из битумно-полимерных материалов и контробрешеткой;
• при уклоне более 16 градусов в качестве гидроизоляции применяется гидропленка фирмы-производителя черепицы.

2. Проверить плоскость ската. В случае нахождения неровностей (провисов), избавиться от них с помощью дополнительных брусков. Максимальный перепад высоты в плоскости ската по горизонтали не должен составлять более 5 мм (плюс, минус) на 2 метра длины измерительной рейки.

3. Если в конструкции кровли есть ендовы (внутренние переломы крыши), вдоль них необходимо выполнить настил из обрезных досок (их толщина должна равняться толщине контробрешетки), сплачивая их прямо на стропильных ногах. Ширина настила от оси ендовы – не менее 30 см. Поверх настила наплавляется рулонный полимерно-битумный материал, рекомендованный фирмой-производителем черепицы.

4. По краю карнизов следует выполнить сплошной настил из обрезных досок толщиной не менее 4о мм. Ширина настила – не менее 60 см.

5. Закрепите крепления водосточных желобов с шагом 50‒70 см и соблюдением необходимого уклона для стока дождевой воды.

6. Установите желоб.

7. Закрепите металлические фартуки свесов с нахлестом друг на друга в 5 см.

8. Уложите один ряд европленки (лицевой поверхностью вверх) по стропилам вдоль карнизного свеса, закрепите его с помощью строительного степлера. Помните, что между каждыми двумя стропильными ногами надо обеспечить провис пленки не менее 2-х см. Нахлест пленки на металлический фартук – не менее 10 см.

9. Поверх пленки на стропильные ноги следует набить контробрешетку (бруски толщиной 30‒40 мм и длиной 135‒137 см).

10. Уложите следующий ряд европленки с нахлестом на предыдущий не менее 10 см.

12. Прибейте контрообрешетку.

13. Закрепите первую и вторую нижние обрешетки так, чтобы напуск черепицы на водосточный желоб был не более одной трети его диаметра.

14. На первой закрепите аэроэлемент свеса и вентиляционную ленту.

15. Рассчитайте шаг (он равен разнице между длиной черепицы и нахлестом одной черепицы на другую). Для этого измерьте расстояние от верхнего ряда обрешетки (расстояние до него от конька составляет примерно 40 мм) до второго нижнего ряда. Разделите это расстояние на средний шаг (32 см) и подсчитайте количество целых рядов черепицы, округляя в большую сторону. Обратным перерасчетом вычислите точный шаг. Помните, что шаг обрешетки рассчитывается отдельно для каждого ската, отличающегося размером от предыдущего.

16. Закрепите доски с помощью гвоздей с высчитанным вами шагом.

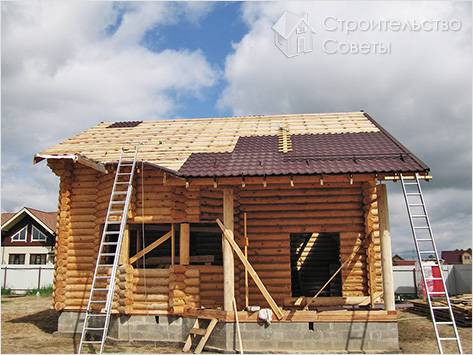

Под металлопрофиль

Отличия процесса выполнения обрешетки под металлопрофиль от аналогичных работ для черепичной кровли заключаются в следующем:

• гидроизоляционная пленка в первую очередь укладывается по ендовам, а лишь затем – по стропильным ногам без провиса, начиная от карниза; стыки между двумя рядами гидроизоляции необходимо проклеить специальной лентой, рекомендованной фирмой производителем металлопрофиля;
• размер сечения деревянной контробрешетки – 50 на 50 мм;
• вдоль карнизного свеса сначала прибивают две доски размером 50 на 100 мм, а гидроизоляцию заводят поверх досок;

• шаг (для нее используют обрезные доски сечением 32×100 мм) равен шагу волны металлочерепицы;
• на коньке каждого ската набивают еще по одной дополнительной доске, вплотную к предыдущей; вдоль ендов обрешетку выполняют сплошным настилом по две доски на каждый скат кровли.

Все деревянные элементы кровли перед началом работ необходимо обработать антисептиками.

Видео

Советы по монтажу обрешетки под черепицу в этом видеосюжете.
