Однотрубная система отопления частного дома – основные схемы разводки

Обогрев жилых помещений частного дома с помощью однотрубной системы отопления выполняется эффективно и с минимальными затратами. В этой статье рассматриваются преимущества и недостатки однотрубной системы, варианты раскладки трубопроводов и методы повышения эффективности. В частности, обсуждается установка радиаторов с многосекционными цепями на удаленных участках.

Содержание:

• Разновидности вертикальных схем разводки
• Горизонтальная разводка
• Пути повышения эффективности однотрубных систем
  • 2. Установка балансировочного клапана.

Однотрубной называют систему отопления, в которой подвод теплоносителя к отопительному прибору и его последующий отвод осуществляется по одной общей магистрали. Однотрубная система отопления частного дома получила широкое распространение благодаря легкости монтажа, низкой стоимости и другим преимуществам по сравнению с двухтрубными и коллекторными системами.

В нашей стране отопление по однотрубной схеме начали устанавливать в период масштабного жилищного строительства 60 – 70-х годов. Также такие системы широко известны в странах Южной Европы – Испании, Италии и Греции. Сложность регулировки и неравномерность распределения теплового потока привели к тому, что сегодня данная схема все реже применяется при строительстве новых многоэтажных домов. Тем не менее, однотрубная система хорошо себя зарекомендовала в сегменте частного строительства, где вышеупомянутые недостатки схемы нивелируются небольшой протяженностью отопительного контура.

Говоря об однотрубной системе отопления частного дома, будем иметь ввиду автономное отопление, источником теплоты в котором является индивидуальный котел. Условно участок циркуляционного контура от котла до входа в последний отопительный прибор называют подающей магистралью, а от выхода из последнего радиатора до входа в котел – обратной.

Недостатки однотрубной схемы:

1. Однотрубная схема предполагает большие потери давления по сравнению с двухтрубной схемой, поэтому отопительный контур должен быть оборудован циркуляционным насосом.
2. Однотрубная система допускает только вторичную (эксплуатационную) регулировку отопительных приборов. Для установки регулировочного крана система должна включать в себя замыкающие участки, что усложняет монтаж и повышает стоимость работ.
3. При последовательном соединении температура теплоносителя каждого последующего радиатора будет ниже предыдущего.

Преимущества:

1. Первичный запуск системы, выполненной по однотрубной схеме, не требует пуско-наладочного регулирования теплоотдачи приборов отопления.
2. Система характеризуется устойчивым гидравлическим режимом постоянным распределением теплоносителя между отопительными приборами.
3. Меньший расход трубопроводов (таблица 1) и низкая трудоемкость монтажных работ.

Таблица 1 – Сравнение расхода труб

На рисунках 1 – 5 приведены возможные схемы разводки однотрубной системы отопления частного дома. Расширительный бак и запорно-регулирующая арматура на схемах условно не показаны. Схемы показаны для двухэтажного частного дома с чердаком и подвалом.

Разновидности вертикальных схем разводки

Вертикальная схема используется в однотрубных системах отопления частных домов, имеющих 2 и более этажей и чердачное помещение. В системах данного типа теплоноситель распределяется по вертикальным стоякам. Каждый стояк включает в себя последовательно подключенные отопительные приборы (радиаторы, конвекторы), расположенные на разных этажах.

Вертикальная система отопления может быть спроектирована по одной из следующих схем:

• cверхней разводкой трубопроводов;
• cнижней разводкой и П-образными стояками;
• c«опрокинутой» циркуляцией.

В системах с верхней разводкой теплоноситель по главному стояку поступает в подающую магистраль, проложенную по чердачному помещению. Далее жидкость распределяется по стоякам с подключенными потребителями. После выхода из последнего (нижнего) отопительного прибора каждого стояка теплоноситель по обратной магистрали возвращается в котел. В схемах с верхней разводкой применяется двухстороннее (рис 1) и одностороннее (рис 2) подключение радиаторов.

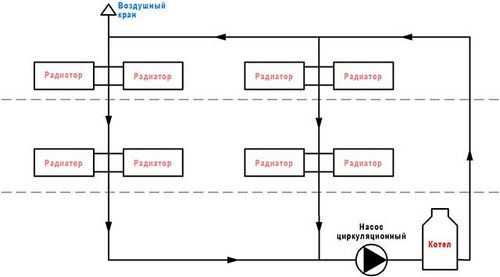

Pис 1 – Однотрубная система с верхней разводкой и двухсторонним присоединением отопительных приборов.

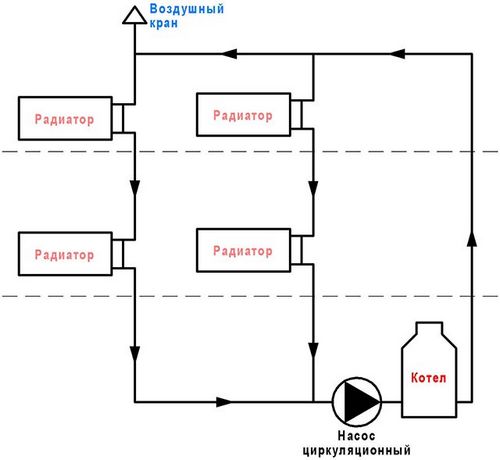

Pис 2 – Однотрубная система с верхней разводкой и односторонним подключением радиаторов.

Вертикальная схема с нижней разводкой и П-образными стояками (рис 3) применяется в системах отопления частных домов без чердака. П-образный стояк представляет собой 2 параллельные вертикальные магистрали (подающая и обратная), соединенные в верхних точках горизонтальной перемычкой. Часть отопительных приборов последовательно присоединяется к подающей магистрали П-образного стояка, а часть – к обратной. Иногда используют схему с холостой восходящей магистралью, когда все радиаторы подключены к нисходящей ветке.

Для стравливания воздуха из системы на верхнем радиаторе устанавливают воздушный кран. Если предполагается установка запорно-регулирующей арматуры, она монтируется на подающих ветках радиаторов.

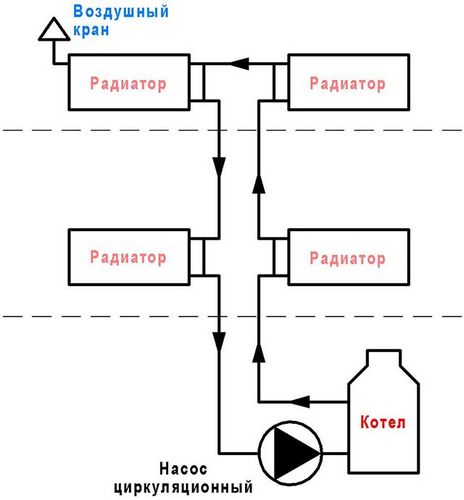

Pис 3 – однотрубная система с нижней разводкой и П-образным стояком.

В системах с «опрокинутой» циркуляцией подающая магистраль проходит по подвальному помещению (либо под полом), после чего теплоноситель подается на стояки и движется по ним снизу вверх. Из последнего (верхнего) радиатора каждого стояка жидкость поступает в обратную магистраль, проложенную по чердаку, и возвращается вниз к отопительному котлу.

Достоинством данной схемы по сравнению с верхней разводкой является подача более нагретого теплоносителя в радиаторы первого этажа. Теплопотери первого этажа выше, чем второго (при наличии чердака), поэтому данная схема оптимальна для двух- трехэтажных домов.

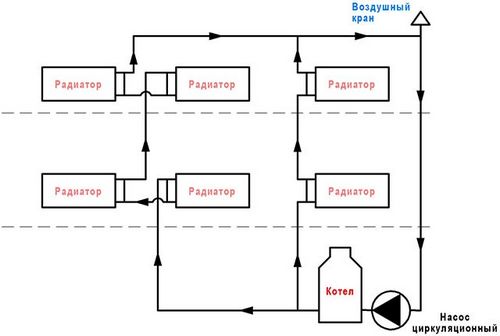

Рис 4 – Схема однотрубной системы отопления с «опрокинутой» циркуляцией.

Существует несколько способов подключения отопительных приборов к теплопроводам вертикальных однотрубных систем (рис 5):

• проточный;
• с осевым замыкающим участком;
• с осевым обходным участком;
• со смещенным замыкающим участком;
• со смещенным обходным участком.

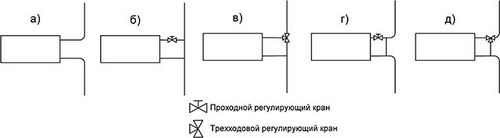

Рис 5 – способы подключения радиаторов к теплопроводам вертикальной однотрубной системы.

При проточном соединении (рис. 5 а) возможность регулировки подачи теплоносителя отсутствует, поэтому его расход в каждом радиаторе не отличается от расхода в стояке. Ввод в схему подключения замыкающего участка позволяет установить регулировочный кран, с помощью которого можно уменьшить количество прокачиваемой через радиатор жидкости. При этом часть теплоносителя всегда будет циркулировать через замыкающий участок.

На стыке замыкающего участка и трубопровода подвода можно установить трехходовой кран. В этом случае замыкающий участок называют обходным. Кран позволяет, как полностью перекрыть обходной участок, пустив весь поток жидкости в радиатор, так и направить теплоноситель в обход отопительного прибора или регулировать подачу воды в радиатор, что делает данный способ подключения наиболее универсальным.

Обходные (либо замыкающие) участки могут располагаться как по оси трубопровода (рис 5 б, в), так и со смещением в сторону отопительного прибора (рис. 5 г, д). Применение смещенных участков позволяет компенсировать удлинение труб вертикальных стояков при нагреве.

Горизонтальная разводка

Однотрубные системы с горизонтальной разводкой могут устанавливаться как в одноэтажных частных домах, так и в более высоких зданиях. Теплоноситель из котла последовательно подается в отопительные приборы первого этажа, после чего по вертикальному теплопроводу поднимается на второй этаж и по цепочке поступает в радиаторы. Затем жидкость из последнего радиатора верхнего этажа по обратному вертикальному теплопроводу подается снова в котел.

Достоинством данной схемы является меньшая длина трубопроводов по сравнению с вертикальными системами однотрубного отопления. Система может монтироваться в зданиях без чердачного помещения. Для выпуска воздуха радиаторы комплектуются воздушными кранами.

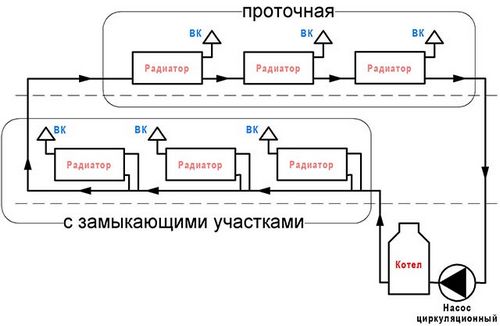

Рис 6 – Схема горизонтальной однотрубной системы.

Радиаторы в горизонтальных однотрубных системах могут подключаться к теплопроводам проточным способом, либо с замыкающими участками (рис 5).

Пути повышения эффективности однотрубных систем

Основной проблемой эксплуатации однотрубных систем частных домов является неравномерность температуры теплоносителя в последовательно соединенных отопительных приборах. Существует 2 способа выравнивания температуры радиаторов:

1. Установка на удаленных участках цепи радиаторов с большим числом секций.

Чтобы определить, на сколько секций нужно увеличить радиатор для выравнивания температурного поля, нужно знать разницу между температурой теплоносителя и воздуха в помещении (ΔТ). Сертифицированные в России модели радиаторов должны иметь специально разработанные рекомендации по применению, доступные для свободного скачивания на сайте производителя.

В этих рекомендациях даны табличные значения тепловой мощности секции радиатора для различных значений разности температур (ΔТ). Зная площадь помещения, по таблицам можно определить потребную тепловую мощность для его обогрева. Необходимое количество секций будет равняться отношению потребной тепловой мощности к мощности одной секции радиатора.

2. Установка балансировочного клапана.

Балансировочный клапан (рис 7) состоит из монтируемого в обратную магистраль автоматического клапана и датчика температуры, устанавливаемого на трубопроводе перед клапаном. Клапан настраивается на заданную температуру, которую поддерживает, регулируя расход жидкости через обратный теплопровод.

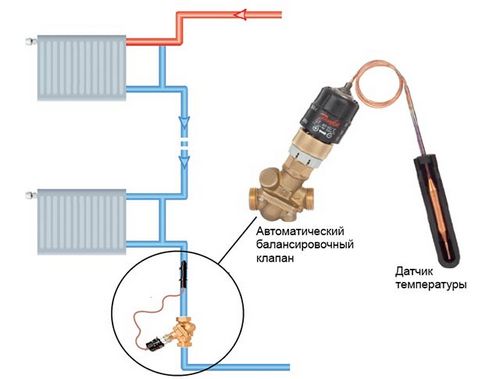

Рис 7 — схема подключения балансировочного клапана.

Несмотря на свои недостатки, однотрубная система отопления частного дома продолжает находить все новых сторонников, привлекая доступной ценой и легкостью монтажа. Для повышения эффективности эксплуатации, в схему однотрубного отопления вводят замыкающие (или обходные) участки, а также применяют радиаторы с различным количеством секций, либо устанавливают балансировочные клапаны.
