Оголовок для скважины: выбор и советы

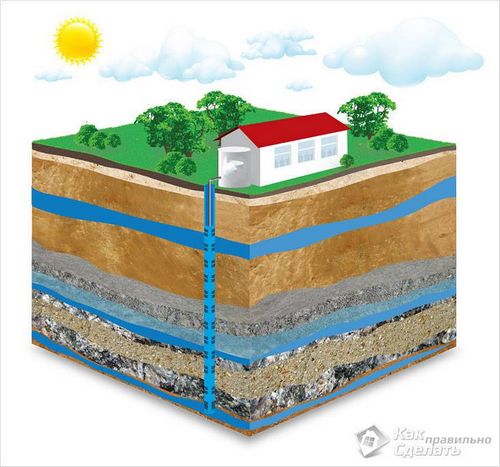

Скважина водозабора – это дыра в земле с оборудованием, которое поднимает жидкость на поверхность. Стены защищены от повреждений с помощью обсадной колонны (металлической или полимерной трубы), верхняя часть которой остается открытой для входящих осадков, талых и паводковых вод. Для удержания насоса, вывода кабелей, шлангов, используется оголовок из пластика, стали или чугуна.

Содержание:

• Назначение оголовка
• Выбор оголовка для скважины
• Самодельный оголовок
• Обвязка устья скважины водозабора

Он обеспечивает защиту источника от грязи, проникновения листвы, повышает ресурс центробежного, мембранного погружного насоса. Правильный выбор оголовка для скважины производится по диаметру обсадной колонны, весу насосного оборудования.

Назначение оголовка

Для качественной интеграции источника водозабора в ландшафт участка обсадная колонна обрезается либо у поверхности, либо на уровне 0,7 – 0,3 м от дна кессона, в котором происходит врезка горизонтальной магистрали ХВС, ведущей к коттеджу. Основные функции оголовка для скважины заключаются в:

• герметизации устья
• защите насосного оборудования
• отсутствии промерзания зеркала источника
• увеличении дебита
• защите от мусора, грязи
• крепления погружного насоса

Таким образом, оголовок для скважины является многофункциональной конструкцией, имеющей особенности монтажа.

Производители выносят основные характеристики изделия в маркировку:

• ОС – стандартная аббревиатура, означающая оголовок скважинный
• следующее за буквой число – указывает диаметр обсадной колонны
• цифра через слеш – диаметр водопроводной трубы/шланга в центральной части верхнего фланца

При отсутствии после указанных символов буквы оголовок сделан из металла. Пластиковые модификации имеют букву П в окончании. Цифра, следующая за буквенным обозначением, может иметь два значения через тире. Это означает, что, модификация изделия является универсальной, подходит для нескольких диаметров обсада. Опционально производители предлагают модели изделий с противовзломными болтами, открутить которые невозможно без специального ключа, имеющегося в комплекте.

Выбор оголовка для скважины

Улучшая функции оголовка для скважины с учетом используемого оборудования, производители выпускают модели из разного материала:

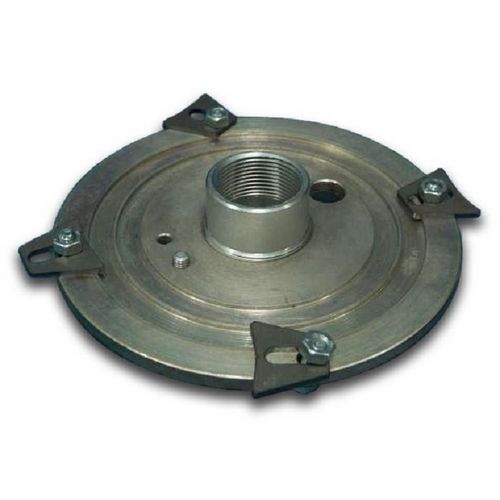

• чугун – максимальный ресурс, значительный вес, высокая прочность, цена
• сталь – средняя цена, высокая прочность, необходимость защиты от коррозии

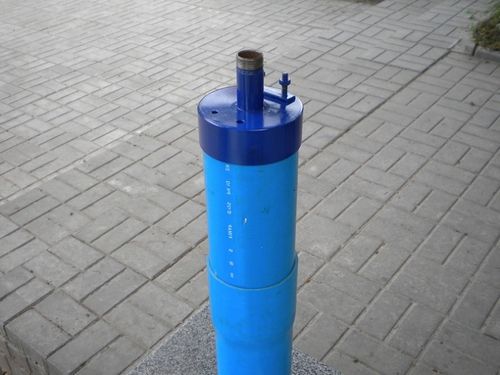

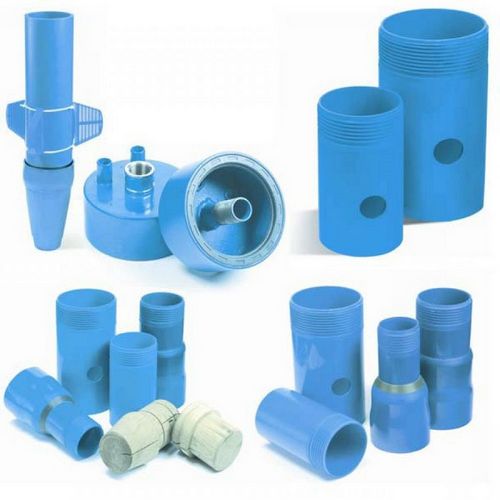

• полимерные материалы – низкая прочность (рекомендуется для подвески насосов в пределах 50 кг), демократичная цена

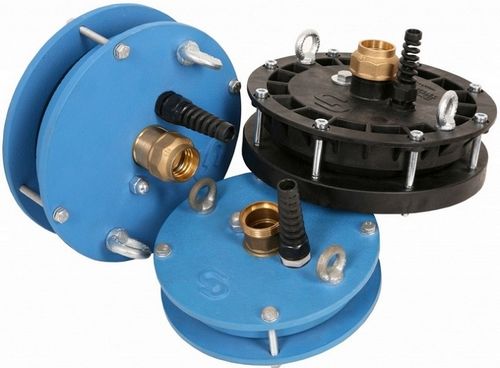

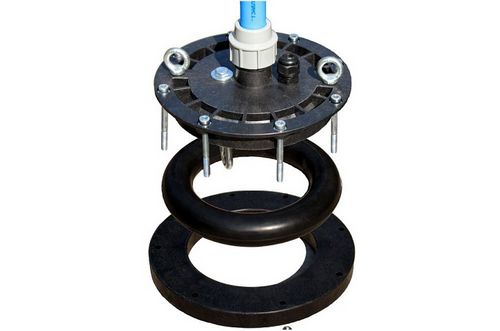

Конструкция одинакова во всех случаях – фланцевое соединение через резиновое уплотнение. Один фланец надевается на обсадную колонну, второй крепится к нему шпильками, резиновый бублик внутри них сжимается, обеспечивая максимальную герметичность.

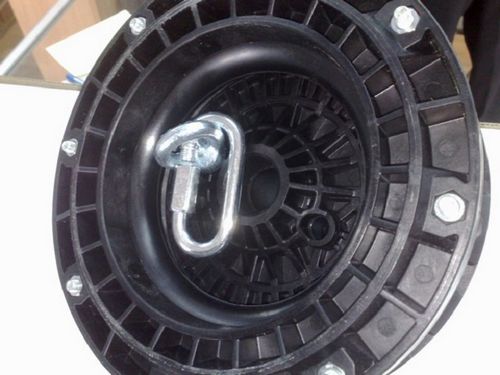

С внутренней стороны верхнего фланца расположено кольцо для подвески насоса. Два сквозных отверстия, оборудованные резиновыми рукавами, обеспечивают герметичное прохождение сквозь них электрокабеля, водяного шланга/трубы.

Выбор оголовка для скважины производится по следующим характеристикам:

• вес насоса – для тяжелых моделей предпочтительнее чугун, прочности ПВХ модификаций достаточно для выдерживания веса бытовых вибрационных насосов
• материал обсадной колонны – стальной оголовок для скважины может крепиться к колонне из аналогичного материала сваркой, обеспечивая неразъемное соединение, полимерные изделия так же могут фиксироваться на ПВХ, полиэтиленовых колоннах сваркой

• диаметр колонны – производители выпускают изделия с учетом модельного ряда погружных насосов, по диаметру которых выбирается размер обсадной трубы, то есть, 160 – 90 мм со стандартным шагом
• глубина скважины – с ее увеличением повышается вес шлангов, труб, электрокабеля, троса для крепления, поэтому, для артезианских скважин недопустимо применение полимерных изделий

Для источников водозаборов на песчаных горизонтах выбор оголовка для скважины в большей степени зависит от имеющегося бюджета. Полиэтиленовые модификации стоят дешевле, стальные, чугунные снижают эксплуатационные расходы.

Самодельный оголовок

Для экономии бюджета строительства источника водозабора можно изготовить оголовок для скважины своими руками из подручных материалов.

Для этого понадобится два куска листовой стали толщиной 2 – 0,5 см, проволока или гладкая арматура, кусок шланга, электроинструмент. Технология изготовления поэтапная:

• из листовой стали УШМ с диском по металлу («болгарка») вырезаются заготовки фланцев диаметр, которых превышает аналогичный параметр обсадной колонны на 5 см
• из 3 – 2 мм листа вырезается полоса (ширина 5 см, длина рассчитывается по формуле длины окружности обсадной трубы L = 2Rπ)
• полоска сгибается в кольцо, обваривается на стыке (должно одеваться на колонну с некоторым усилием)
• на одну заготовку фланца приваривается кольцо, в средней части вырезается отверстие (диаметр чуть больше корпуса насоса
• на вторую заготовку фланца приваривается кольцо из проволоки 10 – 6 мм (посадочное гнездо резинового уплотнения)
• во фланцах просверливается по 6 отверстий для шпилек м12– м16 (1 – 0,5 см от края)
• из шланга изготавливается бублик уплотнения (соединять лучше куском шланга меньшего диаметра)

После чего, останется просверлить в верхнем фланце центральное, боковое отверстие (шланг, электрокабель, соответственно), вставить в отверстия куски шланга подходящего диметра для обеспечения герметичности. Насос будет крепиться к нижнему кольцу, приваренному с внутренней части верхнего фланца. Для удобной переноски, монтажа конструкции на устье на наружной части верхнего фланца дополнительно монтируются рым-болты либо привариваются петли, ручки.

Предотвращая коррозию, оголовок для скважины своими руками окрашивают грунтом, эмалью. Конструкция уступает заводским аналогам лишь дизайном, полностью удовлетворяет эксплуатационным особенностям.

Обвязка устья скважины водозабора

Технология, по которой производится установка оголовка для скважины, предельно проста:

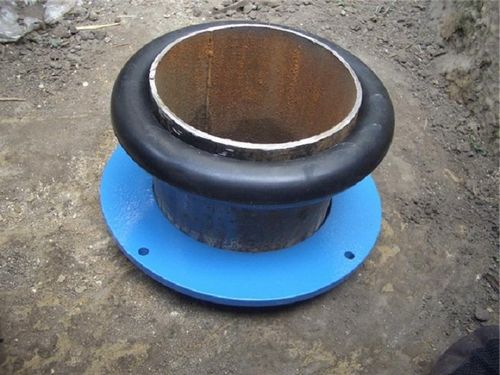

• нижний фланец надевается на ровно обрезанную обсадную колонну
• между фланцами устанавливается прокладка (резиновый бублик так же надевается на трубу)

• опущенный на тросе насос фиксируется к верхнему фланцу
• сквозь оголовок для скважины пропускается электрокабель, шланг
• фланцы стягиваются шпильками

На этом установка оголовка для скважины считается законченной, производится контрольное включение насоса. При сезонном изменении уровня (скважины, пробуренные «на песок») достаточно снять шпильки, увеличить длину троса, опустить ниже кабель, шланг.

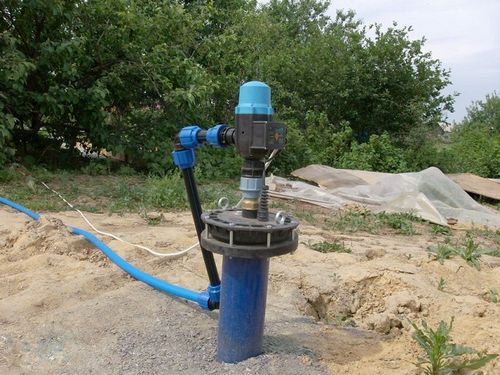

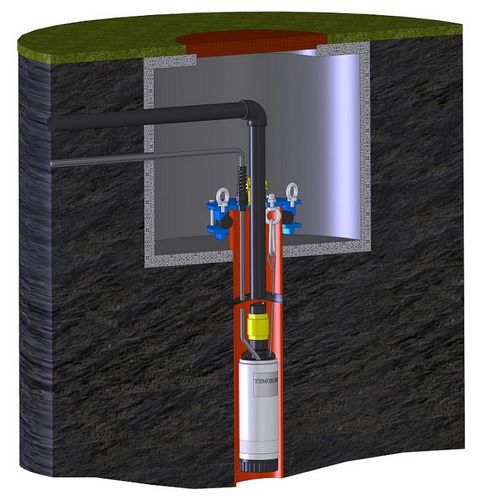

В садах оголовок обычно монтируется на поверхности, водопровод не заглубляется в землю. Во всех остальных случаях его устанавливают внутри кессона на удобной высоте.

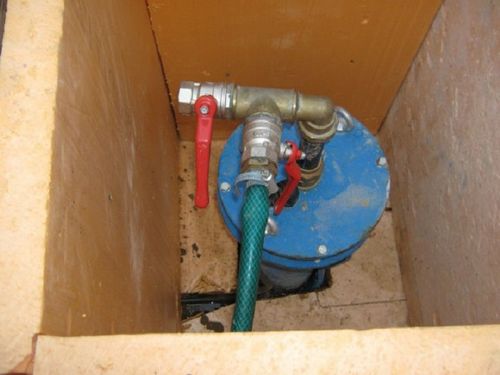

В любом случае целесообразно врезать в верхний фланец тройник разводки воды:

• полив участка, уборка территории, помывка автомобиля
• подача в магистраль набора емкостей бани
• подача по подземному трубопроводу в жилище

В кессоне может устанавливаться насосная станция, гидроаккумулятор. Фильтрующее оборудование, системы водоподготовки обычно находятся в специальном помещении, техподполье коттеджа.
