Определение размеров дверной коробки: пошаговая инструкция и мастер-класс по замерам с таблицей размеров межкомнатных дверей
Что представляет из себя дверная коробка
Под термином «короб межкомнатной двери» понимается специфическая рамочная конструкция, оборудованная петлями, на которые закрепляется дверное полотно. Процесс оформления дверного проема начинается с установки коробки, которая затем тщательно закрепляется и подгоняется по форме. Если вас интересует более подробная информация, вы можете обратиться к «таблице размеров межкомнатных дверей«.

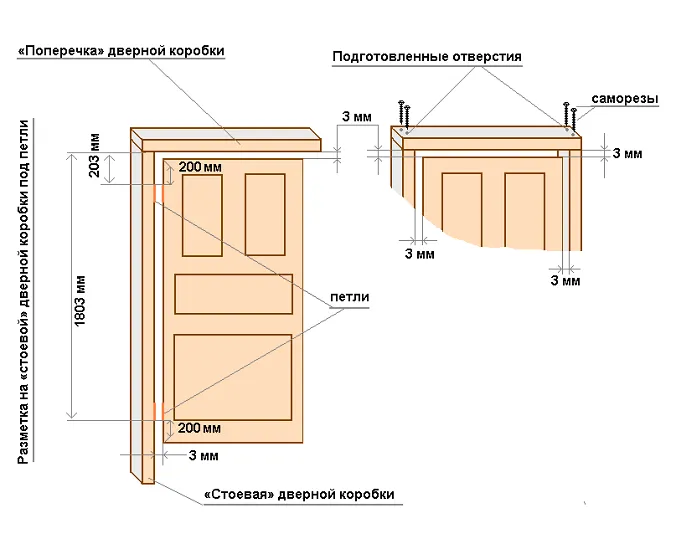

Схема коробки двери
Для изготовления короба используют различные материалы: плиты МДФ, натуральное дерево, металлы и сплавы, а также пластик. Монтаж коробки проводится в зависимости от ее типа и целевого назначения.
Межкомнатные двери-купе со встроенной коробкой в дизайне квартиры-студии
Изделие можно сделать незаметным, если установить алюминиевую конструкцию в толщу стены, а затем окрасить изделие в соответствии с тоном отделки. Существуют также коробки со специальным пазом, который позволяет упростить процедуру крепления наличников и доборов.
Светлые филенчатые двери экошпон с доборами в коридоре
Составляющие коробки зачастую размещаются по трем сторонам дверного проема. Однако для ванных комнат и туалетов, эксперты советуют использовать четырехкомпонентное изделие. Это позволяет надежно герметизировать помещение, предотвратив, таким образом, распространение влаги.
Для других помещений подойдет вариант установки сверху и по бокам. В этом случае следует оставить просвет между полотном двери и напольным покрытием, чтобы избежать царапания последнего.
Что входит в комплект дверного короба
Стандартный установочный набор состоит из:
- наличников (телескопических, которые имеют тип крепления «шип» — «паз» и набивных, для монтажа которых активно используются гвозди или клеящий состав);
-
доборов (если этого требует глубина проема);
-
фурнитуры (врезной и накладной);
-
уплотнителя.
Коричневая дверь из массива сосны с добором в модерном интерьере прихожей
Стандартные размеры дверной коробки
Так как дверные проемы в большинстве случаев имеют стандартные размеры, то и габариты коробов мало чем отличаются. Более того, такая особенность всегда выгодна для покупателей, поскольку исключает необходимость подбора коробки по индивидуальным параметрам. Мебельные магазины также заботятся о сокращении времени доставки и установки, чтобы обеспечить максимальный комфорт клиента.
Стеклянная раздвижная дверь со встроенной коробкой в гостиной загородного дома
Размеры стандартной коробки определяются следующим образом. От ширины проема отнимают 100 мм, а от высоты – 50 мм.
Ниже приведена таблица соответствия габаритов коробки параметрам проема.
Единица измерения |
Проем (ширина*высота) |
Коробка (ширина*высота) |
Дверь (ширина*высота) |
мм |
690*2070 |
650*2050 |
600*2000 |
мм |
790*2070 |
750*2050 |
700*2000 |
мм |
890*2070 |
850*2050 |
800*2000 |
мм |
990*2070 |
950*2050 |
900*2000 |
Стандартный параметр глубины для всех дверных конструкций равен 75 мм. Тем не менее, на практике это значение может быть больше. В таком случае необходимы доборы. Их приобретают с учетом материалов и палитры оттенков дверного блока, чтобы сохранить гомогенность дизайна.
Стандартные размеры дверных коробок
Какие типы дверных коробок существуют
Различают несколько типов дверных коробов в зависимости от их строения и способа установки.
Типы дверных коробок
- Простые (изделие фиксируется в проеме с помощью гвоздей или шпилек, которые впоследствии можно замаскировать восковым карандашом или заглушкой).
Белая межкомнатная дверь CPL с простой коробкой
- Телескопические (устанавливаются по типу «шип» — «паз», благодаря чему места крепления невозможно разглядеть).
Светло-коричневая межкомнатная дверь МДФ с телескопической коробкой
- Моноблочные (очень комфортные в сборке, которая производится по запилам, выполненным под углом 45 градусов, однако для монтажа необходимы идеально ровные стены и дверной проем).
Моноблочная межкомнатная дверь с зеркальной поверхностью в модерном интерьере
Формы дверных коробок
Несмотря на стандартные размеры, дверные коробки имеют разную геометрию.
- Торцевые.
В монтаже используется специальный каркас, который идет в комплекте с гипсокартоном, который применяется в качестве средства для крепежа.
Дверь с торцевой коробкой и вертикальным фьюзингом
- Буква «П».
Обрамляют дверной проем сверху и по бокам. В стандартный набор для установки входят наличники, доборы, уплотнитель и сама коробка.
Дверь из массива бука с П-образной коробкой в интерьере классической гостиной
- Угловые
Конструктивной особенностью этой модели является единство коробки и обналички. Г-образное изделие монтируется в каждый угол дверного проема.
Межкомнатные двери с рисунком и встроенной угловой коробкой
Отдельный подвид представляют встроенные коробки. Они не заметны глазу, поскольку монтируются в толщу стены совместно с петлями. Обычно они бывают:
- Нестандартной формы (подгоняются под размеры проема, размеры которого выходят за шаблонные рамки. При этом облицовка и покраска дверного блока осуществляется в соответствии с индивидуальным видением заказчика);
Узкая белая дверь с нестандартными габаритами деревянной коробки
- Обработанные под окрашивание (ошлифованные и грунтованные в производственных условиях коробки подходят, если вы хотите самостоятельно нанести рисунок или краску на конструкцию).
Алюминиевая дверь-невидимка с вмонтированной коробкой под покраску
Высота, ширина и толщина дверной коробки
Стандарты по ГОСТу
Действующие строительные ГОСТы предусматривают четыре типоразмера дверей.
- Для жилых комнат общего назначения (спальня, детская, т.п.) 800х2000 мм.
- Для санузлов 550-600х2000 мм.
- Для кухонь 700х1900-2000 мм.
- Для гостиных 1300х2000 мм.
В последнем случае имеются в виду двустворчатые системы. Для одностворчатых действуют нормы жилых помещений.
Высота
По ГОСТам средняя высота конструкции (200 см) зависит от расстояния от пола до потолка. Но стандарты действуют еще с 1988 года, с того времени потолочные перекрытия стали немного выше. Поэтому более привлекательными для пользователей стали европейские модели, их высота 210 см.
Pixabay
Ширина
Ширина дверной коробки в идеале совпадает с толщиной стены. В таком случае при монтаже не понадобятся никакие дополнительные элементы. Хуже всего, если стенка уже короба. Тогда надежно закрепить его очень сложно. Еще один минус — некрасивые зазоры между наличником и стенной плоскостью. Если коробка уже проемного отверстия, используются доборные элементы. Они закрывают внутреннее пространство, оставшееся незакрытым.
Глубина дверной коробки (толщина)
Типовая толщина полотна — 450 мм. Могут быть различия в большую либо меньшую сторону, это зависит от габаритов комнаты, где оно устанавливается. В продаже достаточно часто встречаются так называемые облегченные модели. Их преимущество в возможности монтажа более широкого полотна.
Таблица с размерами
Чтобы облегчить процесс выбора, предлагаем таблицу размеров межкомнатных дверей с коробкой.
Полотно высота/ширина, мм | Блок короба высота/ширина, мм | Рекомендуемый проем высота/ширина, мм |
Нижние четыре строки в таблице описывают модели европейского стандарта.
Выбор стандартных моделей значительно облегчает ремонтные и строительные работы. Замена одних типовых конструкций другими предполагает монтаж минимальной сложности и невысокие затраты. Тогда как выбор систем с индивидуальными параметрами усложняет установку и последующую возможную замену изделия. Их цена тоже будет намного выше.
Определение глубины проема.
Для этого необходимо будет измерить толщину стены, в которой располагается дверной проем. Это и будет глубиной проема. Измерение следует производить в трех сечениях: в верхнем, среднем и нижнем на обеих стенах. Это скрупулезное мероприятие необходимо для того, чтобы выявить наиболее широкое место в стене. Если прежняя дверь не демонтирована, то необходимо измерить размеры коробки и стены (толщину), если она выступает за пределы короба. Для корректного измерения трех ключевых габаритов лучше всего воспользоваться услугами профессионала. Обладая сводом знаний, мастер по установке произведет безупречное измерение и даст дельные рекомендации по выбору типовой или нестандартной межкомнатной двери. Напоминаем, что при заказе дверей в компании Porta prima визит мастера для осуществления измерения габаритов и консультация по выбору дверного полотна являются абсолютно бесплатными.
Определение высоты проема.
Для определения показателя этого габарита требуется измерить расстояние от точки чистового пола до самой нижней точки верхней части проема. Если дверной проем сужается ближе к петлям, то измерение нужно проводить в этой области. Если высота проема является равномерной, то локация измерения не имеет решающего значения. Проще всего произвести измерение по прежней двери, если ее еще не успели демонтировать. В этом случае высота межкомнатных дверей будет равняться расстоянию от середины верхнего наличника до нулевой точки чистового пола.
Формулы для измерения дверного полотна
Зачастую складывается такая ситуация, что требуется сделать дверной проем, а выбор модели полотна еще не произведен. В этом случае для измерения параметров проема следует обязательно учитывать следующие моменты:
- размеры дверного полотна (ширина, высота, толщина);
- размеры короба (толщина, ширина);
- показатель ширины наличников.
Для большей наглядности будет приведен пример вычисления габаритов дверного проема.
Допустим, что для установки будет использовано дверное полотно стандартного размера, имеющее следующие габариты:
- Вдв – высота дверного полотна – 2000 мм;
- Шдв – стандартная ширина межкомнатной двери – 70 0 мм.
При таких параметрах межкомнатного изделия будет устанавливаться коробка, толщина которой (Тк) будет равняться 30 мм. Величина монтажного зазора (Мз) при этом будет равной 10 мм, а значение блока двери (Бд) равняется 20 мм. При этих стандартных значениях показатель высоты порога (Вп) будет составлять 20 мм.
Формула для расчета ширины проема будущей двери:
Ш проема= Шдв + 2×Тк + Мз +2×Бд =700 + 2×30 + 10 + 2×20 = 810 мм.
Высота проема высчитывается по следующему выражению:
Впроема = Вдв + Вп + 2× Тк = 2000 + 20 + 2×30 = 2080 мм.
Следовательно, для полотна межкомнатной двери габаритами 2000×700 мм, потребуется изготовить дверной проем 2080 × 810 мм.
По стандарту глубины проема 7,5 мм производится изготовление дверной коробки. Если толщина дверного полотна межкомнатной двери не соответствует этому показателю, необходимо либо заказывать короб по индивидуальным размерам, либо применять в конструкции доборы. Поэтому расчеты рекомендуется производить заранее.
Маркировка дверных изделий
С маркировкой продукции все довольно сложно. Конечно, есть конкретные стандартизированные указания по обозначениям, но в некоторых случаях общие стандарты могут меняться из-за обилия изготовителей. Часто случается, что выполненные по идентичным методикам и внешне схожие конструкции могут по-разному именоваться и маркироваться.
Размеры двери напрямую зависят от размеров проема
Сначала разберемся со стандартом ГОСТ 6629-88, распространяющимся на изготовление деревянных межкомнатных дверей для жилищных и общественных объектов. На основании норматива на продукцию наносится следующая маркировка:
- Тип изделия: П — полотнище, Д – сборная;
- Вид полотнища: О — застекленное, У – усиленное со сплошным наполнением, К – качающееся со стеклом;
- Ширина дверной конструкции с коробом (дм). Дополнительно указываются следующие символы: П – изделие с порожком, Н – с наплавом, Л – левосторонняя;
- Высота (дм);
- Наименование госстандарта.
Кроме соблюдения ГОСТов, официальных наименований моделей, могут применяться фабричные уникальные коды.
Классифицируются конструкции по нескольким признакам:
- По размещению в объекте – бывают внутренними (межкомнатными) и внешними (входными);
- По материалу различают изделия из металла, древесины, стекла и комбинированные варианты;
- По наполнению глухого полотнища бывают остекленные и глухие системы;
- По числу полотнищ выделяют одно-, полутора и двупольные варианты.
Рис.1. Способ открывания створки
Двери со скрытой коробкой
В сравнении со стандартными конструкциями, двери с внутренней коробкой обладают большими достоинствами.
Рис.6. Схема двери со скрытым коробом
Размеры проема должны соответствовать нормативам изготовителя дверных систем: по вертикали должна быть ровной стена, по высоте допускается отклонение 1 мм, а толщина стен не должна быть более 8 см. Идеальной шириной зазора является 1,7-2 см ±1 см (оптимальным считается зазор в нижней части полотна 4).
Двустворчатые двери
Если проем шире 80 см, то дверь в него рекомендуется ставить двустворчатую. Размер дверного полотна подбирается в такой ситуации, как для двух половинок единой конструкции. В редких случаях возможна также установка полуторной модели – одно полотно большое, второе вполовину меньше. Но даже здесь лучше постараться подобрать вариант с двумя сдвигающими створками. Это выглядеть будет более эстетичным, нежели полуторный аналог.
Примеры расчета соразмерности дверных коробок и проходов в помещения
Чтобы правильно рассчитать размеры двери, необходимо измерить рулеткой проем в нескольких местах и выбрать минимальную цифру по ширине и высоте. Только прежде чем что-либо мерить, следует полностью очистить торец стены от любого строительного мусора.
Необходимые замеры для установки дверного полотна
Совет
В продаже имеются двери как в комплекте с готовой коробкой и фурнитурой, так и без них. Стандартные габариты дверной коробки могут отличаться друг от друга в зависимости от размера проема и устанавливаемого полотна. Поэтому рекомендуется приобретать готовый дверной блок в комплекте в соответствии с параметрами проема. Такое изделие остается лишь вставить в дверной портал и зафиксировать с использованием монтажной пены.

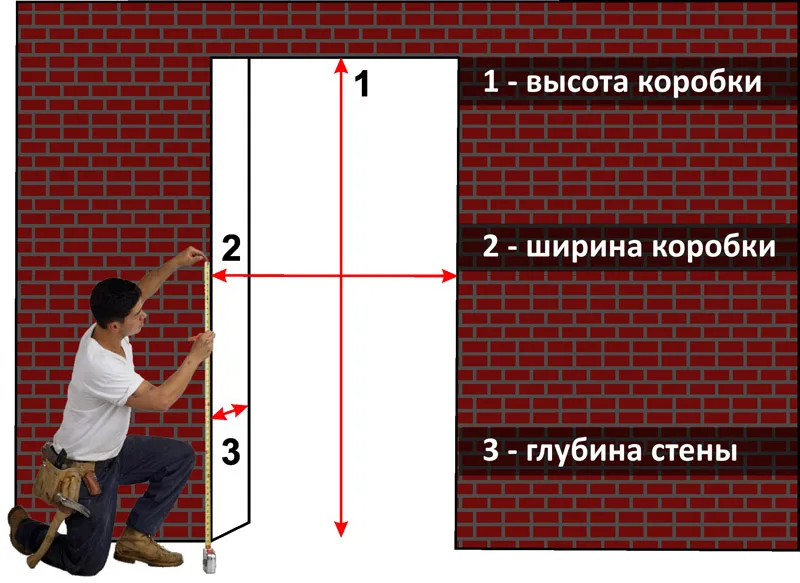

Как правильно произвести замеры проема
Если пригласить замерщика не представляется возможным, нужно самостоятельно измерить все габариты. Для этого понадобятся рулетка, карандаш и листик бумаги.
- Измерение ширины нужно выполнить вверху и снизу на расстоянии 20 сантиметров от верхней и нижней границы и посередине;
- высота измеряется в двух местах: от поверхности пола до верхней границы. При наличии порожка, следует и его учитывать при выполнении замеров;
- измерение толщины дверной коробки межкомнатной двери. Причем, если она более 100 мм, нужно будет дополнительно устанавливать доборные элементы в виде откосов.
Зазор между коробкой и стеной должен составлять 15 мм. После установки конструкции, его заполняют монтажной пеной.
Если планируется установка нестандартных конструкций, например, в виде арки, необходимо обращаться к профессионалам. Правильно выполнить такие измерения достаточно сложно. Можно начертить на бумаге проект и отдать его производителям.
Выполнение замеров
