Форматы чертежей и оформление чертежных листов

Размеры листов для чертежей определяются на основе габаритных размеров самого чертежа, согласно стандартным форматам. Также известен как «размер листа» документа, этот параметр определяется размерами внешней рамки чертежа. Если интересует вопрос «как создавать чертежи», важно учитывать и выбор соответствующего размера листа.

Форматом чертежа или другого документа называется размер листа этого документа, определяемый размерами внешней рамки. Внешняя рамка выполняется тонкой линией (рис. 1).

  Рис 1.

 Рис 1.

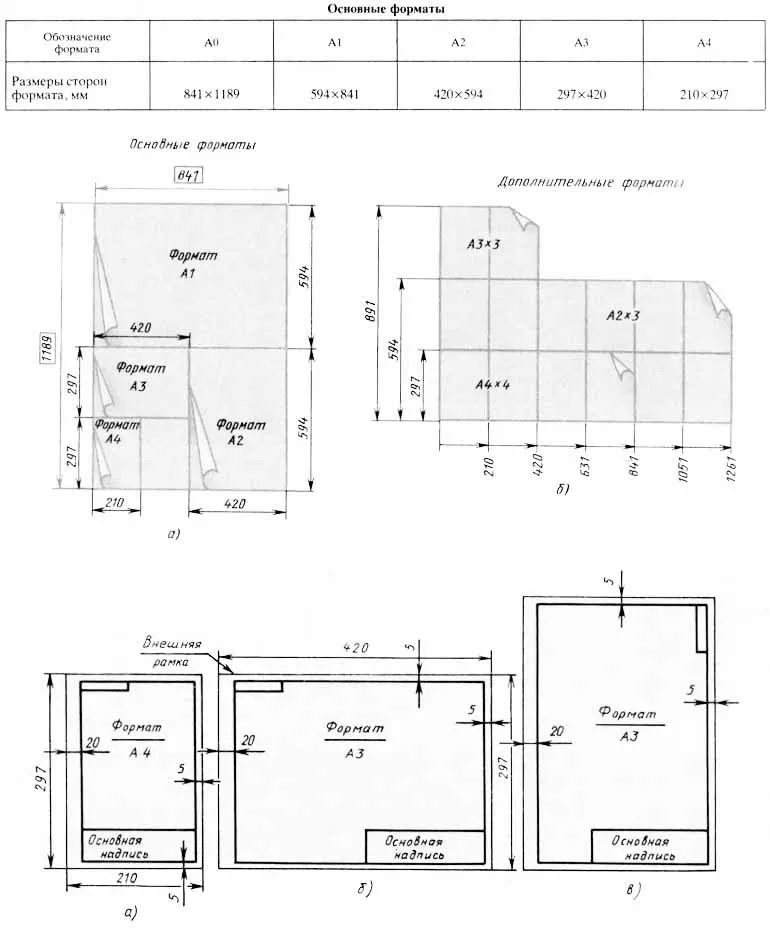

ГОСТ 2.301—68 устанавливает пять основных форматов листов чертежей и других конструкторских документов, выполненных в элек­тронной и бумажной форме: АО, A1, А2, АЗ, А4. Площадь формата АО равна одному квадратному метру. Другие основные форматы могут быть получены последовательным делением формата АО на две равные части параллельно меньшей стороне соответствующего формата. Раз­меры сторон основных форматов приведены на Рис 1. 1.

Рис 1.1.

Рис 1.1.

Допускается при необходимости применять формат А5 с размера­ми сторон 148×210 мм.

Кроме пяти основных форматов допускается применять дополни­тельные, образуемые увеличением короткой стороны основного фор­мата на величину, кратную ее размеру.

На чертеже наносится рамка (обрамляющая линия), которую прово­дят сплошной основной линией толщиной не менее 0,7 мм. Обрамля­ющая линия проводится вдоль левой стороны формата на расстоянии 20 мм от внешней рамки в направлении поля чертежа (поле для под­шивки), а вдоль остальных сторон — на расстоянии 5 мм (см. рис. 1).

Основная надпись. Каждый чертеж должен иметь основную надпись, которая располагается в правом нижнем углу чертежа: на формате А4 вдоль короткой стороны, а на форматах больше А4 может располагаться как вдоль длинной, так и вдоль короткой стороны формата (см. рис. 1).

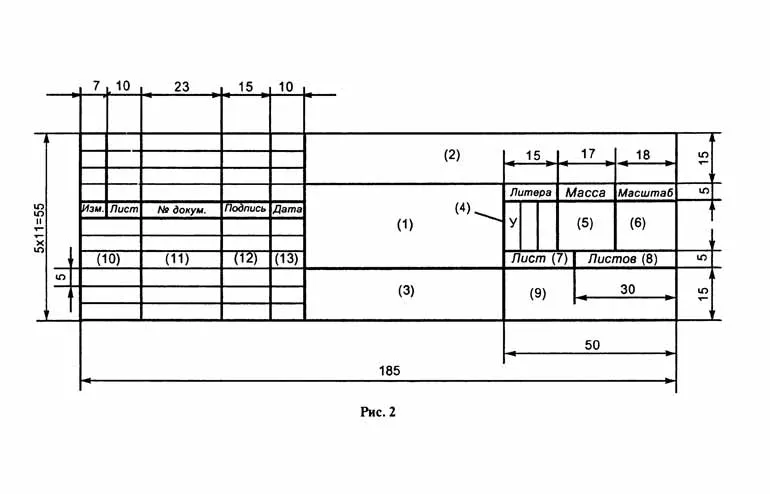

Форма основной надписи для рабочих чертежей в соответствии с ГОСТ 2.104—2006 приведена на рис. 2.

Рис 2.

В учебных заведениях заполняют следующие графы (на рис. 2 гра­фы обозначены числами в скобках):

  • графа 1 — наименование детали, изображенной на чертеже;
  • графа 2 — обозначение чертежа по ГОСТ 2.201—80;
  • графа 3 — обозначение материала детали;
  • графа 4 — литера, присвоенная документу (литера У);
  • графа 5 — масса детали в килограммах;
  • графа 6 — масштаб изображения;
  • графа 7 — порядковый номер листа;
  • графа 8 — общее количество листов, выполняемых на протяже­нии полугодия или семестра (сообщается учащимся преподава­телем);
  • графа 9 — номер учебной группы и при необходимости вариант выполняемого задания;
  • графа 10 — характер выполняемой работы;
  • графа 11 — фамилия учащегося и преподавателя;
  • графа 12 — подписи тех же лиц;
  • графа 13 — дата подписания чертежа.

В основной надписи чертежа наименование детали записывается в именительном падеже единственного числа, например: «Втулка», «Корпус». Если наименование состоит из нескольких слов, то на пер­вое место помещается имя существительное, например: «Призма уста­новочная», «Крышка смотровая», «Колесо зубчатое».

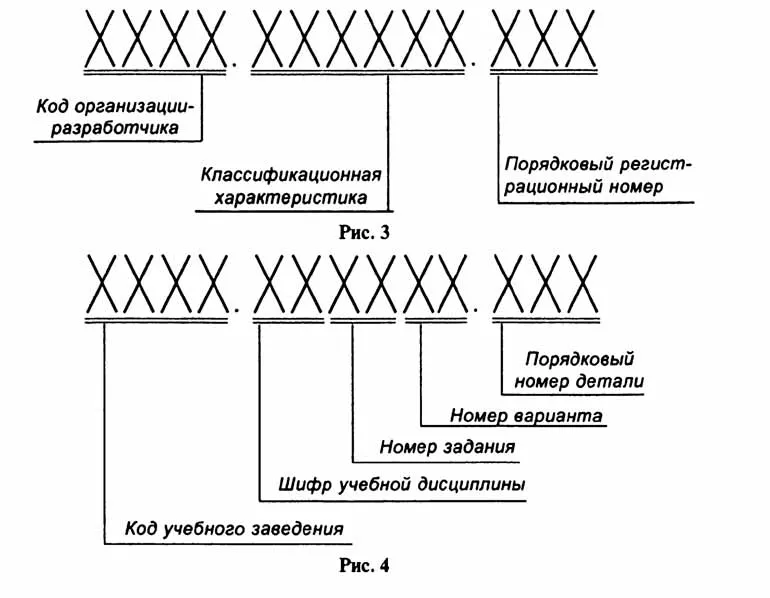

Обозначение чертежей (графа 2) по ГОСТ 2.201—80 показано в виде общей схемы на рис. 3. Схема, применяемая для учебных чертежей, приведена на рис. 4.

Рис 4.

Пример обозначения учебного чертежа:

  • УЗ.КЧ0115.000, что означает:
  • УЗ — учебное заведение;
  • КЧ0115 — курс черчения, задание первое, вариант пятнадцатый;
  • 000 — порядковый номер детали.

Выбор формата. Формат следует выбирать так, чтобы чертеж был четким, ясным, изображения — достаточно крупными, позволяющи­ми нанести размеры, читаемые условные обозначения и надписи.

Не следует изображения и надписи приближать к рамке формата ближе, чем на 5—10 мм.

Чтобы определить наиболее целесообразный формат для данного чертежа, можно рекомендовать следующую последовательность:

  • выбрать масштаб изображения;
  • определить число изображений и их расположение;
  • определить рабочее поле чертежа, т.е. размер той части форма­та чертежа, которая отводится непосредственно для изображе­ний. Для этого необходимо определить размеры охватывающего контура изображения (квадрат или прямоугольник), желательно с симметричным расположением этого контура в пределах рабо­чего контура чертежа. Рабочее поле чертежа должно составлять 70—80% площади всего чертежа;
  • учесть место для основной надписи, расстановки размеров, раз­мещения технических требований, таблиц и т.д.

ЛИНИИ

При выполнении любого чертежа основными эле­ментами являются линии. Согласно ГОСТ 2.303—68 (СТ СЭВ 1178—78) для изображения изделий на черте­жах применяют линии различных типов в зависимости от их назначения, что способствует более четкому выявлению формы изображаемого изделия. На чер­теже рукоятки (рис. 22) показаны примеры примене­ния некоторых линий.

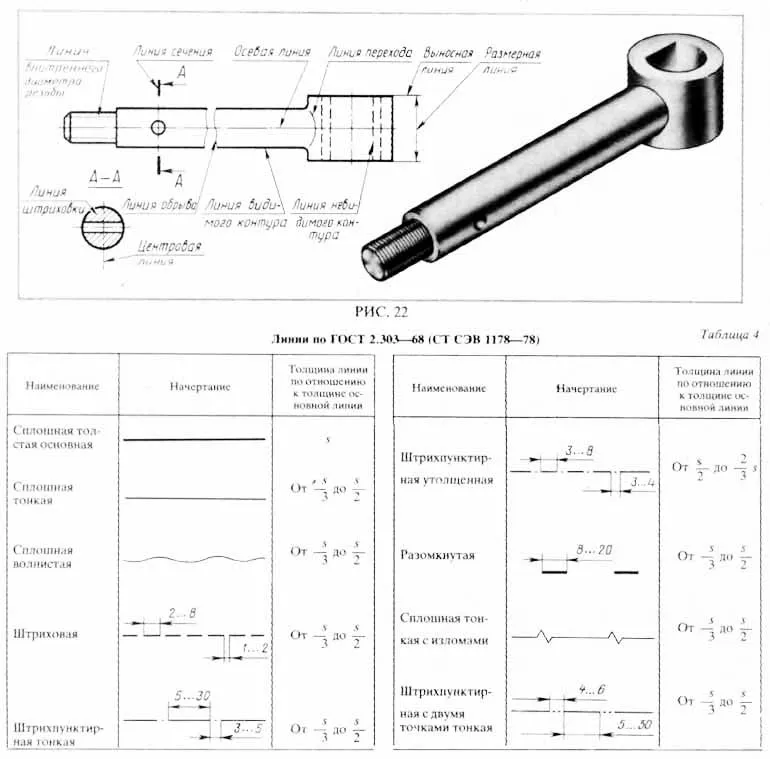

Сплошная толстая основная линия выполняется толщиной, обозначаемой буквой , в пределах от 0,5 до 1,4 мм в зависимости от сложности и величины изобра­жения на данном чертеже, а также от формата черте­жа. Сплошная толстая линия применяется для изобра­жения видимого контура предмета, контура вынесен­ного сечения и входящего в состав разреза.

Сплошная тонкая линия применяется для изобра­жения размерных и выносных линий, штриховки сече­ний, линии контура наложенного сечения, линии

Рис. 22

Рис. 22

выноски, линии для изображения пограничных дета­лей («обстановка»).

Сплошная волнистая линия применяется для изоб­ражения линий обрыва, линии разграничения вида и разреза.

Штриховая линия применяется для изображения невидимого контура. Длина штрихов должна быть оди­наковая. Длину следует выбирать в зависимости от величины изображения, примерно от 2 до 8 мм, рассто­яние между штрихами 1…2 мм.

Штрихпунктирная тонкая линия применяется для изображения осевых и центровых линий, линий сече­ния, являющихся осями симметрии для наложенных или вынесенных сечений. Длина штрихов должна быть одинаковая и выбирается в зависимости от размера изображения, примерно от 5 до 30 мм. Расстояние между штрихами рекомендуется брать 2…3 мм.

Штрихпунктирная утолщенная линия применяется для изображения элементов, расположенных перед секущей плоскостью («наложенная проекция»), линий, обозначающих поверхности, подлежащие термообра­ботке или покрытию.

Разомкнутая линия применяется для обозначения линии сечения. Длина штрихов берется 8…20 мм в зависимости от величины изображения.

Рис. 23

Рис. 23

Сплошная тонкая с изломами линия применяется при длинных линиях обрыва.

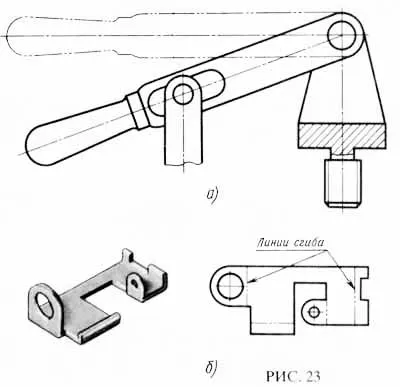

Штрихпунктирная с двумя точками линия приме­няется для изображения частей изделий в крайних или промежуточных положениях (рис. 23, а) линии сгиба на развертках (рис. 23, б); для изображения развертки, совмещенной с видом.

Чертежи и прочие конструкторские документы всех отраслей промышленности и строительства содержат необходимые надписи: название изделий, размеры, данные о материале, обработке деталей, специфика­ции и другие надписи.

Если надписи на чертежах сделаны небрежно, то при изготовлении деталей по таким чертежам возможны ошибки.

ГОСТ 2.304—81 (СТ СЭВ 851—78 — СТ СЭВ 855— 78) устанавливает чертежные шрифты, наносимые на чертежи и другие технические документы всех отраслей промышленности и строительства.

Размер шрифта h — величина, определенная высо­той прописных букв в миллиметрах.

Толщина линии шрифта d зависит от типа и высоты шрифта.

ГОСТ устанавливает следующие размеры шрифта: (1,8); 2,5; 3,5; 5; 7; 10; 14; 20 (см. табл. 5 и 6). Примене­ние шрифта 1,8 не рекомендуется и допускается только для типа Б

Устанавливаются следующие типы шрифта:

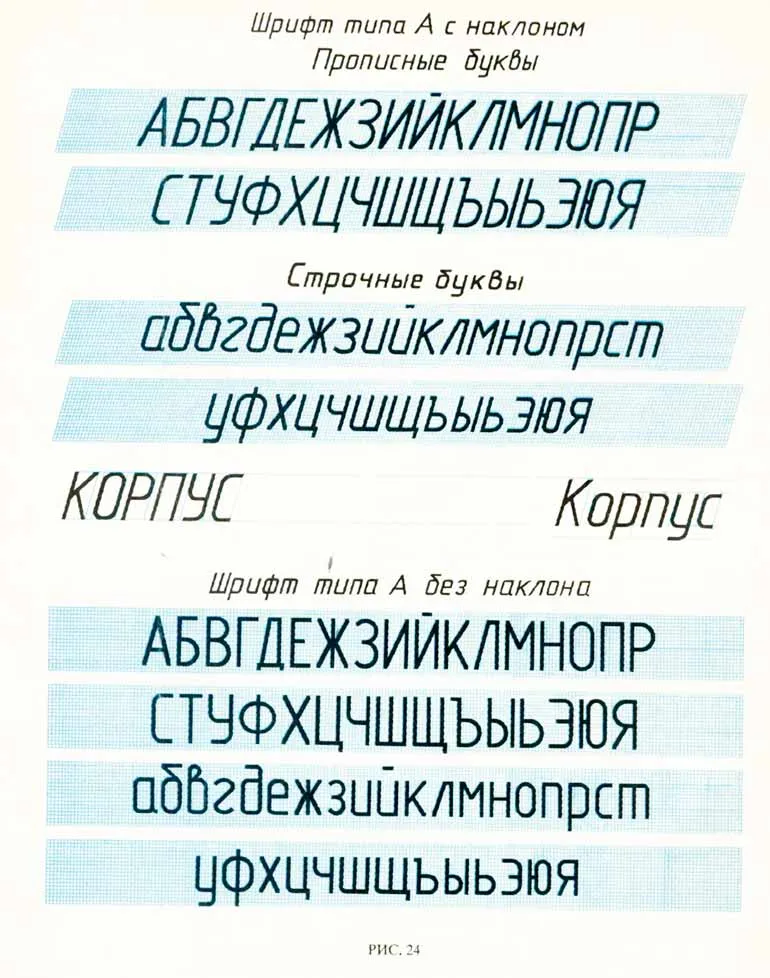

тип А с наклоном около 75°(d=l/14/h) (рис. 24);

  Шрифт типа А

Шрифт типа А

тип А без наклона (d=1/14h);

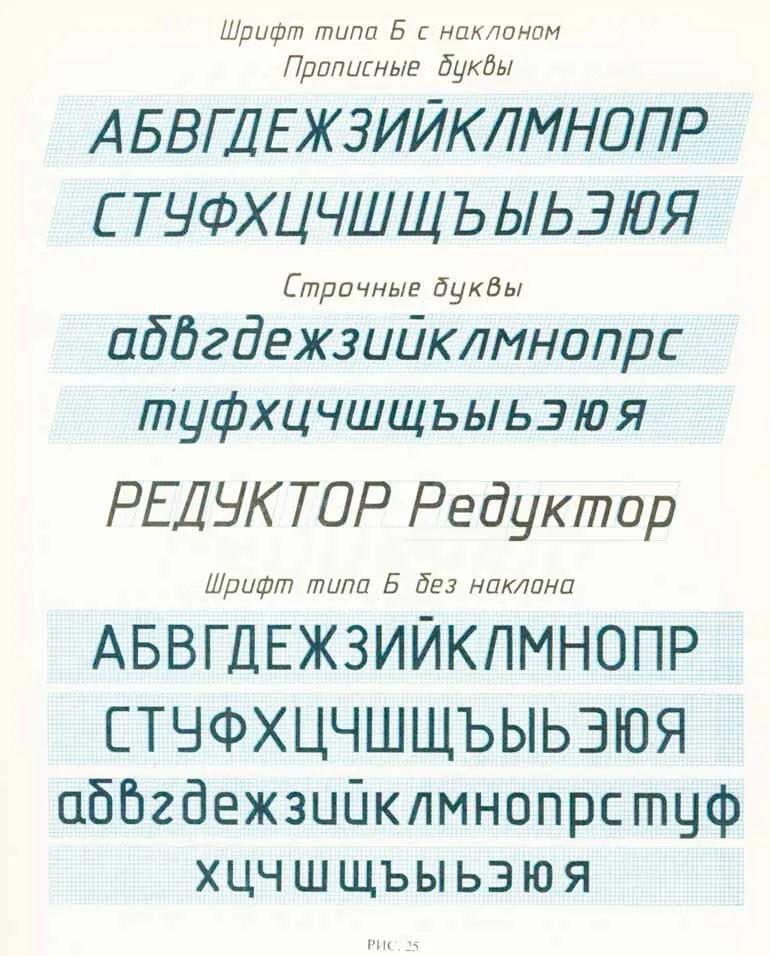

тип Б с наклоном около 75° (d=1/10h) (рис. 25);

тип Б без наклона (d=1/10h).

Шрифт типа Б., Ширина букв и цифр

Шрифт типа Б

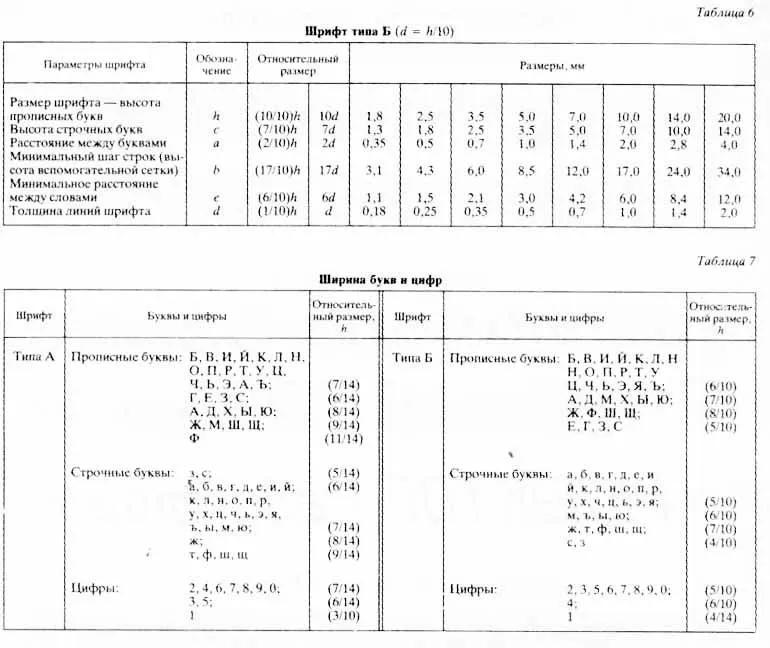

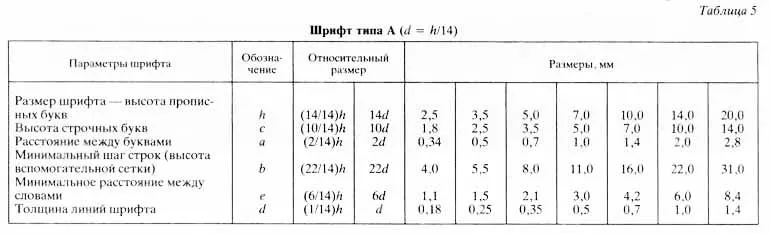

Параметры шрифтов А и Б приведены в табл. 5 и 6. Ширина букв и цифр определяется в зависимости от размера шрифта h и может быть выражена в h (табл. 7) или d. Например, в шрифте типа А ширина буквы Ш равна 9/14/h или 9d,букв Э — 5/10/h или 5 d. буквы И — 6/10/h или 6d d.

Высота строчных букв с определяется размером вы­соты шрифта h. Например, в шрифте типа А с= 10/14h, в шрифте типа Б c=7/10/h.

Для облегчения понимания и построения конструк­ции шрифта выполняется вспомогательная сетка сплошными тонкими линиями.

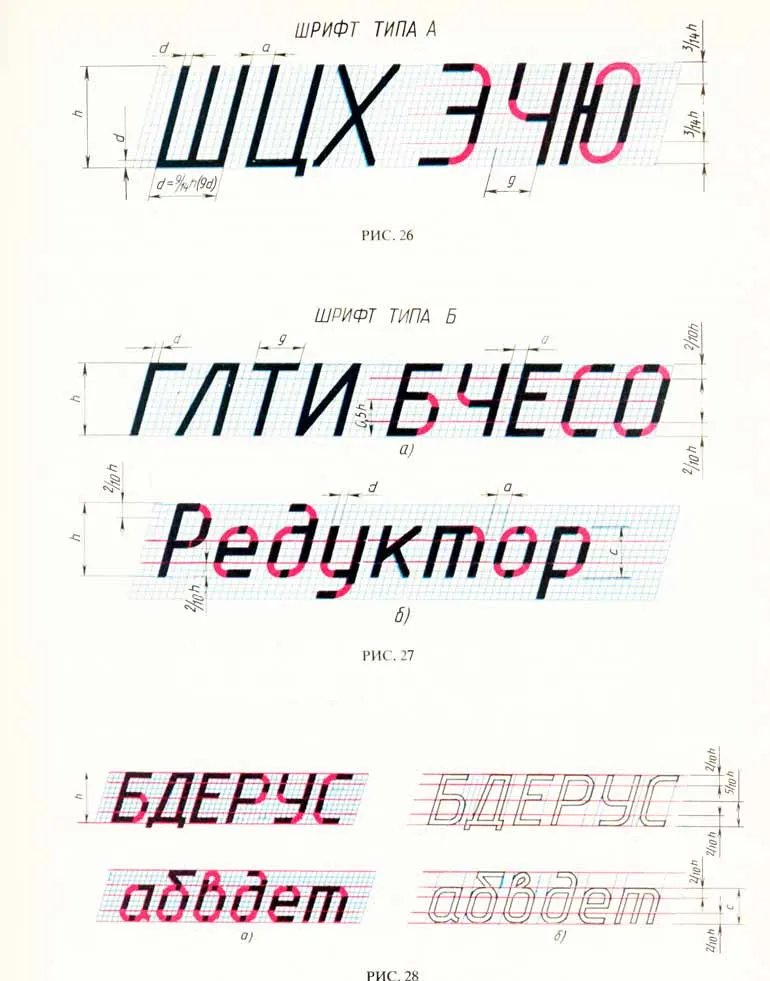

При построении шрифта по вспомогательной сетке следует учитывать разную ширину букв (рис. 26; буквы Ш, X, Ю). Необходимо также помнить, что рас­стояние между некоторыми буквами, например, Г и А

(и в аналогичных сочетаниях букв) уменьшается до размера, равного толщине линии букв (см. рис. 27; буквы Г и Л).

Прописные буквы по начертанию условно можно разделить на три группы. При написании букв первой группы, например, Ш, Ц Г, И не требуются вспомога­тельные линии (рис. 26; буквы Ш, , X), Для написа­ния второй группы нужно учитывать, что посередине сетки проходит линия, над которой или под которой располагаются средние элементы букв, например букв Э, Ч, Ю, Б (рис. 26, 27). Для написания букв третьей группы необходимо учитывать две линии, которые на­ходятся на расстоянии 3/14Л (для шрифта типа А) от верхней и нижней линии, ограничивающие скругление букв (рис. 26; буквы Э, Ю). В шрифте типа Б эти две линии расположены на расстоянии 2/10 Н (рис. 27, а). Это нужно учитывать и при выполнении строчных букв (рис. 27, б).

Для написания шрифтов малого размера часто при-

меняют упрощенную сетку. На рис. 28 показано впи­сывание букв шрифта типа Б в обычную сетку (рис. 28, а) и упрощенную (рис. 28, б).

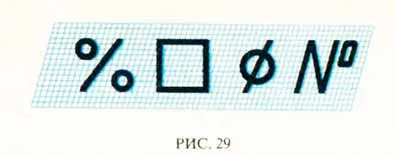

На рис. 29 дана конструкция некоторых знаков.

Для выполнения упражнения по написанию шрифта следует разметку сетки выполнять упрощенно (см. рис. 28).

Вначале нужно заготовить лист бумаги стандартного формата А4 с рамкой на расстоянии 5 мм от краев сверху, справа и снизу и 20 мм слева.

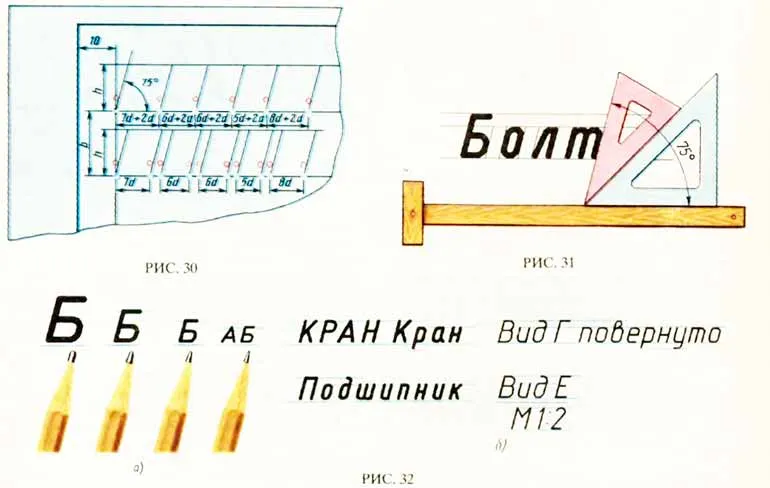

При выполнении упражнения по написанию стан­дартного шрифта типа Б размером 10(h) проводят все вспомогательные горизонтальные прямые  линии, определяющие границы строчек шрифта. Расстояния между строчками b, равное 15 мм, откладывают, как показано на рис. 30. Далее надо отложить высоту шрифта h, т. е. 10 мм. На основаниях полученных строк следует отложить отрезки, равные ширине букв плюс расстояние между буквами. Например, для буквы

А этот отрезок равен 9/10h (7/10/г — ширина буквы, 2/10h — расстояние между буквами). При разметке строки следует учитывать сочетания букв типа РА, ГА,            ТА и т. п. Наклонные линии для сетки под углом

75° проводят через намеченные точки при помощи двух треугольников: с углом 45° и с углами 30 и 60° (рис. 31).

После выполнения упражнений в написании шриф­тов и освоения этого процесса надписи на чертежах не­обходимо выполнять без построения сеток, от руки, соблюдая наклон букв, толщину линии шрифта и соот­ношения их элементов и толщины линии шрифта по ГОСТу. Карандаш затачивается в зависимости от тол­щины шрифта (параметра d) (рис. 32, а). Допускается проводить только горизонтальные вспомогательные линии (рис. 32, б).



МАСШТАБЫ

Чертежи рекомендуется выполнять по возможности в натуральную величину, что дает правильное пред­ставление о действительных размерах изделия. Но это не всегда позволяют размеры изделия и размеры фор­матов листов. В таких случаях чертеж выполняют в уменьшенном виде, т. е. в некотором масштабе.

Масштаб — это отношение линейных размеров изображаемого предмета на чертеже к его натураль­ным размерам.

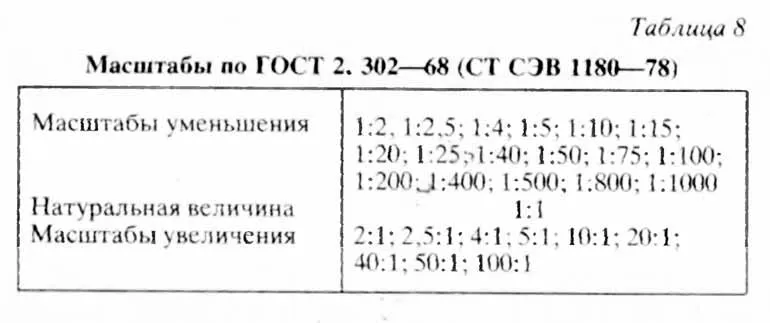

ГОСТ 2.302—68 (СТ СЭВ 1180—78) устанавливает масштабы изображения и их обозначение на чертежах всех отраслей промышленности и строительства (табл. 8).

Таблица 8
