Особенности подводки и расчетов высоты канализации для раковины — правильные выводы под раковину

Особенности подводки канализации к раковине

Важно отметить, что умывальник и раковина устанавливаются на более высоком уровне по сравнению с другими сантехническими приборами. Для определения местоположения следует ориентироваться на положение столешницы, включая размер раковины, особенно это актуально, если мы говорим о кухне.

Высота будет зависеть, скорее, от положения кухонного гарнитура. Делать разметки нужно по положению столешницы, включая объём раковины, особенно если речь идёт о кухне.

Более того, когда речь заходит о новых домах и жилых комплексах, то туалет, ванна и кухня часто связаны одним стояком. Поэтому придётся потрудиться и над правильным уклоном.

Специалисты выделяют средний показатель, который варьируется от 50 до 55 см. Выше будет устанавливаться уже сифон и сама мойка. Дополнительно принято пользоваться специальными тройниками, позволяющими не захламлять пространство трубами и отводами. Специфика кухонной сантехнической инженерии позволяет использовать такой приём. В этом случае все отводы просто прячут внизу кухонного модуля или гарнитура.

Стандарты и нормативы для установки водоразеток

Для каждого прибора и оборудования, установленного в ванне, предусмотрены свои нормативы. Нужно изучить все, чтобы правильно встроить водорозетки.

Для ванной

Если следовать строительным нормам и правилам, то розетки рядом с ванной должны быть установлены следующим образом:

• ванна должна быть установлена так, чтобы кран располагался от нее не менее, чем на 20 см;
• от пола розетку необходимо разместить на расстоянии 80 см, от ванны – 25 см;
• от раковины или умывальника прибор должен находиться более, чем на 30 см.

Так обеспечивается безопасное расстояние от всего оборудования до розетки, чтобы избежать попадания влаги в нее. Необходимо соблюдать эти нормы и даже немного завышать реальные результаты с требуемыми.

Для раковины

Стандартная высота раковины от пола по нормам составляет 85 см. Для данного оборудования предусмотрены другие стандарты:

• если раковина установлена с тумбой, то необходимо соблюдать дистанцию 65 см от пола и 8 см между кранами подачи холодной и горячей воды;
• если тумба представляет большие размеры, то от пола нужно будет соблюсти 62 см, а между розетками под холодную и горячую воду – 10 см.

Очень важно учесть разделение между трубами холодной и горячей воды. Если перепутать эти детали, водоснабжение может перестать поступать в обычном режиме.

Для душа

Душ и ванна отличаются по условиям эксплуатации. Именно поэтому и встраивание водорозеток не подчиняется одним и тем же нормам. Установка таких устройств в душевой кабине предполагает соблюдение следующих правил:

• соблюдение свободного пространства к душу на расстоянии 70 см;
• смесители должны быть установлены в пределах 1,2 метров;
• душевая сетка располагается не менее чем на 2 метра от пола;
• розетки устанавливаются на расстоянии не менее 60 см от пола.

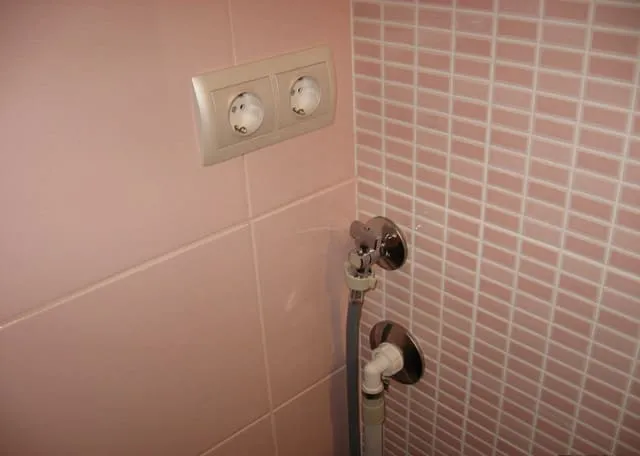

Для стиральной машины

Чтобы водорозетка могла функционировать в обычном режиме, необходимо соблюдать все требования, в том числе и расстояние от стен и пола до оборудования. СНиП предусматривает следующие условия:

• шланг от стиральной машины должен легко доставать до устанавливаемой розетки, чтобы он не был натянут и в то же время не висел;
• всегда должен быть доступ к крану подачи воды в стиральную машину, чтобы в непредвиденной ситуации или неправильной работы розетки сразу перекрыть воду;
• розетка должна быть хорошо укреплена, в комплекте идут детали для крепежа, но если конструкция будет не такой прочной, то можно усилить ее;
• располагаться оборудование должно не меньше, чем на расстоянии 78 см от пола, для каждой модели стиральной машины свои стандарты, но с этой цифры начинается минимальное значение.

От чего она зависит?

Каждое кухонное устройство требует отдельного внимания. Стоит обратить внимание на тип мойки. Например, для частных домов свойственна установка островного типа. Каких-то конкретных правил нет, каждый владелец делает так, как ему удобно.

Также стоит обратить внимание на следующие факторы:

• многие выбирают высоту кухонного модуля, исходя из собственного роста или среднего значения всех домочадцев, далее уже занимаются расчётом отведения;
• в расчёт берут тип мойки. Сегодня часто можно встретить скрытую установку, требующую точной разметки для избежания поломки в будущем.

Говоря о росте домочадцев, можно выделить следующие моменты:

• если в доме живут два взрослых высоких человека, то лучше установить мойку на высоте 80 см – это расстояние между полом до самой раковины/столешницы;
• если есть подростки – средним считается 70 см;
• если в доме есть маленькие дети – 60 см.

Среднее значение высоты кухонного модуля– 75-85 см по санитарной норме. Исходя из типа и модели раковины, владелец самостоятельно определяет точку для вывода канализации. Если монтаж не несёт скрытого характера, её проще установить по нормам СНИП. Пример:

Стандартные правила установки водорозеток

Какие правила установки водорозеток существуют для душа, для смесителя раковины или ванны, для унитаза, для стиральной или посудомоечной машины? Какая высота установки оборудования самая оптимальная? Рассмотрим подробнее.

Ванна

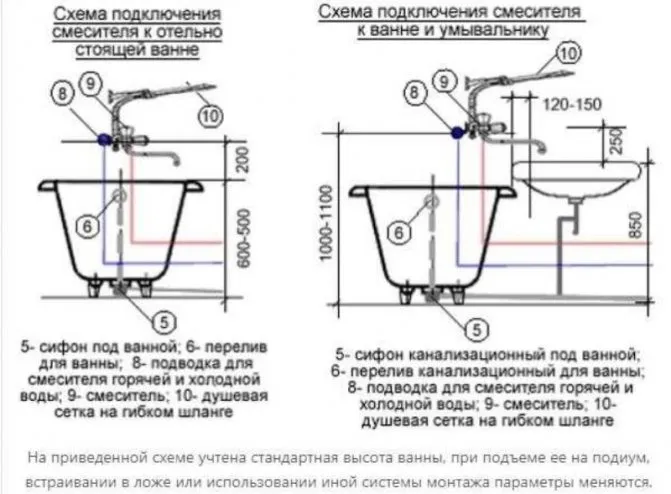

В соответствии со СНиП 3.05.01-85 действует следующий стандарт:

1. кран должен располагаться над ванной на расстоянии не менее 20 см;
2. высота установки смесителя от пола – от 80 см;
3. если смеситель используется исключительно для набора воды в ванну, то водорозетки рекомендуется устанавливать на высоте 20 см – 25 см от бортика сантехники;
4. если планируется установка одного смесителя для ванны и раковины, то место установки выбирается таким образом, чтобы устройство располагалось на 25 см выше бортика ванны и 30 см выше умывальника;
5. глубина установки зависит от размеров смесителя.

Для монтажа оборудования в медицинских учреждениях используются иные нормативы. Кран для раковины или ванны устанавливается на высоте 110 см от уровня пола. Кран в душевой кабинке монтируется на высоте 120 см – 150 см от поддона.

Раковина

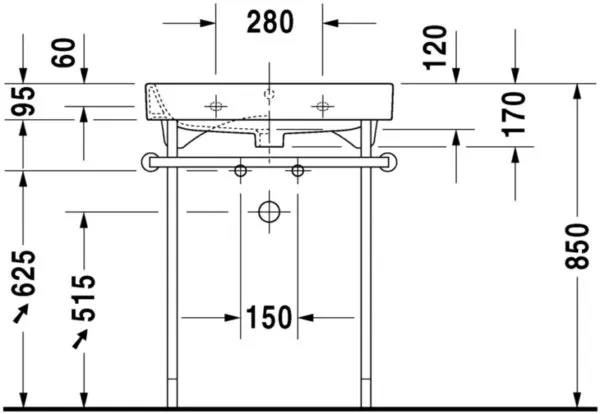

Водорозетки для стандартной раковины (85 см от пола и 20 см высота) устанавливаются:

• под раковину с тумбой, если производителем оборудования не установлены иные требования, на высоте 62 см от пола. Расстояние между водорозетками в данной ситуации – 8 см;
• под тумбу больших размеров: высота – 62 см, межосевое расстояние – 10 см.

Стандартные параметры размещения водорозеток

Типы сантехнических систем

Существует довольно много видов канализационных узлов под раковины, наиболее распространённые – снабжённые подставкой (пьедесталом). Для более современных дизайнов помещения – подвесной тип, который монтируется к стене. Однако конструкции, у которых система уходит в стену, требуют внимательности и точного расчёта. Трубопровод укладывается в специальное отверстие, затем маскируется под цементом, плиткой или другими отделочными материалами.

Расположение сантехнической системы зависит и от особенностей самой подводки. Если трубы установлены на поверхности стен, то придётся приспосабливаться к имеющимся условиям. Самый меньший уровень вывода часто используется при установке душевой кабины (всего 1 см).

Важно! В последнем случае специалисты рекомендуют устанавливать пьедестал, позволяющий скрыть подводку.

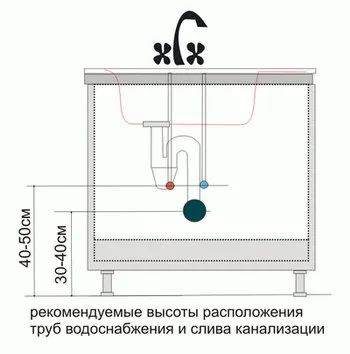

Высота канализации для раковины

Стандартная высота канализации для раковины в ванной привязана к уровню размещения горизонтального трубопровода. Поскольку большинство типов раковин обладают тумбами, пьедесталами или иными дополнительными предметами, скрывающими выпускную гарнитуру, то принципиального значения высоты не существует. Для раковин навесного типа, где трубопровод из сифона сразу уходит в стену, высота расположения выбирается методом предварительной установки и примерки точки вывода по месту. Чаще всего в стене делают вертикальное углубление, в котором располагают канализационный отвод, а отверстие для входа в стену делают в кафельной плитке, за которой его скрывают.

Вам также может понравиться: Поэтапное подключение стиральной машины к водопроводу и канализации

Такой способ монтажа весьма привлекателен, но ревизия труб или ремонт в случае появления протечек становятся чрезвычайно затрудненными, как и во всех вариантах скрытого монтажа. Соединения труб должны быть выполнены максимально плотно, с использованием герметика или иных средств, исключающих возникновение протечек.

Есть ли стандарты высоты?

На практике сегодня нельзя выделить какие-то строгие параметры, от которых нужно отталкиваться при установке раковины. Стоит понимать, что владелец будет делать расчёт, исходя из нижнего или центрального трубопровода.

Далее стоит учитывать тип раковины: подвесной, на пьедестале и т. д. Каждый из типов требует отдельного внимания, так как есть существенная разница в креплении.

Обратите внимание! Подвесной тип требует предварительного размещения. Сначала владелец делает все необходимые отверстия, монтирует раковину, далее делает разметку для водоотведения.

Если говорить о скрытом монтаже, то здесь эксперты рекомендуют заранее сделать все разметки и расчёты. Любое отклонение в конечном итоге может вызвать течь, которая создаст ряд проблем. Поэтому эту работу лучше доверить опытному специалисту. В любом случае регулируемый сифон позволит выиграть несколько лишних сантиметров пространства, в случае если будет отклонение или ошибка в расчёте.

Выбор водорозеток

Прежде чем приступать к рассмотрению правил монтажа водорозеток для подключения различного сантехнического оборудования, необходимо выяснить, какие устройства выпускаются и для чего они предназначены.

Произвести классификацию водорозеток для кухни и ванной комнаты можно по трем признакам:

1. виду или количеству отводов;
2. материалу изготовления;
3. способу крепления к трубам.

Разновидности водорозеток

В зависимости от количества отводов водорозетки могут быть:

• одинарными (рисунок выше). Такие устройства используются для подключения одной трубопроводной магистрали, например, для стиральной машины, посудомоечной машины, шланга и так далее;
• двойными сплошными. Применяются для одновременного подключения двух различных магистралей;

Двойная сплошная водорозетка

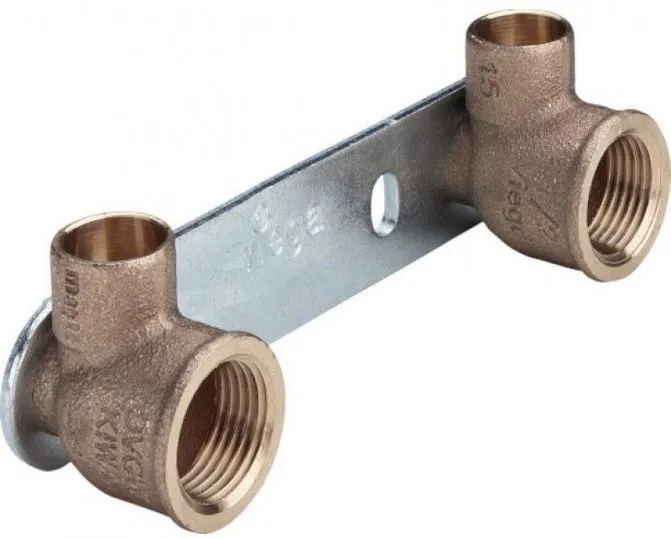

• двойными, установленными на рельефной планке. Устройства также применяются для присоединения оборудования, например, смесителя к двум магистралям для раковины в ванной комнате.

Двойная водорозетка на рельефной планке

Из каких материалов изготавливаются

Для изготовления водорозеток для ванны или кухни используются:

• нержавеющая сталь. Фитинги отличаются высоким запасом прочности (выдерживают давление до 20 атмосфер) и высокой стоимостью (в среднем 800 рублей). Могут применяться для подключения труб, изготовленных из различных материалов;
• оцинкованный чугун. Фитинги более дешевые (приблизительно 200 рублей), но не менее прочные. Существенный недостаток – подверженность образованию ржавчины при повреждении защитного покрытия;
• латунь, бронза и иные сплавы. Средняя стоимость фитингов составляет 100 рублей. Устройства не менее прочные по сравнению с предыдущими вариантами, могут устанавливаться на трубы из различных материалов, не подвержены ржавчине, долговечны. Латунь и бронза являются наиболее востребованными материалами;
• ПВХ и/или полипропилен. Пластиковые водорозетки отличаются минимальной стоимостью (около 40 рублей), прочностью, инертностью к коррозии. Рекомендуется использовать только для труб, изготовленных из аналогичных материалов.

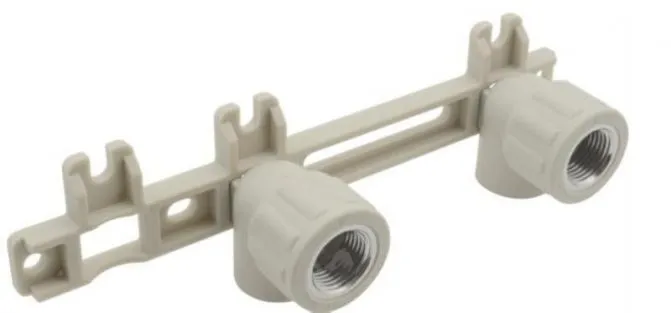

Двойная водорозетка из полипропилена

Способы крепления водорозеток

Еще один параметр, учитываемый при выборе – это способ монтажа сантехнического оборудования. Крепление водорозеток к трубам может быть произведено:

• на резьбу. Преимуществами резьбового соединения являются получение разъемного соединения, что позволяет проводить ремонтные работы без замены устройства, долговечность, простота монтажа без применения специального оборудования;

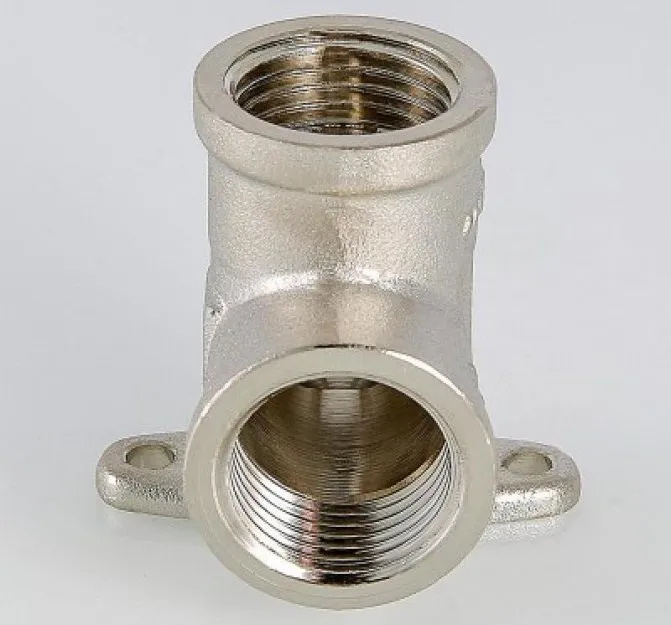

Фитинг, фиксируемый при помощи резьбы

• при помощи обжимной цанги. Устройство легко монтируется и может быть снято для выполнения ремонта. Соединение получается герметичным без применения дополнительных материалов;

Фитинг, фиксируемый при помощи цанги

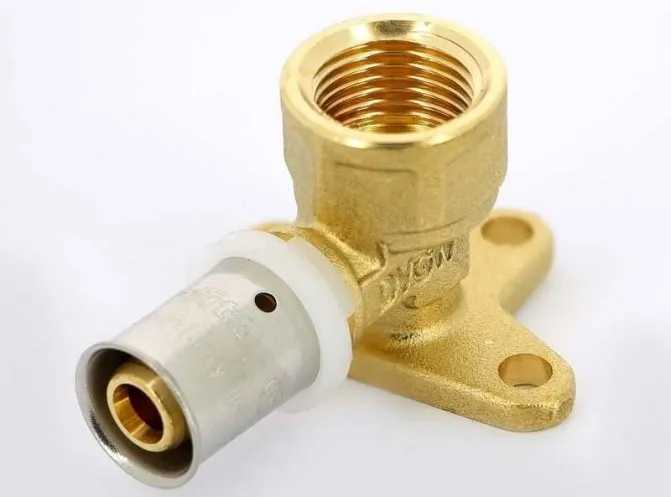

• методом пайки. Пресс-водорозетки отличаются максимальным уровнем герметичности, надежностью и универсальностью. Для монтажа необходимо специальное оборудование.

Фитинг, монтируемый методом пайки

Способы крепления водорозетки

Существует несколько распространенных способов фиксации розетки. Выбор того или иного определяет материал стен, особенности водопровода в конкретной квартире и высота установки розетки. В любом случае, до начала работы необходимо тщательно осмотреть поверхность стены в месте предполагаемого монтажа. Не должно быть пустот и трещин, которые могут повлечь за собой срыв фитинга с последующей протечкой.

Установка «в карман»

Данный способ применим в случае монтажа водорозетки на капитальную кирпичную или бетонную стену. По размеру розетки делается углубление. Необязательно полностью скрывать фитинг, он может выглядывать, что впоследствии будет «обыграно» в ходе отделочных работ.

Фиксацию розетки выполняют с помощью комплектных деталей, после переходят к отделке стен.

На деревянную прокладку

В случае тонких стен (4-6 см), когда нет возможности сделать полноценный «карман» и надежно закрепить розетку, используют другой метод. Делают небольшое углубление, сам фитинг крепят к дощечке толщиной около 0,5 см. Дерево необходимо предварительно обработать антисептиком. Прокладка фиксируется в углублении.

Установка на подкладку

Данный способ применяется в случае стены из гипсокартона. Закрепить розетку непосредственно на лист точно не удастся, предварительно нужно изготовить для нее опору. В качестве таковой используется каркас из дерева или металлического профиля. Его форма и конфигурация определяется индивидуально.

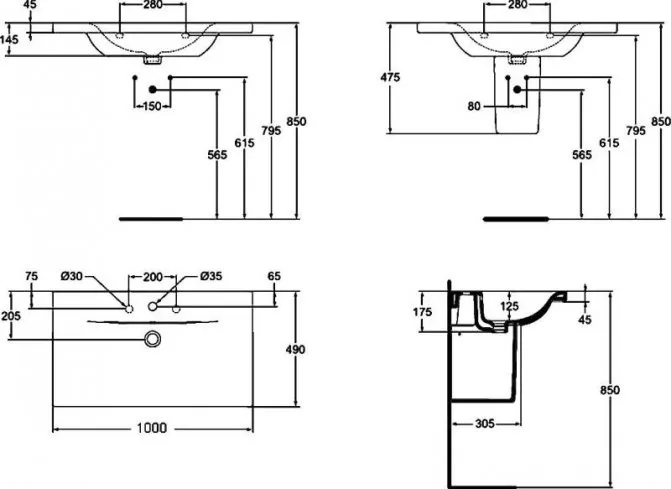

Типы сантехнических приборов с разной высотой вывода

Существуют разные конструкции раковин, снабженных подставкой или тумбой (пьедесталом). Также имеется ряд моделей, рассчитанных на навесной способ монтажа. Открытые конструкции, у которых канализационный отвод уходит в стену, требуют точного расчета высоты размещения трубы. Если используется подвесной унитаз, горизонтальная часть системы устанавливается скрытым способом и прячется в стену. Трубопровод укладывается в углубление в полу, а затем его маскируют цементной стяжкой и напольным покрытием. В таких ситуациях высота канализации для раковины обусловлена разницей уровня установки труб.

Необходимо учесть, что параметры расположения канализации часто зависят от особенностей подводки воды. Трубы, размещенные на поверхности стены, не позволяют установить канализационную систему как придется, вынуждая приспосабливаться к существующим условиям. Чаще всего, высота вывода труб воды и канализации зависят друг от друга и требуют учета специфики монтажа или соединения. Монтируя водопровод, следует помнить о канализации, и наоборот.

Как выбрать тумбу под раковину в ванной?

Выбор тумбы под раковину в ванной комнате зависит от ряда факторов, таких как размеры ванной, стиль дизайна, бюджет, личные предпочтения и другие. Ниже приведены некоторые вопросы, которые могут помочь определиться с выбором:

1. Размер: измерьте свободное пространство в ванной комнате, где вы хотите разместить тумбу под раковину. Учитывайте высоту, ширину и глубину тумбы, чтобы убедиться, что она подойдет к вашей раковине и помещается в доступном пространстве.

2. Стиль дизайна: выберите тумбу, которая соответствует стилю вашей ванной комнаты. Если вы хотите современный дизайн, выберите тумбу с гладкими линиями и минималистичным дизайном. Если вы предпочитаете классический стиль, то выбирайте тумбу с деревянными элементами и красивыми деталями.

3. Материал: тумбы могут быть изготовлены из различных материалов, таких как дерево, МДФ, стекло, металл и другие. Выбирайте материал, который лучше всего сочетается с вашим дизайном и отвечает вашим потребностям.

4. Хранение: если у вас мало места в ванной комнате, рассмотрите тумбу с дополнительным хранением, например, с ящиками, полками или шкафами.

5. Цена: выберите тумбу, которая соответствует вашему бюджету. Цена может варьироваться в зависимости от материала, размера и функциональности тумбы.

Надеюсь, эти советы помогут вам выбрать тумбу под раковину, которая подойдет вашей ванной комнате.
