Отопление водородом своими руками — инструкции!

Ученый Парацельс из средневековья заметил при одном из экспериментов, что при взаимодействии серной кислоты и феррума возникают воздушные пузырьки. Однако, на самом деле это был не воздух, а водород – легкий, бесцветный газ без запаха, который может быть взрывоопасен при определенных условиях.

Содержание:

• Основные достоинства отопления на водороде
• Можно ли самостоятельно сделать водородное отопление?
• Постройка водородной горелки
  • Что потребуется в работе
  • Видео — Генератор газа Брауна простая модель ячейки из 16 пластин нержавеющей стали
  • Инструкция по изготовлению
  • Видео — Отопление водородом. Аккумуляторы на водородном элементе
• Несколько дельных советов
• В качестве заключения. Альтернатива
  • Видео – Обогащенный газ Брауна
  • Видео – Отопление водородом

Водородные генераторы для отопления могут обладать различной мощностью

В нынешнее время отопление водородом своими руками – вещь весьма распространенная. Действительно, водород можно получать практически в неограниченном количестве, главное, чтобы были вода и электроэнергия.

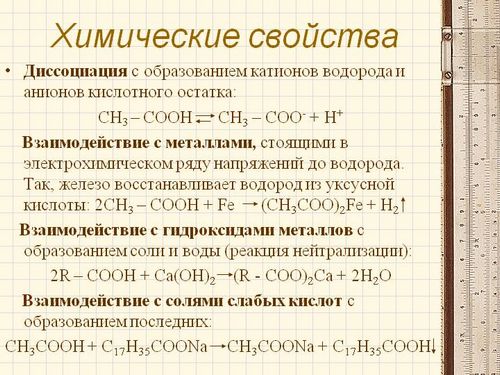

Химические свойства Н2

Такой способ отопления был разработан одной из итальянских компаний. Водородный котел работает, не образуя никаких вредных отходов, из-за чего считается самым экологическим и бесшумным способом обогрева дома. Инновация разработки в том, что ученым удалось добиться сжигания водорода при относительно низкой температуре (порядка 300ᵒС), а это позволило изготавливать подобные отопительные котлы из традиционных материалов.

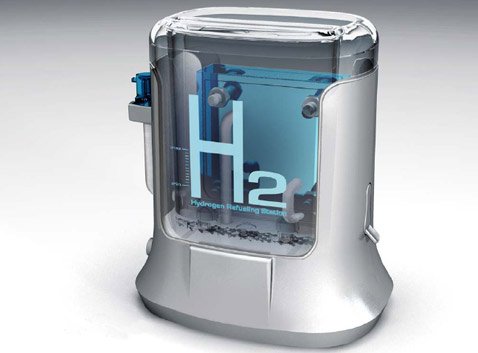

Водородные топливные элементы для дома

При работе котел выделяет только безвредный пар, и единственное, что требует затрат – это электроэнергия. А если совместить такое с солнечными панелями (гелиосистемой), то эти расходы можно и вовсе свести к нулю.

Обратите внимание! Зачастую котлы на водороде используются для нагрева систем «теплого пола», которые можно легко смонтировать своими руками.

Как же все происходит? Кислород вступает в реакцию с водородом и, как мы помним из уроков химии в средних классах, образует молекулы воды. Реакция провоцируется катализаторами, в результате выделяется тепловая энергия, нагревающая воду примерно до 40ᵒС – идеальной температуры для «теплого пола».

Регулировка мощности котла позволяет добиться определенного температурного показателя, необходимого для отопления помещения с той или иной площадью. Также стоит отметить, что такие котлы считаются модульными, т. к. состоят из нескольких независимых друг от друга каналов. В каждом из каналов имеется упомянутый выше катализатор, в результате в теплообменник поступает теплоноситель, уже достигший необходимого показателя в 40ᵒС.

Обратите внимание! Особенностью такого оборудования является то, что каждый из каналов способен вырабатывать разную температуру. Таким образом, один из них можно провести к «теплому полу», второй к соседнему помещению, третий к потолку и т. д.

Основные достоинства отопления на водороде

Данный способ обогрева дома имеет несколько существенных преимуществ, которыми обусловлена возрастающая популярность системы.

1. Впечатляющий КПД, который нередко достигает 96%.
2. Экологичность. Единственный побочный продукт, выделяющийся в атмосферу – это водяной пар, который не способен навредить окружающей среде в принципе.
3. Водородное отопление постепенно заменяет традиционные системы, освобождая людей от необходимости в добыче природных ресурсов – нефти, газа, угля.
4. Водород действует без огня, тепловая энергия образуется путем каталитической реакции.

Можно ли самостоятельно сделать водородное отопление?

В принципе, это возможно. Главный элемент системы – котел – можно создать на основе ННО генератора, то есть, обычного электролизера. Все мы помним школьные опыты, когда засовывали в емкость с водой оголенные провода, подключенные к розетке путем выпрямителя. Так вот, для сооружения котла вам потребуется повторить этот опыт, но уже в более крупных масштабах.

Обратите внимание! Водородный котел используется с «теплым полом», о чем мы уже говорили. Но обустройство такой системы – это тема уже другой статьи, поэтому мы будем опираться на то, что «теплый пол» уже устроен и готов к использованию.

Постройка водородной горелки

Приступаем к созданию водной горелки. Традиционно, начинать будем с приготовления необходимых инструментов и материалов.

Что потребуется в работе

1. Лист «нержавейки».
2. Обратный клапан.
3. Два болта 6х150, гайки и шайбы к ним.
4. Фильтр проточной очистки (от стиральной машины).
5. Прозрачная трубка. Для этого идеально подходит водяной уровень – в магазинах стройматериалов он продается по 350 рублей за 10 м.
6. Пластиковый герметичный контейнер для пищи емкостью 1,5 л. Примерная стоимость – 150 рублей.
7. Штуцеры с «елочкой» ø8 мм (такие отлично подойдут для шланга).
8. Болгарка для распиливания металла.

А теперь разберемся, какую именно нержавеющую сталь нужно использовать. В идеале для этого следует взять сталь 03Х16Н1. Но купить целый лист «нержавейки» порой весьма накладно, ведь изделие толщиной 2 мм стоит более 5500 рублей, к тому же его нужно как-то привезти. Поэтому, если где-то завалялся небольшой кусок такой стали (хватит и 0,5х0,5 м), то можно обойтись и им.

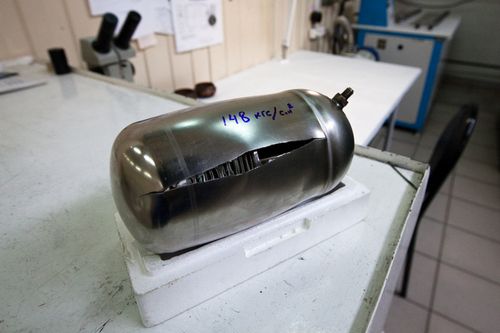

Корпус никель-водородного аккумулятора

Мы будем использовать нержавеющую сталь, потому что обычная, как известно, в воде начинает ржаветь. Более того, в нашей конструкции мы намерены применять щелочь вместо воды, то есть среду более чем агрессивную, да и под действием электротока обычная сталь долго не прослужит.

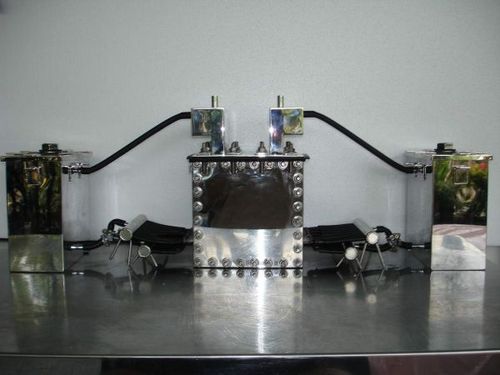

Видео — Генератор газа Брауна простая модель ячейки из 16 пластин нержавеющей стали

Инструкция по изготовлению

Первый этап. Для начала берем лист стали и размещаем его на ровной поверхности. Из листа указанных выше размеров (0,5х0,5 м) должно получиться 16 прямоугольников для будущей горелки на водороде, вырезаем их болгаркой.

Обратите внимание! Один из четырех углов каждой пластины мы спиливаем. Это необходимо, чтобы в будущем соединить пластины.

Второй этап. С обратной стороны пластин просверливаем отверстия для болта. Если бы мы планировали сделать «сухой» электролизер, то просверлили отверстия и снизу, но в данном случае этого делать не надо. Дело в том, что «сухая» конструкция порядком сложнее, да и полезная площадь пластин в ней использовалась бы не на 100%. Мы же сделаем «мокрый» электролизер – пластины полностью погрузятся в электролит, а в реакции будет участвовать вся их площадь.

Энергия воды

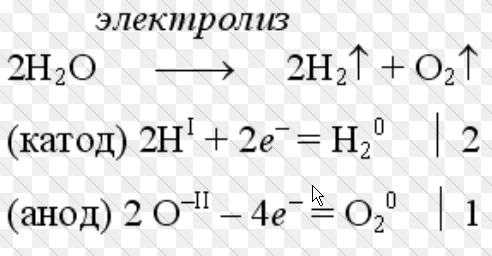

Третий этап. Принцип работы описываемой горелки основывается на следующем: электроток, проходя через погруженные в электролит пластины, приведет к тому, что вода (она должна входить в состав электролита) разложится на кислород (О) и водород (Н). Следовательно, мы должны располагать одновременно двумя пластинами – катодом и анодом.

С увеличением площади этих пластин увеличивается объем газа, поэтому в данном случае используем по восемь штук на катод и анод, соответственно.

Обратите внимание! Рассматриваемая нами горелка – это конструкция с параллельным включением, которая, честно говоря, является не самой эффективной. Но она более простая в выполнении.

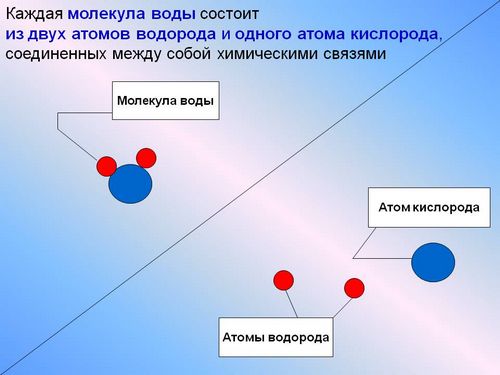

Каждая молекула воды состоит из двух атомов водорода и одного атома

Четвертый этап. Далее нам предстоит установить пластины в пластиковый контейнер так, чтобы они чередовались: плюс, минус, плюс, минус и т. д. Для изоляции пластин используем куски прозрачной трубки (мы купили ее целых 10 м, поэтому запас есть).

Нарезаем из трубки небольшие кольца, разрезаем их и получаем полоски толщиной примерно 1 мм. Это идеальное расстояние, чтобы водород в конструкции эффективно генерировался.

Пятый этап. Пластины крепим друг к другу с помощью шайб. Делаем это следующим образом: надеваем шайбу на болт, затем пластину, после нее три шайбы, еще одну пластину, опять три шайбы и т. д. Восемь штук вешаем на катод, восемь – на анод.

Обратите внимание! Это нужно делать зеркально, то есть, анод мы разворачиваем на 180ᵒ. Так «плюса» зайдут в зазоры между пластинами «минуса».

Далее затягиваем гайки и изолируем пластины посредством нарезанных ранее полосок.

Шестой этап. Смотрим, куда именно в контейнере упираются болты, просверливаем в том месте отверстия. Если вдруг болты не помещаются в контейнер, то мы спиливаем их до требуемой длины. Затем вставляем болты в отверстия, надеваем на них шайбы и зажимаем гайками – для лучшей герметичности.

Далее проделываем дыру в крышке для штуцера, вкручиваем сам штуцер (желательно намазав место соединения силиконовым герметиком). Дуем в штуцер, чтобы проверить герметичность крышки. Если воздух все же выходит из-под нее, то промазываем и это соединение герметиком.

Седьмой этап. По окончании сборки тестируем готовый генератор. Для этого подключаем к нему любой источник, заполняем контейнер водой и закрываем крышку. Далее на штуцер надеваем шланг, который опускаем в емкость с водой (чтобы увидеть пузырьки воздуха). Если источник недостаточно мощный, то их в емкости не будет, но вот в электролизере они появятся обязательно.

Далее нам нужно повысить интенсивность выхода газа посредством увеличения напряжения в электролите. Здесь стоит отметить, что вода в чистом виде не является проводником – ток проходит через нее благодаря имеющимся в ней примесям и соли. Мы же разбавим в воде немного щелочи (к примеру, гидроксид натрия отлично подходит – в магазинах он продается в виде чистящего средства «Крот»).

Обратите внимание! На этом этапе мы должны адекватно оценить возможности источника питания, поэтому перед вливанием щелочи мы подключаем к электролизеру амперметр – так мы сможем проследить увеличение тока.

Видео — Отопление водородом. Аккумуляторы на водородном элементе

Несколько дельных советов

Далее поговорим о других составляющих водородной горелки – фильтре для стиралки и клапане. Оба предназначаются для защиты. Клапан не позволит загоревшемуся водороду проникнуть обратно в конструкцию и взорвать скопившийся под крышкой электролизера газ (пусть его там и немного). Если не установим клапан, то контейнер повредится и щелочь вытечет наружу.

Фильтр же потребуется для изготовления водяного затвора, который будет играть роль барьера, предотвращающего взрыв. Народные умельцы, не понаслышке знакомые с конструкцией самодельной горелки на водороде, называют этот затвор «бульбулятором». И правда, он по сути лишь создает пузырьки воздуха в воде. Для самой горелки используем все тот же прозрачный шланг. Все, водородная горелка готова!

Остается лишь подсоединить ее к входу системы «теплый пол», герметизировать соединение и начать непосредственно эксплуатацию.

В качестве заключения. Альтернатива

Альтернативой, пускай и весьма спорной, является газ Брауна – химическое соединение, которое состоит из одного атома кислорода и двух водорода. Горение такого газа сопровождается образованием тепловой энергии (притом в четыре раза мощнее, чем в описанной выше конструкции).

Для отопления дома газом Брауна тоже используются электролизеры, ведь этот способ получения тепла также основан на электролизе. Создаются специальные котлы, в которых под действием переменного тока молекулы химических элементов разъединяются, образуя заветный газ Брауна.

Видео – Обогащенный газ Брауна

Вполне возможно, что инновационные энергоносители, резерв которых практически безграничен, вскоре вытеснят невозобновляемые природные ресурсы, освободив нас от необходимости в перманентной добычи ископаемых. Такой ход событий позитивно скажется не только на окружающей среде, но и на экологии планеты в целом.

Также читайте на нашем статью — паровое отопление своими руками.

Видео – Отопление водородом
