Пандус + фото

Пандус – это конструкция с наклоном, которая устанавливается для удобства передвижения различными транспортными средствами с колесами, такими как инвалидные или детские коляски, велосипеды, тележки и пр. Пандусы устанавливаются во внешней части зданий разных типов, таких как магазины, больницы, жилые дома, подземные переходы, аптеки и т.д.

Содержание:

• Виды пандусов
• Требования к характеристикам пандусов
• Пандусы для погрузки и разгрузки машин
• Пандус для гаража

Виды пандусов

Рассмотрим различные виды пандусов, которые отличаются друг от друга как по виду, так и по назначению:

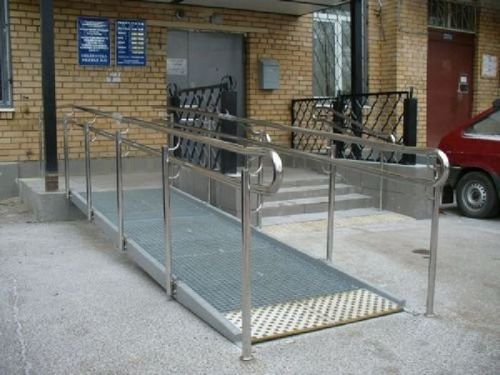

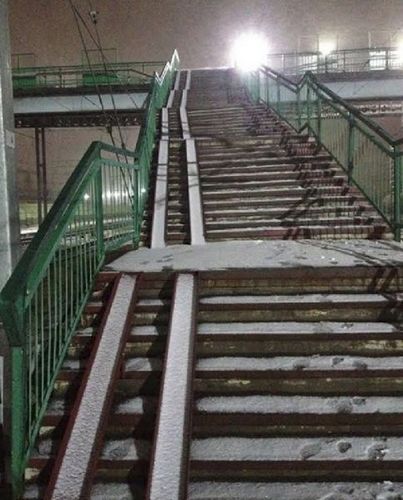

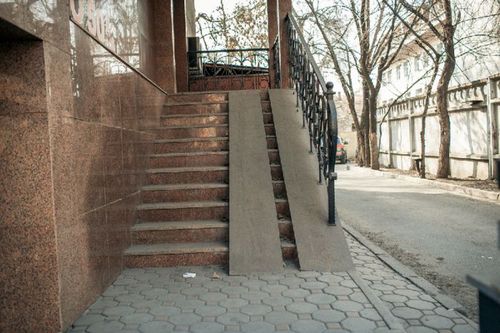

Стационарные пандусы — это конструкции без механизмов, которые рассчитаны на длительную эксплуатацию. Их часто устанавливают на лестницах жилых домов, в больницах и магазинах. Стационарные конструкции часто предусматривают ещё при проектировании самого здания. Их высота зависит от величины подъёма. Пандусы стационарного вида делают в виде монолитной конструкции либо двух параллельно расположенных полос. Они могут как дублировать лестницу, так и располагаться на ней. Монолитные конструкции в основном делают из бетона, а в виде полос — из металла (см. фото).

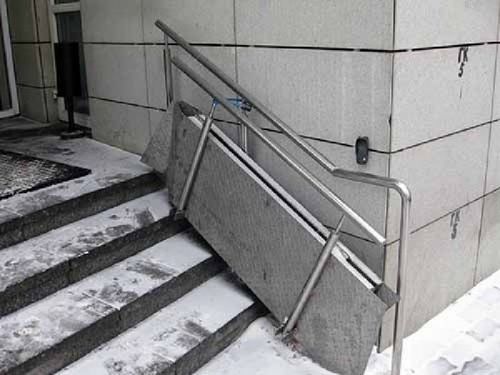

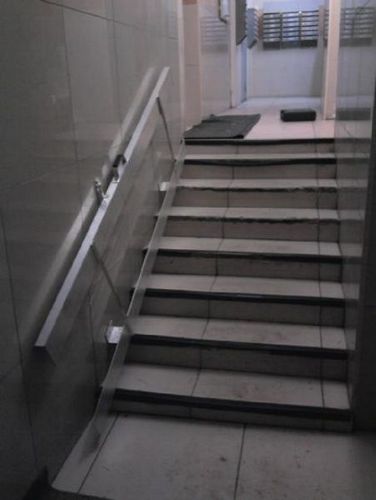

Откидные пандусы похожи на стационарные, однако, имеют откидной механизм. Если они собраны, то располагаются компактно и не мешают проходу по лестнице. Обычно их устанавливают в жилых зданиях в местах, где стационарные займут слишком много пространства. Откидная конструкция имеет вид платформы или рельсов, которые с одного бока прикрепляются к стенке или перилам. Вторая сторона свободно перемещается вверх и вниз. Чтобы воспользоваться откидным пандусом, нужно просто открыть замок и положить его на ступени. После пользования, свободную сторону легко поднять и снова закрепить к перилам или стене с помощью замка (см.фото).

Съёмные или портативные пандусы довольно легко устанавливаются, а если становятся ненужными, их легко убрать. Они также занимают мало места, изготавливаются из стали или дюралюминия. Съёмные конструкции — это подходящее решение для инвалидных кресел и детских колясок. По устройству отличают:

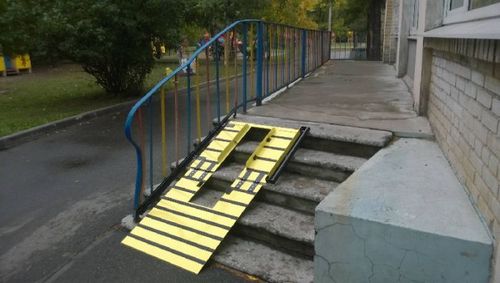

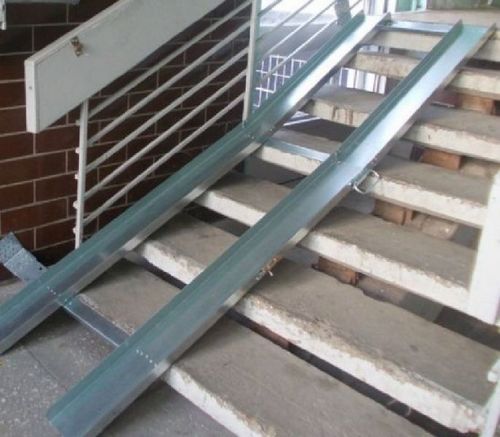

• Телескопические переносные пандусы могут раздвигаться и менять длину. Когда изделие собрано, то оно не занимает много места и легко переносится. А при разборе — увеличиваться в два и более раз в длину. Покрытие переносного пандуса имеет нескользкую поверхность, чтобы обезопасить процесс спуска или подъёма колясок. В основном они используются для преодоления лестничных маршей или перехода через порог. Моделей таких переносных пандусов существует множество, отличаются они длиной и шириной направляющих (см. фото). Немаловажную роль играет также грузоподъёмность, оптимальный показатель её должен составлять 400 кг.

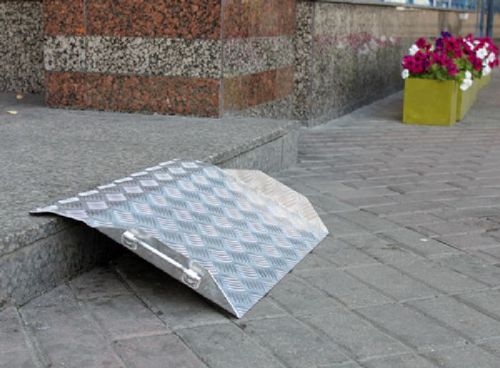

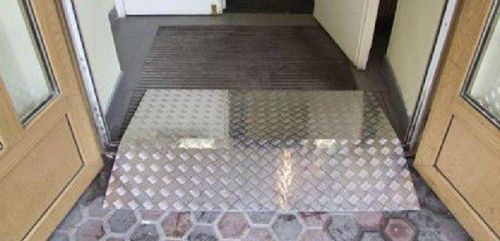

• Пандус перекатной или рампа представляет собой малогабаритную конструкцию, с помощью которой можно переехать на инвалидной коляске через бордюр на улице или порог в помещении. Его очень легко установить и разобрать, конструкции бывают резиновые или металлические. Рампы помогают переехать через пороги высотой от 3 до 15 см, такие конструкции называют ещё бордюрный пандус. Делают их в форме клина с фиксированными размерами. Часто они состоят из трех элементов: платформы и двух клиньев. Платформу устанавливают на сам порог, а для заезда и съезда в неё с каждой стороны вставляют клинообразные детали (см. фото). Такие многосекционные конструкции используют только при необходимости.

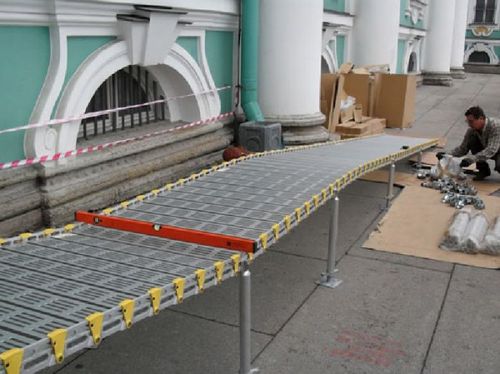

• Ролл-пандус — высокотехнологичное изделие, состоящее из коротких секций. Они должны легко сниматься и одеваться, чтобы регулировать длину. Собранный ролл-пандус представляет собой рулон из секций, таким образом, он легко может скручиваться и помещаться в багажнике машины. Этот вид конструкции имеет высокую грузоподъёмность и прочность, так как изготавливается из авиационного алюминия.


По типам конструкций пандусы бывают в виде рельсов и платформы. Пандусы с рельсовой конструкцией состоят из 2-ух параллельно расположенных секций, которые выполнены из металла. Они имеют борта и специальную противоскользящую поверхность. Пандусы в виде платформы — это площадка с уклоном шириной от 0,6 м до 2,6 м (см. фото). Они могут складываться как по горизонтали, так и по вертикали. Изготавливают их из стали или алюминия.

Требования к характеристикам пандусов

Требования к размерам пандусов предъявляются строгие, так как большая их часть рассчитана на подъём-спуск инвалидов по наклонной плоскости. Основной характеристикой пандуса является его уклон, который рассчитывается как соотношение длины площадки к высоте подъёма. Он не должен превышать 10%, иначе людям на инвалидной коляске невозможно будет заехать на него.

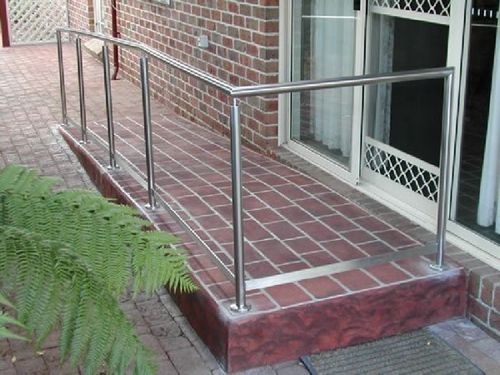

Направляющие рельсы должны помещать параметры колес инвалидных кресел либо колясок с детьми. Перед подъёмом или после должно быть плоское место, которое вмещало бы кресло или коляску (см. фото).

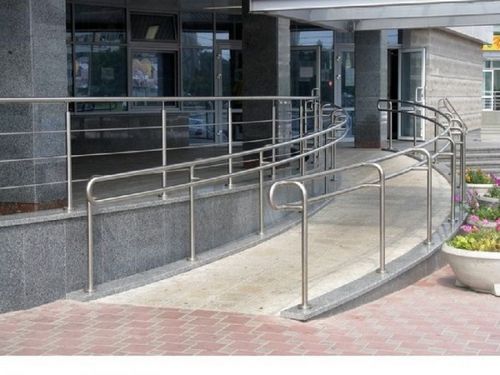

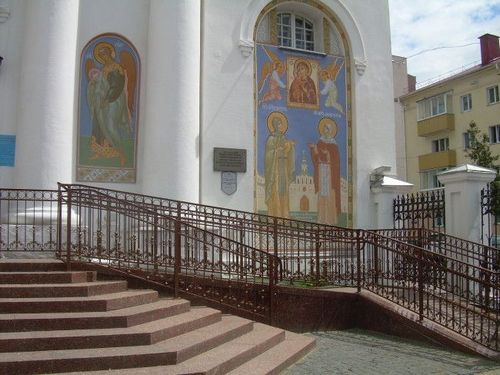

Если конструкция с односторонним перемещением, то его ширина должна составлять 0,9 м. Если же нужно двустороннее движение, то ширина его составляет 0,9×2=1,8 м. Угол подъёма такой конструкции не должен превышать 6%. Лучший вариант — это установка в центре поручня для удобства подъёма либо размещение пандусов с обеих сторон лестницы. Если не получается сконструировать прямую конструкцию, устанавливают винтовые пандусы (см. фото).

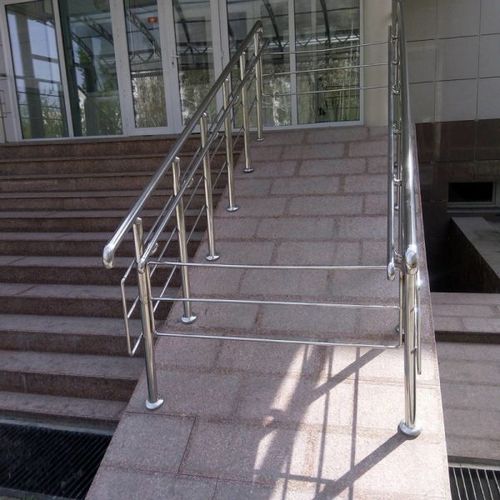

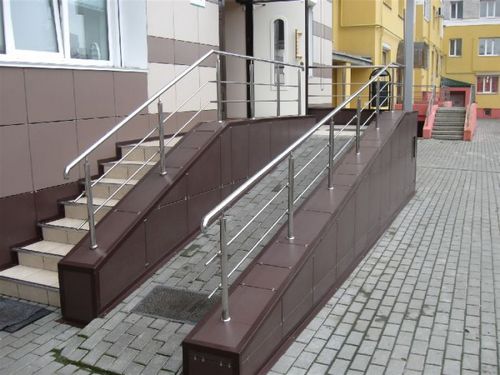

Следует установить перила, если высота подъёма конструкции более 15 см или лестница имеет длину более 1,6 м (см. фото). Поручни должны быть длиннее лестницы не менее чем на 0,3 м с каждой стороны, их диаметр может составлять от 30 мм до 50 мм.

Край пандуса должен иметь небольшой борт, который защитит колёса колясок от соскальзывания.

Внимание! Пандус можно изготовить самостоятельно из бетона, металла или дерева. Его устанавливают не только для инвалидных или детских колясок, но и для велосипедов, тележек, машин.

Для удобства передвижения людей с ограниченными возможностями на инвалидных колясках необходимо, чтобы соответствующие конструкции размещали во всех местах, где перепад высоты пола составляет более 4 см. За границей пандусы устанавливают уже при разнице высоты от 1,5 см.

Пандусы для погрузки и разгрузки машин

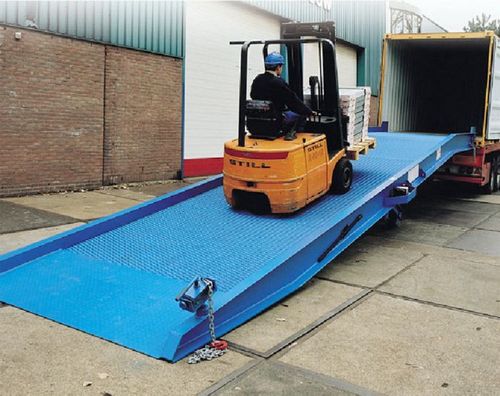

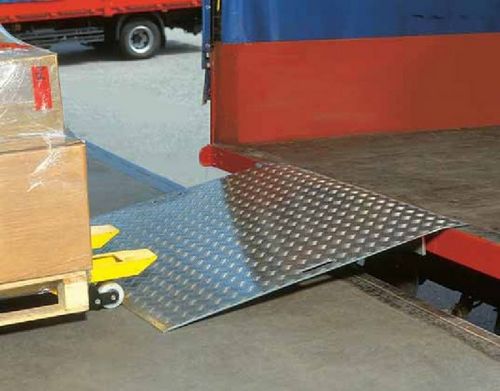

В складских помещениях широко используют пандусы для удобства погрузки и разгрузки грузовых машин. С этой целью широко применяют рампы, их укладывают одной стороной на пол, а другой — в кузов фуры (см. фото). Это обеспечивает удобное передвижение погрузчика с площадки в машину и обратно. Такую конструкцию очень удобно устанавливать и убирать, она не требует выравнивания.

Мобильные пандусы для разгрузки фур должны иметь минимальную грузоподъёмность — 6 т, максимальную — 10 т. Установка конструкции происходит следующим образом:

• подъём пандуса вручную либо гидравлическим приводом;
• подвоз погрузчиком к месту остановки фур;
• опускание конструкции, пока один её край не ляжет на кузов машины, а другой — на погрузочно-разгрузочную площадку.

К рампам, которые предназначены для погрузки и разгрузки машин предъявляются определённые требования:

• соответствие всем стандартам ГОСТ;
• возможность функционирования в любых погодных условиях при температуре от -30°С до +50°С;
• быть надежным и безопасным, поэтому в кузове машины пандус закрепляют цепями с карабинным креплением для предотвращения самопроизвольного смещения.

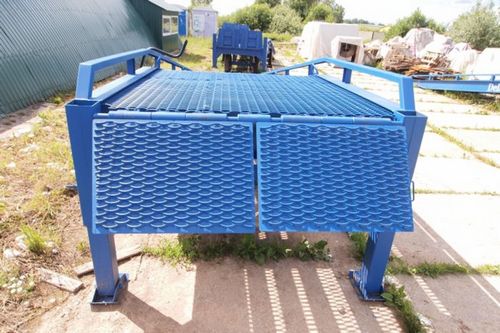

Кроме лёгких бесколёсных рамп, бывают ещё и большие пандусы с колёсной базой, которые легко буксировать в нужное место. Они имеют гидравлический домкрат, который служит для удобного изменения угла наклона. Данные рампы имеют две группы конструкций: стандартные эстакады и передвижные. С помощью первых погрузку и разгрузку осуществляют только во фронтальном виде (см. фото). Они предназначены для перемещения от одной машины к другой. Передвижные эстакады позволяют производить разгрузку и погрузку одновременно 2-3 фур.

Пандус для гаража

Въездной пандус для гаража будет полезен как опытному водителю, так и начинающему. В любом случае он существенно облегает процедуру заезда в гараж и преодоление порога, а также защищает сооружение от попадания внутрь дождя и снега (см. фото).

Рекомендуемый уклон конструкции в данном случае 25°, но он может меняться зависимо от индивидуальных особенностей. Оптимальные размеры ширины пандуса для гаража следующие: длина — 5 м, ширина — больше ширины ворот на 30 см.
