Пирог межэтажного перекрытия с деревянными балками — соблюдение правил

Междуэтажное перекрытие выполняет двойную функцию, являясь и потолком для нижнего этажа, и полом для верхнего. Качество и правильное устройство пирога межэтажного перекрытия имеют важное значение, определяя уровень звуко- и пароизоляции между помещениями, а также обеспечивая его надежность. В случае деревянных балок, состав пирога межэтажного перекрытия играет значительную роль.

Деревянные перекрытия обладают своими недостатками — они огнеопасны, могут загнить или быть поражены насекомыми, и поэтому нуждаются в специальной дополнительной обработке. Но также у них есть и существенные преимущества — их можно смонтировать без строительного крана и других специальных средств практически в любом месте, а само перекрытие получается легким и в достаточной степени экономичным.

Основные элементы

Из общего названия конструкции сразу становится ясно, что наиболее важной частью конструкции тут является деревянная балка. Она выполняет роль силового элемента и представляет собой обычный деревянный брус. Его габариты составляют: толщина – от 75 до 200 миллиметров, а высота – от 100 до 300 миллиметров. Иногда, вместо цельного бруса используются несколько стоящих на ребре досок, скрепленных между собой.

Устанавливаются несущие детали на расстоянии в 60-100 сантиметров друг от друга. Частота установки и сечение деталей выбирается индивидуально под каждый конкретный дом или постройку. Эти параметры напрямую зависят от предполагаемых нагрузок и длины пролета без опор. Чтобы узнать, какое сечение и длина необходимы в вашем случае, нужно изучить таблицу с расчетными данными.

Как рассчитать

Чтобы создать крепкую конструкцию, необходимо заранее знать предполагаемые нагрузки, которые будут воздействовать на нее. Математически, это значение представляет собой сумму временных и постоянно воздействующих на собираемую часть постройки нагрузок. Определить их точно нет возможности, так как необходимо складывать и вес самой конструкции, и вес всех предметов обстановки, а также людей, которые находятся в строении. Поэтому, используется среднее расчетное значение нагрузки, равное 400 кг на квадратный метр площади.

Исходя из этой нагрузки, составлена таблица, представленная ниже. В ней указаны размеры несущих элементов с учетом расстояния на котором они установлены и длины пролета.

Исходя из этих данных, можно подобрать себе необходимое сечение деталей. Например, для длины пролета в 4 метра и шага установки в 60 сантиметров, потребуется деталь, сечением 100Х200 миллиметров.

Важно: необходимо учесть, что длина самой балки будет немного больше длины пролета. Это связано с тем, что эта деталь должна заходить обоими сторонами на стену или внутрь стены минимум на 15 сантиметров для создания надежного соединения.

Разобравшись с сечением несущих частей, необходимо изучить, как собирается вся конструкция и из чего состоит так называемый «пирог» межэтажного перекрытия по деревянным балкам. Крепить балки к стенам можно при помощи установки их в специальные проемы или укладывая в вырубленные в верхнем венце выемки – зависит от типа стен.

Конструкция холодного чердака

При строительстве крыши дома многие задумываются сделать под ней холодный чердак или мансарду? Проще всего организовать крышу с холодным чердачным помещением. Строительство мансарды обойдется в несколько раз дороже и потребует больше затрат труда

. Хотя, неоспоримо, что мансарда позволит значительно расширить жилую площадь.

Крыши с холодным чердаком имеют следующие основные составляющие в своем пироге

:

1. кровельное покрытие;
2. чердачные наружные стены (применимо для двускатных крыш с фронтонами);
3. утепленное перекрытие между жилым помещением и чердаком.

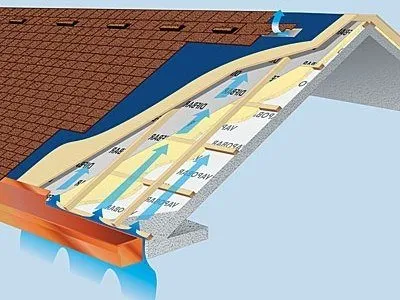

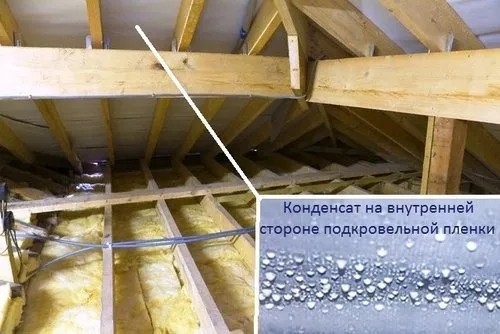

Вентиляция обеспечивается за счет карнизных и коньковых продухов. Воздух, проходящий через карнизные отверстия называется приточным, а выходящий через конек – вытяжной. Дополнительно можно сделать вентилирование через слуховые окна на фронтонах или скатах крыши. Окна оборудуют жалюзийными решетками для возможности регулировки интенсивности проветривания.

Слуховые окна располагают на противоположных скатах крыши для того, чтобы не было непроветриваемых участков.

Слуховые окна могут быть прямоугольной, треугольной и полукруглой формы. Их нижняя часть должна находиться на высоте не более 0.8-1.0 м от пола перекрытия на чердаке, а верхняя часть не ниже, чем 1.75 м от пола на чердаке. Также они могут служить выходом на крышу дома для осмотра кровли, вентиляционных и дымоходных элементов.

Внутреннее устройство

Когда все несущие детали будут закреплены на своих местах, можно переходить непосредственно к сборке самого перекрытия. В отличие от конструктивных элементов первого этажа и чердачных, здесь не будет толстого слоя утеплителя, так как между этажами обычно нет разницы в температурном режиме. Однако, место утепляющего материала здесь займет звукоизоляция.

В нижней части установленных балок прикрепляются черепные бруски. Их основная функция – служить опорным элементом для слоя «черновых» досок и как основа для крепления подшивного потолка снизу. Изготавливаются они из брусков, сечением 50Х50 миллиметров.

Способы создания чердачной вентиляции

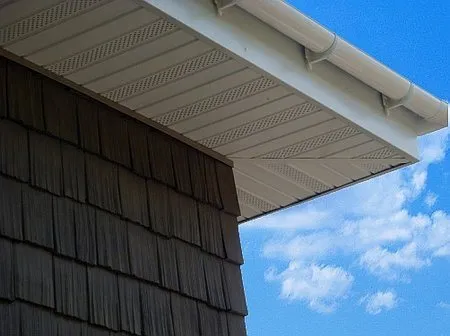

В первую очередь обеспечивают приток воздуха, как правило, в карнизной части крыши. Чтобы сделать вентилирование чердака своими руками, в большинстве случаев, используют софиты с перфорацией. Их устанавливают в нижней части карниза крыши, а перфорация позволяет беспрепятственно проникать потокам воздуха, но задерживает возможное попадание различных насекомых.

Вентиляция чердака в частном доме также нуждается и в оттоке воздуха. Для этого существуют следующие элементы

:

• вентилируемый конек;
• инерционные турбины;
• электрические вентиляторы;
• кровельные аэраторы.

Крыша по всему периметру должна иметь вентиляционный зазор не менее 40-50 мм. Это расстояние зачастую обеспечивает ширина реек обрешетки, что позволяет беспрепятственно циркулировать воздуху под кровлей. Такой способ, к примеру, подходит для крыш из металлочерепицы, профнастила или ондулина. Форма этих кровельных материалов дает возможность с легкостью проходить воздуху под ними и обеспечивать вентиляцию.

Площадь вентиляционных каналов должна составлять 0.2% от общей площади вентилируемого помещения.

При использовании мягких материалов для кровли контробрешетку делают не сплошной, а с разрывами

.
Это позволяет обойти воздуху наиболее проблемные и сложные участки подкрышного пирога
.

Перекрытие пола по деревянным балкам

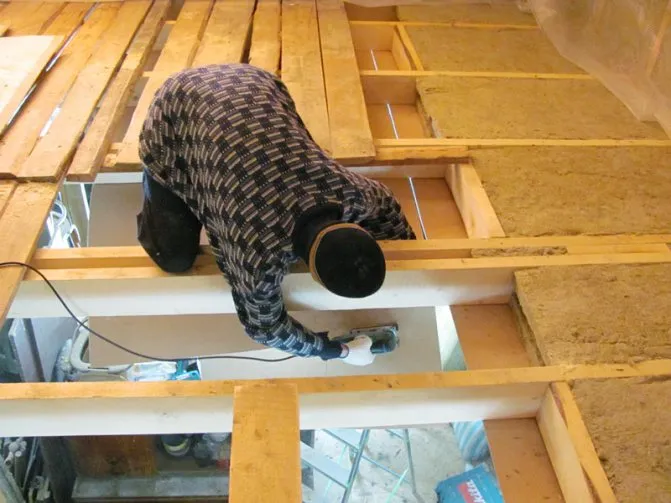

Крепят их при помощи саморезов. К черепным брускам крепятся доски чернового пола. Его собирают из досок низкого качества, зачастую не струганых, укладывая отпиленные по размеру детали на черепные бруски сверху, перпендикулярно несущим балкам.

Далее производится укладка гидро и пароизоляции, проклеивая стыки пленки скотчем. Когда вся площадь перекрытия будет накрыта слоем пароизоляции, поверх него укладывается утеплитель или звукоизоляционный материал. Универсальным решением станет минеральная вата, которая одинаково хороша как в качестве утепляющего, так и в качестве звукоизолирующего материала.

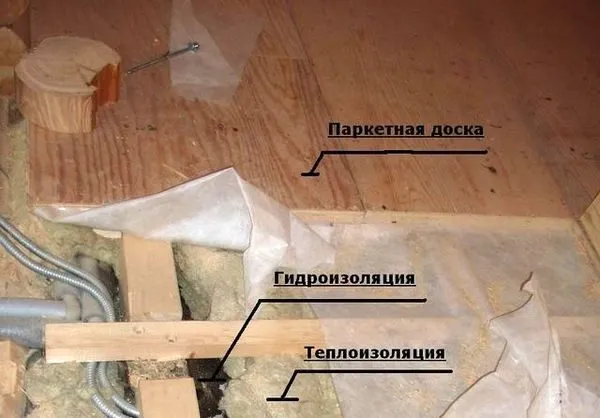

Далее следует укладка чистового пола. На балки укладываются лаги поперек направления крепления балок. Для этих деталей используются доски или бруски, толщиной не меньше 40 миллиметров. К несущим конструкциям они крепятся саморезами через металлические уголки.

После этого, при необходимости укладывается еще один слой звуко или теплоизоляции, а также пленку, предотвращающую протекание жидкости внутрь конструкции в случае разлива. Последними укладываются фанера, гипсовые полы или просто строганые доски чистового пола и на этом, устройство межэтажного перекрытия по деревянным балкам можно считать законченным.

Конечно, здесь представлено лишь общее схематичное описание процесса обустройства конструкции. В реальности, процесс не настолько прост и потребует немало времени и труда. Однако, если заранее тщательно изучить технологию сборки, работать станет значительно проще и ошибок будет меньше.

Путем недолгих размышлений было принято решение утеплять потолок минватой. Хотя второй этаж не планируется быть жилым, но кто знает, может быть в будущем он очень даже понадобится. Выбрали балки с сечением 50х200 мм, а в том месте, где планировался 6 метровый пролет, положили балки с сечением 150х200 (на фотке ниже их видно). Все с шагом 55 см.

Таким образом получилась толщина потолка 200 мм, что не противоречило расчету по утеплению и свободно позволяло разместить в случае необходимости жилые помещения на втором этаже без основательной реконструкции. Если хочется поиграться, вот тут, есть хороший он-лайн калькулятор балок на предельный прогиб, а чтобы не забивать голову расчетом утепления перекрытия, можно воспользоваться он-лайн калькулятором на сайте, например, того же Роквула. Если все же голову хочется позабивать, то можно по аналогии с расчетом толщины стен рассчитать потолок, только вместо сендвича стены (пеноблок плюс минвата), нужно взять расчет просто по минвате, ну, или что там у вас?

Почему шаг 55 см? Все просто. Я исходил из того, что утеплитель у нас размером 1000х600 мм, значит балки должны быть смонтированы на расстоянии 55 см, чтобы утеплитель входил между ними плотненько. Практика показала, что если бы сделал 57-58 см расстояние между балками укладывать минвату было бы даже удобнее.

Какие материалы предлагает рынок

Сама технология утепления несложная, гораздо важнее грамотный выбор материала, поэтому сначала мы поговорим о том, чем утеплить чердачное перекрытие в частном доме.

Ватные утеплители

Утепление перекрытия разного рода ватой считается одним из лучших способов обустройства. Данный теплоизоляционный материал может иметь разную плотность, главным достоинством ваты считается ее паропроницаемость.

При выборе минеральной ваты лучше отдать предпочтение плотным плитам

• Минеральная вата может делаться из волокон базальта или доменного шлака. Теплоизоляционные характеристики у обоих вариантов примерно одинаковые, плюс этот материал не горит, но базальтовая вата лучше с экологической точки зрения, а у шлаковаты более доступная цена.

Совет! На рынке минеральная вата представлена плотными плитами и мягкими матами, для перекрытия из балок лучше брать плиты, потому как мягкие маты со временем теряют объем (слеживаются).

• Стекловата. Как видно из названия материал делается из стекловолокна. Стекловата существенно дешевле минерального аналога, она также не горит, но имеет свойство терять объем. Брать самые дешевые модели не стоит, так как от них много вредной стеклянной пыли. Оптимальным вариантом будет «Изовер».

Стекловата от торговой марки Isover отличается высоким качеством

• Эковата появилась на рынке относительно недавно. Она представляет собой рассыпчатую массу из целюлозно-бумажных волокон. Материал не горит, но может тлеть. В стены и кровельный пирог эковата задувается специальной аппаратурой, а утепление перекрытий можно выполнять вручную, масса просто засыпается между балками.

Сыпучие утеплители

Для утепления чердачного помещения используются керамзит, перлит и вермикулит. Материалы не горят, имеют низкую теплопроводность и доступную цену, но по сравнению с ватными моделями толщина теплоизоляционного слоя здесь должна быть в 2 раза больше.

Существенным плюсом считается механическая прочность сыпучих утеплителей:

• Керамзит. Материал получают в результате обжига глины. Керамзит представляет собой прочные, пористые, округлые цилиндры разного размера и формы, он может набирать влагу, но в отличие от ваты шарики не теряют объем и быстро сохнут.
• Перлит и вермикулит — это обожженные вулканические породы. Они стоят чуть дороже керамзита, но зато материалы меньше набирают влагу, хотя на сухом чердаке данная характеристика большого значения не имеет.

Хотя керамзит относят к бюджетным материалам качество у этого утеплителя достаточно высокое

Полистирол

В этой нише у нас пенопласт и экструдированный пенополистирол. Такие плиты делаются из одного и того же материала (полистирол), только по разным технологиям.

• С одной стороны эти материалы не боятся влаги, водопоглощение у них стремится к нулю.
• С другой стороны, как пенопласт, так и экструдированный пенополистирол (ЭППС) не пропускают пар, точнее пенопласт имеет какой-то мизерный процент паропроницаемости, а ЭППС считается абсолютным гидроизолятором.

Для утепления железобетонных плит перекрытия эти материалы подходят отлично, по экструдированному пенополистиролу даже стяжку можно заливать, а вот утеплять деревянное перекрытие по балкам такими плитами категорически нельзя.

Если вы уложите в пирог перекрытия холодного чердака гидроизолятор, то через пару лет дерево начнет гнить. Все дело в том, что пар, запертый снизу, будет впитываться в древесину, что приведет к появлению колоний грибка и плесени.

Некоторые мастера рекомендуют монтировать под ЭППС принудительную вентиляцию, но как показала практика, такой подход не решает проблему.

С активной вентиляцией дерево будет гнить меньше, но оно все равно будет гнить, вы лишь немного продлите срок службы балок, а итог будет тем же.

Ниже на видео в этой статье показано, что бывает при утеплении балочного перекрытия ЭППС.

Процесс утепления межэтажного перекрытия по деревянным балкам

Для этого мы выбрали уголки с полкой 100 мм и шириной 90 мм. Крепить все это хозяйство решили саморезами и специальными дюбелями для пенобетона.

Чтобы упростить себе жизнь, после того как стало ясно где располагаются отверстия, изготовили шаблон из куска ненужной доски.

Уголками крепили только по периметру дома. В связи с тем, что ширина дома 12 м, и необходим свес балок на 30 см с каждой стороны дома, чтобы перекрыть всю ширину дома необходимо три 6-тиметровых балки, которые скрутили болтами. В месте, где планируется крыльцо, свесы сделали около полутора метров

Балки мы монтировали со свесом немного больше 30 см, для того, чтобы потом можно было натянуть ниточку и ровно отпилить.

Обратите внимание на левую часть дома: по проекту кухня длиннее на целый метр, чем соседняя комната и котельная. Вопрос: на что опирать балки? Ведь крыша должна закрывать дом полностью. На свой страх и риск мы положили вот такие уголки 70х70х5 (на фото ниже) по 3,5 метра каждый — 2,5 метра лежит на стене и прижато балками, а метр торчит, и на него опираются две крайние балки. Для наглядности прилагаю скрин со скетчапа. Уголок на нем изображен синим цветом.

Расчет балок перекрытия

Для того, чтобы сделать расчет межэтажного или чердачного перекрытия, нужно определить нагрузки, которые воздействуют на балки. Определить их бывает достаточно проблематично, поэтому берут усредненные данные. Общая нагрузка будет состоять из веса самого перекрытия и временных нагрузок т.е. нагрузок от людей, мебели, различной техники и т.д.

В среднем, общую суммарную нагрузку по деревянным перекрытиям принимают равным 400 кг/м2.

Ниже, приведена таблица, по которой можно определить необходимое сечение балок перекрытия в зависимости от длины пролета и шага установки.

Например, при длине пролета 5,5 м и шаге установки 0,6 м, необходим брус толщиной 150 мм и высотой 200 мм. При этом нужно учитывать, что длина бруса будет больше т.к. он должен заходить в стену на 15 см. Таким образом длина будет 5,5м + 0,15м + 0,15м = 5,8 м

Выбор материалов

Утепление перекрытий по деревянным балкам можно выполнить любым из видов теплоизолирующих материалов:

1. Насыпной (шлак, керамзитовый гравий).
2. Монолитной укладки (легкие бетоны – керамзитобетон, газобетон и т. д., пены).
3. Плитные (плиты и маты из различных материалов минерального и синтетического происхождения – из пористого бетона «Велит», минераловатные, пеностекло, пенополистирол).
4. Пленочные.

Для того, чтобы выбрать утеплитель, надо анализировать их теплоизолирующие свойства, объемный вес и несущую конструкцию самого строения.

Как правило, насыпные и монолитные утеплители при высокой теплопроводности обладают внушительным весом и, для обеспечения, требуемого нормами сопротивления теплопередаче наружных ограждающих конструкций, потребуется толщина, например, засыпки керамзитобетоном 0,5 м при минимальном объемном весе материала 200 кг/м3, что деревянные балки могут не выдержать. Эти утеплители чаще выбирают для межэтажных перекрытий по бетонным плитам в домах из кирпича.

Материалы, пользующиеся наибольшим спросом при утеплении – минераловатные плиты (из каменной, базальтовой или стекловаты) и пенополистирол. У этих материалов отличные характеристики:

• показатели теплопроводности от 0,33 до 0, 42 Вт/(м×К);
• малый объемный вес – от 10 кг/м3;
• низкое водопоглощение;
• высокая паропроницаемость;
• плотность на сжатие от 70 кПа.

Эти показатели говорят о следующем:

• утепление межэтажного перекрытия по деревянным балкам не потребует толстого слоя теплоизоляционного материала;
• несущие конструкции не будут перегружены;
• утеплитель при наличии должной паро- и гидроизоляции не будет аккумулировать влагу, а, значит, прослужит долго и будет
• сохранять комфортные условия в доме;
• при ремонте не разрушится от тяжести человека.

Не менее важен для долговечности конструкции выбор пароизоляционных материалов. На строительных рынках их предлагают значительное количество. Перед покупкой необходимо выяснить, как этот материал работает, а в случае многослойных мембран – какой стороной она должна прилегать к утеплителю.

Крепление балок перекрытия к стене

В статье «Межэтажные перекрытия» мы рассказывали о том, каким образом железобетонные и деревянные перекрытия должны монтироваться в стену из газобетонных блоков.

В данной части рассмотрим, узел опирания деревянного бруса на кирпичные стены.

Как мы уже писали выше, длина опирания бруса на стены должна составлять минимум 15 см.

Прежде чем положить балку, ее необходимо подрезать с торца под углом 600, обработать весь брус антисептиком и обернуть концы в два слоя рубероид для предотвращения загнивания.

После чего, на стену стелиться рубероид, на который укладывается доска-подкладка. Она служит для распределения точечных нагрузок от балок на всю поверхность стены.

На подкладку кладут балку перекрытия, приколачивают к ней анкер из стальной полосы, который в последствии заделывается в кирпичную кладку.

При установке деревянных балок нужно оставить температурный зазор не менее 3 см для компенсации линейного расширения древесины.

Если балки опираются на внутреннюю несущую стену, то конструкция аналогична предыдущей, с той лишь разницей, что балки перекрытия соединяются друг с другом при помощи металлической ленты. Более наглядно всю схему можно увидеть на рисунке.

Укладывать деревянные балки начинают с самых крайних.

Последствия нарушения последовательности

Пирог для каждого типа деревянного перекрытия несет на себе определенные функции. Нарушение последовательности слоев или их отсутствие может привести к негативным последствиям.

Цокольная конструкция дает прочность полу первого этажа, который несет на себе основную нагрузку. Если отсутствует утепление или оно выполнено ненадлежащим образом, то пол будет промерзать в зимнее время года.

Без вентиляции или гидроизоляции деревянная конструкция будет отсыревать и гнить.

Несоблюдение особенностей пирога приводит к:

• снижению температуры в здании;

• появлению сырости и грибка;

• выпадению конденсата и образованию плесени;
• повышению затрат на обогрев дома;
• постепенное разрушение деревянной конструкции изнутри.

Кроме этого, следует уделить внимание выбору материала для каждого слоя.

Устройство пола по деревянным балкам

После укладки балок, можно приступить к настилу перекрытия. Существуют различные конструкции межэтажных перекрытий. Все они строятся по одному принципу.

Приведем только общее устройство для чердачного и перекрытия первого этажа. Перекрытия между первым и вторым этажами утеплять нет необходимости, потому что температура на этих этажах примерно одинакова.

Чердачное перекрытие делается по следующей схеме: на балки перекрытия снизу подшиваются пароизоляция, после которой набиваются доски, вагонка, плиты ОСБ или другое покрытие. Далее укладывается утеплитель нужной толщины.

В статье «Утепление крыши» мы рассматривали, как самостоятельно подсчитать необходимую толщину утеплителя для крыши. Для чердачного перекрытия расчет проводится таким же образом.

Далее на балки расстилается гидроизоляционная пленка. При желании, поверх нее можно настелить деревянное покрытие.

Утепление на первом этаже немного отличается. В данном случае пароизоляционная пленка располагается сверху, а гидроизоляция снизу. Более подробно об устройстве деревянного пола на лагах читайте в статье «Устройство деревянного пола»

В окончании статьи, предлагаем вам посмотреть видео из которого вы узнаете как простым способом сделать звукоизоляцию межэтажного перекрытия по деревянным балкам.

В каких случаях рекомендуется на втором этаже настилать холодные полы

Чтобы убедительно ответить на этот вопрос, надо напомнить несколько элементарных правил теплотехники.

1. Нагретый воздух поднимается вверх и скапливается под потолком. Это самая теплая зона в комнате, температура воздуха здесь примерно на 5–8°С выше, чем на уровне 1,5 м от пола и на 9–11°С выше, чем на полу. Самым эффективным, с точки зрения теплотехники, считается отопление помещений за счет нагревания пола, для обеспечения максимально комфортной температуры на высоте 1,5 м требуется минимальное количество тепловой энергии. Это аксиома, доказывать ее правоту нет необходимости.
2. Теплый воздух под потолком комнаты на первом этаже автоматически нагревает пол второго этажа. Тепло никуда не теряется, а подогревает дополнительные помещения. Конечно, если они жилые, а не холодные чердачные пространства. Спрашивается, зачем сооружать утепленные конструкции и за свои же деньги ухудшать комфортность проживания, терять дополнительные финансы на нагрев второго этажа, а тепло с первого удалять с помощью вентиляции?

Большинство профессиональных строителей настоятельно не рекомендует делать утепленные полы на втором этаже, если его помещения используются как жилые. Надо знать, что кроме лишних потерь денег и тепловой энергии, может появляться еще одна проблема. При нарушении технологии теплоизоляционный материал увеличивает свою влажность, все деревянные элементы эксплуатируются в очень сложных условиях. Тепло плюс влага – отличная среда для развития грибков и гнили на несущих деревянных элементах, и никакие самые современные пропитки не могут надолго защитить их. Приходится со временем заниматься очень неприятными преждевременными ремонтами. Надеемся, что эта информация поможет принимать оптимальные решения в каждом конкретном случае.

Схема утепления деревянного пола

Перекрытия по деревянным балкам

Деревянные перекрытия состоят из деревянных балок прямоугольного сечения, преимущественно из сосновых бревен. Сечение балок и расстояние между ними можно рассчитать по таблице. (Рис.1)

Рис.1

Преимуществом перекрытия по деревянным балкам является небольшой вес и их стоимость. К недостаткам можно отнести, низкую огнеупорность, подверженность гниению.

Балки укладывают параллельно друг другу, на одинаковом расстоянии. В кирпичные стены концы балок заделывают наглухо. При этом концы балок отпиливают под углом 60 град., покрывают на длину 0.75 м противогнилостной обмазкой, потом обмазывают смолой на всю глубину заделки с запасом 5 см и в пределах осмолки обертывают толем. Торцы балок нельзя обмазывать смолой, их оставляют открытыми т.к. происходит диффузия влаги в деревянной балке.

Гнездо балки со всех сторон заделывают раствором , оставляя при этом воздушный зазор между стеной и скошенным торцом балки шириной 3-5 см. Балки возможно укладывать и в открытые гнезда на просмоленные и покрытые толем подкладки, концы балок оставляем открытыми.

Как правильно сделать деревянное перекрытие

Глубина заделки в стену должна быть не менее 18 см, длина опорной части балки не менее 15 см. В гнезда балки укладывают свободно, без укрепления. Крайние балки, в кирпичных домах, должны укладываться на расстоянии не менее 5 см от стены.

Рис.2 1. деревянная балка; 2. конец балки, обмазанный смолой и обернутый толем; 3. гидроизоляция; 4. кирпичная стена; 5. воздушный зазор между стеной и скошенным торцом балки;

В каркасных домах балки укладывают на обвязках между распорками и крепят гвоздями, в деревянных домах балки врубают в стены сковороднем. Возможно использование вместо брусчатых балок бревна, которые дешевле.

Около дымохода и печной трубы балки располагают не ближе чем на 40 см. В месте где балка попадает на дымоход ее разрезают и опирают на врезной или подвесной ригель.

Накат.

Далее делается настил наката. Для этого к балкам с двух сторон прибивают черепные бруски, на которые укладывают накат из деревянных щитов, гипсовых плит. Доски наката подгоняют плотно, чтобы не было щелей. При установки, нижняя часть щитового наката должна находиться в одной плоскости с балками. Гипсовые плиты могут укладываться не заподлицо с низом балок. В этом случае перекрытие снизу подшивают листами сухой штукатурки или досками.

Рис.3 1. деревянная балка; 2. черепной брусок; 3. щит наката; 4. гидроизоляция; 5. засыпка; 6. лаги; 7. пол;

Для изоляции утеплителя, делают по щитам деревянного наката смазку глинопесчаным раствором слоем 1,5-2 см или укладывают рубероид. Затем засыпают слой шлака толщиной 8 см. В качестве засыпки можно использовать опилки, минеральную вату . Не рекомендуется применять для засыпки торф, строительный мусор, землю, потому что они способствуют загниванию дерева. При строительстве наката из гипсовых плит швы заделывают алебастром.

Полы.

Полы укладывают на балки. Для пола применяют остроганные доски толщиной 37 мм. Для улучшения вентиляции подпольного пространства по балкам укладывают лаги толщиной 6-7 см, по которым настилают пол.

Двухэтажный загородный дом – мечта многих дачников. Оно и понятно: в высоком коттедже точно хватит места семьи и гостей. Да и сверху все хорошо видно . Чем, кроме высоты, двухэтажный дом отличается от одноэтажного? Наличием лестницы и перекрытия между этажами. О лестницах мы вам уже рассказывали, остановимся на межэтажной «начинке». Если вы строите дом самостоятельно, то вам придется учесть несколько деталей.

В каменных домах вопрос с перекрытиями решается просто: применением железобетонных плит. А вот в каркасных постройках обычно используют деревянные балки. Вместе с прогонами и лагами пола они составляют основу конструкции. Чтобы перекрытие получилось прочным, для него нужны хорошие материалы подходящего сечения. Еще один важный момент – звукоизоляция. Ну, и о декоративных элементах не забудем .

Балки перекрытия

Основа несущей конструкции — балки перекрытия. Для их изготовления берут отборные доски, без сучков и ровные. Убедитесь, что древесина не заражена жучками-короедами. Очистив рубанком поверхность балок, осмотрите ее. Для профилактики обработайте выпиленные в размер заготовки биоцидным составом.

Важно правильно подобрать сечение балок и расстояние (шаг) между ними.

В этом нам может помочь специальная таблица из СП 31-105-2002.

Также можно воспользоваться онлайн-калькулятором.

Найти в продаже доски сечением более 200 мм сложно. С таким материалом у нас не получится надежно перекрыть даже 4-метровую комнату. Поэтому, если нужно перекрыть помещение шире 4-х метров, то не обойтись без прогонов. Прогон — это супер-балка, на которую опирают другие балки. Иногда они видны на потолке.

Прогон простейшей конструкции можно изготовить прямо на стройке, если есть доски нужной длины, но недостаточного сечения, к примеру, 50х150 мм. Как с их помощью перекрыть 4-метровую комнату? Кладем друг на друга и получаем прогон сечением 50х300 мм. Главное, скрепить древесину понадежнее. Лучше всего использовать для этого специальные зубчатые металлические пластины.

Но гораздо надежнее использовать прогон заводского изготовления.

Есть две основных конструкции прогонов:

— прямоугольного сечения — из клееной древесины; — двутавровые балки из деревянных брусков и листовых материалов (ОСП или фанера).

Прогоны из клееной древесины имеют красивую, хорошо обработанную поверхность. Их лучше сделать видимыми в интерьере. В таком случае балки будут опираться на верхнюю поверхность прогона.

Если использовать двутавровые прогоны, то балки удобно опирать на нижний брусок двутавра. В таком случае балки будут в одной плоскости с прогоном и перекрытие не получится слишком высоким.

Над двутавровыми прогонами балки соединяются брусками длиной не менее 60 см. Между бруском и верхней плоскостью прогона оставьте зазор в 10 мм на случай усадки балок.

Требования к лагам

Лаги — это бруски, которые укладывают на балки перпендикулярно им. К лагам крепится черновой пол.

Обычно лаги делают из брусков сечением 50х75 мм (устанавливаются на меньшую сторону). Их легко найти в продаже.

Если мы используем половую доску, то шаг и сечение лаг подбираем по таблице.

Если в качестве чернового пола берут листовые материалы (ДСП, ЦСП, фанера) толщиной 16 мм, то лаги кладут с шагом 30 см по осям. В случае, когда толщина обшивки превышает 20 мм, шаг лаг увеличивается до 40 см.

Края листов стыкуются друг с другом на лагах или подкладочных брусках.

Для черного пола лучше брать шпунтованные материалы. Так вы получите более ровную и прочную поверхность для укладки финишного покрытия.

Листовые материалы можно укладывать на балки и без лаг, если позволяет расстояние между балками (см. таблицу).

Как рассчитать балку на прогиб?

Для расчета балки на прогиб можно использовать следующие шаги:

1. Определите длину балки. Это расстояние между опорами, на которых будет установлена балка.

2. Определите нагрузку на балку. Это может быть вес материалов, которые будут находиться на балке, а также вес людей или мебели, если балка будет использоваться в качестве перекрытия.

3. Определите модуль упругости материала балки. Это значение зависит от материала, из которого сделана балка. Например, модуль упругости дерева отличается от модуля упругости стали.

4. Определите момент инерции сечения балки. Это значение зависит от формы сечения балки и ее размеров. Чем больше момент инерции, тем жестче балка.

5. Рассчитайте максимальный прогиб балки. Максимальный прогиб определяется формулой:

   δmax = (5wL^4) / (384EI),

   где w — равномерно распределенная нагрузка на балку в кг/м; L — длина балки в метрах; E — модуль упругости материала балки; I — момент инерции сечения балки в м^4.

6. Сравните максимальный прогиб балки с допустимым прогибом. Допустимый прогиб зависит от назначения балки и материала, из которого она сделана.

7. Измените размеры балки, если максимальный прогиб превышает допустимый. Изменение размеров может включать выбор другого материала для балки или увеличение ее сечения.

При расчете балки рекомендуется обратиться к специалисту, чтобы убедиться в правильности выбора материала и размеров балки.

Видео. Лайфхак: шумоизоляция деревянного перекрытия. Шумоизоляция каркасного дома — отзывы. Плавающий пол
