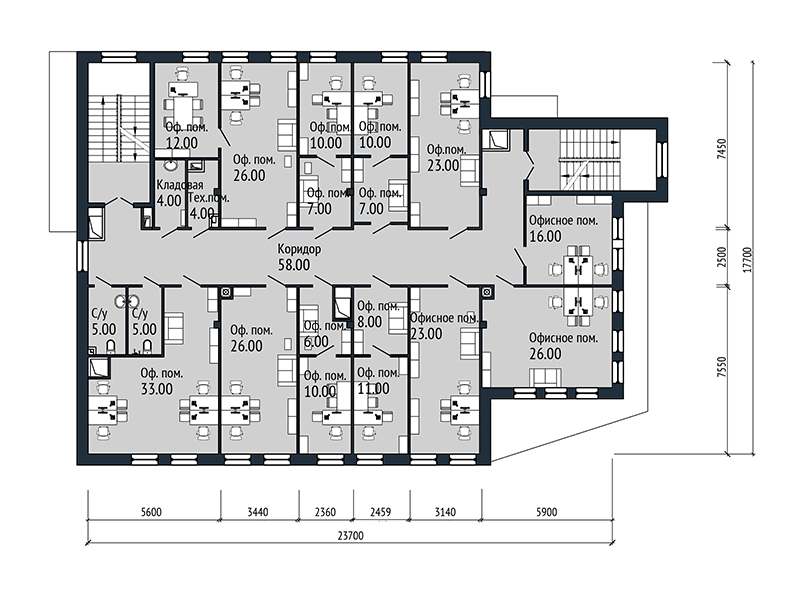

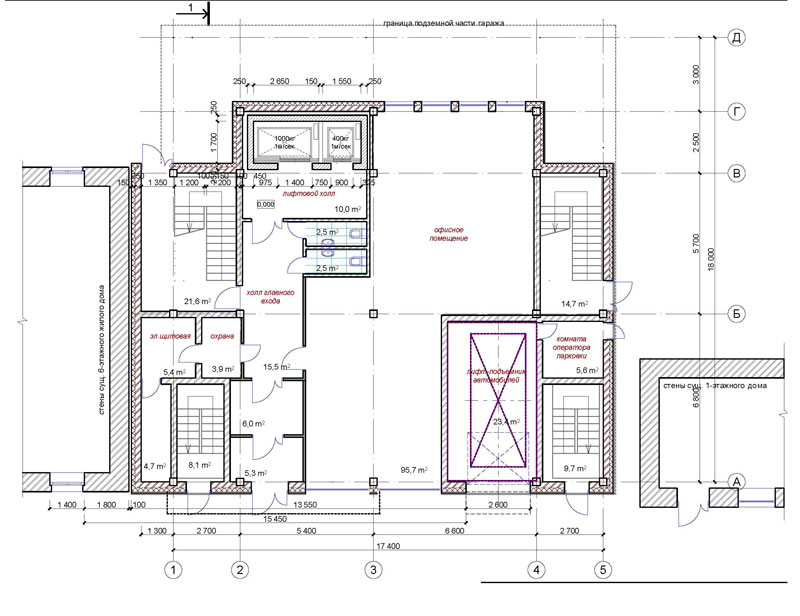

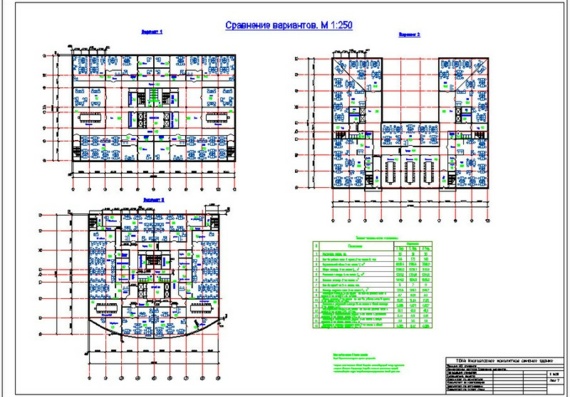

План многоэтажного административного здания

Перечень чертежей:

1. Схема подачи бетона в опалубки фундамента, схема подачи грунта, схема монтажа колонны, разрез 1-1, разрез 2-2
2. Схема расстановки подмостей, монтаж колонны на нижестоящую, монтаж диафрагмы жесткости, разрез 1-1, разрез 2-2, разрез 3-3, график производства работ

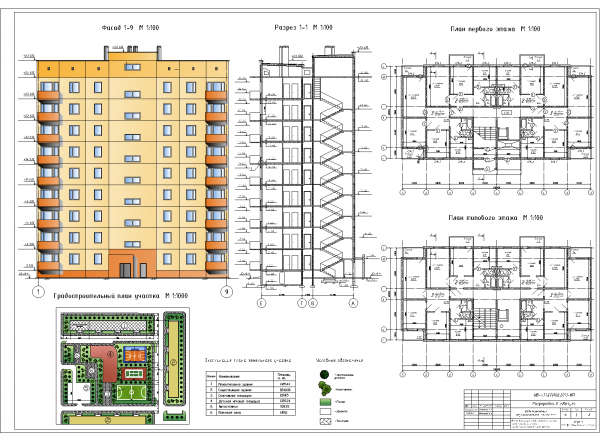

3. Фасад 10-1, план 1-го этажа, разрез 1-1, генплан:

Экспликация зданий и сооружений:

Проектируемое здание

Автостоянка

Магазин

Площадка для взрослых

Детская площадка

Спортивная площадка

Жилое здание

1. Включает в себя план второго этажа, план кровли, разрез оконного проема, детали соединения кровли с парапетом, а также методы крепления внешних стен к колонне. Содержит объективный план здания с разъяснением помещений, использованием условных обозначений и технико-экономическими параметрами.



• Двухслойное рулонное покрытие «Вилла Флекс» СТУ 5774-002-73022848-2006.
• Стяжка С-3 из цементнопесчаного раствора повышенной жесткости М100 – 30 мм.
• Уклонообразующий керамзитовый гравий 600 кг/м3.
• Утеплитель — пенополистирол ПСБ-С-35 ГОСТ 15588-86, Y = 35 кг/м3 – 100 мм.
• Пароизоляция — «Изоспан — В» ТУ 5774-003-18603495-2004.
• Железобетонная плита покрытия – 220 мм.

1. Объективный стройгенплан с экспликацией помещений, условными обозначениями и технико-экономическими показателями:

Площадь строительства – 22968 м2

Площадь возв. объекта в наружных гранях – 6768 м2

Коэффициент использования площади – 30,33%

Протяженность временных коммуникаций: автодорог – 741,7 м, линий водопровода – 611,9 м, канализационной сети – 36,87 м, линии электропередач – 803 м

Площадь временных зданий: инвентарных зданий – 157,9 м2, закрытых складов – 80 м2, открытых складов – 3114 м2

1. Стройгенплан, разрез временной автодороги:

Экспликация помещений:

ВК-5 Контора прораба 24,4 м2 8,5х3,1

ПДП Диспетчерский пункт 17,2 м2 8х2,8

4810-23 Гардеробная 20 м2 8,8х2,8

ВД-4 Душевые 24,4 м2 8,5х3,1

5055-2 Туалет 2х4,3 м2 2,7х2

3943-3 Помещения инстр. кладовой 18,8 м 6,7х3х2,9

420-04-6 Кладовая материальная и инструментальная 63,8 м2 11х5,8х3,2

1. Календарный план производства работ на 2010 — 2011 год, график движения рабочей силы, схема разбивки здания на ярусы, схема разбивки здания на захватки при устройстве монолитных фундаментов: ТЭП календарного плана:

Нормативная продолжительность строительства – 228 дн.

Проектная продолжительность строительства – 220 дн.

Общие нормативные трудозатраты – 6155,0 ч.дн.

Общие проектные трудозатраты – 5906,0 ч.дн.

Максимальное число рабочих – 47 чел.

Среднее число работающих – 27 чел.

Коэффициент сменности – 1,33

Коэффициент совмещения работ – 2,5

Коэффициент неравномерности – 1,7

ТЭП проекта:

Сметная стоимость строительства объекта – 91492,07 тыс.руб.

Сметная стоимость СМР – 76886,67 тыс.руб.

Средняя выработка одного рабочего в день на СМР – 8,7 тыс.руб./чел-дн.

Уровень механизации работ – 26,35 %

Уровень энерговооруженности – 2,23 кВт/чел.-дн.

1. План плит покрытия, план раскладки сеток в осях 7-8/Д-Е, расчётная схема, монолитный фундамент, схема раскладки арматуры в подошве фундамента:

Примечание:

• Бетон тяжелый класса В15.
• Рабочая арматура класса А-III.
• Под подошвой фундамента предусмотреть песчано-гравийную подготовку толщиной 100 мм.

1. Сечение по наружной стене (общий случай)
2. Сечение по наружной стене 2-х этажного пристроя
3. Сечение по наружной стене
4. Крепление пристенной плиты и диафрагмы жесткости к колонне, устройство температурных швов в стяжке чердачного перекрытия и покрытия
5. Схема разработки котлована, схема разработки недобора грунта, график производства работ, разрез 1-1, разрез 2-2
6. Схема раскладки плит перекрытия, монтаж плиты перекрытия, разрез 1-1, график производства работ

Контроль качества монтажа плиты перекрытия:

• Смещение в плане плит перекрытия относительно их проектного положения на опорных несущих конструкциях 13 мм.
• Предельные отклонения в размерах площадок опирания и зазоров между элементами конструкций определяются проектом. Во всех случаях площадки опирания не должны бать менее 50 мм.
• Разность отметок лицевых поверхностей двух смежных плит перекрытия в стыке при длине свыше 4м 10мм.

1. Схема подачи бетона в опалубки фундамента, схема подачи грунта, схема монтажа колонны, разрез 1-1, разрез 2-2
2. Схема расстановки подмостей, монтаж колонны на нижестоящую, монтаж диафрагмы жесткости, разрез 1-1, разрез 2-2, разрез 3-3, график производства работ
3. Схема расположения элементов фундаментов, развертки со спецификацией фундаментов

Спецификация – 6 листов (3 присутствуют на чертежах)

В программе: АvtoCAD
