План и чертеж двухскатной кровли

План и чертежи двускатной кровли

Трудно представить себе постройку без надежной крыши, защищающей её. Каждая кровля играет важную роль, являясь основой и главным обеспечением безопасности внутри дома, а также защищая имущество. Она выступает в роли первого барьера перед дождем, снегом и ветром. Если вы планируете построить двускатную крышу, важно иметь грамотный план стропил, который включает в себя подробные чертежи.

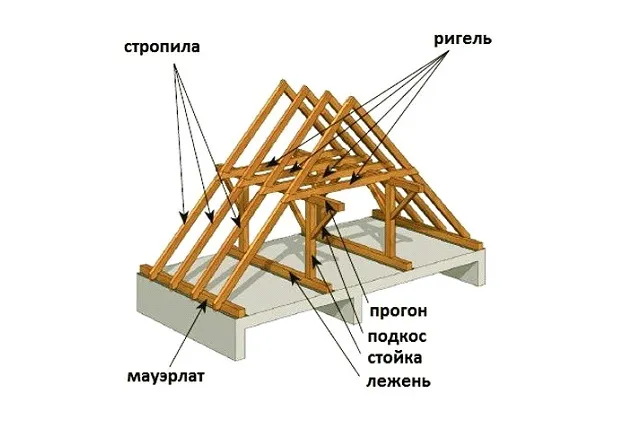

Существует несколько вариантов крыш, одна из которых – двускатная. Для возведения не потребуется много таланта, так как данный тип кровли является самым простым. Состоит элемент жилища из частей, указанных на рисунке:

Состоит конструкция из следующих частей:
Конек. Верхняя часть, которая соединит 2 ската.
Стойка. Установка, служащая для перераспределения веса от верха к низу кровли. Делать ее необходимо из качественных материалов.
Лежень. Брус, расположенный горизонтально. Соединяет стойку и несущую стену.

Начало конька
Подкосы. Эти доски закрепляются под небольшим углом. Служат для перераспределения веса от стропил к несущим элементам внизу.

Стропильная нога. Эти элементы образуют видимый контур в форме треугольника. Служат для удерживания кровельного покрытия. Чем оно будет тяжелей, тем чаще необходимо прокладывать стропила.

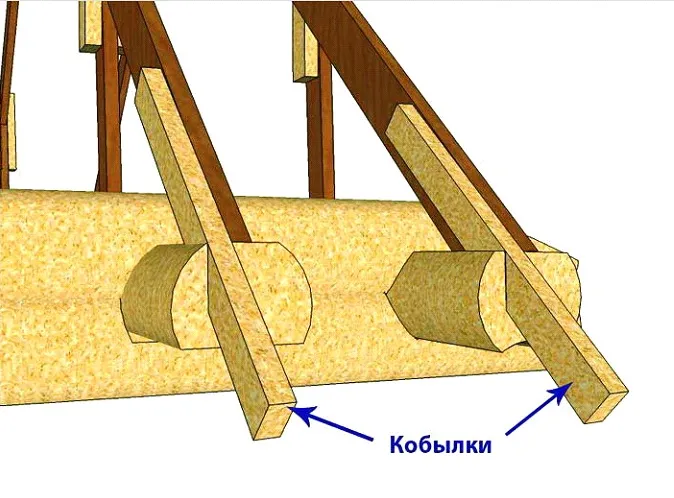

Кобылки. Доски, которые удлиняют стропила. Необходимы для создания свеса с двускатной крыши, по строительным нормам который должен быть не меньше 0,5 м.

Различие между стропилами

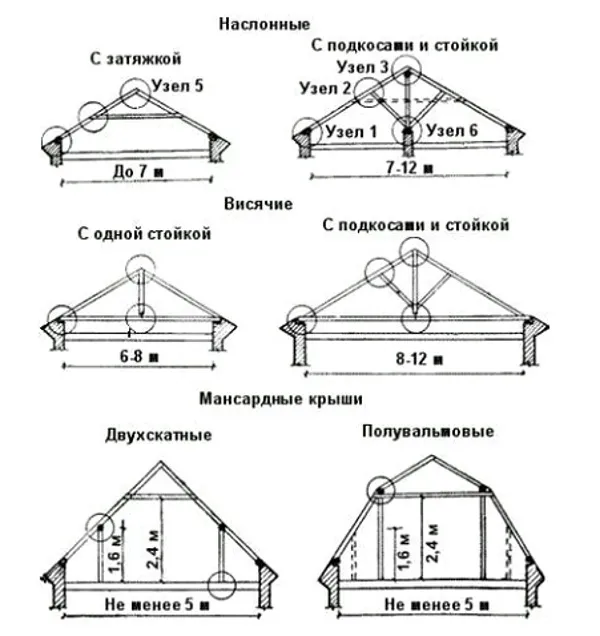

План кровли двухскатной крыши и чертеж вполне реально выполнить своими силами. Сконструировать все элементы можно несколькими способами. Различие составляет стропильная система, используемая для возведения. Бывают следующие виды стропил:

Наслонные. Здесь необходима установка дополнительных опорных балок, располагаемых посередине несущих стен. Стропила часть нагрузки будут отдавать внутренним устройствам, чтобы облегчить вес. Используется тип стропил, если крыша, возведенная своими руками, тяжелая, при больших площадях жилища, существенных расстояниях до стен (более 10 метров).

Виды стропильных систем

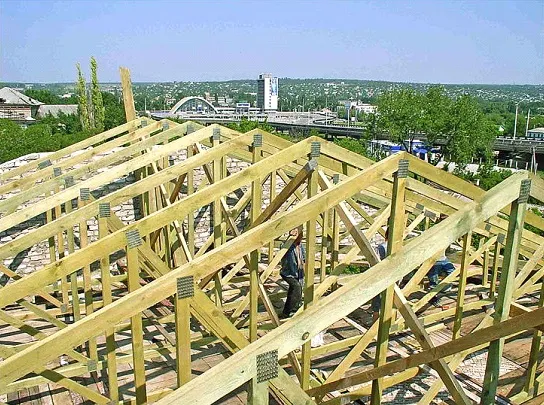

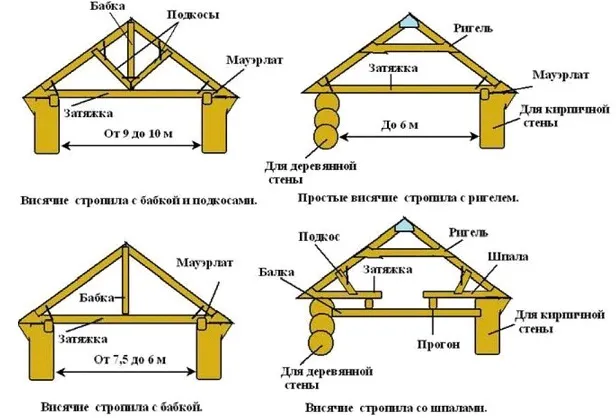

Висячие. Опорой для них служит только боковое перекрытие. При возведении таких систем, необходимо делать затяжки, чтобы убрать распирание балок другими материалами. Делать их допустимо как сверху, так и снизу. Стоит учитывать, что при монтаже верхних затяжек, делается отступ не более полуметра.

Системы используются во многих жилищах, качество у обеих достаточное для комфортного пользования. При возведении мансардной крыши, используются совместно. В таком случае комбинируется висячий и наклонный тип стропил. Стоит создать чертежи стропил, которые покажут расположение каждого элемента крыши, возведенной своими руками, чтобы не было непонятных моментов. Он поможет рассчитать количество необходимых материалов.
Любой элемент дома необходимо создавать, понимая, как все это будет выглядеть в результате. Для наглядности создается чертеж, а чтобы все легло идеально, заранее рассчитывается. В плане учитывается длина кровли по коньку, длина скатов, отдельно показывается длина отвесов. Определяется угол наклона кровли. Определение угла производится с учетом следующих моментов:

При сильных ветрах в зоне строительства, угол делается около 10-12о, чтобы кровля не была сорвана.
При значительных зимних осадках, уклон производится в пределах 30-40о. снег будет легко съезжать с покрытия. Сложностей при расчетах не возникает никаких, но если кровля делается со сложной формой, это затруднит подсчет требуемых величин.

Строительство кровли

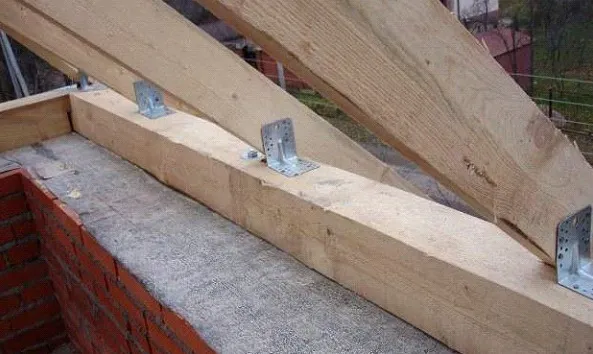

После произведения расчетов и приобретения необходимых частей, выполняется установка мауэрлата. После этого создается обрешетка. Элемент является основой для крыши, возведенной своими руками, делается из сосны или другой хвойной древесины. Материал прочный и легкий, способный раскидать вес всех элементов по всей плоскости. Размещается вдоль кровельных скатов, между стропильными ногами, верхом стенок.

Чтобы элемент прослужил дольше, необходима изоляционная прослойка между стенкой и ним. Подойдет для этого рубероид. Закрепляться мауэрлат может с помощью любых элементов крепежа, которые будут удобны.
Для возведения кровли необходимо следовать плану:

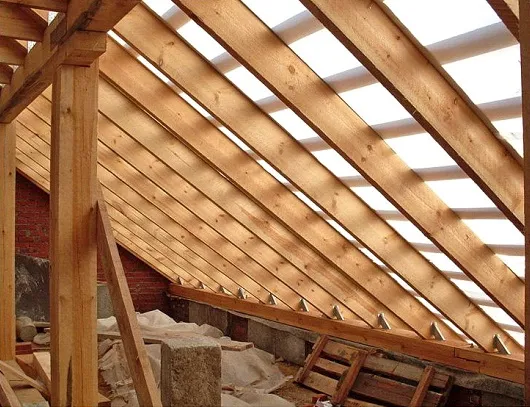

Закрепление стропил. Если используются висячие, собирать их необходимо заранее, используя крепежные элементы для придания жесткости данной части. Сначала делаются крайние элементы, после внутренние. При наслонной системе создается вначале лежень, где установятся опоры. Если длина элементов недостаточная, можно добавить ее с помощью установки кобылок.

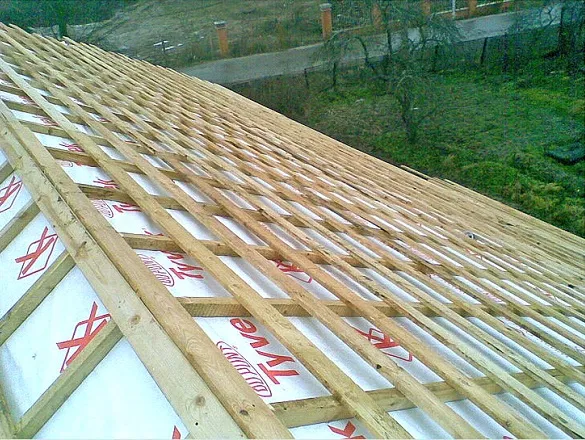

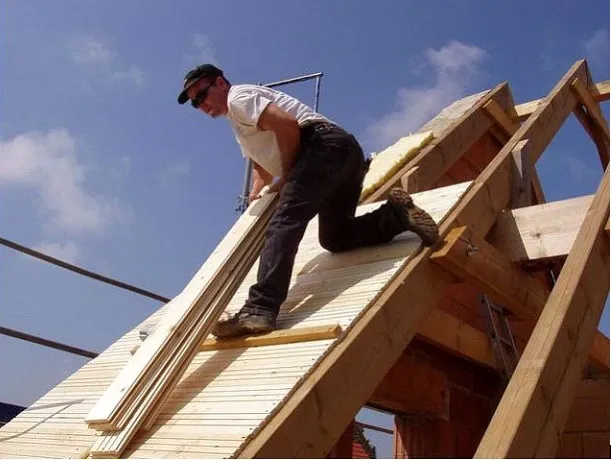

Установка обрешетки. Использовать для возведения можно любые материалы, но важно избавиться от коры с досок, чтобы увеличить срок службы элементов. Если планируется использовать мягкую кровлю, обрешетка делается сплошной. Здесь требуется жесткая основа, чтобы не было деформации при эксплуатации.

Решетчатая. Делается при использовании жестких видов покрытия: шифера, металлочерепицы.

Укладка кровли. Материалов покрытия множество, каждый из них предполагает использование разных методов покрытия. Не стоит пренебрегать рекомендациями производителя материала. Важно делать небольшой нахлест между элементами. Структура не должна быть нарушена, чтобы не возникло протечек.
Не стоит забывать, что надежная крыша, возведенная своими руками – гарантия сохранности имущества в доме. Не стоит пренебрежительно относиться к ее возведению, чтобы потом не пришлось производить сложный ремонт.

Как установить стропила на балки?

Установка стропил на балки — это один из этапов строительства крыши дома или другого сооружения. Этот процесс требует точности и аккуратности, чтобы обеспечить правильное расположение стропил и обеспечить прочность крыши в целом. Вот пошаговая инструкция, как установить стропила на балки:

Измерьте расстояние между балками: используйте линейку или измерительную ленту, чтобы измерить расстояние между балками, на которые вы планируете установить стропила. Это поможет определить длину стропил, которые вам нужно будет подготовить.
Подготовьте стропила: используя пилу, отрежьте стропила нужной длины. Убедитесь, что концы стропил обрезаны под правильным углом, чтобы они точно прилегали к балкам. При необходимости обработайте концы стропил ножом или шкуркой, чтобы они были гладкими.

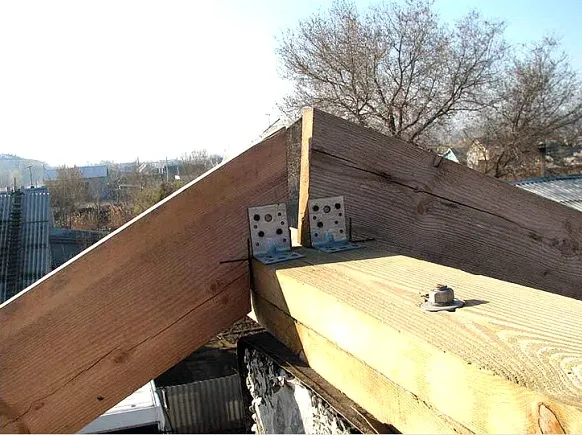

Установите первое стропило: поставьте первое стропило на балку таким образом, чтобы его конец совпадал с краем балки. При необходимости поправьте положение стропилы так, чтобы она была ровной и вертикальной. Затем закрепите стропило на балке с помощью строительных скоб или металлических уголков.
Установите остальные стропила: продолжайте устанавливать стропила на балки, оставляя расстояние между ними, которое вы измерили на первом шаге. Периодически проверяйте, что все стропила находятся на одном уровне и имеют одинаковый угол наклона.
Закрепите стропила между собой: когда все стропила установлены, закрепите их между собой, чтобы создать жесткую конструкцию. Для этого можно использовать дополнительные балки, расположенные вдоль стропил, или использовать специальные металлические соединители.
Закончите установку: проверьте, что все стропила надежно закреплены и находятся на правильном уровне. Если необходимо, отрежьте концы стропил так, чтобы они были ровными. Затем вы можете продолжать укладывать кровельные материалы.

Важно учитыв

…ть, что процесс установки стропил на балки может немного отличаться в зависимости от конкретной конструкции и материалов, которые вы используете. Важно следовать инструкциям производителя и выполнять все работы с соблюдением безопасности. Не забудьте также проверить, что крыша имеет правильный уклон для отвода воды, чтобы избежать проблем с протечками.

Если у вас нет опыта работы с деревянными конструкциями, то лучше обратиться к профессионалам, которые смогут выполнить работу качественно и безопасно. Не стоит экономить на качестве материалов и работы, так как неправильная установка стропил может привести к опасным последствиям в будущем.
