Электропроводка в деревянном доме – безопасность и надежность своими руками

• Проводка в доме из дерева – этапы большого пути
• Схема-проект электроснабжения деревянного дома…
• Монтаж проводки в деревянном доме – выбираем кабели и фурнитуру
• Скрытая электропроводка в деревянном доме – от кабелей до розеток
• Завершающий этап – проверка и испытания

Прокладка электропроводки в деревянном доме сопряжена с определенными особенностями и сложностями, связанными с повышенными стандартами безопасности для электрических систем. При выполнении этой задачи самостоятельно необходимо строго соблюдать все рекомендации и методы, гарантирующие качественный электромонтаж и защиту от пожара.

Проводка в доме из дерева – этапы большого пути

Если вести речь о капитальном ремонте, который предполагает, что прокладка электропроводки в деревянном доме будет выполняться во всем строении целиком, то работа предстоит действительно масштабная. Ее основными этапами будут:

• Разработка проекта – с расчетом общей мощности и составлением схемы разводки проводов и кабелей между комнатами и этажами;
• Выбор всех элементов и составных частей – от вводного автомата с запасом мощности до резервной розетки для запасного телевизора, который только имеется в планах на будущее;
• Монтажный этап – прокладка кабелей по выбранной схеме, их фиксация в коробах и стенах и подводка к точкам установки выключателей, розеток, распределительных коробок, светильников, люстр и т.д.;
• Установка фурнитуры – осветительных приборов, силовых розеток, выключателей, автоматов;
• Монтаж заземляющих проводов, устройств защитного отключения, сигнализации и пожаротушения (если последние предусмотрены проектом);
• Проверка функциональности каждой “точки”, испытание всей проводки под нагрузкой и обязательным присмотром в ходе данной проверки.

При частичной замене проводки в деревянном доме этапов меньше, а вот сложностей больше. Необходимо заменить вышедший из строя участок кабеля таким образом, чтобы он не стал источником пожарной опасности и обеспечил надежность электропитания. Ремонтные потребности будущего следует учитывать еще при разработке проекта электрической проводки.

Узнайте, как своими руками сделать всю электрику дома и в квартире.

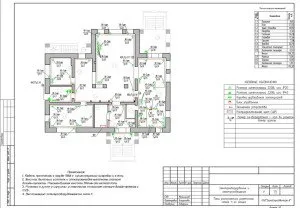

Схема-проект электроснабжения деревянного дома…

…должна учитывать его архитектуру и потребности жильцов в использовании электрического оборудования. Типичная последовательность планирования надежной и безопасной электропроводки для деревянных зданий такова:

• Чертится план дома с обязательным соблюдением масштаба – целиком либо с отдельной “разбивкой по этажам”;
• На плане-схеме указываются все точки расположения электроприборов. Важно предусмотреть резервные точки питания – не только дополнительные розетки, но и будущую подсветку потолков при их отделке гипсокартоном или освещение территории;
• Правила электропроводки в деревянном доме предусматривают четкую градацию задействованных приборов по мощности – освещение отдельно, силовые кабели отдельно, аппаратура повышенной мощности отдельно.

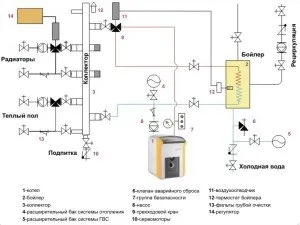

К аппаратам большой и повышенной мощности относятся электрические котлы и прочие водяные нагреватели, установки для конвекционного отопления и домкраты с высокой грузоподъемностью и т.п. Для электрических приборов с высокой потребляемой мощностью следует проложить отдельные кабели и предусмотреть отключение независимыми автоматами. Каждая часть схемы – освещение, группы стандартных розеток и силовые части для приборов высокой мощности – рассчитываются на мощность максимальную.

Необходимо суммировать все электроприборы, которые могут быть подключены в сеть одновременно, и, уже исходя из этого, подобрать сечение проводов и параметры вводных автоматов.

Монтаж проводки в деревянном доме – выбираем кабели и фурнитуру

Размер токоведущей жилы проводов выбирается по специальным таблицам, типы кабелей весьма разнообразны. Наиболее популярными видами кабелей для деревянных домов являются марки NYM, ВВГнг и ВВГнг-LS. Кабели ВВГнг наиболее экономичны, их “собратья” с литерами LS снабжены двойной изоляцией, NYM отличается удобством разделки и меньшей толщиной.

При подключении стиральных машин, электроплит и других приборов с высоким потреблением электроэнергии обязательна установка розеток с заземлением. Требование подключить заземление к осветительным приборам часто игнорируется, но при освещении двора прожекторами или при установке подсветки фасада такое пренебрежение правилами может обойтись очень дорого.

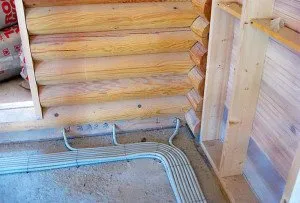

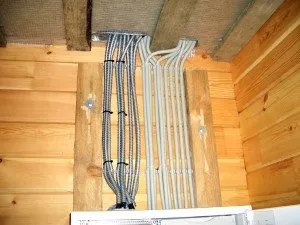

Монтаж электропроводки в деревянном доме допускает два варианта расположения силовых кабелей – во внешних коробах или в скрытом виде. Установка в коробах значительно безопаснее и отличается высокой ремонтопригодностью. Скрытая проводка в деревянных стенах обязательно выполняется в металлических трубах или специальных гофрированных рукавах.

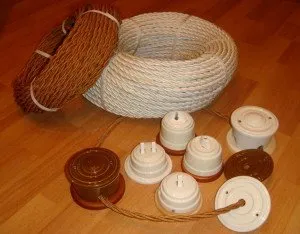

Выбор выключателей и розеток производится по трехступенчатой методике:

• Сначала определяют количество однотипных приборов, коммутируемых на одном монтажном месте (выключателей для ванны-туалета-кухни, розеток для подключения компьютера с принтером и т.д.);
• Определяются с типом устанавливаемой фурнитуры – накладной или скрытый, одновременно вносится ясность с типом проводки – в коробах или в толще стен;
• Выбирают фурнитуру сообразно токовым нагрузкам.

Скрытая электропроводка в деревянном доме – от кабелей до розеток

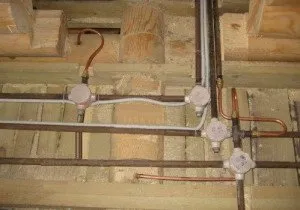

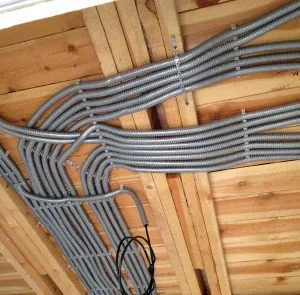

Стоит еще раз подчеркнуть, что монтаж эл.проводки в деревянном доме предпочтительнее выполнить в специальных коробах. Такая работа значительно проще и обладает высокой степенью безопасности и надежности. Прокладка кабелей в гофрированных рукавах и каналах обусловлена в том случае, если в дальнейшем стены и потолок планируется полностью отделывать заново, иначе эстетика змеящихся и блестящих труб подойдет разве что для футуристического и экстравагантного дизайна. Технология скрытой прокладки проводов в трубах такова:

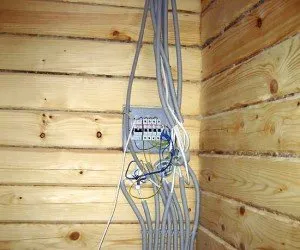

• Готовится кабельная трасса – в толще дерева с помощью стамесок и молотков прорубаются штробы. Предусматриваются коробки в местах соединения кабелей – с обязательной возможностью последующего доступа (декоративные крышки и т.п.);
• Переходы проводов из одной комнаты в другую, монтажные места под розетки и выключатели осуществляются путем установки металлических гильз. Используемые под фурнитуру гильзы имеют заглушки с тыльной стороны, гильзы для межкомнатной коммуникации – сквозные, из обычных обрезков труб;
• Важно правильно выбрать трубы, внутри которых пройдут сами кабели. Они могут иметь тонкие стенки, внутреннее заполнение проводами должно быть ограничено 50 % от сечения. Тем самым предотвращается перегрев кабелей, обеспечивается их вентиляция естественным путем;
• Отпиленные по размеру трубы следует обязательно зачистить от заусениц и неровностей с торцов – иначе при прокладке кабелей можно повредить их изоляцию. Внутри вырубленных штробов установленные трубки крепятся хомутами или утапливаемыми в дерево металлическими пластинами;
• После протяжки кабелей внутри труб и заглушек целостность электрических жил тут же проверятся тестером. При необходимости проводники незамедлительно меняются;
• Проверенные провода “разделывают” на отдельные жилы внутри распределительных коробок, розеток и выключателей, с запасом в 10-15 см от габаритной длины;
• Подключают проводку к фурнитуре и заземлению, ориентируясь на цветовую маркировку жил. Все скрутки проводов защищают как изоляционной лентой, так и специальными пластиковыми колпачками – во избежание контакта с окружающим металлом, что крайне опасно;

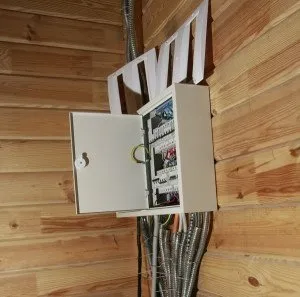

• В последнюю очередь выполняется коммутация к автоматическим переключателям, пакетникам и т.д. Можно переходить к проверочно-испытательной стадии нашей скрытой проводки.

Завершающий этап – проверка и испытания

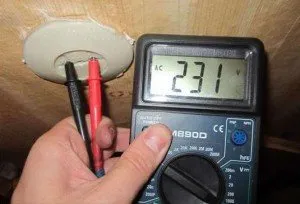

Самостоятельная проверка работоспособности электропроводки в деревянном доме выполняется вполне очевидно. К каждой розетке подключается лампочка-пробник, каждый выключатель переводится из состояния “выкл” в положение “вкл”, после чего должны включиться светильники или люстра и т.д. Вроде бы все просто.

Однако профессиональную проверку качества монтажа могут осуществить только специалисты из электролабораторий. Только они способны провести весь комплекс замеров и вынести вердикт – что та же розетка не просто работает, а обладает необходимым сопротивлением изоляции, что заземление подключено верно, что автоматы выставлены на необходимые параметры срабатывания при КЗ и т.д. Экономить на вызове таких специалистов не стоит – одна лишь стиральная машинка стоит гораздо больше, чем их замеры с выдачей сертификата и рекомендаций по устранению неисправностей…

Получив сертификат испытаний новой проводки, можно не только спокойно ею пользоваться, но и подтвердить качество собственной работы перед контролирующими инстанциями для опломбировки счетчиков. Всю воплощенную в жизнь схему необходимо вычертить заново, в нескольких экземплярах – один наклеить на внутреннюю дверцу щитка-распределителя, а второй хранить в документах. Возможные ремонтные работы обязаны опираться на точность в настоящем.
