Подбор цемента для фундамента — 7 рекомендаций по выбору марки и вида цемента, а также его области применения

• №1. Основные виды цемента
• №2. Марки цемента по прочности
• №3. Маркировка добавок в цементе
• №4. Маркировка по скорости набирания прочности
• №5. Что еще может быть в маркировке цемента?
• №6. На что обратить внимание при выборе цемента?
• №7. Лучшие производители цемента

Цемент применяется повсеместно: начиная от фазы возведения фундамента и заканчивая облицовкой кирпичных стен и внутренней отделкой. Такое обширное и разнообразное применение цемента способствовало разработке материалов с различными составами и характеристиками.

Если вы рассматриваете вопрос о выборе цемента для фундамента, важно учесть его особенности и соответствие задачам строительства.

№1. Основные виды цемента

Цементом называют неорганическое вяжущее вещество. Порошок цемента при взаимодействии с водой образует пластичную массу, которая быстро схватывается и образует камнеподобное тело. Используется зачастую для изготовления бетона и строительных растворов. Состав цемента может в значительной степени различаться. Соответственно, отличаться будут свойства и сфера использования.

Сегодня изготавливаются такие основные виды цемента:

• портландцемент – самый популярный в строительстве вид цемента. Производится из портландцементного клинкера, гипса и специальных добавок. Клинкер получают из известняка, глины и добавок путем обжига. Готовый портландцемент на 70-80% состоит из силикатов кальция, остальное приходится на гипс (регулирует скорость схватывания) и корректирующие добавки. Портландцемент производится марок М400-М600, используется для создания железобетонных конструкций, растворов, асбестоцементных и прочих материалов. Не подходит для возведения сооружений, подверженных влиянию морской воды;
• белый портландцемент изготавливают на основе гипса, диатомита и глинисто-песчаных пород с минимальным содержанием красящих веществ. В итоге получается состав, обладающий высокой прочностью, стойкостью к атмосферным воздействиям и быстрым схватыванием. Выпускается только двух марок М400 и М500. Часто состав используется для проведения внешних отделочных работ, так как имеет эстетичный вид и не подвержен образованию трещин. Используется для изготовления элементов декора (статуи, колонны), при организации наливных полов, в дорожном строительстве, в отделочных фасадных работах. На основе белого портландцемента изготавливают цветные составы;
• сульфатостойкий портландцемент производят на основе портландцементного клинкера и гипса. Состав отличается пониженным содержанием алюминатов кальция, чем и обеспечивается стойкость к сульфатам. Цемент может быть без добавок или иметь добавки в виде гранулированного шлака. Марка М400 и М500. Используется при создании и возведении конструкций, которые будут эксплуатироваться под воздействием минерализованных вод. Такой цемент используют при изготовлении свай, опор мостов, при обустройстве наружных элементов гидротехнических сооружений;
• пуццолановый портландцемент получают из портландцементного клинкера, гипса и добавок осадочного происхождения, часть которых составляет 20-30%. Состав отличается устойчивостью к пресным и сульфатсодержащим водам, водонепронецаемостью. Среди минусов невысокая морозостойкость и низкая скорость затвердевания. Используют при заливке фундаментов и кладке подвалов промышленных и гражданских зданий, при строительстве метро, шахт, каналов, шлюзов, водопроводных коммуникаций;
• шлаковые цементы – группа цементов, которая включает шлакопортландцемент (ШПЦ) и известковошлаковый цемент (ИШЦ). Первый получают на основе портландцементного клинкера, гипса и доменного шлака, часть которого 21-60%. Состав отличается замедленным нарастанием прочности, повышенной стойкостью к агрессивным средам, но не устойчив к перепадам температур. Применяется в гидротехническом строительстве. ИШЦ получают из смеси шлака с известью (ее часть около 30%), допускаются небольшие добавки гипса и портландцемента. Состав медленно твердеет, наиболее стоек в пресных и сульфатных водах, может использоваться для изготовления низкомарочных бетонов, в строительных растворах для штукатурки и кладки;
• быстротвердеющий портландцемент, как подсказывает название, отличается стремительным набором прочности в первые часы твердения. Такие свойства объясняются точным подбором и дозировкой специальных добавок. В итоге состав уже через 3 суток достигает предела прочности, что ускоряет процесс производства железобетонных конструкций;
• глиноземистый цемент также отличается высокой скоростью твердения и набора прочности. Производится на основе бокситов или глинозема с добавлением известняка. По содержанию глинозема выделяют обычные (до 55% глинозема), высокоглиноземистые (до 65%) и особочистые высокоглиноземистые цементы. Составы обладают высокой стойкостью к огню, коррозии и быстрым нарастанием прочности. Такой цемент нашел применение при проведении аварийных работ, скоростном строительстве и зимнем бетонировании;
• расширяющиеся цементы – группа цементов, которые отличаются увеличением объема при твердении. Подобный эффект достигается за счет прохождения реакции между порошком и водой, в результате чего образовывается гидросульфоалюминат кальция, вещество, способное связывать большое количество воды. В группе расширяющихся цементов выделяют водонепроницаемые, напрягающие, гипсоглиноземные составы и расширяющийся портландцемент. Рассмотрим все их отдельно;
• водонепроницаемый расширяющийся цемент изготавливают из гипса, глиноземистого цемента и гидроалюмината кальция. Состав начинает схватываться через 4 минуты, а через 10 минут уже заканчивается процесс твердения. Используется в подземном и подводном строительстве, для заделки трещин и при создании монолитных конструкций из отдельных сборных железобетонных элементов;
• напрягающий расширяющийся цемент производят из портландцементного клинкера, извести, глиноземистого шлака и гипсового камня. Состав относительно быстро застывает, водонепроницаем. Используют при бетонировании чаш бассейнов, производстве напорных труб;
• гипсоглиноземный расширяющийся цемент изготавливают из глиноземистых доменных шлаков и гипса. Состав схватывается в течение 4 часов, расширение заканчивается через 3 суток. Цемент отличается высокой морозостойкостью, прочностью и деформационной стойкостью. С его помощью проводят гидроизоляционные работы;
• расширяющийся портландцемент – это смесь портландцементного клинкера, шлака с высоким содержанием глинозема, гипса и минеральных добавок. В зависимости от состава расширение составляет от 0,3 до 2,5%. Период расширения длительный, поэтому объем заполняется равномерно. Используется при обустройстве дорожных покрытий и ремонте гидросооружений;
• тампонажный цемент используется только при тампонировании нефтяных и газовых скважин с целью их изоляции от грунтовых вод. Производится из клинкера и гипса;
• гидрофобный цемент в своем составе, помимо гипса и клинкера, имеет олеиновую кислоту или другие гидрофобные вещества, позволяющие создавать на поверхности высохшего цемента водонепроницаемую пленку. Такой цемент идеально подходит для фундамента;
• магнезиальный цемент отличается содержанием оксида магния, за счет чего повышается эластичность состава, его устойчивость к агрессивным веществам. Используется при обустройстве полов;
• водонепроницаемый безусадочный цемент получают на основе глиноземистого цемента, гипса и гашеной извести. Состав быстро схватывается и не боится воды;
• кислотоупорный кварцевый цемент – продукт смешения кварцевого песка, кремнефтористого натрия и жидкого натриевого стекла. Состав устойчив перед агрессивными веществами, но теряет прочность в воде;

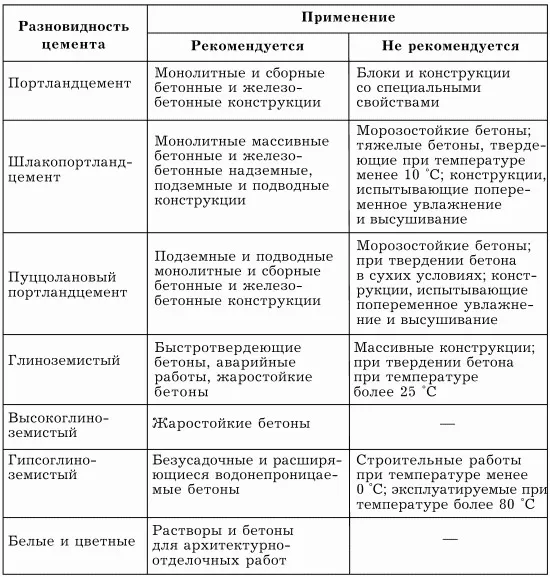

• цемент с поверхностно-активными добавками обладает повышенной подвижностью и используется при работах на сложных с архитектурной точки зрения объектах.

№2. Марки цемента по прочности

Самая важная характеристика цемента любого вида – это его прочность. Этот показатель определяют экспериментальным путем: готовят раствор из цемента и песка в соотношении 1:3, создают образец в форме параллелепипеда со сторонами 40*40*160 мм. Полученный образец подвергают постепенно возрастающей нагрузке. Эксперимент немного отличается лишь для некоторых видов цемента.

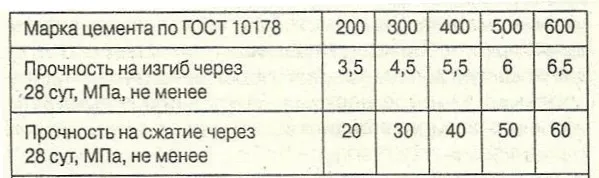

Полученные в ходе лабораторных исследований данные находят отражение в марках. Если образец выдерживает нагрузку 300 кг/см2, то это марка М300, 500 кг/см2 – М500 и т.д. Марки обозначаются буквой М и последующим индексом от 200 до 600 с шагом 50 или 100. Чем выше марка, тем более прочный перед нами состав, и тем более долговечный и качественный бетон из него получится:

• для фундамента используют цемент марки М400-М500;
• для отделочных работ подойдет цемент М200-М300;
• цемент марки М600 называют военным, он обладает повышенной прочностью, стоит намного дороже М500 и используется при строительстве бункеров и прочих военных объектов.

Сегодня рядом с классификаций цемента по маркам прочности появилось разделение на классы прочности. Если марка – это показатель усредненный, то класс – более точный и обеспечивает 95-процентную гарантированность соответствия указанным данным. Классы прочности варьируют от 30 до 60:

• 52,5 – цемент выдерживает давление 52,5 МПа, соответствует цементу марки М600;
• 42,5 соответствует цементу М500;
• 32,5 соответствует цементу М400;
• 22,5 соответствует цементу М300.

№3. Маркировка добавок в цементе

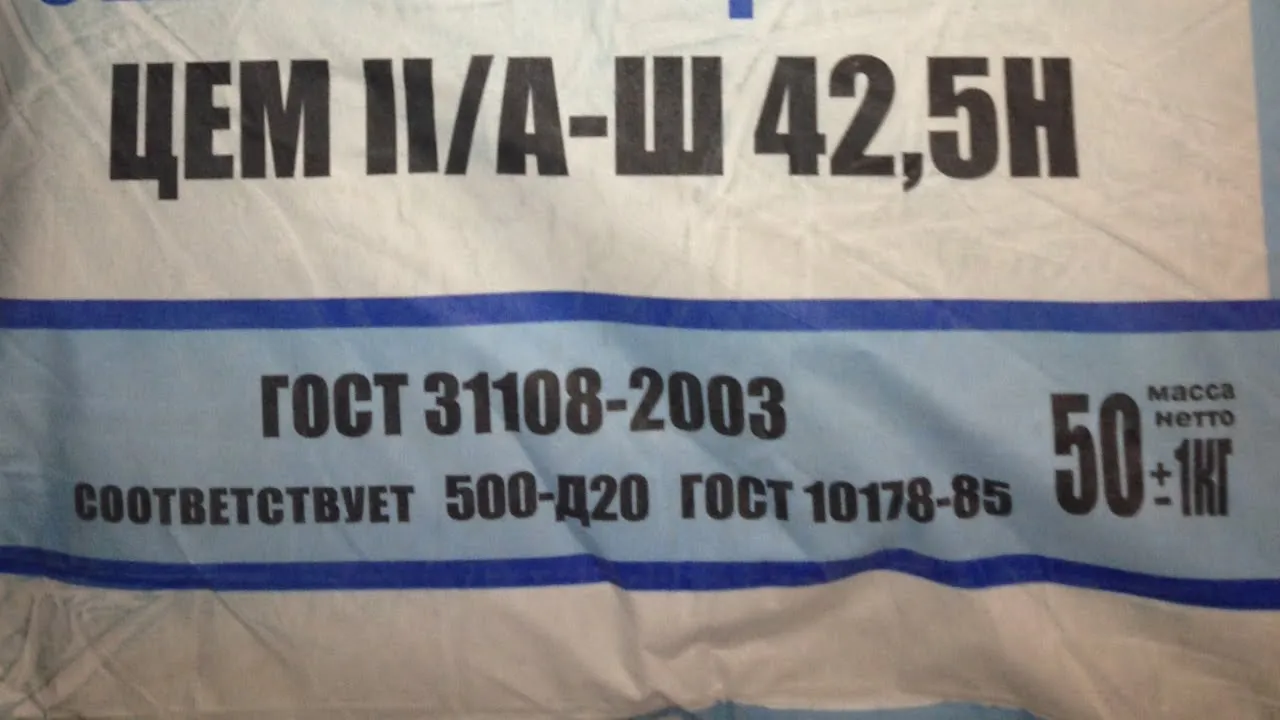

Кроме марки прочности, на упаковке можно увидеть маркировку процентного содержания различных добавок в цементе. Обозначается этот показатель буквой Д, после которой следует численный показатель в процента. Например, цемент Д20 означает, что в его состав входит 20% добавок. Чем выше количество добавок, тем ниже цена состава.

№4. Маркировка по скорости набирания прочности

Время, в течение которого цемент достигает своей максимальной прочности, — еще один важный показатель состава. В некоторых случаях требуется, чтобы он твердел мгновенно, в других, наоборот, — излишняя скорость набора прочности только повредит. По данному параметру цемент делят на такие виды:

• ЦЕМ V – нормальнотвердеющий цемент с прочностью на сжатие 32,5 МПа;
• ЦЕМ IV – нормальнотвердеющий пуццолановый цемент прочностью 32,5 МПа. В составе может содержаться кремнезем, пуццоланы (21-35%);
• ЦЕМ III – нормальнотвердеющий шлакопортландцемент с содержанием шлака 36-65 % и прочностью до 32,5 МПа;
• ЦЕМ II отличается разной скоростью твердения, которая зависит от количества и состава добавок;
• ЦЕМ I – цемент, обладающий максимально высокой скоростью схватывания. На следующие сутки прочность уже достигает 50% проектной.

№5. Что еще может быть в маркировке цемента?

В характеристиках состава после обозначения марки цемента и процентного содержания добавок могут находиться различные аббревиатуры, указывающие на специфические качества цемента:

• СС – это сульфатостойкий цемент;
• ГФ – гидрофобный цемент;
• Б – быстросхватывающийся цемент;
• ПЦ – портландцемент;
• БЦ – белый цемент;
• Н – нормированный цемент, который производится из клинкера, имеющий нормированный состав;
• ПЛ – пластифицированный цемент с высокими показателями морозостойкости;
• ВРЦ – цемент с высокой скоростью схватывания и расширением при затвердении.

№6. На что обратить внимание при выборе цемента?

Спрос на цемент огромный, что и породило появление множества недобросовестных производителей, которые часто подмешивают в цемент добавки, сильно снижающие качество готового состава. Чтобы не ошибиться при выборе цемента и купить действительно качественный товар, необходимо кое-что знать о том, как выглядит хороший цемент и какими свойствами он должен обладать:

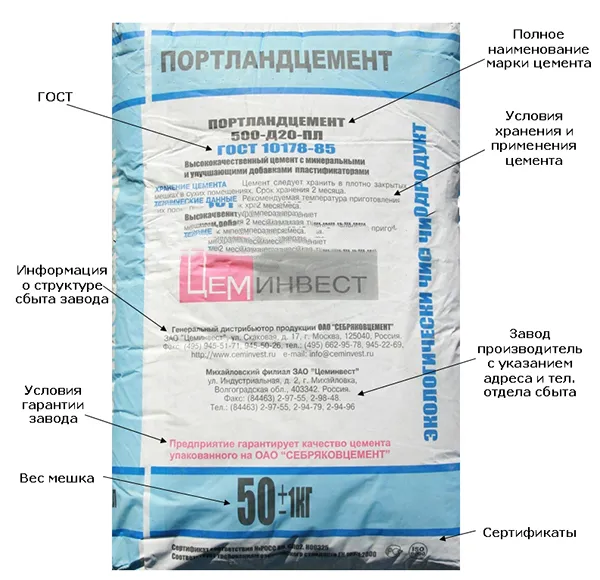

• цемент продают в мешках и в рассыпной форме. Лучше брать цемент в мешках, поскольку так он защищен от внешнего воздействия, дольше сохраняет свои качества, да и на упаковке мешка всегда можно узнать информацию о составе, дате производства, характеристиках цемента и о его производителе. Мешки обычно изготавливают из двух слоев бумаги, внутренний защищает цемент от намокания. Кстати, отсутствие какой-либо информации на упаковке – также признак того, что перед вами может быть некачественный материал;
• если вы покупаете цемент оптом, и он расфасован в мешки, то лучше тщательно проверить срок годности на каждом, так как в общей массе вам могут продать залежавшийся товар. Активность цемента спустя 6 месяцев от даты производства падает в несколько раз;
• проверить свежесть цемента можно и опытным путем. Достаточно стукнуть по мешку – ощущения не должны напоминать удар по камню. Первым каменеет цемент в углах мешка, поэтому их также не мешает проверить. Естественно, если даты производства вообще нет на упаковке, то такой товар лучше не брать;
• цемент должен храниться в сухих и хорошо проветриваемых помещениях, иначе он будет быстро каменеть;
• цвет качественного цемента – серый, точнее от светло-серого до темно-серого и даже зеленоватого. Темные и болотные оттенки не допускаются. Хороший цемент должен рассыпаться в руке, а при сжимании не сминаться в комок;
• тонкость помола влияет на процесс отвердения. Чем фракция частичек мельче, тем быстрее будет отвердевать состав и тем его цена выше. Слишком мелкая фракция увеличивает водопотребление, поэтому в идеале лучше брать цемент, где встречаются фракции от 40 до 80 мкм;
• не мешает провести оценку состава и характеристик цемента. Сделать это несложно, но заранее необходимо подготовить гидрокарбонатно-натриевую воду (подойдет «Боржоми») или гидрокарбонатно-хлоридно-натриевую. Из воды необходимо выпустить газ. Далее используем ее для замеса цементного теста и формирования из него лепешки диаметром 15 см. В центре она должна быть потолще (5 см), к краям – уже (1 см). Качественный цемент должен начать схватываться не позже, чем через 10 минут, а утолщенная часть будет заметно нагреваться. Если схватывание не происходит даже в течение 30 минут, то перед вами состав невысокого качества.

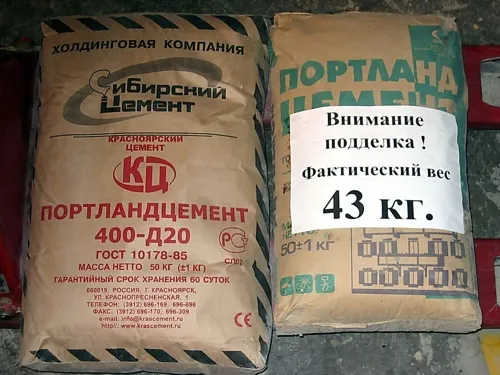

  Виды контрафактных мешков с использованием обозначений, сходных до степени смешения с товарными знаками АО «Евроцемент Груп»

№7. Лучшие производители цемента

Производителей цемента в мире и России уйма. Перед покупкой лучше прочитать отзывы о продукции конкретной компании, а мы остановимся на самых крупных предприятиях, цемент которых гарантированно отвечает всем стандартам:

Напоследок еще раз подчеркнем необходимость наличия на упаковке информации о марке цемента, его свойствах, даты производства и контактных данных производителя.

Статья написана для сайта remstroiblog.ru.

Чем отличается белый цемент от серого цемента?

Белый цемент отличается от серого цемента составом, цветом и применением.

1. Состав: Белый цемент производится из высококачественного карбонатного сырья, содержащего мало оксидов железа и других примесей, которые дают цементу серый или желтый оттенок. Серый цемент производится из смеси известняка и глины, в которых присутствуют оксиды железа и других примесей.

2. Цвет: Белый цемент имеет белый цвет, тогда как серый цемент имеет серый цвет. Это связано с наличием определенных примесей в сером цементе, которые придают ему сероватый или желтоватый оттенок.

3. Применение: Белый цемент используется там, где требуется высокая декоративность и эстетический эффект. Он чаще всего используется для производства элементов архитектурного декора, таких как колонны, балюстрады, фонтаны, садовые скамейки и прочее. Серый цемент же широко используется в строительстве для создания фундаментов, стен, перекрытий, стяжек, полов и других конструкций.

Важно отметить, что белый цемент стоит дороже серого цемента, так как его производство более трудоемко и требует более качественного сырья.
