Подключение газовой плиты для дачи к баллону — инструкция и рекомендации
Проводя много времени на даче, невозможно обойтись без готовки. Есть, конечно, вариант воспользоваться электрической плитой, однако на дачных участках часто происходят отключения электроэнергии, что делает этот вариант ненадежным. Оптимальным решением становится применение «газовой плиты для дачи под баллон».
Виды плит для газовых баллонов
Сразу стоит сказать, что есть газовые плиты, которые могут работать как с магистральным природным, так и с балонным сжиженным газом. Для перенастройки требуется замена форсунок и регулировка. Так что, в принципе, для дачи подойдет любая из них.
Другое дело, что в «полевых» условиях используют ее намного меньше и реже, чем в быту. По этой причине выбирают самые простые и небольшие модели. Ведь сейчас воду на чай греют, чаще всего, электрочайником, готовую еду разогревают в микроволновой печи. На газовой печи на даче только готовят, причем самые простые блюда. Еще некоторые хозяйки делают закрутки. Вот и все. Потому и покупают обычно одно-двух комфорочные плиты. Тем не менее, есть довольно широкий выбор под любые требования и потребности.
Настольные и напольные
По способу установки газовые плиты для дачи делятся на настольные и напольные. Техническими характеристиками не отличаются только габаритами. Настольные обычно делают самыми простыми, без каких-либо дополнительных опций. Это именно дачный/походный вариант с минимальным весом и габаритами.
Для редких посещений » и так пойдет», вот только рядом баллон ставить нельзя
Какая же газовая плита для дачи под баллон лучше? Настольная или напольная? Все дело в наличии свободного места. Если есть где установить напольный вариант, берите его. Пусть и стоят они дороже, но сами могут служить в качестве шкафа. А их (шкафов), обычно, на даче не хватает. Только помните, что надо еще найти место для хранения баллона. Он может быть расположен рядом (минимальное расстояние между плитой и баллоном — 0,5 метра и на расстоянии не менее 1 метра от отопительных приборов), а может стоять на улице в специальном шкафу, который запирается на ключ.
Количество и вид конфорок.
Газовая плита для дачи под баллон может иметь от одной до четырёх конфорок. Одноконфорочная чаще используется в походах. С двумя конфорками, это стандартная плита для дачи, также есть плиты у которых четыре конфорки для большой семьи ( если только на даче ещё и банки закрывать).
В последнее время кроме конфорок стандартного, среднего размера, стали делать еще большие и маленькие. Это удобно, так как посуда бывает разного диаметра. Такие «излишества» доступны только на четырехкомфорочных вариантах.
Кроме того, есть модели, в которых кроме газовых конфорок есть и электрические. Если на участке проведен свет, и вам нужна плита для дачи по баллон на три-четыре конфорки, это тоже удобно. Газ в баллоне имеет свойство заканчиваться в самый неподходящий момент. Если нет запасного, хоть костер разводи. А при наличии электрической конфорки можно закончить процесс и дотянуть до тех пор, пока не наполнят баллон.
Наличие дополнительных опций
Арсенал дополнительных функций только для газовых конфорок невелик. Это электро или пьезо розжиг и газконтроль. Обе функции полезны, но насколько нужны — судить только вам. Сразу стоит сказать, что в настольных вариантах встречаются очень редко.
Конструктивные особенности
Настольные плиты есть всего в нескольких видах. Самый простой — одна, чаще -две конфорки, и все. Но есть еще модели со встроенной электродуховкой. Неплохой вариант, если вы духовкой пользуетесь. На этом видовое «разнообразие» закончилось.
Напольные газовые плиты для дачи имеют чуть больше конструктивных вариантов:
- Со встроенной внизу газовой или электрической духовкой.
- С полочками в нижней части.
- С небольшим шкафчиком и дверками.
Шкафчик под газовой плитой может использоваться под установку в нем небольшого газового баллона. Это противоречит требованиям газовщиков (расстояние между плитой и баллоном должно быть не менее 0,5 метров), но все-таки используется.
Оформление
Оформление газовой плиты под баллон номинальное — никакие инстанции посещать не надо, требования выполнить легко. Первое озвучили — расстояние до баллона не менее 0,5 метров. Второе: до магистралей — водопровода, канализации, металлических труб отопления — должно быть не менее 2 метров. Вот и все.
Есть два варианта официального оформления:
Когда вы будете заправлять новый баллон на муниципальной заправочной станции (не для автомобилей, а именно для заправки бытовых газовых баллонов), бумаги вам оформит работник станции. Вам потребуется сообщить адрес (хотя-бы примерно) и объяснить, где стоит плита и где располагается баллон. Вот тут надо быть аккуратным, хотя-бы говорите, что стоит он по правилам. Да, баллон должен быть куплен в одном из магазинов горгаза и нужен будет регистрационный номер авто, на котором будет этот баллон перевозится.
У многих газовая плита для дачи под баллон стоит годами даже без такого «оформления». Но в этом случае заправлять вы баллон будете сами, не пользуясь услугами муниципальных заправок или машин по обмену. Еще, при необходимости ремонта или обслуживания плиты, ее перенастройки надо будет как-то урегулировать вопрос оформления (проблем обычно не бывает) или воспользоваться услугами в частном порядке.
Что необходимо для установки и подключения
- газовая плита для дачи под баллон (настроенная на использование сжиженного газа);
- баллон с газом;
- редуктор;
Газовая плита для дачи под баллон: правила подключения при размещении баллона в помещении и за его пределами
Как выбрать газовую плиту уже понятно, с остальными составляющими сейчас разберемся. Сложного ничего, но есть особенности.
Материал и размер баллона
Сначала поговорим о материале, из которого баллон для сжиженного газа изготовлен. Еще недавно даже разговоров таких не было. Газовый баллон был исключительно металлически, причем из металла приличной толщины. Сейчас есть еще и композитные газовые баллоны (называют еще евробаллон) и они разрешены к использованию газовыми службами. Если есть возможность, купить лучше именно такие. Чем они лучше? Вот перечень их достоинств:
- Легче в 2 раза.
- Имеют плавкую вставку, которая предотвращает взрыв при перегреве/пожаре.
- Разрешены к перевозке в обычных машинах.
- Не накапливают статическое напряжение.
Баллоны для сжиженного бытового газа могут быть и композитными (полимерными)
Недостатков у полимерного баллона немного. Первый — он стоит в два-три раза больше металлического, зато переносить/перевозить его гораздо легче. Второй — при равном объеме по габаритам он больше металлического аналога.
Теперь о размере газовых баллонов. Чем больше объем газового баллона, тем продолжительнее период между заправками. Но, с другой стороны, баллоны большего объема имеют большие габариты и вес, переносить/перевозить их сложнее. К том же под маленький баллон проще найти место для установки.
В общем, тут выбор за вами. Тем более, что с появлением композитных появились они разных габаритов — высокие и узкие, низкие и широкие.
Редуктор
Зачем нужен редуктор на газовом баллоне? Он выполняет сразу несколько функций:
- Стабилизирует давление на выходе из баллона.
- Газ в баллоне находится под высоким давлением, для плиты оно должно быть ниже. Вот этим и занимается редуктор.
- Когда в баллоне газа остается мало — 5-10% — редуктор давление увеличивает.
Виды редукторов для газовых пропановых баллонов
Так что редуктор на газовом баллоне помогает повысить безопасность и стабилизирует работу плиты. Без него лучше плиту не подключать. В таком случае, чем больше вы откроете кран на плите, тем более мощный поток газа будет выходить. Кроме того, что это неэкономно, может создать ситуацию, когда баллон начнет прыгать. В общем, без редуктора лучше не эксплуатировать.
Обратите внимание, что для металлических и композитных баллонов используются редукторы разного типа. Потому, при покупке, уточняйте тип баллона и его объем. И главное — для работы с баллоном сжиженного газа нужен редуктор на пропан.
Опасайтесь редукторов Китайского производства….
Если говорить о производителях, лучше брать российскую или европейскую продукцию. Китайские лучше обходит стороной. Даже те, которые прошли сертификацию, сделаны из очень тонкого металла и быстро выходят из строя (начинают травить). К тому же многие не выдерживают размеры штуцеров. При подключении это становится проблемой, так как шланг надевается неплотно, приходится каким-то образом соединение уплотнять.
Шланги для газовой плиты и их виды в этой статье.
Купить его можно в магазинах горгаза или в строительных магазинах/рынках. Но обязательно уточните, что вам он нужен для подключения газовой плиты. Правильно называется он «шланг-рукав газовый». Внутренний диаметр должен быть 16 мм, наружный зависит от вида шланга, на поверхности должна стоять надпись (желтым цветом) о том, что шланг именно газовый.
Бывают такие газовые шланги:
Резиновый армированный. Это не просто резина, внутри нее проходят прочные нити, армирующие стенки. Срок эксплуатации — порядка 5-10 лет, дальше могут появиться микро (и не микро) трещины, через которые будет вытекать газ.
Для подключения баллона к газовой плите нужен шланг длиной около метра — чтобы выполнить условие про расстояние между баллоном и плитой в 0.5 метра и оставить запас на свободу передвижения.
С одной стороны на шланг должна быть установлена накидная гайка с прокладкой. Этот конец подключаем к выходу от газовой плиты. Если покупать просто кусок шланга, можно поставить соответствующий газовый переходник самостоятельно, затянув крепление при помощи металлического хомута (не забудьте про силиконовую толстую прокладку для герметизации). С другой стороны шланг подключается к редуктору — натягивается на штуцер, затем затягивается хомутом (не забудьте хомут надеть на шланг, а потом подключать его к штуцеру).
Процесс подключения газовой плиты к баллону
Подключается газовая плита для дачи под баллон просто. Только надо помнить, что пропан, смешиваясь с воздухом, становится чрезвычайно взрывоопасным. Потому работать надо в хорошо проветриваемом помещении и очень аккуратно. При работе лучше использовать нитяные перчатки. Еще одно ограничение — при работах в помещении нельзя использовать/включать электроинструменты. Никакие. До тех пор, пока не убедитесь, что протечек нет.
При подключении газовой плиты на даче к баллону, лучше всего в трассе предусмотреть запорный кран. Он нужен для повышения уровня безопасности. Потребуется при замене баллонов, при наличии протечек. Ставить его можно на выходе из плиты, но тогда плиту надо будет отодвинуть от стены на приличное расстояние. Потому чаще всего, газовую трубу разрезают, в середину ставят кран.
Газовая плита для дачи под баллон: подключение
Работа проводится в таком порядке:
- В трассу врезается кран. Для этого шланг разрезается или делается составной (как на фото) — из двух коротких кусков. наличие фитинга с диэлектрической прокладкой при использовании резиновых шлангов без металлической оплетки не обязательно.
- С одной стороны шланг подключается к выходу плиты. Обычно используется накидная гайка. Осмотрите ее — в ней должна стоять уплотнительная прокладка (паронитовая или силиконовая). Соединение затягивается газовым ключом. Перетягивать не нужно — легко сорвать резьбу. Прокладка обеспечит герметичность.
- Другой конец шланга надевается на штуцер редуктора, закрепляется при помощи металлического хомута. Хомут затягивать с достаточным усилием, но тоже не перетягивайте — позже можно подтянуть.
- Редуктор выставляется в горизонтальной плоскости, при помощи накидной шайки подключается к выходу баллона. Перед подключением снова-таки проверьте наличие и состояние прокладки.
Наличие паранитовых прокладок гарантирует герметичность соединения
Если все хорошо, газовая плита для дачи под баллон подключена, можно ее эксплуатировать.
Баллонный газ позволяет серьезно экономить на готовке еды в загородном доме. Но согласитесь, голубое топливо – это источник серьезной опасности. Малейший порыв соединительной трубы или небольшая неисправность варочной панели, и пожар неминуем.
В представленной нами статье мы подробно распишем, как подключить газовый баллон к газовой плите безупречно и качественно. Расскажем о правилах, соблюдение которых обеспечит безопасность в момент подсоединения и во время эксплуатации. Наши советы помогут избежать ошибок при подсоединении пропана.
Разрешено ли самостоятельное подключение?
Практически все газовщики в один голос утверждают, что подсоединять баллон с пропаном к газовой плите следует исключительно с их участием, заплатив им деньги за вызов мастера. Однако данное подключение вполне разрешается выполнить и своими руками без дополнительных затрат.
Ничего принципиально сложного в этом вопросе нет. Подключение газовой варочной панели к баллону заключается в выборе места для емкости с топливом и организации оттуда отвода в виде трубы или гибкого шланга до плиты.
Для выполнения подобных работ требуется обладать лишь элементарными навыками обращения с гаечными ключами. Плюс придется внимательно изучить и полностью соблюсти правила пожарной безопасности для оборудования на газу.
Бытовой баллон с пропаном разрешается устанавливать как внутри жилого строения, так снаружи. Но противопожарные нормы рекомендуют место для хранения газа выбирать на улице, а не в кухне или подсобке коттеджа. При уличном размещении потребуется монтировать трубу или шланг большей длины, но зато вероятность пожара и/или взрыва будет меньше.
Правила подсоединения баллона к плите
Требования по подключению баллонного газа бытового назначения (смеси пропана с бутаном) и соответствующих приборов регламентируются несколькими документами. Основными из них являются СП 62.13330.2011 «Газораспределительные системы» и «Техрегламент о безопасности домового газового оборудования».
Плюс есть еще различные противопожарные правила и строительные нормы. Причем в отдельных вопросах документы эти немного противоречат друг другу.
У баллонного газа есть ряд особенностей, которые напрямую влияют на правила его использования и нормы подсоединения оборудования. И главное здесь – в баллон закачивается не метан, как в трубе, а пропанобутановая смесь (СУГ). Хотя на емкости обычно пишут лишь «пропан».
СУГ заведомо тяжелее воздуха. При протечке или затухании конфорки баллонная газовая смесь не поднимается и не улетучивается, а спускается к земле.
Поэтому газовые баллоны и рекомендуется ставить на улице, чтобы в аварийной ситуации газ не смог скопиться в подполе или подвале до опасной концентрации. Также их следует размещать как можно дальше от колодцев и любых электроприборов.
Законодательно разрешено баллоны ставить внутри на дачах и на летних верандах, а также в пристроенных кухнях-столовых в коттеджах. Запрещается лишь выбирать для них место в жилых комнатах, у аварийных выходов, в закрытых темных коридорах и цокольных или подвальных помещениях.
Еще одна важная особенность СУГ – существование «летнего» и «зимнего» топлива. Первый от второго отличается соотношением пропана и бутана, а также способностью «работать» при низких температурах.
Летнюю смесь можно использовать и зимой при не сильных морозах. Однако при охлаждении металлической емкости ниже нуля из нее будет испаряться для сжигания в печке только пропан. А бутан останется внутри в жидком виде, занимая впустую место и постепенно накапливаясь.
При этом, заправляя баллон, вам будут доливать СУГ лишь частично. Так нерадивые заправщики нередко обманывают неопытных владельцев газовых плит. Плюс в какой-то момент скопившийся жидкий конденсат придется сливать из емкости, чтобы банально освободить ее для рабочего газа.
Необходимые инструменты и материалы
Чтобы подключить газовый баллон к портативной или обычной комнатной плите, как правило, достаточно иметь под рукой лишь гаечный ключ. Он нужен, чтобы затянуть гайки на подводке и кране с газом.
Но если баллонную емкость с СУГ в планах ставить на улице с монтажом там специального шкафа, то дополнительно потребуются:
- дрель для пробивки стены под трубу (шланг);
- лопата с кувалдой для установки и заземления шкафа;
- отвертка;
- рулетка.
Каких-либо специализированных инструментов не потребуется.
Уличный шкаф лучше всего выбирать в специализированной фирме. Он должен быть сделан из стали толщиной от 1 мм и покрыт специальной краской, чтобы не проржаветь сразу в первый год эксплуатации, а также иметь вентиляционные отверстия и замок с ключом.
Также потребуются непосредственно плита и газовый баллон. Варочные панели для магистрального метана и СУГ конструктивно практически ничем не отличаются. В них лишь меняются жиклеры.
Бытовые баллоны бывают объемом 5, 12, 27 и 50 литров. При полной заправке они весят соответственно порядка 6, 11, 26 и 43 кг. Плюс есть одноразовые газовые баллончики на 220 и 400 мл, используемые как источник газа для портативных плит и паяльных ламп, их подключают небольшим шлангом или напрямую к прибору.Баллоны предлагаются на рынке с клапаном и вентилем.
Лучше всего выбирать вентильный вариант. Он позволяет слить конденсат без дополнительных ухищрений и самостоятельно.
Выбор места для баллона

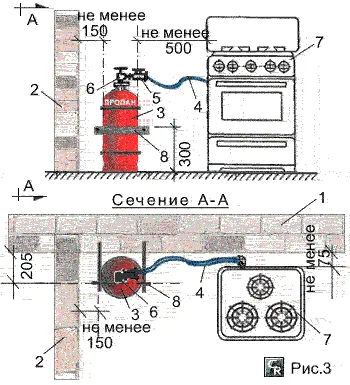

Бытовые баллоны для постоянного применения с плитой допустимо ставить непосредственно радом с газовым прибором. Есть даже плитки с внутренним расположением емкости для СУГ. При этом вся ответственность за безопасность использования такого варианта ложится исключительно на вас.
При установке внутри кухни баллон должен:
- отстоять по минимуму от отопительных приборов и газовых духовок на 1 м, а от самой плитки – на 0,5 м;
- обеспечивать беспрепятственный доступ к кранам и вентилям;
- оставаться на виду и незакрытым любой горючей отделкой;
- ставиться в месте, где нет прямых солнечных лучей.
Отвод от баллона до плиты делается из стальной либо медной трубы, а также резинового, резинового с металлической оплеткой или сильфонного шланга. Трубное изделие более надежно, но усложняет перестановку газового оборудования. Газовый шланг более практичен, только подбирать его следует тот, что подходит для газа.
Независимо от материала исполнения подвод должен быть без соединений. Подключать его резьбовыми фитингами либо стяжкой хомутом на штуцере разрешается только в точках подсоединения запорной арматуры и редуктора.

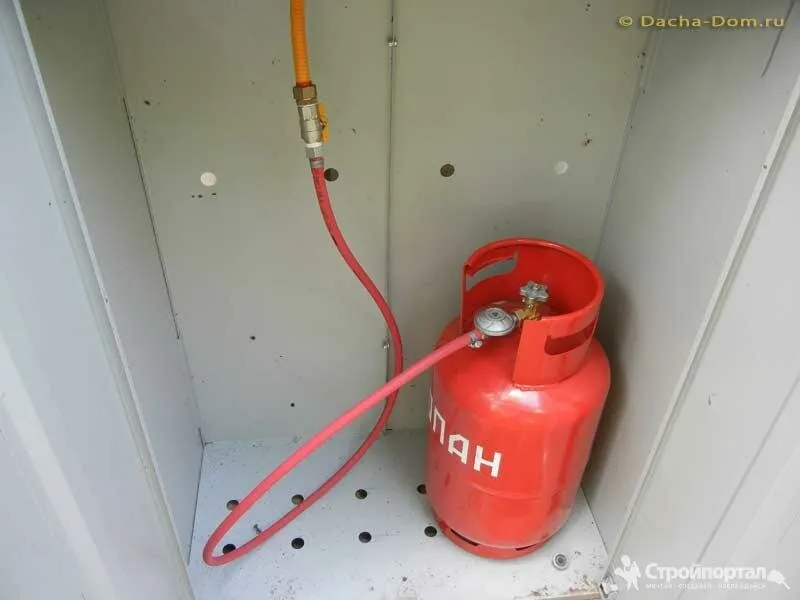

Если баллон ставится на улице в шкафу, то место для него надо выбирать на удалении (по минимуму):
- от поленниц с дровами – 3 м;
- от окон – 1 м;
- от входа в дом – 5 м;
- от вентиляционных продухов в стенах и цоколе – 3 м.
Также минимум на 1,5 метра шкафы следует отодвигать от наружных вентиляторов, кондиционеров и иных электрических приборов на фасаде здания. Необходимо полностью исключить риск появления вблизи с газом искр от коротких замыканий в проводке и любом электрооборудовании поблизости.
Спасибо,что читали. Оставайтесь с нами.
